Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita JN1601'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

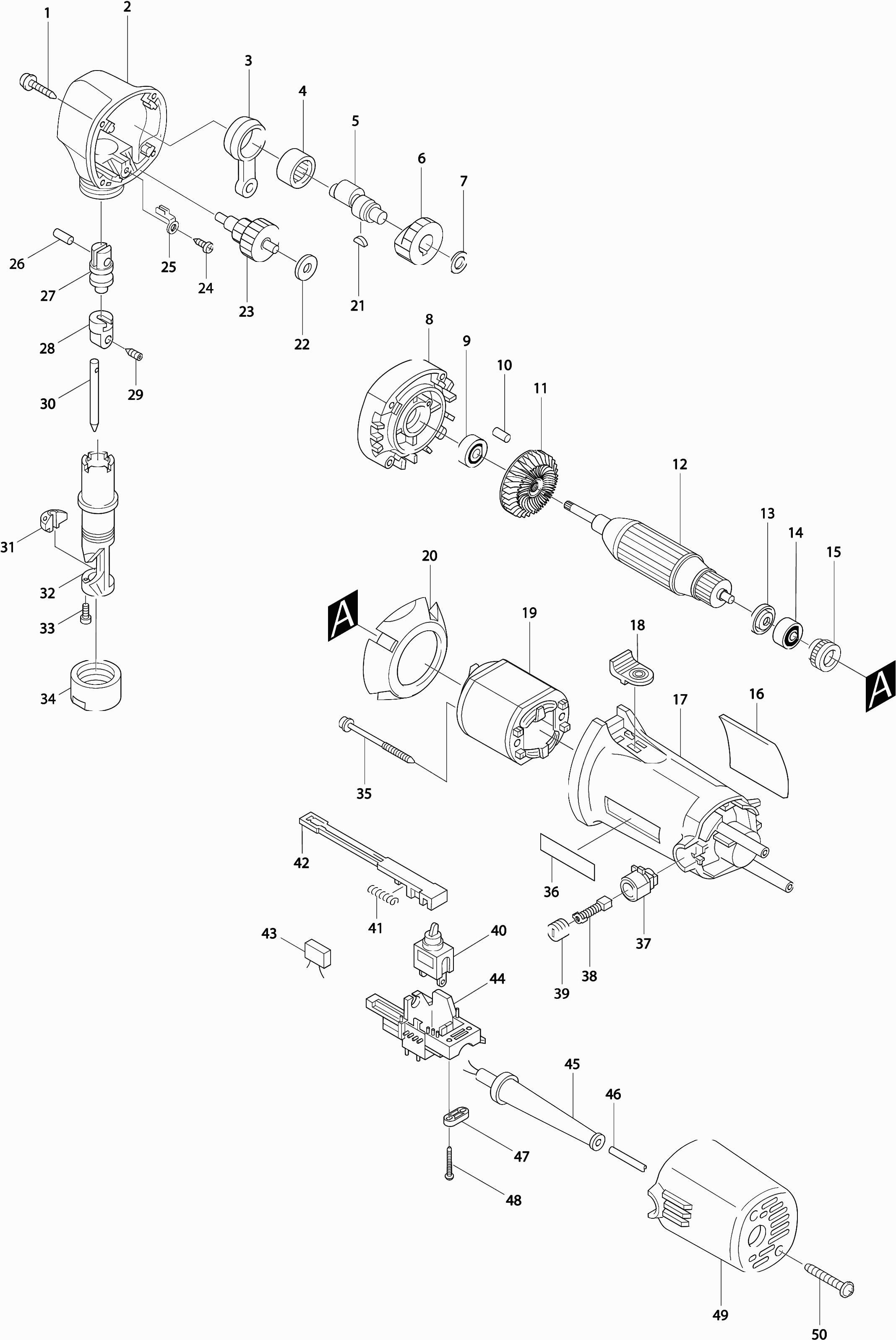

Tekeningen van de Makita JN1601
Onderdelen lijst van de Makita JN1601
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schroef 4X35 A | ||||
| 001 | 266351-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 002 | 159757-1 | |||
| Drijfstang Jn1601 | ||||
| 003 | 331438-1 | 15.60 | 18.88 | |
| Naaldlager 1612 Jn1601 | ||||
| 004 | 212222-2 | 8.21 | 9.93 | |
| Krukas Jn1601 | ||||
| 005 | 322704-7 | 17.40 | 21.05 | |
| Tandwiel 34 Jn1601 | ||||
| 006 | 226286-0 | 13.82 | 16.72 | |
| Sluitring 8X14X0,5 Mm | ||||
| 007 | 253215-0 | 0.83 | 1.00 | |
| Tandwielhuisdeksel Jn1601 | ||||
| 008 | 159758-9 | 41.84 | 50.63 | |
| Spanstift 3-8 | ||||
| 008A | 951051-5 | 0.83 | 1.00 | |
| Kogellager 608Llb A | ||||
| 009 | 210043-6 | 1.67 | 2.02 | |
| Rubber Pen 4 6413 A | ||||
| 010 | 263002-9 | 0.83 | 1.00 | |
| Waaier 54 4304/4304T/4305 | ||||
| 011 | 240039-3 | 2.84 | 3.44 | |
| Anker Jn1601 | ||||
| 012 | 517513-9 | 59.21 | 71.64 | |
| Isolatiering 9521Nb-9522Nb A | ||||
| 013 | 681636-0 | 1.18 | 1.43 | |
| Kogellager 607Llb A | ||||
| 014 | 211021-9 | 4.45 | 5.38 | |
| Rubberen Ring Voor Lager 9541 | ||||
| 015 | 421479-6 | 4.45 | 5.38 | |
| Motorhuis 9521Nb-9522Nb | ||||
| 017 | 159755-5 | 16.35 | 19.78 | |
| Aansluitunit Jn1601 | ||||
| 017A | 654125-8 | 0.83 | 1.00 | |
| Schakelaarknop 9541-9542 | ||||
| 018 | 415303-3 | 1.18 | 1.43 | |
| Veld Jn1601 | ||||
| 019 | 635013-8 | 17.38 | 21.03 | |
| Tussenplaat Jn1601 | ||||
| 020 | 415490-8 | 0.83 | 1.00 | |
| Inlegspie 3 | ||||
| 021 | 254002-0 | 0.83 | 1.00 | |
| Sluitring 6 Jn1601/Lc1230 | ||||
| 022 | 267133-6 | 0.83 | 1.00 | |
| Tandwiel 13-37 Jn1601 * | ||||
| 023 | 226123-8 | 29.05 | 35.15 | |
| Tapschroef 4X8 | ||||
| 024 | 266061-2 | 0.83 | 1.00 | |
| Aanslag Jn1601 | ||||
| 025 | 344116-4 | 1.75 | 2.12 | |
| Pen Hm1200K/1304 | ||||
| 026 | 256111-1 | 1.46 | 1.77 | |
| Slagstuk Jn1601 | ||||
| 027 | 322703-9 | 11.34 | 13.72 | |
| Stempelhouder Jn1601 | ||||
| 028 | 322702-1 | 30.70 | 37.15 | |
| Inbusbout M5X8 | ||||
| 029 | 265880-3 | 0.83 | 1.00 | |
| Ponsnippel knabbelschaar | ||||
| 030 | A-83951 | 29.00 | 35.09 | |
| Matrijs knabbelschaar | ||||
| 031 | A-15051 | 24.00 | 29.04 | |
| Matrijshouder Jn1601 | ||||
| 032 | 322701-3 | 138.80 | 167.95 | |
| Inbusbout M3X12 | ||||
| 033 | 266080-8 | 0.98 | 1.19 | |
| Sluitmoer Jn1601 | ||||
| 034 | 322748-7 | 12.22 | 14.79 | |
| Tapschroef 4X65 A | ||||
| 035 | 266060-4 | 1.39 | 1.68 | |
| Koolborstelhouder 9521Nb-9522N | ||||
| 037 | 643922-7 | 2.71 | 3.28 | |
| Koolborstelset CB411 RT0702C A | ||||
| 038 | 195010-1 | 4.45 | 5.38 | |
| Koolborstelhouderdop | ||||
| 039 | 643550-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 040 | 651428-1 | |||
| Drukveer 4 9541-9542 | ||||
| 041 | 233071-4 | 0.83 | 1.00 | |
| Schakelaarstang 9521Nb | ||||
| 042 | 415541-7 | 1.67 | 2.02 | |
| Condensator 0.1Uf A | ||||
| 043 | 645105-5 | 2.71 | 3.28 | |
| Steun Jn1601 * | ||||
| 044 | 687069-7 | 2.48 | 3.00 | |
| Kabeltule 10-90 A | ||||
| 045 | 682505-8 | 1.67 | 2.02 | |
| Netsnoer 2X1.00 2.2Mtr A | ||||
| 046 | 665383-1 | 10.50 | 12.70 | |
| Klemstrip P | ||||
| 047 | 687053-2 | 0.83 | 1.00 | |
| Tapschroef 4X18 A | ||||
| 048 | 265A48-7 | 0.83 | 1.00 | |
| Achterhuis Jn1601 | ||||
| 049 | 415540-9 | 8.59 | 10.39 | |
| Schroef 4X35 A | ||||
| 050 | 266351-3 | 0.83 | 1.00 | |
