Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita JN3201'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

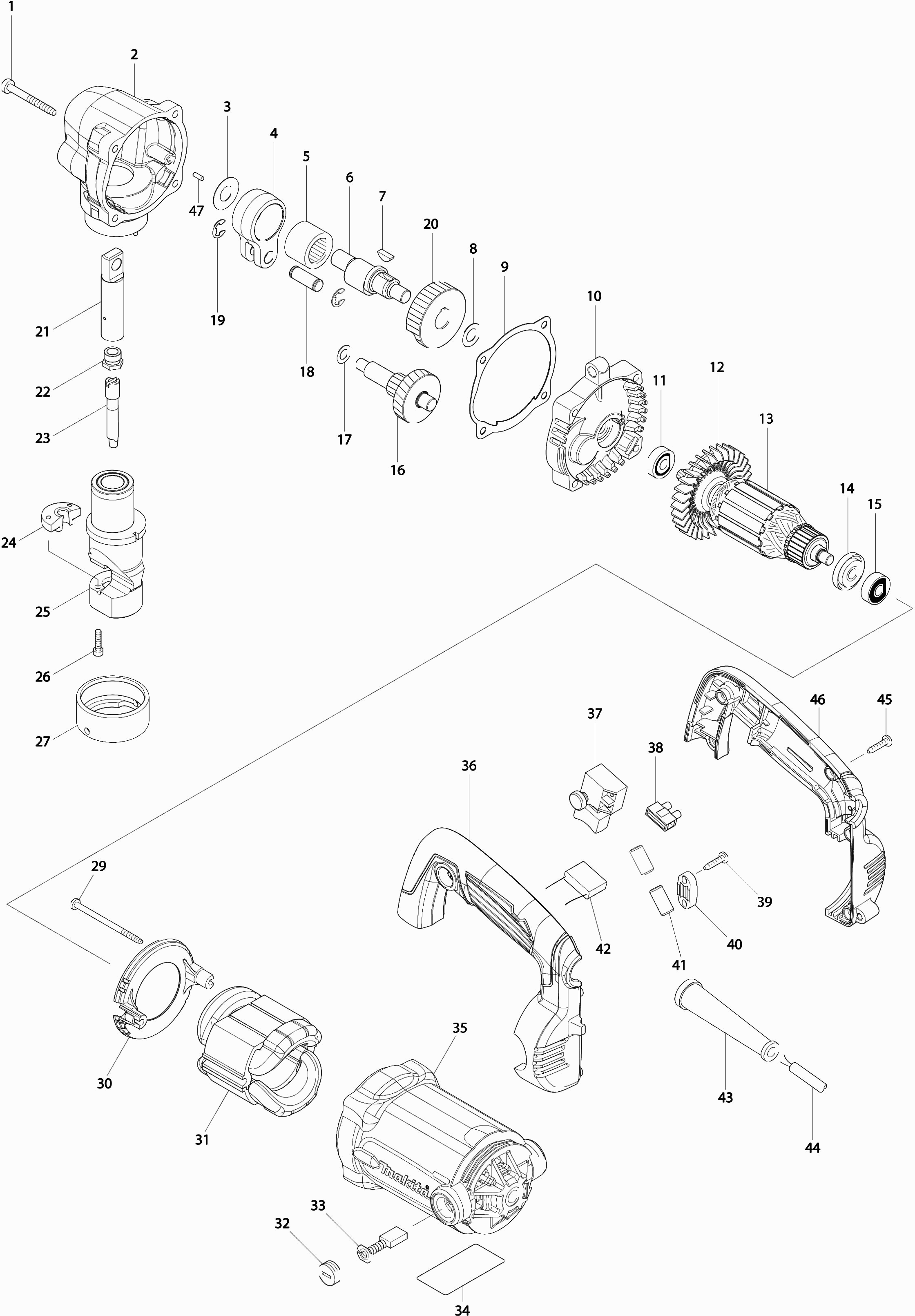

Tekeningen van de Makita JN3201
Onderdelen lijst van de Makita JN3201
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Met.Schroef M5X45 A | ||||
| 001 | 266037-9 | 0.83 | 1.00 | |
| Tandwielhuis Jn3201 | ||||
| 002 | 141797-3 | 68.53 | 82.92 | |
| Label Jn3201 | ||||
| 002A | 800S41-8 | 2.71 | 3.28 | |
| Sluitring 12 | ||||
| 003 | 253759-0 | 0.83 | 1.00 | |
| Drijfstang Jn3200* | ||||
| 004 | 331167-6 | 18.06 | 21.85 | |
| Naaldlager 2020* | ||||
| 005 | 212306-6 | 12.22 | 14.79 | |
| Krukas Jn3200 * | ||||
| 006 | 321408-8 | 42.04 | 50.87 | |
| Inlegspie 4 | ||||
| 007 | 254001-2 | 0.83 | 1.00 | |
| Sluitring 10 A | ||||
| 008 | 253758-2 | 0.83 | 1.00 | |
| Pakking Js/Jn3201 | ||||
| 009 | 442186-8 | 2.38 | 2.88 | |
| Tandwielhuisdeksel Jn/Js3201 | ||||
| 010 | 141796-5 | 25.36 | 30.69 | |
| Rubber Pen 4 6413 A | ||||
| 010A | 263002-9 | 0.83 | 1.00 | |
| Kogellager 608Llb A | ||||
| 011 | 210043-6 | 1.67 | 2.02 | |
| Waaier 70 Ga5021 | ||||
| 012 | 240094-5 | 1.39 | 1.68 | |
| Anker Jn/Js3201 | ||||
| 013 | 513859-1 | 59.21 | 71.64 | |
| Isolatiering | ||||
| 014 | 681644-1 | 0.83 | 1.00 | |
| Kogellager 608Zz A | ||||
| 015 | 210046-0 | 0.83 | 1.00 | |
| Tandwiel 15-46 Jn3200 | ||||
| 016 | 226060-6 | 26.55 | 32.13 | |
| Sluitring 8X14X1Mm | ||||
| 017 | 253835-0 | 0.83 | 1.00 | |
| Pen 9Mm Jn3201 | ||||
| 018 | 321418-5 | 2.02 | 2.44 | |
| Stopring E-7 | ||||
| 019 | 961013-5 | 0.83 | 1.00 | |
| Tandwiel 44 Jn3200 * | ||||
| 020 | 221880-3 | 17.40 | 21.05 | |
| Stempelhouder Jn3200 * | ||||
| 021 | 152486-5 | 30.70 | 37.15 | |
| Schroef | ||||
| 022 | 321406-2 | 2.84 | 3.44 | |
| Ponsnippel knabbelschaar | ||||
| 023 | 792728-1 | 29.00 | 35.09 | |
| Matrijs knabbelschaar | ||||
| 024 | 792292-2 | 29.00 | 35.09 | |
| Matrijshouder Jn3200 | ||||
| 025 | 152176-0 | 169.36 | 204.93 | |
| Inbusbout M4X16 | ||||
| 026 | 922127-5 | 0.83 | 1.00 | |
| Matrijs Vastzetmoer Jn3200 | ||||
| 027 | 321415-1 | 22.09 | 26.73 | |
| Tap Schroef 4X65Mm | ||||
| 029 | 266340-8 | 0.83 | 1.00 | |
| Opvulplaat Jn/Js3201 | ||||
| 030 | 454140-0 | 2.36 | 2.86 | |
| Veld 240V Jn/Js3201 * | ||||
| 031 | 525869-6 | 36.08 | 43.66 | |
| Statorveertje Cb5 | ||||
| 031A | 654020-2 | 0.83 | 1.00 | |
| Klembus 1,25Mm Tbv Stat.Veer P | ||||
| 031B | 654501-6 | 0.83 | 1.00 | |
| KOOLBORSTELHOUDERDOP A | ||||
| 032 | 643750-0 | 0.83 | 1.00 | |
| Koolborstel Set Cb-303 A | ||||
| 033 | 194996-6 | 5.06 | 6.12 | |
| Naamplaat Jn3201 | ||||
| 034 | 814C94-5 | 2.71 | 3.28 | |
| Motorhuis Jn3201 * | ||||
| 035 | 158278-0 | 12.22 | 14.79 | |
| Koolborstelhouder 5X11 A | ||||
| 035A | 644501-4 | 2.02 | 2.44 | |
| Handgreep Set Jn3201 * | ||||
| 036 | 187532-5 | 16.10 | 19.48 | |
| Schakelaar 9403 A | ||||
| 037 | 650230-9 | 8.66 | 10.48 | |
| Kroonsteen Bo4553-Bo4554 A | ||||
| 038 | 654475-1 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 039 | 266326-2 | |||
| Klemstrip 9555Nb/Bo3711 A | ||||
| 040 | 687124-5 | 0.83 | 1.00 | |
| Lijn Filter BHS630/DUR181 | ||||
| 041 | 688172-7 | 0.83 | 1.00 | |
| Condensator 5704R 0,22Uf P | ||||
| 042 | 645190-8 | 2.36 | 2.86 | |
| Kabeltule 10-90 A | ||||
| 043 | 682505-8 | 1.67 | 2.02 | |
| Netsnoer 2X1.50 4.0Mtr A | ||||
| 044 | 695123-3 | 21.08 | 25.51 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 266326-2 | |||
| Handgreep Set Jn3201 * | ||||
| 046 | 187532-5 | 16.10 | 19.48 | |
| Pen 3 Jn/Js3201 | ||||
| 047 | 256255-7 | 0.83 | 1.00 | |
