Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita JR001G'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita JR001G

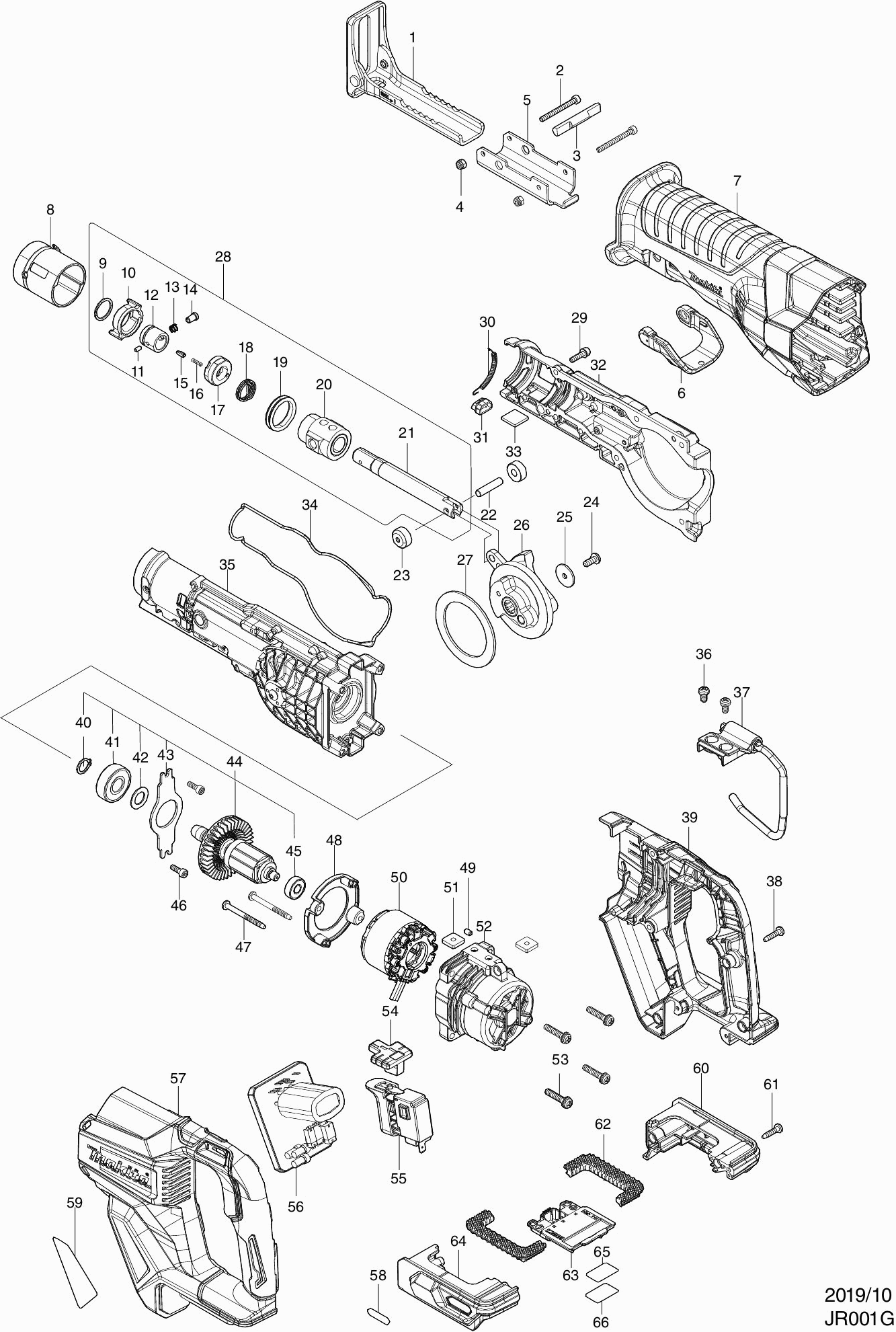

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita JR001G

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Zaagvoet JR001G
001 162739-4 5.88 7.11

Inbusbout M4x40mm JR001G
002 265A78-8 0.83 1.00

Blokkeerpen
003 326599-0 3.22 3.90

Borgmoer M4x7mm
004 252126-6 0.83 1.00

Zaagvoetgeleider JR001G
005 347637-5 1.43 1.73

Blokkeerpen JR001G
006 459924-1 2.44 2.95

Beschermhuls JR001G
007 422542-8 12.58 15.22

Ontgrendelknop JR001G
008 459923-3 1.01 1.22

Borgring 18A
009 257430-8 0.83 1.00

Geleidebus JR3051
010 310848-5 8.52 10.31

Pin 3
011 268094-3 2.08 2.52

Geleidingshuls Bjr181 A
012 327043-0 1.24 1.50

Niet meer leverbaar, geen vervanging
013 234381-2

Niet meer leverbaar, geen vervanging
013A 234381-2

Drukveer 6
013B 233345-3 0.83 1.00

Kraagpin 5
014 256569-4 0.83 1.00

Drukpen JR001G
015 310912-2 2.08 2.52

Drukveer 2mm JR001G
016 232472-3 0.83 1.00

Verbindingsbus JR001G
017 458968-8 0.83 1.00

Torsieveer 17 JR3051
018 233594-2 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
019 422309-4

Geleider cpl JR001G
020 140P52-6 11.16 13.50

X-ring 14
020C10 213174-0 2.80 3.39

Geen informatie beschikbaar, niet bestelbaar
021 327154-1

Borgpin 6mm JR001G
022 256945-2 0.83 1.00

Zaaggeleider JR001G
023 310991-0 0.83 1.00

Inbusbout M5x12mm JR001G
024 265374-8 0.83 1.00

Sluitring 5mm JR001G
025 253462-3 0.83 1.00

Tandwiel JR001G
026 140P53-4 21.70 26.26

Sluitring 51mm JR001G
027 253463-1 0.83 1.00

Zaagasgeleider cpl JR001G
028 136224-3 31.62 38.26

Inbusbout 4x16
029 922128-3 0.83 1.00

Drukveer 3mm JR001G
030 232583-4 0.83 1.00

Lichtcircuit JR001G
031 620C32-5 5.22 6.32

Tandwielhuis R JR001G
032 140P51-8 12.58 15.22

Dempingsvilt
033 424858-7 0.83 1.00

Tandwielhuispakking JR001G
034 422541-0 1.21 1.46

Tandwielhuis L JR001G
035 140P50-0 21.70 26.26

Schroef 5x10
036 911209-8 0.83 1.00

Draaghaakset
037 127468-6 4.72 5.71

Geen informatie beschikbaar, niet bestelbaar
038 266326-2

Handgreepset JR001G
039 183N57-1 14.23 17.22

Borgring S-12
040 961052-5 0.83 1.00

Kogellager 6201dw1
041 211129-9 7.44 9.00

Sluitring 12
042 253744-3 0.83 1.00

Lagerborging JR001G
043 285038-8 1.01 1.22

Anker 40V JR001G
044 510447-5 31.62 38.26

Kogellager 607Zz A
045 211382-7 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
046 922117-8

Tapschr. 4x45mm
047 266425-0 0.83 1.00

Tussenplaat Djr187
048 456178-1 0.83 1.00

Rubber pen 4
049 263002-9 0.83 1.00

Veld 40V JR001G
050 629470-0 31.62 38.26

Vierkante moer M5
051 264002-2 0.83 1.00

Motorhuis
052 412476-3 4.08 4.94

Schroef 5x25
053 911243-8 0.83 1.00

Omkeerknop Djr187
054 456177-3 2.08 2.52

Schakelaar JR001G
055 651439-6 17.90 21.66

Circuit JR001G
056 620C31-7 142.97 172.99

Handgreepset JR001G
057 183N57-1 14.23 17.22

Label XGT logo
058 8005T5-8 0.83 1.00

Naamplaat JR001G
059 856P39-5 2.80 3.39

Batterijhuisset JR001G
060 183N58-9 5.88 7.11

Rubber pen 6
060C10 263005-3 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
061 266326-2

Dempingsbuffer JR001G
062 422543-6 0.83 1.00

Aansluitunit TD001G
063 632P75-3 8.46 10.24

Batterijhuisset JR001G
064 183N58-9 5.88 7.11

Rubber pen 6
064C10 263005-3 0.83 1.00

Label serienr JR001G
065 856P46-8 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
066 8008P3-2
