Makita JR100D tekeningen en onderdelen
Exact typenummer:
JR100D
JR100D

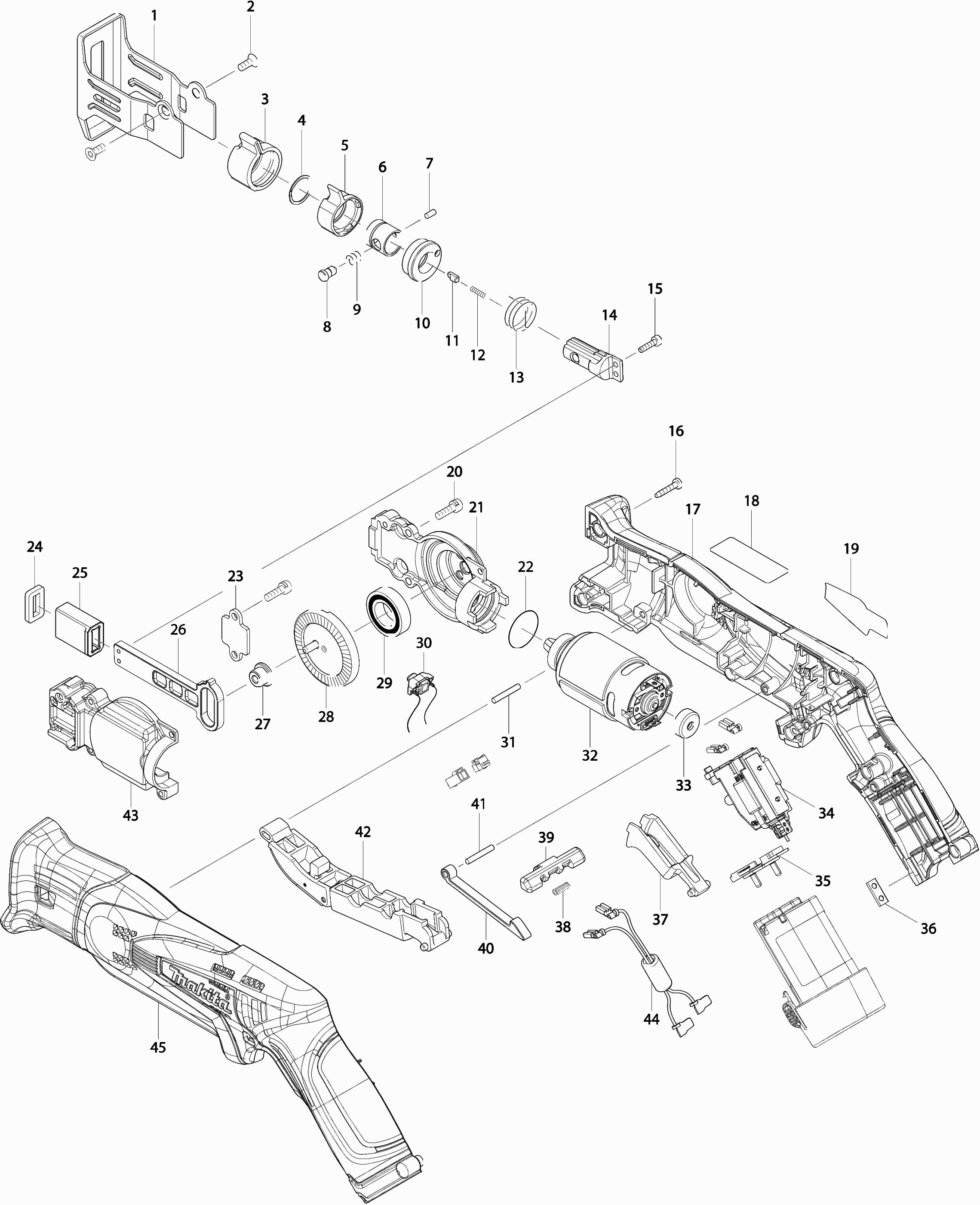

Tekeningen van de MAKITA JR100D
Onderdelen lijst van de MAKITA JR100D
Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw. Het exacte btw bedrag wordt in de winkelwagen berekend op basis van het land waarin u het pakket wenst te ontvangen.
| Zaagvoet | ||||
| 001 | 346524-5 | Zaagvoet | € 3.27 | |
| Kruiskopschroef 4x10 | ||||
| 002 | 265035-0 | Kruiskopschroef 4x10 | € 1.00 | |
| Niet meer leverbaar | ||||
| 003 | 424466-4 | Niet meer leverbaar | ||
| Niet meer leverbaar | ||||
| 004 | 257981-1 | Niet meer leverbaar | ||
| Niet meer leverbaar | ||||
| 005 | 310496-0 | Niet meer leverbaar | ||
| Niet meer leverbaar | ||||
| 006 | 331963-2 | Niet meer leverbaar | ||
| Pin 3 | ||||
| 007 | 268094-3 | Pin 3 | € 2.11 | |
| Kraagpin 5 | ||||
| 008 | 256492-3 | Kraagpin 5 | € 1.00 | |
| Drukveer 6 | ||||
| 009 | 233345-3 | Drukveer 6 | € 1.00 | |
| Niet meer leverbaar | ||||
| 010 | 453071-0 | Niet meer leverbaar | ||
| Niet meer leverbaar | ||||
| 011 | 310495-2 | Niet meer leverbaar | ||
| Drukveer 2 | ||||
| 012 | 233025-1 | Drukveer 2 | € 1.00 | |
| Torsieveer 17 JR3051 | ||||
| 013 | 233594-2 | Torsieveer 17 JR3051 | € 1.00 | |
| Niet meer leverbaar | ||||
| 014 | 326113-2 | Niet meer leverbaar | ||
| Zaagasset (incl nr.3 t/m 14) | ||||
| 014A | 126201-3 | Zaagasset (incl nr.3 t/m 14) | € 24.09 | |
| Inbusbout M3x12mm | ||||
| 015 | 265910-0 | Inbusbout M3x12mm | € 1.00 | |
| Tapschroef 3x16 | ||||
| 016 | 266130-9 | Tapschroef 3x16 | € 1.00 | |
| Motorhuis | ||||
| 017 | 187270-9 | Motorhuis | € 13.94 | |
| Naamplaat | ||||
| 019 | 896377-7 | Naamplaat | € 2.83 | |
| Tapschroef M4X14Mm JR100/102D | ||||
| 020 | 266747-8 | Tapschroef M4X14Mm JR100/102D | € 1.00 | |
| Tandwielhuis | ||||
| 021 | 318805-7 | Tandwielhuis | € 7.55 | |
| O-ring 22 | ||||
| 022 | 213961-7 | O-ring 22 | € 1.00 | |
| Geleideplaat | ||||
| 023 | 346525-3 | Geleideplaat | € 1.00 | |
| Rubberafdichting | ||||
| 024 | 423424-7 | Rubberafdichting | € 1.00 | |
| Zaagasgeleider | ||||
| 025 | 313220-0 | Zaagasgeleider | € 2.11 | |
| Zaagas | ||||
| 026 | 313221-8 | Zaagas | € 3.27 | |
| Bus 4 | ||||
| 027 | 326112-4 | Bus 4 | € 1.23 | |
| Tandwiel | ||||
| 028 | 141127-8 | Tandwiel | € 10.96 | |
| Niet meer leverbaar | ||||
| 029 | 211242-3 | Niet meer leverbaar | ||
| Licht circuit | ||||
| 030 | 620028-8 | Licht circuit | € 6.68 | |
| Pen 3 | ||||
| 031 | 256158-5 | Pen 3 | € 1.00 | |
| Motor 10.8v | ||||
| 032 | 629914-0 | Motor 10.8v | € 14.45 | |
| Stoot ring | ||||
| 033 | 424467-2 | Stoot ring | € 1.00 | |
| Schakelaar | ||||
| 034 | 650666-2 | Schakelaar | € 32.08 | |
| Motoraansluiting | ||||
| 035 | 643830-2 | Motoraansluiting | € 1.23 | |
| Klemplaatset | ||||
| 036 | 345998-7 | Klemplaatset | € 1.00 | |
| Schakelknop "r" | ||||
| 037 | 453072-8 | Schakelknop "r" | € 1.02 | |
| Drukveer 4 | ||||
| 038 | 233438-6 | Drukveer 4 | € 1.00 | |
| Knop | ||||
| 039 | 453070-2 | Knop | € 1.00 | |
| Verbindingstang | ||||
| 040 | 313219-5 | Verbindingstang | € 1.23 | |
| Pen 3 | ||||
| 041 | 256158-5 | Pen 3 | € 1.00 | |
| Schakelaarhandel "f" | ||||
| 042 | 141128-6 | Schakelaarhandel "f" | € 4.65 | |
| Tandwielhuiskap | ||||
| 043 | 318806-5 | Tandwielhuiskap | € 6.68 | |
| Lijn filter | ||||
| 044 | 638932-7 | Lijn filter | € 3.70 | |
| Aansluiting motor | ||||
| 044 | 654069-2 | Aansluiting motor | € 1.00 | |
| Motorhuis | ||||
| 045 | 187270-9 | Motorhuis | € 13.94 | |
