Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita JR3000VT'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

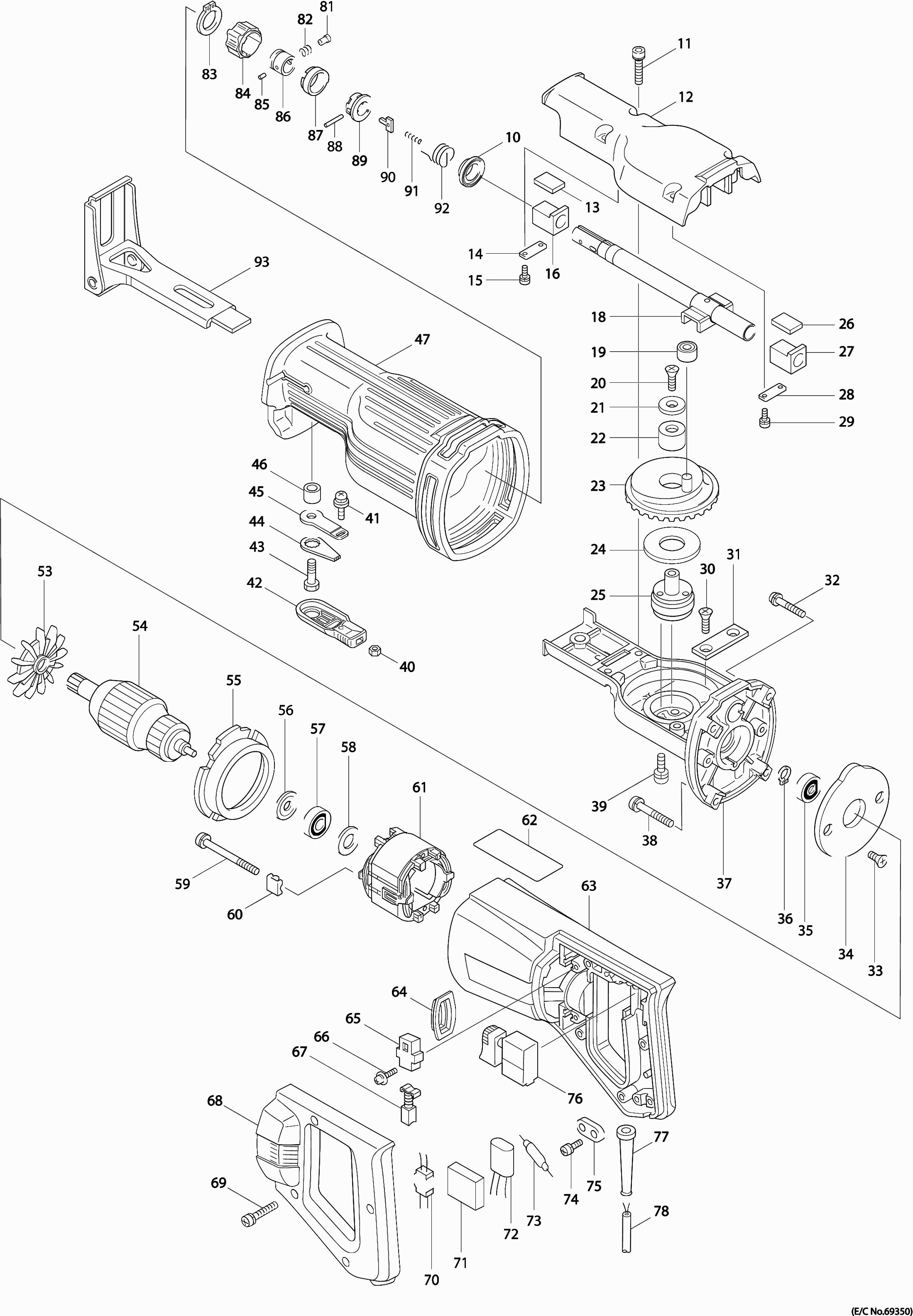

Tekeningen van de Makita JR3000VT
Onderdelen lijst van de Makita JR3000VT
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Zaagklem | ||||
001 | 310138-6 | 19.80 | 23.96 | |
Stalen kogel 4.8 | ||||
002 | 216002-8 | 0.83 | 1.00 | |
Pen 5,5x6 | ||||
003 | 256454-1 | 1.21 | 1.46 | |
Torx schroef 5x10 | ||||
004 | 266272-9 | 0.83 | 1.00 | |
Veerring 5 | ||||
004A | 267758-6 | 0.83 | 1.00 | |
Drukpen | ||||
005 | 323916-5 | 5.22 | 6.32 | |
Drukveer 3 | ||||
006 | 233018-8 | 0.83 | 1.00 | |
Drukknop | ||||
007 | 162215-8 | 19.80 | 23.96 | |
Drukveer 16 | ||||
008 | 233247-3 | 0.83 | 1.00 | |
Ring 13 | ||||
009 | 257226-7 | 2.80 | 3.39 | |
Afdichting | ||||
010 | 155896-5 | 1.72 | 2.08 | |
Schroef 5x22 | ||||
011 | 911238-1 | 0.83 | 1.00 | |
Tandwielhuisdeksel Jr3000Vt * | ||||
012 | 317691-3 | 12.55 | 15.19 | |
Plaat 12x16 | ||||
013 | 443070-0 | 1.21 | 1.46 | |
Asborgplaat | ||||
014 | 341462-6 | 1.43 | 1.73 | |
Schroef 5X16 JR3051T A | ||||
015 | 265C32-4 | 0.83 | 1.00 | |
Glijlager 12.7 | ||||
016 | 214167-0 | 1.72 | 2.08 | |
Spanstift 3-16 | ||||
017 | 951063-8 | 0.83 | 1.00 | |
Zaagas | ||||
018 | 168339-8 | 35.99 | 43.55 | |
Naaldlager 708 | ||||
019 | 212959-1 | 3.65 | 4.42 | |
Zeskant bout 5x12 | ||||
020 | 251969-3 | 0.83 | 1.00 | |
Sluitring 6 | ||||
021 | 253816-4 | 2.93 | 3.55 | |
Naaldlager 1216 | ||||
022 | 212115-3 | 7.44 | 9.00 | |
Tandwiel | ||||
023 | 133244-8 | 68.71 | 83.14 | |
Sluitring 18 | ||||
024 | 253805-9 | 3.37 | 4.08 | |
Tandwielas | ||||
025 | 321263-8 | 16.84 | 20.38 | |
Plaat 12x16 | ||||
026 | 443070-0 | 1.21 | 1.46 | |
Glijlager 12.7 | ||||
027 | 214167-0 | 1.72 | 2.08 | |
Asborgplaat | ||||
028 | 341462-6 | 1.43 | 1.73 | |
Schroef 5X16 JR3051T A | ||||
029 | 265C32-4 | 0.83 | 1.00 | |
Zeskant bout 5x12 | ||||
030 | 251969-3 | 0.83 | 1.00 | |
Plaat C | ||||
031 | 343981-8 | 2.44 | 2.95 | |
Schroef 5x30 | ||||
032 | 911251-9 | 0.83 | 1.00 | |
Verzonken schroef M4x14 | ||||
033 | 251295-0 | 0.83 | 1.00 | |
Lagerborging 54 | ||||
034 | 285650-4 | 1.70 | 2.06 | |
Kogellager 6200llb | ||||
035 | 211066-7 | 4.58 | 5.54 | |
Borgring S-10 | ||||
036 | 257408-1 | 0.95 | 1.15 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
037 | 151902-4 | |||
Schroef 5x35 | ||||
038 | 911256-9 | 0.83 | 1.00 | |
Schroef 5x12 | ||||
039 | 911215-3 | 0.83 | 1.00 | |
Zeskant moer M4 | ||||
040 | 931102-0 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
041 | 911114-9 | 0.83 | 1.00 | |
Vastzethandel Jr3030T | ||||
042 | 272240-2 | 1.21 | 1.46 | |
Zeskantbout M8X25 | ||||
043 | 921442-4 | 0.83 | 1.00 | |
Blokkeerplaat | ||||
044 | 344733-0 | 2.80 | 3.39 | |
Inlegplaat Jr3030T | ||||
045 | 344732-2 | 4.58 | 5.54 | |
Bus 9 | ||||
046 | 257558-2 | 1.01 | 1.22 | |
Beschermhuls | ||||
047 | 421723-1 | 16.13 | 19.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
048A | 168337-2 | |||
Zaagvoet cpl. draai | ||||
048B | 163441-2 | 10.81 | 13.08 | |
Niet meer leverbaar, geen vervanging | ||||
053 | 241631-8 | |||
Anker | ||||
054 | 516063-1 | 83.82 | 101.42 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
055 | 411612-8 | |||
Isolatiering | ||||
056 | 681613-2 | 0.83 | 1.00 | |
Kogellager 608ddw | ||||
057 | 210005-4 | 4.58 | 5.54 | |
Sluitring 14 | ||||
058 | 253192-6 | 0.83 | 1.00 | |
Schroef 5x55 | ||||
059 | 911276-3 | 0.83 | 1.00 | |
Afstandhouder Jr3030T * | ||||
060 | 343657-7 | 0.83 | 1.00 | |
Veld Jr3000Vt * | ||||
061 | 599012-3 | 26.11 | 31.59 | |
Motorhuis | ||||
063 | 159482-4 | 20.76 | 25.12 | |
Stofkap v schakelaar | ||||
064 | 411852-8 | 0.83 | 1.00 | |
Koolborstelhouder | ||||
065 | 643551-6 | 1.21 | 1.46 | |
Schroef 4x14 | ||||
066 | 911123-8 | 0.83 | 1.00 | |
Koolborstel set Cb-55 | ||||
067 | 181026-2 | 5.22 | 6.32 | |
Handvatdeksel | ||||
068 | 410068-2 | 7.80 | 9.44 | |
Schroef 4x28 | ||||
069 | 911151-3 | 0.83 | 1.00 | |
Onstoringsfilter | ||||
070 | 646358-9 | 2.45 | 2.96 | |
Sponsrubber Hm1810 | ||||
071 | 685718-0 | 0.83 | 1.00 | |
Condensator | ||||
072 | 645173-8 | 8.46 | 10.24 | |
Condensator | ||||
073 | 646049-2 | 5.88 | 7.11 | |
Schroef 4x18 | ||||
074 | 911133-5 | 0.83 | 1.00 | |
Klemstrip | ||||
075 | 687053-2 | 0.83 | 1.00 | |
Schakelaar Sw-121 | ||||
076 | 651256-4 | 28.85 | 34.91 | |
Kabeltule 8-85 | ||||
077 | 682502-4 | 1.72 | 2.08 | |
Netsnoer 2x1.50 4.0mtr | ||||
078 | 695123-3 | 21.70 | 26.26 | |
Veerring 5 | ||||
079 | 267758-6 | 0.83 | 1.00 | |
Label Makita | ||||
080 | 819063-3 | 2.80 | 3.39 | |
Kraagpin 5 | ||||
081 | 256492-3 | 0.83 | 1.00 | |
Drukveer 6 | ||||
082 | 233345-3 | 0.83 | 1.00 | |
Borgring S-18 | ||||
083 | 961078-7 | 0.83 | 1.00 | |
Stuurhuls | ||||
084 | 162228-9 | 8.84 | 10.70 | |
Pin 3 | ||||
085 | 268094-3 | 2.08 | 2.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
086 | 331639-1 | |||
Stuurhuls geleider | ||||
087 | 417791-0 | 2.08 | 2.52 | |
Pen 3 | ||||
088 | 256158-5 | 0.83 | 1.00 | |
Huls | ||||
089 | 418311-3 | 0.83 | 1.00 | |
Drukplaat | ||||
090 | 345214-7 | 1.01 | 1.22 | |
Drukveer 2 | ||||
091 | 233025-1 | 0.83 | 1.00 | |
Torsieveer 17 | ||||
092 | 231687-9 | 0.83 | 1.00 | |
Zaagvoet cpl. draai | ||||
093 | 163441-2 | 10.81 | 13.08 |
