Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita JR3070CT'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

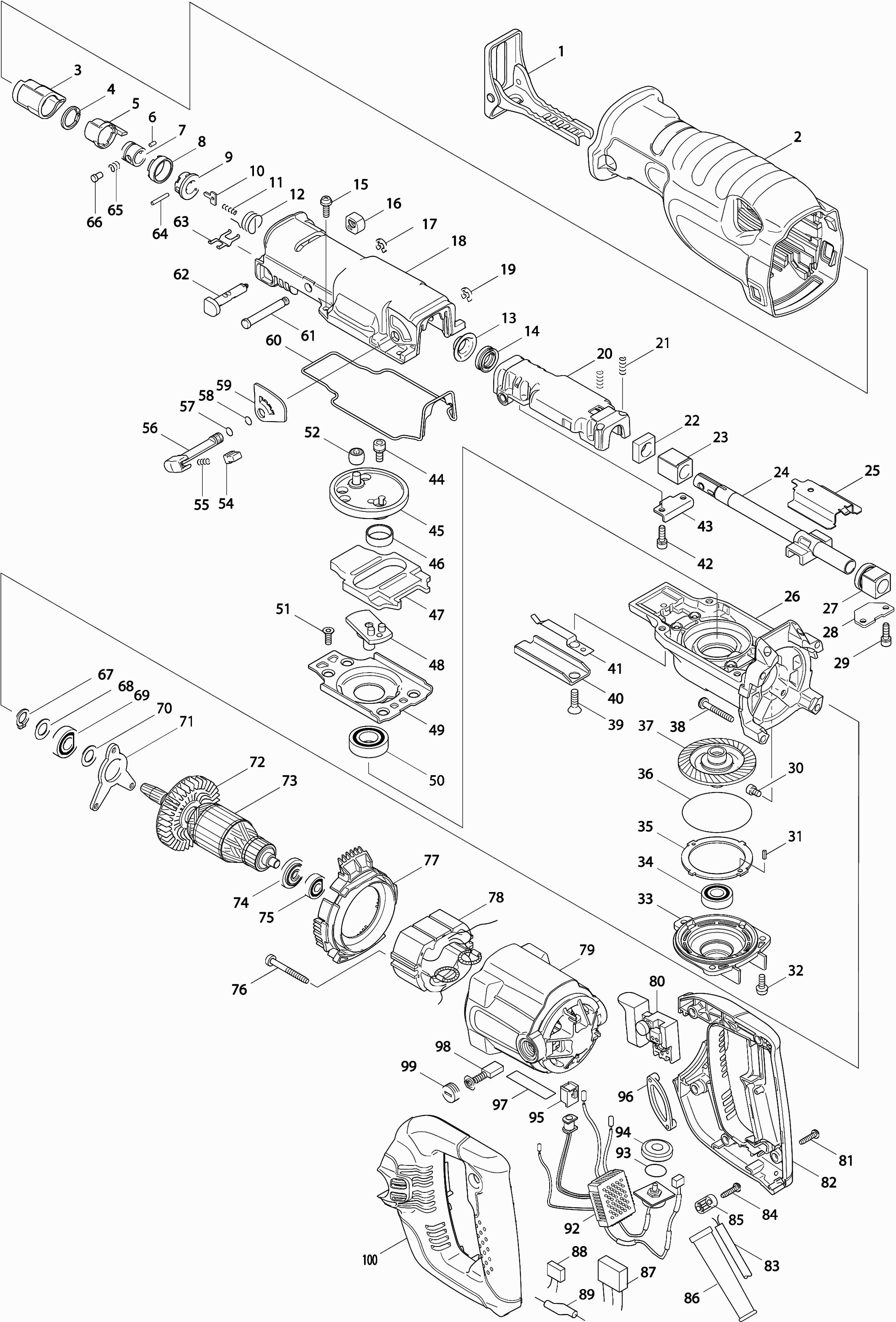

Tekeningen van de Makita JR3070CT
Onderdelen lijst van de Makita JR3070CT
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Zaagvoet | ||||
| 001 | 165406-0@141 | 6.58 | 7.96 | |
| Beschermhuls | ||||
| 002 | 421904-7@141 | 16.07 | 19.44 | |
| Beschermkap | ||||
| 003 | 424147-0@141 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 004 | 257952-8@141 | |||
| Stuurhuls | ||||
| 005 | 310285-3@141 | 5.22 | 6.32 | |
| Pin 3 | ||||
| 006 | 268094-3@141 | 2.08 | 2.52 | |
| Geleidingsbus Bjr181 A | ||||
| 007 | 327043-0@141 | 1.24 | 1.50 | |
| Stuurhuls geleider | ||||
| 008 | 417791-0@141 | 2.08 | 2.52 | |
| Huls | ||||
| 009 | 418311-3@141 | 0.83 | 1.00 | |
| Drukplaat | ||||
| 010 | 345214-7@141 | 1.01 | 1.22 | |
| Drukveer 2 | ||||
| 011 | 233025-1@141 | 0.83 | 1.00 | |
| Torsieveer 17 | ||||
| 012 | 231687-9@141 | 0.83 | 1.00 | |
| Kraagring | ||||
| 013 | 257742-9@141 | 0.83 | 1.00 | |
| X-ring 14 | ||||
| 014 | 213174-0@141 | 2.80 | 3.39 | |
| Schroef 5x16 | ||||
| 015 | 911225-0@141 | 0.83 | 1.00 | |
| Dop | ||||
| 016 | 418806-6@141 | 0.83 | 1.00 | |
| Stopring E-6 | ||||
| 017 | 259053-8@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 018 | 154551-6@141 | |||
| Stopring E-6 | ||||
| 019 | 259053-8@141 | 0.83 | 1.00 | |
| Zaagashouder | ||||
| 020 | 154502-9@141 | 16.07 | 19.44 | |
| Drukveer 5 | ||||
| 021 | 233038-2@141 | 0.83 | 1.00 | |
| Rubber plaat | ||||
| 022 | 423343-7@141 | 0.83 | 1.00 | |
| Glijlager 14a | ||||
| 023 | 214170-1@141 | 1.21 | 1.46 | |
| Zaagas Jr3060T | ||||
| 024A | 168410-8@141 | 16.07 | 19.44 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 024B | 125524-6@141 | |||
| Zaagas + klem cmpl(inbus type) | ||||
| 024C | 195413-9@141 | 34.36 | 41.58 | |
| Glijplaat Jr3060T | ||||
| 025 | 345487-2@141 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 026 | 317842-8@141 | 17.90 | 21.66 | |
| Glijbus | ||||
| 027 | 154547-7@141 | 9.52 | 11.52 | |
| Glijplaat A/b | ||||
| 028 | 345486-4@141 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 029 | 911225-0@141 | 0.83 | 1.00 | |
| Inbusbout M5X8 Jr3060T | ||||
| 030 | 265530-0@141 | 0.83 | 1.00 | |
| Spanstift 3-8 | ||||
| 031 | 951051-5@141 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 032 | 911225-0@141 | 0.83 | 1.00 | |
| Lagerhuis | ||||
| 033 | 317844-4@141 | 7.43 | 8.99 | |
| Kogellager 6001llb | ||||
| 034 | 211101-1@141 | 5.22 | 6.32 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 035 | 345488-0@141 | |||
| O-Ring 62 Jr3060T | ||||
| 036 | 213726-7@141 | 0.83 | 1.00 | |
| Slipkoppeling | ||||
| 037 | 143569-2@141 | 49.85 | 60.32 | |
| Schroef 5x35 | ||||
| 038 | 266373-3@141 | 0.83 | 1.00 | |
| Zeskant bout M6x16 | ||||
| 039 | 265165-7@141 | 0.83 | 1.00 | |
| Zaagvoet geleider | ||||
| 040 | 345479-1@141 | 1.02 | 1.23 | |
| Bladveer B | ||||
| 041 | 232222-6@141 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 042 | 911225-0@141 | 0.83 | 1.00 | |
| Glijplaat A/b | ||||
| 043 | 345486-4@141 | 0.83 | 1.00 | |
| Inbusschroef M6x14mm | ||||
| 044 | 265531-8@141 | 0.83 | 1.00 | |
| Krukasplaat | ||||
| 045 | 154545-1@141 | 26.11 | 31.59 | |
| Ring 21 | ||||
| 046 | 257265-7@141 | 1.43 | 1.73 | |
| Balansgewicht | ||||
| 047 | 313121-2@141 | 7.44 | 9.00 | |
| Krukasbasis | ||||
| 048 | 154546-9@141 | 14.23 | 17.22 | |
| Geleideplaat | ||||
| 049 | 345489-8@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 050 | 211275-8@141 | |||
| Metaalschroef M5x14 | ||||
| 051 | 265148-7@141 | 0.83 | 1.00 | |
| Naaldlager (incl 53) 710 | ||||
| 052 | 212957-5@141 | 11.16 | 13.50 | |
| Blokkeerknop | ||||
| 054 | 418991-5@141 | 1.24 | 1.50 | |
| Drukveer 5 | ||||
| 055 | 231309-1@141 | 0.83 | 1.00 | |
| Hefboom | ||||
| 056 | 272247-8@141 | 4.58 | 5.54 | |
| O-ring 5 | ||||
| 057 | 213021-5@141 | 0.83 | 1.00 | |
| O-ring 5 | ||||
| 058 | 213021-5@141 | 0.83 | 1.00 | |
| Plaat C | ||||
| 059 | 413095-8@141 | 1.01 | 1.22 | |
| Pakking | ||||
| 060 | 421899-4@141 | 0.83 | 1.00 | |
| Pen nieuw | ||||
| 061 | 268012-1@141 | 4.08 | 4.94 | |
| Instelknop | ||||
| 062 | 162236-0@141 | 4.08 | 4.94 | |
| Bladveer A | ||||
| 063 | 232221-8@141 | 0.83 | 1.00 | |
| Pen 3 | ||||
| 064 | 256158-5@141 | 0.83 | 1.00 | |
| Drukveer 6 | ||||
| 065 | 233345-3@141 | 0.83 | 1.00 | |
| Kraagpin 5 | ||||
| 066 | 256492-3@141 | 0.83 | 1.00 | |
| Borgring S-12 | ||||
| 067 | 961052-5@141 | 0.83 | 1.00 | |
| Sluitring 12 | ||||
| 068 | 253744-3@141 | 0.83 | 1.00 | |
| Kogellager 6001dw | ||||
| 069 | 211131-2@141 | 9.52 | 11.52 | |
| Sluitring 12 | ||||
| 070 | 253744-3@141 | 0.83 | 1.00 | |
| Lagerborging A | ||||
| 071 | 285719-4@141 | 1.72 | 2.08 | |
| Waaier 70 | ||||
| 072 | 241863-7@141 | 7.44 | 9.00 | |
| Anker | ||||
| 073 | 513603-6@141 | 37.12 | 44.92 | |
| Isolatiering | ||||
| 074 | 681650-6@141 | 5.22 | 6.32 | |
| Kogellager 608Zz A | ||||
| 075 | 210046-0@141 | 0.83 | 1.00 | |
| Met.schroef M5x45mm | ||||
| 076 | 266037-9@141 | 0.83 | 1.00 | |
| Opvulplaat | ||||
| 077 | 418817-1@141 | 1.72 | 2.08 | |
| Veld | ||||
| 078 | 525718-7@141 | 26.11 | 31.59 | |
| Statorveertje Cb5 | ||||
| 078A | 654020-2@141 | 0.83 | 1.00 | |
| Klembus tbv statorv. 2mm | ||||
| 078B | 654502-4@141 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 079 | 154498-4@141 | 11.16 | 13.50 | |
| Koolborstelhouder 5X11 A | ||||
| 079A | 644501-4@141 | 2.08 | 2.52 | |
| Schakelaar | ||||
| 080 | 650222-8@141 | 14.23 | 17.22 | |
| Tapschroef 4x18 | ||||
| 081 | 265A48-7@141 | 0.90 | 1.09 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 083 | 695123-3@141 | 21.70 | 26.26 | |
| Tapschroef 4x18 | ||||
| 084 | 265A48-7@141 | 0.90 | 1.09 | |
| Klemstrip | ||||
| 085 | 687124-5@141 | 0.83 | 1.00 | |
| Kabeltule 10 | ||||
| 086 | 682573-1@141 | 1.43 | 1.73 | |
| Condensator | ||||
| 087 | 645253-0@141 | 4.58 | 5.54 | |
| Condensator 0,47uf | ||||
| 088 | 645006-7@141 | 1.72 | 2.08 | |
| Condensator | ||||
| 089 | 646049-2@141 | 5.88 | 7.11 | |
| Toerenregelcircuit | ||||
| 092 | 631651-4@141 | 49.85 | 60.32 | |
| O-ring 17 | ||||
| 093 | 213261-5@141 | 1.43 | 1.73 | |
| Knop | ||||
| 094 | 418905-4@141 | 2.80 | 3.39 | |
| Bus | ||||
| 095 | 418518-1@141 | 0.83 | 1.00 | |
| Rubber band | ||||
| 096 | 421448-7@141 | 1.43 | 1.73 | |
| Naamplaat | ||||
| 097 | 861231-4@141 | 2.80 | 3.39 | |
| Koolborstel set Cb-303 | ||||
| 098 | 191963-2@141 | 5.22 | 6.32 | |
| Koolborstelhouderdop | ||||
| 099 | 643750-0@141 | 0.83 | 1.00 | |
| Handgreep | ||||
| 100 | 183933-5@141 | 12.58 | 15.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 101 | 125524-6@141 | |||
