Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita JS1601'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

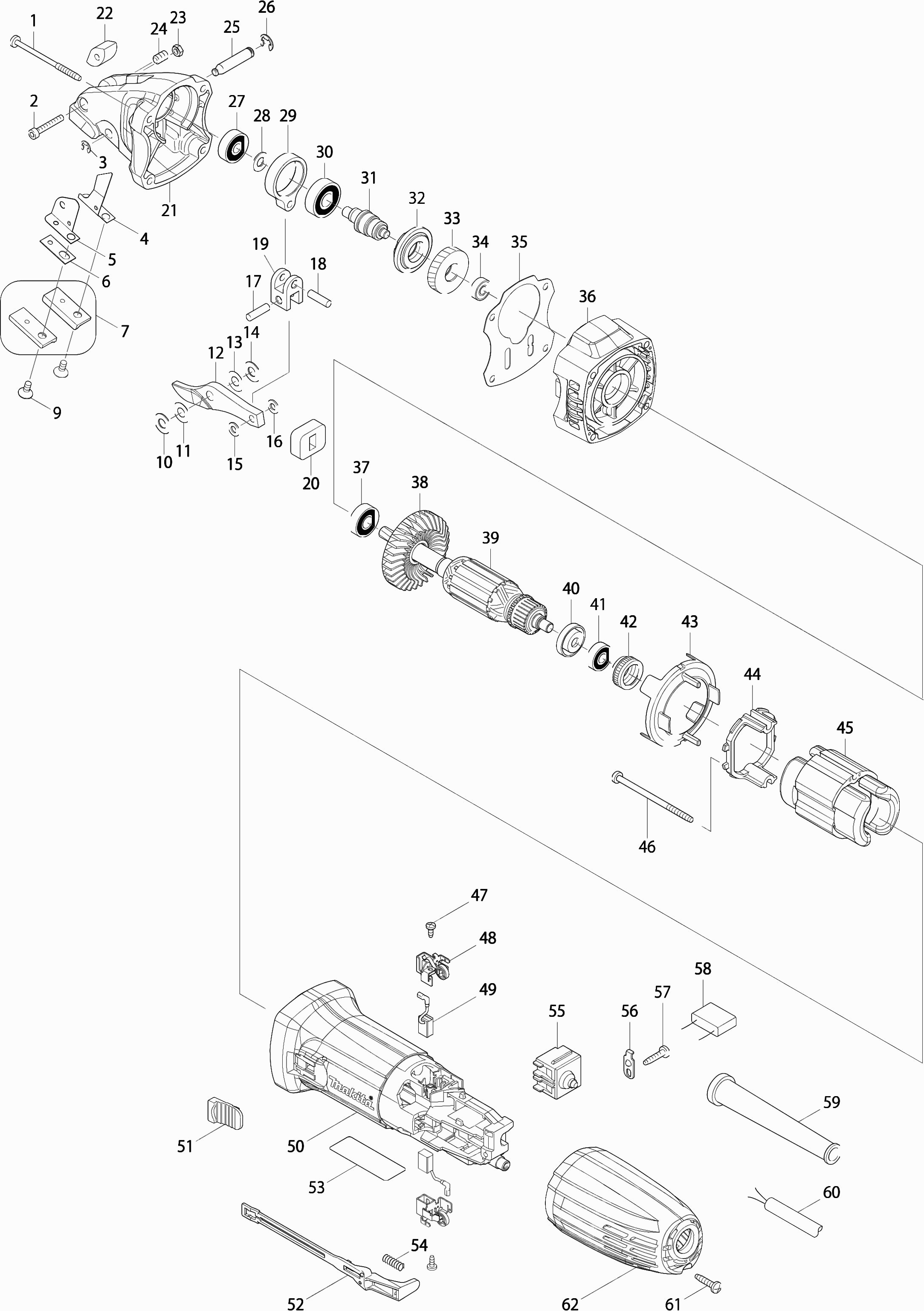

Tekeningen van de Makita JS1601
Onderdelen lijst van de Makita JS1601
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tapschroef 4x50 | ||||
| 001 | 266091-3 | 0.83 | 1.00 | |
| Inbusbout M4X25 | ||||
| 002 | 922147-9 | 0.83 | 1.00 | |
| Stopring E-4 | ||||
| 003 | 961011-9 | 0.83 | 1.00 | |
| Meshouder | ||||
| 004 | 346131-4 | 3.22 | 3.90 | |
| Meshouder | ||||
| 005 | 343480-0 | 1.43 | 1.73 | |
| Opvulplaat | ||||
| 006 | 343481-8 | 0.83 | 1.00 | |
| Zijmessen set | ||||
| 007 | 792533-6 | 37.00 | 44.77 | |
| Schroef 5x10 | ||||
| 009 | 251951-2 | 0.83 | 1.00 | |
| Kunststof Ring 7 Bjs160/Js1000 | ||||
| 010 | 261065-9 | 0.83 | 1.00 | |
| Dunne Sluitring 7 | ||||
| 011 | 253338-4 | 1.01 | 1.22 | |
| Middenmes | ||||
| 012 | 792534-4 | 51.13 | 61.87 | |
| Dunne Sluitring 7 | ||||
| 013 | 253338-4 | 1.01 | 1.22 | |
| Kunststof Ring 7 Bjs160/Js1000 | ||||
| 014 | 261065-9 | 0.83 | 1.00 | |
| Sluitring 5 | ||||
| 015 | 267010-2 | 0.83 | 1.00 | |
| Sluitring 5 | ||||
| 016 | 267010-2 | 0.83 | 1.00 | |
| Pen 5 | ||||
| 017 | 256155-1 | 0.83 | 1.00 | |
| Pen 5 | ||||
| 018 | 256155-1 | 0.83 | 1.00 | |
| Aandrijf nok | ||||
| 019 | 331329-6 | 12.55 | 15.19 | |
| Stofafdichting Js1650-1660-167 | ||||
| 020 | 423118-4 | 0.83 | 1.00 | |
| Krukashuis | ||||
| 021 | 140506-7 | 53.39 | 64.60 | |
| Pen 3 | ||||
| 021A | 256180-2 | 0.83 | 1.00 | |
| Geleideblok | ||||
| 022 | 325727-4 | 6.58 | 7.96 | |
| Zeskant borgmoer 4x7 | ||||
| 023 | 252083-8 | 0.83 | 1.00 | |
| Stelschroef M6x10mm | ||||
| 024 | 266085-8 | 0.83 | 1.00 | |
| Pen 7 | ||||
| 025 | 256733-7 | 2.08 | 2.52 | |
| Stopring E-6 | ||||
| 026 | 259053-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 027 | 211027-7 | |||
| Sluitring 7 | ||||
| 028 | 253133-2 | 0.83 | 1.00 | |
| Drijfstang | ||||
| 029 | 331273-7 | 12.58 | 15.22 | |
| Kogellager 6000zz | ||||
| 030 | 210067-2 | 1.21 | 1.46 | |
| Krukas | ||||
| 031 | 325948-8 | 10.81 | 13.08 | |
| Borgschroef | ||||
| 032 | 325949-6 | 11.68 | 14.13 | |
| Tandwiel 40 | ||||
| 033 | 227731-8 | 31.62 | 38.26 | |
| Kogellager 696ZZ A | ||||
| 034 | 210026-6 | 3.65 | 4.42 | |
| Pakking | ||||
| 035 | 442161-4 | 1.21 | 1.46 | |
| Tandwielhuis | ||||
| 036 | 140507-5 | 7.44 | 9.00 | |
| Kogellager 608ddw | ||||
| 037 | 210005-4 | 4.58 | 5.54 | |
| Waaier | ||||
| 038 | 240076-7 | 1.02 | 1.23 | |
| Anker 230v | ||||
| 039 | 517674-5 | 55.92 | 67.66 | |
| Isolatiering | ||||
| 040 | 681636-0 | 1.21 | 1.46 | |
| Kogellager 607Zz A | ||||
| 041 | 211382-7 | 0.83 | 1.00 | |
| Tussenring 9554Nb A | ||||
| 042 | 422768-2 | 0.83 | 1.00 | |
| Tussenplaat | ||||
| 043 | 450796-7 | 0.83 | 1.00 | |
| Afstandbus | ||||
| 044 | 452073-3 | 3.22 | 3.90 | |
| Veld | ||||
| 045 | 623549-9 | 22.75 | 27.53 | |
| Tapschroef Pt4x70 | ||||
| 046 | 266004-4 | 1.21 | 1.46 | |
| Tapschroef Pt3X8 | ||||
| 047 | 265954-0 | 0.83 | 1.00 | |
| Koolborstelhouder | ||||
| 048 | 643839-4 | 1.01 | 1.22 | |
| Koolborstelset Cb-459 | ||||
| 049 | 195026-6 | 2.40 | 2.90 | |
| Motorhuis | ||||
| 050 | 450795-9 | 6.16 | 7.45 | |
| Schakelknop | ||||
| 051 | 418016-5 | 0.83 | 1.00 | |
| Schakelstang Ga4530 | ||||
| 052 | 450797-5 | 0.83 | 1.00 | |
| Naamplaat | ||||
| 053 | 868086-8 | 2.80 | 3.39 | |
| Drukveer 4 | ||||
| 054 | 233121-5 | 0.83 | 1.00 | |
| Schakelaar Ps10 | ||||
| 055 | 650621-4 | 2.80 | 3.39 | |
| Trekontlaster | ||||
| 056 | 687682-1 | 0.83 | 1.00 | |
| Tapschroef 4x18 | ||||
| 057 | 265A48-7 | 0.90 | 1.09 | |
| Ontstoringscondensator | ||||
| 058 | 638739-1 | 2.08 | 2.52 | |
| Kabeltule 10 | ||||
| 059 | 682566-8 | 1.21 | 1.46 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 060 | 695123-3 | 21.70 | 26.26 | |
| Tapschroef 4x18 | ||||
| 061 | 265A48-7 | 0.90 | 1.09 | |
| Achterdeksel | ||||
| 062 | 456381-4 | 2.80 | 3.39 | |
