Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita LH1201FL'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita LH1201FL

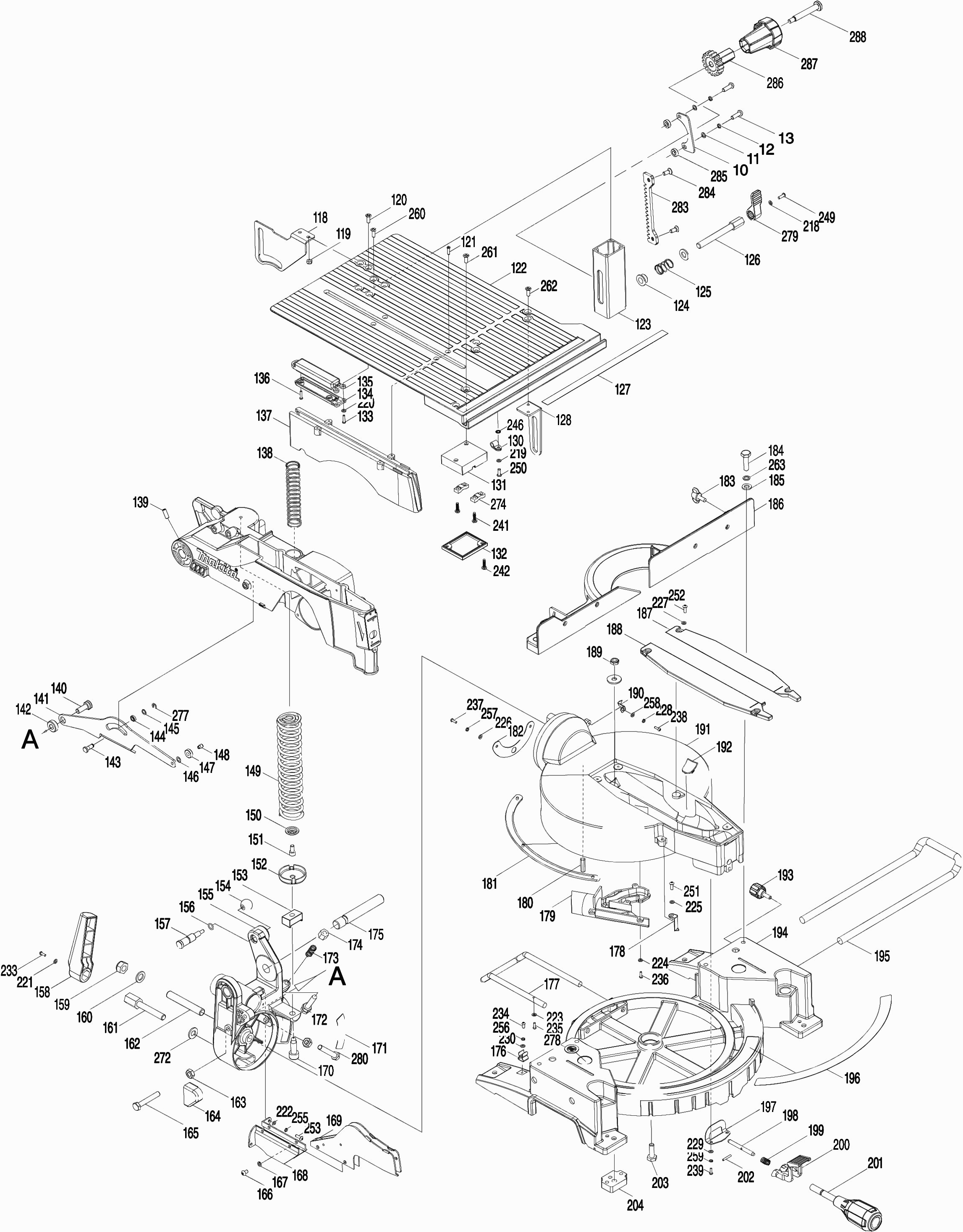

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Makita LH1201FL

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Bout M8X16Mm Lh1200Fl
001 JM23300009 0.83 1.00

Veerring 8Mm Lh1200Fl
002 JM23300010 0.83 1.00

Sluitring 8Mm Lh1200Fl
003 JM23300011 0.83 1.00

Spouwmes
004 JM23300012 23.75 28.74

Met.schroef M6x16mm
005 JM23300013 0.83 1.00

Zaagkap " boven"
006 JM23300300 23.75 28.74

Borgmoer M6
007 JM23300015 0.83 1.00

Waarschuwingslabel
008 JM27080060 2.93 3.55

Zaagkap
009 JM23300244 78.32 94.77

Drukplaat
010 JM23300239 1.43 1.73

Geen informatie beschikbaar, niet bestelbaar
011 JM23300019

Geen informatie beschikbaar, niet bestelbaar
012 JM23300020

Met.schr. ck M6x16mm
013 JM23300248 1.02 1.23

Borgring E-5
014 JM23300022 0.83 1.00

Drukpen
015 JM23300023 1.43 1.73

Torsieveer
016 JM23300024 0.83 1.00

Borgplaat
017 JM23300025 1.51 1.83

Sluitring 4
018 941052-1 0.83 1.00

Veerring 4Mm Lh1200Fl
019 JM23300027 0.83 1.00

Met.schroef M4x12mm
020 JM23300028 0.83 1.00

Afdekkap
021 JM23300029 1.43 1.73

Kruiskopschroef 4x10
022 251308-7 0.83 1.00

Afdekkap
023 JM23300031 1.24 1.50

Geen informatie beschikbaar, niet bestelbaar
024 JM23300032

Geen informatie beschikbaar, niet bestelbaar
025 JM23300033

Pakking
026 JM23300034 1.24 1.50

Geen informatie beschikbaar, niet bestelbaar
027 JM23300035

Steun
028 JM23300036 2.80 3.39

Steun "laser a/u"
029 JM23300037 1.72 2.08

Inbusbout M4X6MM LS1018L
030 JM23300038 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
031 JM23300039

Laser "diode"
032 JM23300040 12.58 15.22

Laserafdekkap
033 JM23300041 1.24 1.50

Borgring E-6
035 JM23300042 0.83 1.00

Kogellager 608
036 210007-0 5.88 7.11

Zaagastandwiel
037 JM23300044 18.76 22.70

Inlegspie 6x16mm
038 JM23300045 0.83 1.00

Zaagas
039 JM23300046 18.76 22.70

Kogellager 6204
040 211306-3 10.81 13.08

Lagersteun
041 JM23300048 8.46 10.24

Lagerafdekking
042 JM23300049 2.80 3.39

Inbusbout M5X16Mm Lh1200Fl
043 JM23300050 0.83 1.00

Binnenflens
044 JM23300051 8.84 10.70

Verloopring
045 JM23100144 3.22 3.90

Buitenflens
047 JM23300053 8.46 10.24

Asbout M8x20mm
048 JM23300054 2.80 3.39

Centreerplaat
049 JM23300055 1.21 1.46

Montage plaat
050 JM23300056 5.22 6.32

Met.Schroef M8X12Mm Lh1200Fl
051 JM23300057 1.01 1.22

Borgbout
052 JM23300058 0.83 1.00

Centreerrevet
053 JM23300059 0.83 1.00

Torsieveer
054 JM23300060 2.80 3.39

Zaagkap "binnen"
055 JM23300061 8.46 10.24

Zaagkap "buiten"
056 JM23300310 19.80 23.96

Montage plaat
057 JM23300063 0.83 1.00

Met.schroef M5x25mm
058 JM23300064 0.83 1.00

Roller
059 JM23300065 1.43 1.73

Opvulring 5mm
060 JM23300066 0.83 1.00

Kogellager 6202llb
061 211228-7 7.44 9.00

Drukveer
062 JM23300068 1.24 1.50

Asblokkering plaat
063 JM23300069 2.80 3.39

Anker 230v
064 JM23300001 83.82 101.42

Keerring
065 JM23300070 0.83 1.00

Kogellager 6001llu
066 211138-8 4.58 5.54

Dempingsrubber
067 JM23300072 0.83 1.00

Tussenplaat
068 JM23300073 1.43 1.73

Tapschroef 4.8x75mm
069 JM23300074 0.83 1.00

Veld 230v
070 JM23300003 78.32 94.77

Kabeltule
071 JM23300075 1.01 1.22

Afdekkap
072 JM23300076 2.80 3.39

Geen informatie beschikbaar, niet bestelbaar
073 JM23300077

Geen informatie beschikbaar, niet bestelbaar
074 JM23300078

Geen informatie beschikbaar, niet bestelbaar
075 JM23300079

Motorhuis
076 JM23300320 39.92 48.30

Geen informatie beschikbaar, niet bestelbaar
077 JM23300081

Koolborsteldop
078 JM23300082 0.83 1.00

Koolborstel set Cb-153
079 194985-1 11.58 14.01

Koolborstelhouder
080 JM23300084 2.80 3.39

Aanloopbegrenzer
081 JM23300085 17.90 21.66

Geen informatie beschikbaar, niet bestelbaar
082 JM23300086

Waaierdeksel
083 JM23300087 14.23 17.22

Geen informatie beschikbaar, niet bestelbaar
084 JM23300088

Spons A
085 JM23300089 1.02 1.23

Omvormer
086 JM23300090 14.23 17.22

Afdekkap
087 JM23300091 1.43 1.73

Geen informatie beschikbaar, niet bestelbaar
088 JM23300092

Geen informatie beschikbaar, niet bestelbaar
089 JM23300093

Beschermhuls
090 JM23300094 3.22 3.90

Handgreepdeksel
091 JM23300095 16.13 19.52

Schakelaar
092 JM23300096 23.75 28.74

Condensator
093 JM23300097 3.65 4.42

Spons B
094 JM23300098 1.02 1.23

Handgreep
095 JM23300099 23.74 28.73

Blokkeerpen
096 JM23300100 3.65 4.42

Torsieveer
097 JM23300101 0.83 1.00

Torsieveer
098 JM23300102 0.83 1.00

Blokkerhandel "b"
099 JM23300103 0.83 1.00

Blokkerplaat
100 JM23300330 12.58 15.22

Geen informatie beschikbaar, niet bestelbaar
101 JM23300105

Verbindingsschroef
102 JM23300106 0.83 1.00

Pen
103 JM23300107 0.83 1.00

Geleide bus
104 JM23300108 1.43 1.73

Pen
105 JM23300109 0.83 1.00

Schakelaar Hy39-2
106 JM23300110 8.46 10.24

Schakelaarkap
107 JM23300111 0.83 1.00

Drukknop
108 JM23300112 1.72 2.08

Vilten ring
109 JM23300113 2.80 3.39

Geen informatie beschikbaar, niet bestelbaar
110 JM23300114

Drukveer Lh1200Fl
111 JM23300115 0.83 1.00

Schakelknop "uit"
112 JM23300116 1.02 1.23

Schakelknop "aan"
113 JM23300117 0.83 1.00

Deblokkeerhandel
114 JM23300118 1.02 1.23

Kap
115 JM23300119 0.83 1.00

Tafelborgbout
116 JM23300120 3.65 4.42

Tafelblokkeerhandel
117 JM23300121 0.83 1.00

Blokkeerplaat
118 JM23300245 8.46 10.24

Borgmoer M5 Lh1200Fl
119 JM23300123 0.83 1.00

Met.Schroef M5X14Mm Lh1200Fl
120 JM23300124 0.83 1.00

Tapschroef 3.5X14Mm Lh1200Fl
121 JM23300125 0.83 1.00

Tafelblad
122 JM23300126 65.59 79.36

Stelpijp
123 JM23300236 19.88 24.05

Drukrevet
124 JM23300128 1.43 1.73

Borgveer
125 JM23300129 0.83 1.00

Tafelborgbout
126 JM23300130 3.22 3.90

Schaalverdeling
127 JM23300131 1.24 1.50

Tafelsteun
128 JM23300132 3.22 3.90

Geen informatie beschikbaar, niet bestelbaar
129 JM23300133

Geen informatie beschikbaar, niet bestelbaar
130 JM23300134

Verbindingsdoos
131 JM23300135 2.80 3.39

Deksel
132 JM23300136 1.43 1.73

Geen informatie beschikbaar, niet bestelbaar
133 JM23300137

Lampunit deksel
134 JM23300138 1.51 1.83

Lampunit
135 JM23300139 21.70 26.26

Geen informatie beschikbaar, niet bestelbaar
136 JM23300140

Stofgeleider
137 JM23300141 18.76 22.70

Drukveer
138 JM23300142 2.80 3.39

Geen informatie beschikbaar, niet bestelbaar
139 JM23300143

Geen informatie beschikbaar, niet bestelbaar
140 JM23300144

Verbindingsplaat
141 JM23300340 19.80 23.96

Opvulbus
142 JM23300146 1.24 1.50

Geleidingspin
143 JM23300147 0.83 1.00

Opvulring
144 JM23300148 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
145 JM23300149

Sluitring 6mm
146 JM23300150 2.93 3.55

Kogellager 619-6-2z
147 JM23300151 4.81 5.82

Paspin
148 JM23300152 0.83 1.00

Drukveer
149 JM23300153 17.92 21.68

Afdekkap
150 JM23300154 1.43 1.73

Geen informatie beschikbaar, niet bestelbaar
151 JM23300155

Veersteun
152 JM23300156 2.80 3.39

Veersteunsupport
153 JM23300157 2.80 3.39

Knop
154 JM23300158 0.83 1.00

Draagarm
155 JM23300159 55.92 67.66

O-ring 8,5mm
156 JM23300160 0.83 1.00

O-ring 9
156 213054-0 0.83 1.00

Blokkeerpen
157 JM23300161 2.80 3.39

Hendel
158 JM23300162 3.65 4.42

Geen informatie beschikbaar, niet bestelbaar
159 JM23300163

Geen informatie beschikbaar, niet bestelbaar
160 JM23300164

Borgbout
161 JM23300165 3.65 4.42

Borgas
162 JM23300166 3.65 4.42

Geen informatie beschikbaar, niet bestelbaar
163 JM23300167

Dempingsring
164 JM23300168 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
165 JM23300169

Met.schr. M5x8mm
166 JM23300170 0.83 1.00

Veerring 5mm
167 JM23300171 0.83 1.00

Montage plaat
168 JM23300172 14.23 17.22

Afschermplaat
169 JM23300173 19.80 23.96

Veerschroef
170 JM23300174 1.02 1.23

Schaalverdeling
171 JM23300175 1.02 1.23

Stelschroef
172 JM23300176 1.24 1.50

Drukveer
173 JM23300178 1.02 1.23

Stelmoer
174 JM23300177 1.24 1.50

Borgpen
175 JM23300179 4.58 5.54

Geen informatie beschikbaar, niet bestelbaar
176 JM23300180

Tafelverlenging
177 JM23300181 10.81 13.08

Markeerpunt
178 JM23300182 0.83 1.00

Stofgeleider
179 JM23300183 2.80 3.39

Pin 4x30mm
180 JM23300184 0.83 1.00

Wrijvingsring
181 JM23300185 1.43 1.73

Stofafdichting
182 JM23300186 1.43 1.73

Vleugelknop
183 JM23300187 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
184 JM23300188

Carr.ring 8mm
185 JM23300189 0.83 1.00

Aanslag
186 JM23300240 16.07 19.44

Inzaagplaat Re
187 JM23300191 4.08 4.94

Inzaagplaat Li
188 JM23300192 4.08 4.94

Geen informatie beschikbaar, niet bestelbaar
189 JM23300193

Markeerpunt
190 JM23300194 0.83 1.00

Draaitafel
191 JM23300195 78.32 94.77

Inzetplaat
192 JM23300196 0.83 1.00

Vleugelknop
193 JM23300197 0.83 1.00

Voettafel
194 JM23300350 100.32 121.39

Schaalverdeling
196 JM23300199 2.80 3.39

Drukplaat
197 JM23300200 1.43 1.73

Borgstang
198 JM23300201 1.21 1.46

Borgveer
199 JM23300202 0.83 1.00

Drukplaat
200 JM23300203 1.43 1.73

Verstelknop
201 JM23300204 3.65 4.42

Borgpin
202 JM23300205 1.43 1.73

Geen informatie beschikbaar, niet bestelbaar
203 JM23300206

Voetdop
204 JM23300207 1.01 1.22

Geen informatie beschikbaar, niet bestelbaar
205 JM23300208

Spons C
206 JM23300209 1.02 1.23

Spons D
207 JM23300210 1.02 1.23

Arm comp
208 JM23300360 46.31 56.04

Netsnoer 2x1.50 4.0mtr
209 695123-3 21.70 26.26

Sluitring 4
210 941052-1 0.83 1.00

Sluitring 4
211 941052-1 0.83 1.00

Sluitring 4
212 941052-1 0.83 1.00

Sluitring 4
213 941052-1 0.83 1.00

Sluitring 4
214 941052-1 0.83 1.00

Sluitring 4
215 941052-1 0.83 1.00

Sluitring 4
216 941052-1 0.83 1.00

Sluitring 4
217 941052-1 0.83 1.00

Sluitring 4
218 941052-1 0.83 1.00

Sluitring 4
219 941052-1 0.83 1.00

Sluitring 4
220 941052-1 0.83 1.00

Sluitring 4
221 941052-1 0.83 1.00

Sluitring 4
222 941052-1 0.83 1.00

Sluitring 4
223 941052-1 0.83 1.00

Sluitring 4
224 941052-1 0.83 1.00

Sluitring 4
225 941052-1 0.83 1.00

Sluitring 4
226 941052-1 0.83 1.00

Sluitring 4
227 941052-1 0.83 1.00

Sluitring 4
228 941052-1 0.83 1.00

Sluitring 4
229 941052-1 0.83 1.00

Sluitring 4
230 941052-1 0.83 1.00

Kruiskopschroef 4x10
231 251308-7 0.83 1.00

Kruiskopschroef 4x10
232 251308-7 0.83 1.00

Kruiskopschroef 4x10
233 251308-7 0.83 1.00

Kruiskopschroef 4x10
234 251308-7 0.83 1.00

Kruiskopschroef 4x10
235 251308-7 0.83 1.00

Kruiskopschroef 4x10
236 251308-7 0.83 1.00

Kruiskopschroef 4x10
237 251308-7 0.83 1.00

Kruiskopschroef 4x10
238 251308-7 0.83 1.00

Kruiskopschroef 4x10
239 251308-7 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
240 JM23300077

Geen informatie beschikbaar, niet bestelbaar
241 JM23300077

Geen informatie beschikbaar, niet bestelbaar
242 JM23300077

Geen informatie beschikbaar, niet bestelbaar
243 JM23300077

Geen informatie beschikbaar, niet bestelbaar
244 JM23300088

Geen informatie beschikbaar, niet bestelbaar
245 JM23300088

Geen informatie beschikbaar, niet bestelbaar
246 JM23300133

Geen informatie beschikbaar, niet bestelbaar
247 JM23300208

Met.schroef M4x12mm
248 JM23300028 0.83 1.00

Met.schroef M4x12mm
249 JM23300028 0.83 1.00

Met.schroef M4x12mm
250 JM23300028 0.83 1.00

Met.schroef M4x12mm
251 JM23300028 0.83 1.00

Met.schroef M4x12mm
252 JM23300028 0.83 1.00

Met.schroef M4x12mm
253 JM23300028 0.83 1.00

Veerring 4Mm Lh1200Fl
254 JM23300027 0.83 1.00

Veerring 4Mm Lh1200Fl
255 JM23300027 0.83 1.00

Veerring 4Mm Lh1200Fl
256 JM23300027 0.83 1.00

Veerring 4Mm Lh1200Fl
257 JM23300027 0.83 1.00

Veerring 4Mm Lh1200Fl
258 JM23300027 0.83 1.00

Veerring 4Mm Lh1200Fl
259 JM23300027 0.83 1.00

Met.Schroef M5X14Mm Lh1200Fl
260 JM23300124 0.83 1.00

Met.Schroef M5X14Mm Lh1200Fl
261 JM23300124 0.83 1.00

Met.Schroef M5X14Mm Lh1200Fl
262 JM23300124 0.83 1.00

Veerring 8Mm Lh1200Fl
263 JM23300010 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
264 JM23300019

Geen informatie beschikbaar, niet bestelbaar
265 JM23300033

Geen informatie beschikbaar, niet bestelbaar
266 JM23300033

Geen informatie beschikbaar, niet bestelbaar
267 JM23300033

Geen informatie beschikbaar, niet bestelbaar
268 JM23300033

Geen informatie beschikbaar, niet bestelbaar
269 JM23300093

Geen informatie beschikbaar, niet bestelbaar
270 JM23300093

Geen informatie beschikbaar, niet bestelbaar
271 JM23300093

Geen informatie beschikbaar, niet bestelbaar
272 JM23300093

Geen informatie beschikbaar, niet bestelbaar
273 JM23300079

Geen informatie beschikbaar, niet bestelbaar
274 JM23300079

Borgring E-5
275 JM23300022 0.83 1.00

Borgring E-5
276 JM23300022 0.83 1.00

Borgring E-5
277 JM23300022 0.83 1.00

Waarschuwingslabel
278 JM27080060 2.93 3.55

Tafelblokkeerhandel
279 JM23300121 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
280 JM23300169

Geen informatie beschikbaar, niet bestelbaar
281 JM23300226

Geen informatie beschikbaar, niet bestelbaar
282 JM23300227

Hoogte instelplaat
283 JM23300246 2.05 2.48

Met.Schroef M5X14Mm Lh1200Fl
284 JM23300124 0.83 1.00

Ring
285 JM23300247 1.02 1.23

Tandwiel hoogteinstelling
286 JM23300241 3.20 3.87

Draaiknop hoogteinstelling
287 JM23300242 2.05 2.48

Fixeer Bout
288 JM23300243 1.02 1.23

Er bevinden zich 0 artikelen in uw winkelwagen.
