Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita LM004J'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

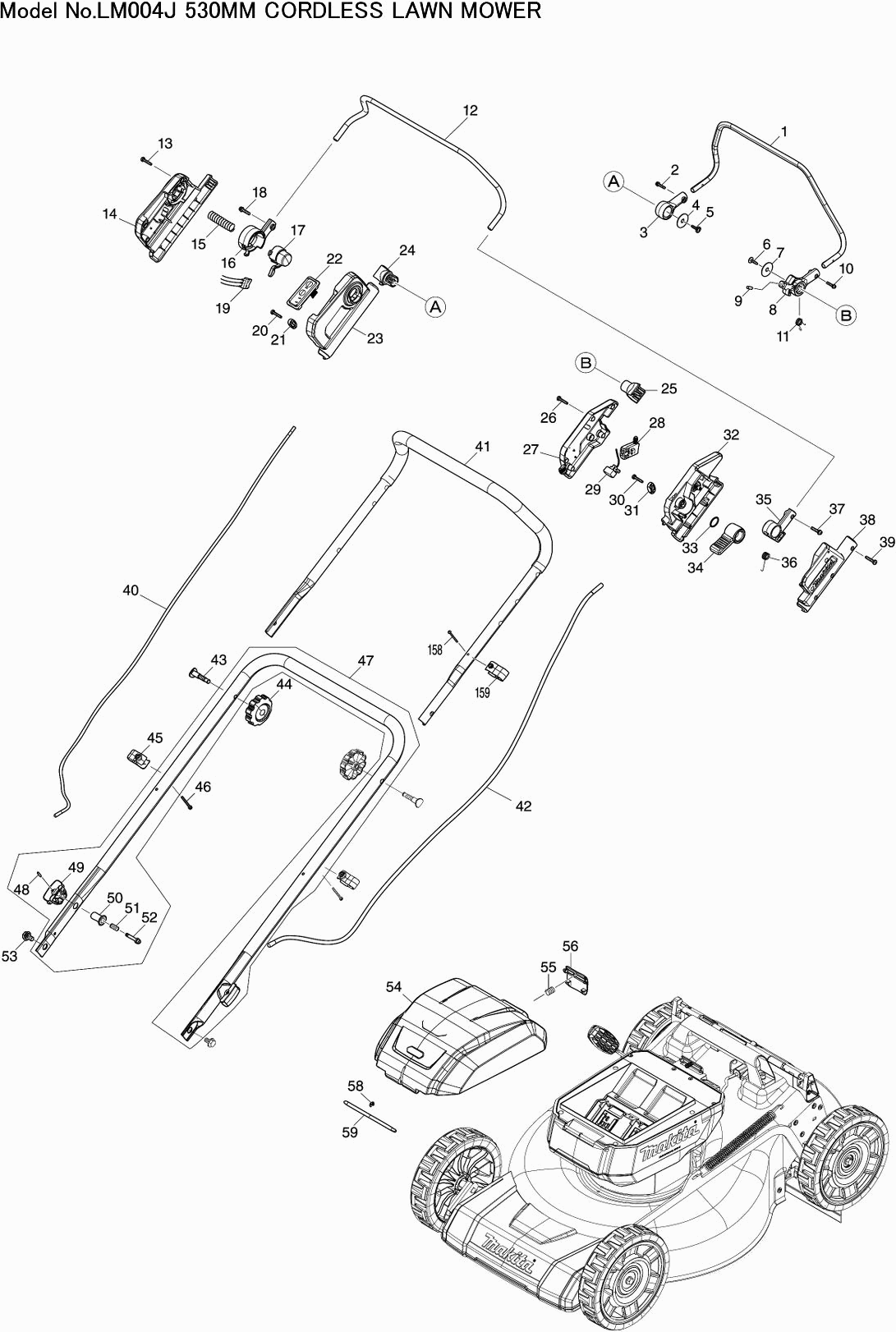

Tekeningen van de Makita LM004J
Onderdelen lijst van de Makita LM004J
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Aandrijfhendel DLM532/533 | ||||
001 | 327425-6 | 7.22 | 8.74 | |
Schroef 4X20 A | ||||
002 | 911138-5 | 0.83 | 1.00 | |
Hendelhouder R DLM532/533 | ||||
003 | 459858-8 | 1.39 | 1.68 | |
Zeskantmoer M4 A | ||||
003C10 | 931102-0 | 0.83 | 1.00 | |
Sluitring 8 | ||||
004 | 253814-8 | 0.83 | 1.00 | |
Met.schr. 4x18mm DUC355 | ||||
005 | 265620-9 | 0.83 | 1.00 | |
Met.schr. 4x18mm DUC355 | ||||
006 | 265620-9 | 0.83 | 1.00 | |
Sluitring 8 | ||||
007 | 253814-8 | 0.83 | 1.00 | |
Loophendelhouder L DLM481 | ||||
008 | 413B10-4 | 1.51 | 1.83 | |
Zeskantmoer M4 A | ||||
008C10 | 931102-0 | 0.83 | 1.00 | |
Pen 5 Gf600 | ||||
009 | 268225-4 | 0.83 | 1.00 | |
Schroef 4X20 A | ||||
010 | 911138-5 | 0.83 | 1.00 | |
Torsieveer 12 DLM532/533 | ||||
011 | 232566-4 | 0.83 | 1.00 | |
Schakelhendel DLM532/533 | ||||
012 | 327424-8 | 7.22 | 8.74 | |
Tapschroef 4X20 Tm3000C P | ||||
013 | 266424-2 | 0.83 | 1.00 | |
Schakelaarset LM-series | ||||
014 | 183X93-7 | 4.24 | 5.13 | |
Indicatielabel LM001/2 | ||||
014C10 | 8044A1-9 | 0.83 | 1.00 | |
Drukveer 15 DLM460 | ||||
015 | 231227-3 | 0.83 | 1.00 | |
Schakelhendelhouder R DLM533 | ||||
016 | 459856-2 | 2.02 | 2.44 | |
Zeskantmoer M4 A | ||||
016C10 | 931102-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
017 | 459857-0 | |||
Schroef 4X20 A | ||||
018 | 911138-5 | 0.83 | 1.00 | |
Schakelaar LM001/2J | ||||
019 | 632T11-3 | 10.50 | 12.70 | |
Tapschroef 4X20 Tm3000C P | ||||
020 | 266424-2 | 0.83 | 1.00 | |
Klemstrip P | ||||
021 | 687053-2 | 0.83 | 1.00 | |
Schakelcircuit LM001/2J | ||||
022 | 141E30-3 | 12.53 | 15.16 | |
Label A/U LM001C | ||||
022C10 | 8031N1-9 | 1.07 | 1.29 | |
Schakelaarset LM-series | ||||
023 | 183X93-7 | 4.24 | 5.13 | |
Indicatielabel LM001/2 | ||||
023C10 | 8044A1-9 | 0.83 | 1.00 | |
Houder rijhendel DLM481/539 | ||||
024 | 413A98-8 | 0.83 | 1.00 | |
Houder rijhendel DLM481/539 | ||||
025 | 413A98-8 | 0.83 | 1.00 | |
Tapschroef 4X20 Tm3000C P | ||||
026 | 266424-2 | 0.83 | 1.00 | |
Hendel box set DLM481/539 | ||||
027 | 183U35-3 | 2.83 | 3.42 | |
Schakelaar C3Xa-1Pspm Dsp600 | ||||
028 | 651083-9 | 19.29 | 23.34 | |
Circuit LM001/2/3/4 | ||||
029 | 620J45-8 | 5.28 | 6.39 | |
Tapschroef 4X20 Tm3000C P | ||||
030 | 266424-2 | 0.83 | 1.00 | |
Klemstrip P | ||||
031 | 687053-2 | 0.83 | 1.00 | |
Hendel box c DLM481/539 | ||||
032 | 413A95-4 | 2.83 | 3.42 | |
O-ring 18 DLM481/539 | ||||
033 | 213A12-2 | 0.83 | 1.00 | |
Snelheidshendel DLM481/539 | ||||
034 | 413B01-5 | 0.89 | 1.08 | |
Schakelhendelhouder L DLM533 | ||||
035 | 459863-5 | 1.67 | 2.02 | |
Zeskantmoer M4 A | ||||
035C10 | 931102-0 | 0.83 | 1.00 | |
Torsieveer 12 DLM532/533 | ||||
036 | 232575-3 | 0.83 | 1.00 | |
Schroef 4X20 A | ||||
037 | 911138-5 | 0.83 | 1.00 | |
Hendel box set DLM481/539 | ||||
038 | 183U35-3 | 2.83 | 3.42 | |
Tapschroef 4X20 Tm3000C P | ||||
039 | 266424-2 | 0.83 | 1.00 | |
Controlekabel LM002G/4J | ||||
040 | 699215-0 | 9.59 | 11.60 | |
Hendel boven LM001/2J | ||||
041 | 327871-3 | 17.45 | 21.11 | |
Controlekabel LM002G/4J | ||||
042 | 699216-8 | 11.48 | 13.89 | |
Bout M8x50 LM001/2J | ||||
043 | 265C08-1 | 0.83 | 1.00 | |
Vleugelmoer M8 LM001/2J | ||||
044 | 265C06-5 | 1.07 | 1.29 | |
Kabelklem LM001/2/3/4 | ||||
045 | 413L52-8 | 0.89 | 1.08 | |
Zeskantmoer M4 A | ||||
045C10 | 931102-0 | 0.83 | 1.00 | |
Schroef M4X40 | ||||
046 | 911168-6 | 0.83 | 1.00 | |
Duwboom onder LM002G/4J | ||||
047 | 122D38-0 | 33.20 | 40.17 | |
Spanstift 2,5-16 | ||||
048 | 258004-8 | 0.83 | 1.00 | |
Knop LM001J | ||||
049 | 413943-1 | 1.07 | 1.29 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
050 | 327A66-4 | |||
Drukveer 8 Fs4300 | ||||
051 | 234121-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
052 | 327A65-6 | |||
Moerbout M8 LM001/2J | ||||
053 | 265C07-3 | 0.83 | 1.00 | |
Afdekkap LM004J | ||||
054 | 136882-5 | 14.08 | 17.04 | |
Controller DLM538 | ||||
054C10 | 8046H9-4 | 0.83 | 1.00 | |
Drukveer 7 | ||||
055 | 231037-8 | 0.83 | 1.00 | |
Blokkeerhendel DLM532/533 | ||||
056 | 459852-0 | 0.83 | 1.00 | |
Uitwerpdeksel LM004J | ||||
057 | 141M36-9 | 8.41 | 10.18 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
057C10 | 8044A0-1 | |||
Stopring E-5 | ||||
058 | 961018-5 | 0.83 | 1.00 | |
Stang 6mm LM001/2J | ||||
059 | 327875-5 | 0.83 | 1.00 | |
Drukveer 8mm LM001/2J | ||||
061 | 232721-8 | 1.07 | 1.29 | |
As 6mm LM002G/4J | ||||
062 | 327A64-8 | 1.60 | 1.94 | |
Duwboomsteun R LM001/2/3/4 | ||||
063 | 347A56-1 | 9.06 | 10.96 | |
Inbusbout M8 DLM532/533 | ||||
064 | 265B20-5 | 0.83 | 1.00 | |
Inbusbout M8 DLM532/533 | ||||
065 | 265B20-5 | 0.83 | 1.00 | |
Stopring E-5 | ||||
066 | 961018-5 | 0.83 | 1.00 | |
Duwboomsteun L LM001/2/3/4 | ||||
067 | 347A55-3 | 9.06 | 10.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
073 | 8582G5-3 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
074 | 8582F9-8 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
075 | 922441-9 | |||
Achtergreep LM001/2/3/4 | ||||
076 | 413L42-1 | 4.37 | 5.29 | |
Met.schr. 4x18mm DUC355 | ||||
077 | 265620-9 | 0.83 | 1.00 | |
Waaierhuisrooster LM002G/4J | ||||
078 | 413L33-2 | 6.91 | 8.36 | |
Met.schr. 4x18mm DUC355 | ||||
079 | 265620-9 | 0.83 | 1.00 | |
Hoogteplaat LM002G/4J | ||||
080 | 413L43-9 | 5.41 | 6.55 | |
Inbusbout M8 DLM532/533 | ||||
081 | 265B20-5 | 0.83 | 1.00 | |
Inbusbout M6X12 | ||||
082 | 922311-2 | 0.83 | 1.00 | |
Hoogteinstelling LM001/2/3/4 | ||||
083 | 162B98-8 | 8.27 | 10.01 | |
Tapschroef 4X20 Tm3000C P | ||||
084 | 266424-2 | 0.83 | 1.00 | |
Klemstrip P | ||||
085 | 687053-2 | 0.83 | 1.00 | |
Klemstrip * | ||||
086 | 687051-6 | 0.83 | 1.00 | |
Tapschroef 4X20 Tm3000C P | ||||
087 | 266424-2 | 0.83 | 1.00 | |
Kabelbeschermer LM001/2/3/4 | ||||
088 | 413L50-2 | 0.83 | 1.00 | |
Kabeldoorvoer DLM533 | ||||
089 | 422526-6 | 0.83 | 1.00 | |
Klemstrip 9555Nb/Bo3711 A | ||||
090 | 687124-5 | 0.83 | 1.00 | |
Onderplaat maaidek LM002G/4J | ||||
091 | 413L35-8 | 7.15 | 8.65 | |
Binneplaat LM003/4J | ||||
092 | 413L31-6 | 2.62 | 3.17 | |
Led circuit LM003/4J | ||||
093 | 620J95-3 | 3.07 | 3.71 | |
Controller LM004J | ||||
094 | 620J92-9 | 273.90 | 331.42 | |
Afdekkap LM003/4J | ||||
095 | 141M33-5 | 4.98 | 6.03 | |
Tapschroef 4X20 Tm3000C P | ||||
096 | 266424-2 | 0.83 | 1.00 | |
Batterijhuis LM003/4J | ||||
097 | 122D39-8 | 13.74 | 16.63 | |
Pakking LM001J | ||||
097C10 | 422756-9 | 0.83 | 1.00 | |
Onderplaat LM003/4J | ||||
098 | 413L25-1 | 15.74 | 19.05 | |
Kruiskopschroef 5X20 | ||||
099 | 911233-1 | 0.83 | 1.00 | |
Tapschroef 4X20 Tm3000C P | ||||
100 | 266424-2 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
101 | 922441-9 | |||
Met.schr. 4x18mm DUC355 | ||||
102 | 265620-9 | 0.83 | 1.00 | |
Tapschroef 4X20 Tm3000C P | ||||
103 | 266424-2 | 0.83 | 1.00 | |
Tapschroef 4X20 Tm3000C P | ||||
104 | 266424-2 | 0.83 | 1.00 | |
Tapschroef 4X20 Tm3000C P | ||||
105 | 266424-2 | 0.83 | 1.00 | |
Maaidek LM002G/4J | ||||
107 | 141S44-6 | 103.32 | 125.02 | |
Buffer LM001/2/3/4 | ||||
108 | 422956-1 | 0.83 | 1.00 | |
Veer tbv klep DLM532/533 | ||||
110 | 232628-8 | 3.12 | 3.78 | |
Verbindingsstang LM002G/4J | ||||
114 | 347A58-7 | 14.89 | 18.02 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
115 | 122D36-4 | |||
Borghendel LM001J | ||||
116 | 413942-3 | 1.07 | 1.29 | |
Borgveer 9 LM001J | ||||
117 | 232716-1 | 0.83 | 1.00 | |
Veerhouder LM001J | ||||
118 | 413940-7 | 0.83 | 1.00 | |
Drukveer 11 LM001J | ||||
119 | 232718-7 | 0.83 | 1.00 | |
Veergeleider LM001J | ||||
120 | 413941-5 | 0.83 | 1.00 | |
Tapschroef 4X20 Tm3000C P | ||||
121 | 266424-2 | 0.83 | 1.00 | |
Parker 4x12mm LM001J | ||||
122 | 265B00-1 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
123 | 632U17-7 | |||
Controlekabelset LM001/2/3/4 | ||||
124 | 699214-2 | 7.46 | 9.03 | |
Flensbout M8X12 | ||||
125 | 265324-3 | 1.18 | 1.43 | |
Wiel 230 cpl LM001/2/3/4 | ||||
126 | 141M25-4 | 15.85 | 19.18 | |
Kogellager 6001Ddw A | ||||
127 | 210163-6 | 1.18 | 1.43 | |
Vooras LM002G/4J | ||||
128 | 162C00-7 | 13.94 | 16.87 | |
Plaat LM001/2J | ||||
129 | 347869-4 | 0.83 | 1.00 | |
Tapschroef 4X20 Tm3000C P | ||||
130 | 266424-2 | 0.83 | 1.00 | |
Borgmoer M6 LM001/2J | ||||
131 | 252301-4 | 0.83 | 1.00 | |
Flensbout M8X12 | ||||
132 | 265324-3 | 1.18 | 1.43 | |
Kogellager 6001Ddw A | ||||
133 | 210163-6 | 1.18 | 1.43 | |
Wiel 230 cpl LM001/2/3/4 | ||||
134 | 141M26-2 | 18.32 | 22.17 | |
Tandwiel 47 LM003/4J | ||||
135 | 227A02-9 | 5.93 | 7.18 | |
Parker 4x12mm LM001J | ||||
136 | 265B00-1 | 0.83 | 1.00 | |
Schroef M5X12 A | ||||
137 | 911213-7 | 0.83 | 1.00 | |
Wielkap LM003/4J | ||||
138 | 413L41-3 | 3.50 | 4.24 | |
Borgring S-12 | ||||
139 | 961052-5 | 0.83 | 1.00 | |
Tandwiel 15 LM003/4J | ||||
140 | 227A01-1 | 2.34 | 2.83 | |
Schroef 5X10 | ||||
141 | 251951-2 | 0.83 | 1.00 | |
Kogellager 6001Ddw A | ||||
142 | 210163-6 | 1.18 | 1.43 | |
Ashouder achter LM001/2J | ||||
143 | 313390-5 | 2.46 | 2.98 | |
Achteras LM002G/4J | ||||
144 | 162C02-3 | 20.08 | 24.30 | |
Borgmoer M6 LM001/2J | ||||
145 | 252301-4 | 0.83 | 1.00 | |
Draadklem 19 LM001/2J | ||||
146 | 347865-2 | 0.83 | 1.00 | |
Met.Schroef Ph2 M5X16Mm Ck A | ||||
147 | 922223-9 | 0.83 | 1.00 | |
Aandrijving LM004J | ||||
148 | 122D28-3 | 96.65 | 116.95 | |
Aandrijfsteun LM001/2/3/4 | ||||
149 | 347A59-5 | 0.83 | 1.00 | |
Tapschroef 5X16 Uc30/35/4020A | ||||
150 | 266388-0 | 0.83 | 1.00 | |
Met.Schroef Ph2 M5X16Mm Ck A | ||||
151 | 922223-9 | 0.83 | 1.00 | |
Kabeltule DLM532/533 | ||||
152 | 683A20-1 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
153 | 162C45-5 | |||
Grasvangzak LM002G/4J | ||||
154 | 162C13-8 | 20.87 | 25.25 | |
Schroef 4X35 | ||||
158 | 911163-6 | 0.83 | 1.00 | |
Draadklem LM001/2J | ||||
159 | 413944-9 | 0.83 | 1.00 | |
Zeskantmoer M4 A | ||||
159C10 | 931102-0 | 0.83 | 1.00 | |
Motorhouder LM001/2/3/4 | ||||
160 | 141M30-1 | 18.39 | 22.25 | |
Veerring 19mm DLM532/533 | ||||
161 | 253455-0 | 0.83 | 1.00 | |
Controller LM001/2/3/4 | ||||
162 | 620J44-0 | 11.86 | 14.35 | |
Met.schr M3x10mm LM001/2/3/4 | ||||
163 | 265C89-5 | 0.83 | 1.00 | |
Veld LM003/4J | ||||
164 | 629B85-5 | 39.88 | 48.25 | |
Schroef 4X30 | ||||
165 | 911158-9 | 0.83 | 1.00 | |
Kogellager 6000Ddw Hm1213C A | ||||
166 | 211289-7 | 12.22 | 14.79 | |
Anker LM003/4J | ||||
167 | 519786-0 | 98.27 | 118.91 | |
Kogellager 6004Llu Hr4010C A | ||||
168 | 211332-2 | 6.38 | 7.72 | |
Doorvoer LM001/2/3/4 | ||||
169 | 422955-3 | 0.83 | 1.00 | |
Motoronderplaat LM001/2/3/4 | ||||
171 | 312D43-7 | 17.82 | 21.56 | |
Kruiskopschroef 5X20 | ||||
172 | 911233-1 | 0.83 | 1.00 | |
Tussenplaat LM001/2/3/4 | ||||
173 | 413L53-6 | 3.44 | 4.16 | |
Schroef 4X16 | ||||
174 | 911126-2 | 0.83 | 1.00 | |
Waaier 170 DLM532/533 | ||||
175 | 240205-2 | 5.06 | 6.12 | |
Meshouder LM002G/4J | ||||
176 | 312D48-7 | 7.64 | 9.24 | |
Tapschroef 4X20 Tm3000C P | ||||
177 | 266424-2 | 0.83 | 1.00 | |
Cirkelmes 53cm | ||||
178 | 191V96-5 | 22.00 | 26.62 | |
Maaimesbout M8x35mm DLM532 A | ||||
179 | 265A69-9 | 0.83 | 1.00 | |
Met.schr. 4x18mm DUC355 | ||||
180 | 265620-9 | 0.83 | 1.00 | |
Vangbakhakenset LM001/2/3/4 | ||||
181 | 183X16-5 | 1.30 | 1.57 | |
Afdekkap onder LM002G/4J | ||||
182 | 413L37-4 | 19.66 | 23.79 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
182C10 | 252329-2 | |||
Vangbakhakenset LM001/2/3/4 | ||||
183 | 183X16-5 | 1.30 | 1.57 | |
Met.schr. 4x18mm DUC355 | ||||
184 | 265620-9 | 0.83 | 1.00 |
