Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita LS002G'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

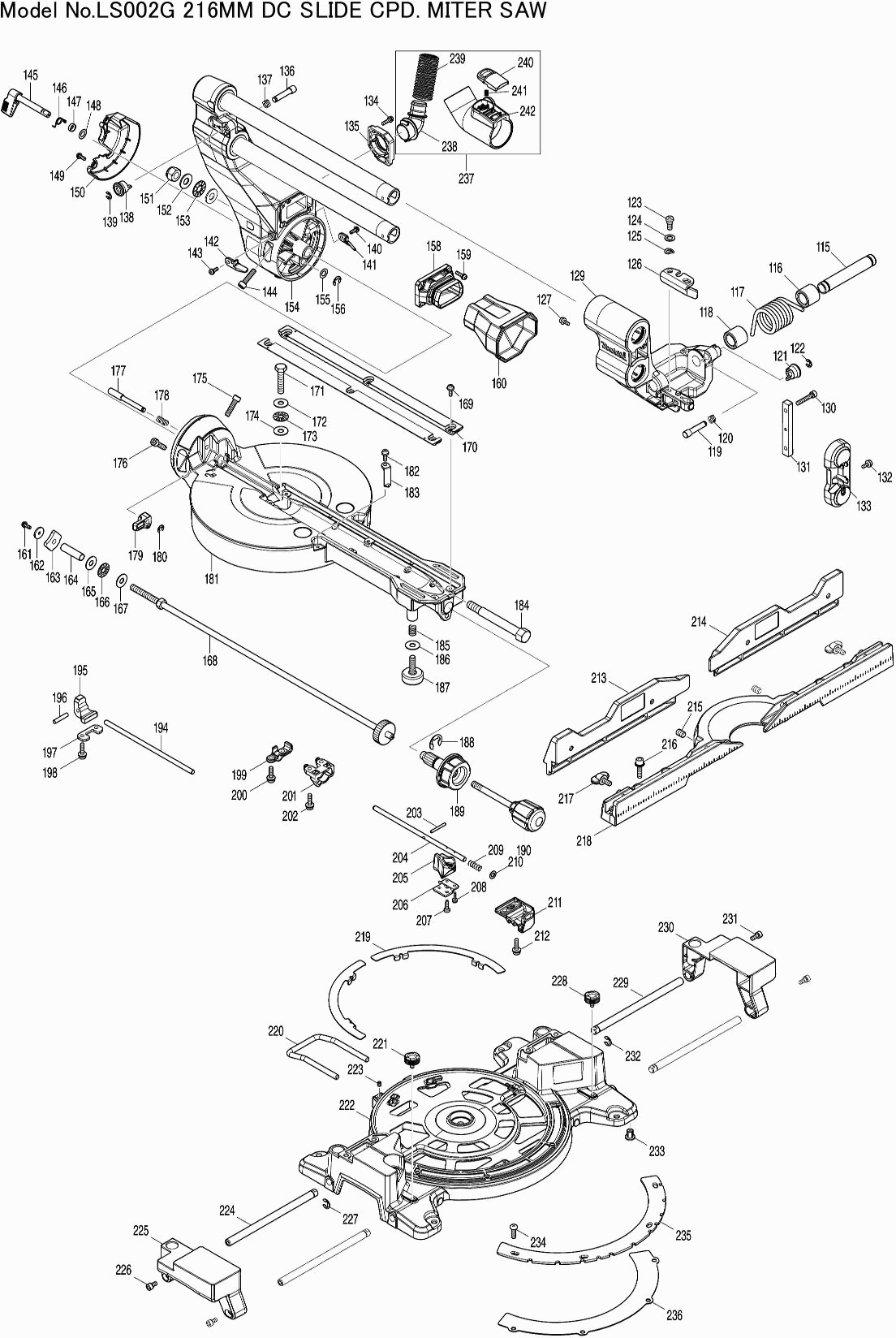

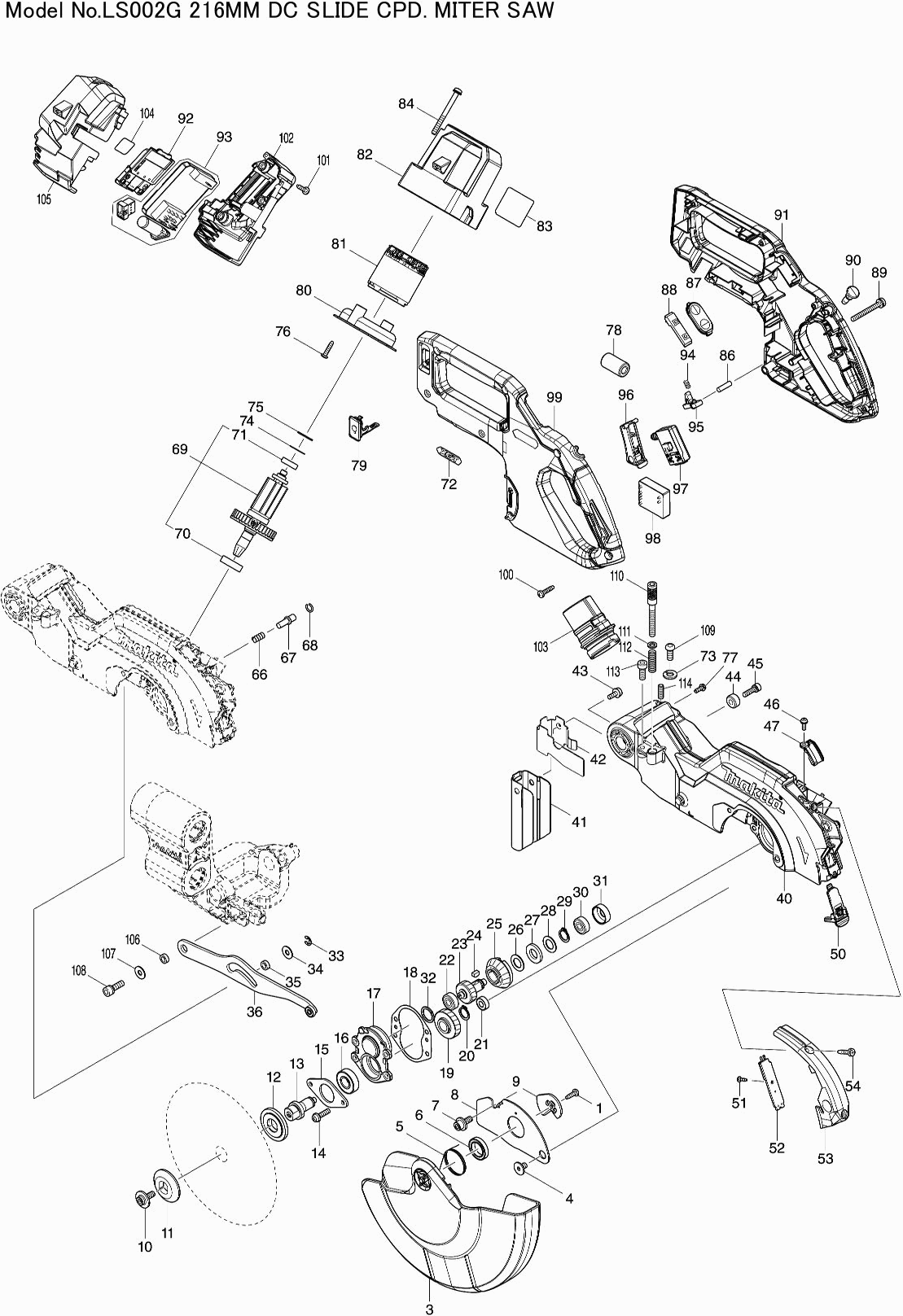

Tekeningen van de Makita LS002G
Onderdelen lijst van de Makita LS002G
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tapschroef 4X14 Ga7020 P | ||||
001 | 266385-6 | 0.83 | 1.00 | |
Verende beschermkap LS002G | ||||
003 | 412933-1 | 17.40 | 21.05 | |
Zeskantbout M6 Ls1040 | ||||
004 | 265985-9 | 1.39 | 1.68 | |
Torsieveer 30 Dls600 | ||||
005 | 232311-7 | 1.18 | 1.43 | |
Kogellager 6803Ddw | ||||
006 | 210150-5 | 2.71 | 3.28 | |
Zeskantbout M6X16Mm Bls713 A | ||||
007 | 266732-1 | 0.83 | 1.00 | |
Plaat afdekkap LS002G | ||||
008 | 347731-3 | 2.71 | 3.28 | |
Centreerplaat Dls600 | ||||
009 | 347059-9 | 3.96 | 4.79 | |
Zeskantbout M6X16Mm Ls0714 A | ||||
010 | 266733-9 | 0.98 | 1.19 | |
Buitenflens 40 Ls0714Fl | ||||
011 | 224275-9 | 6.38 | 7.72 | |
Binnenflens 40 | ||||
012 | 224614-3 | 2.38 | 2.88 | |
As LS002G | ||||
013 | 327697-3 | 3.44 | 4.16 | |
Kruiskopschroef 5X20 | ||||
014 | 911233-1 | 0.83 | 1.00 | |
Lagerborgring 52 LS002G | ||||
015 | 285043-5 | 1.39 | 1.68 | |
Kogellager 6001DW P | ||||
016 | 211131-2 | 9.24 | 11.18 | |
Lagerhuis LS002G | ||||
017 | 312A44-7 | 6.41 | 7.76 | |
Pakking | ||||
018 | 422652-1 | 1.99 | 2.41 | |
Tandwiel 43 | ||||
019 | 227838-0 | 3.44 | 4.16 | |
Borgring S-12 | ||||
020 | 961052-5 | 0.83 | 1.00 | |
Kogellager 696ZZ A | ||||
021 | 210026-6 | 1.99 | 2.41 | |
Kogellager 607Llb A | ||||
022 | 211021-9 | 4.45 | 5.38 | |
Tandwiel 30 | ||||
023 | 227837-2 | 5.09 | 6.16 | |
Inlegspie 4 | ||||
024 | 254011-9 | 0.83 | 1.00 | |
Tandwiel 33 | ||||
025 | 227836-4 | 6.41 | 7.76 | |
Sluitring 12 | ||||
026 | 253744-3 | 0.83 | 1.00 | |
Rubber Ring 12 Ls1016Lb | ||||
027 | 261104-5 | 0.83 | 1.00 | |
Sluitring 12 | ||||
028 | 253744-3 | 0.83 | 1.00 | |
Borgring S-12 | ||||
029 | 961052-5 | 0.83 | 1.00 | |
Kogellager 607Llb A | ||||
030 | 211021-9 | 4.45 | 5.38 | |
Rubberen ring 19 | ||||
031 | 424605-6 | 4.03 | 4.88 | |
Urethaan Ring 15 Dls600 | ||||
032 | 261153-2 | 0.98 | 1.19 | |
Stopring E-5 | ||||
033 | 961018-5 | 0.83 | 1.00 | |
Sluitring 6 BLS713 P | ||||
034 | 253804-1 | 0.83 | 1.00 | |
Ring 6x3,7 LS1013 | ||||
035 | 257163-5 | 1.20 | 1.45 | |
Verbindingsplaat cpl. LS002G | ||||
036 | 140W98-4 | 9.26 | 11.20 | |
Vaste beschermkap LS002G | ||||
040 | 140W84-5 | 63.68 | 77.05 | |
Rubber Pen 4 6413 A | ||||
040C10 | 263002-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
040C20 | 422724-2 | |||
Pen geleider verb.plt LS1013 | ||||
040C30 | 322316-6 | 2.02 | 2.44 | |
Afschermkap LS002G | ||||
041 | 422651-3 | 1.20 | 1.45 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
042 | 165414-1 | |||
Kruiskopschroef 4X12 | ||||
043 | 911119-9 | 0.83 | 1.00 | |
Bus 6 Ls1016Lb | ||||
044 | 257785-1 | 0.83 | 1.00 | |
Inbusbout M5X18Mm | ||||
045 | 922226-3 | 0.83 | 1.00 | |
Schroef 4X12 A | ||||
046 | 911116-5 | 0.83 | 1.00 | |
Kabelgeleider Dls600* | ||||
047 | 458075-7 | 1.67 | 2.02 | |
Lens cpl. LS002G | ||||
050 | 140X03-7 | 1.99 | 2.41 | |
Schroef 3X10 Hr2811 A | ||||
051 | 266421-8 | 0.83 | 1.00 | |
Lichtcircuit LS002G | ||||
052 | 620E07-6 | 5.70 | 6.90 | |
Lichtafdekplaat LS002G | ||||
053 | 141A59-5 | 2.71 | 3.28 | |
Waarschuwingslabel LS002G | ||||
053C10 | 8024V4-4 | 0.83 | 1.00 | |
Zeskantmoer M4 A | ||||
053C20 | 931102-0 | 0.83 | 1.00 | |
Tapschroef Ct4X16 A | ||||
054 | 266034-5 | 0.83 | 1.00 | |
Drukveer 7 | ||||
066 | 231240-1 | 0.83 | 1.00 | |
Blokkeer Pen 6 4110C | ||||
067 | 256633-1 | 0.83 | 1.00 | |
Borgring 8 | ||||
068 | 231928-3 | 0.83 | 1.00 | |
Anker assy LS002G | ||||
069 | 519649-0 | 48.40 | 58.56 | |
Kogellager 6001DW P | ||||
070 | 211131-2 | 9.24 | 11.18 | |
Kogellager 607Llb A | ||||
071 | 211021-9 | 4.45 | 5.38 | |
Label XGT logo | ||||
072 | 8024V5-2 | 0.83 | 1.00 | |
Veerring 6 A | ||||
073 | 253903-9 | 0.83 | 1.00 | |
Sluitring 14 | ||||
074 | 253842-3 | 0.83 | 1.00 | |
Urethaan Ring 15 Dls600 | ||||
075 | 261153-2 | 0.98 | 1.19 | |
Tapschroef 4X18 A | ||||
076 | 265A48-7 | 0.83 | 1.00 | |
Schroef 4X12 A | ||||
077 | 911116-5 | 0.83 | 1.00 | |
Lijn Filter Ub1103* | ||||
078 | 688162-0 | 1.99 | 2.41 | |
Afdekkap DGA701 | ||||
079 | 140F99-0 | 2.36 | 2.86 | |
O-Ring 16 HK1820 P | ||||
079C10 | 213218-6 | 0.83 | 1.00 | |
Label DGA701* | ||||
079C20 | 818H07-8 | 2.71 | 3.28 | |
Tussenplaat LS002G | ||||
080 | 459933-0 | 2.38 | 2.88 | |
Veld LS002G | ||||
081 | 629A26-5 | 27.90 | 33.76 | |
Motorhuis LS002G | ||||
082 | 412926-8 | 8.27 | 10.01 | |
Naamplaat LS002G | ||||
083 | 858A05-8 | 0.83 | 1.00 | |
Schroef 5X55 | ||||
084 | 911278-9 | 0.83 | 1.00 | |
Pen 5 | ||||
086 | 256123-4 | 1.39 | 1.68 | |
Schakelplaat LS002G | ||||
087 | 140X02-9 | 1.39 | 1.68 | |
Label schakel LS002G | ||||
087C10 | 8024V3-6 | 1.20 | 1.45 | |
Schakelunit Bub360 | ||||
088 | 631973-2 | 6.38 | 7.72 | |
Schroef 5X45 | ||||
089 | 911268-2 | 0.83 | 1.00 | |
Deblokkeernkop DLS713 A | ||||
090 | 417113-4 | 0.98 | 1.19 | |
Handgreepset LS002G | ||||
091 | 183R96-5 | 23.04 | 27.88 | |
Aansluitunit HR001G | ||||
092 | 632P64-8 | 8.21 | 9.93 | |
Controller LS002G | ||||
093 | 620E06-8 | 117.63 | 142.33 | |
Drukveer 4 A | ||||
094 | 231026-3 | 0.83 | 1.00 | |
Deblokkkeer Handel Ls800Dw | ||||
095 | 416533-9 | 1.39 | 1.68 | |
Schakelaarhandel LS002G | ||||
096 | 459966-5 | 1.39 | 1.68 | |
Schakelaar C3Xa-1Pspm Dsp600 | ||||
097 | 651083-9 | 19.29 | 23.34 | |
Stroomcircuit LS002G | ||||
098 | 620E08-4 | 15.65 | 18.94 | |
Handgreepset LS002G | ||||
099 | 183R96-5 | 23.04 | 27.88 | |
Tapschroef 4X18 A | ||||
100 | 265A48-7 | 0.83 | 1.00 | |
Tapschroef 4X18 A | ||||
101 | 265A48-7 | 0.83 | 1.00 | |
Batterijhuis LS002G | ||||
102 | 183R92-3 | 7.84 | 9.49 | |
Rubber Pen 6 AC320H P | ||||
102C10 | 263005-3 | 0.83 | 1.00 | |
Stofadapter DLS211 | ||||
103 | 459250-8 | 2.38 | 2.88 | |
Label serienummer LS002G | ||||
104 | 858A11-3 | 0.83 | 1.00 | |
Batterijhuis LS002G | ||||
105 | 183R92-3 | 7.84 | 9.49 | |
Rubber Pen 6 AC320H P | ||||
105C10 | 263005-3 | 0.83 | 1.00 | |
Ring 6x3,7 LS1013 | ||||
106 | 257163-5 | 1.20 | 1.45 | |
Sluitring 6 BLS713 P | ||||
107 | 253804-1 | 0.83 | 1.00 | |
Inbusbout M6X20 A | ||||
108 | 265905-3 | 0.83 | 1.00 | |
Inbusbout M6X17 | ||||
109 | 265484-1 | 0.83 | 1.00 | |
Inbusbout M6x45 | ||||
110 | 265B58-0 | 1.00 | 1.21 | |
Sluitring 6Mm A | ||||
111 | 267214-6 | 0.83 | 1.00 | |
Drukveer 7 Hr2450 | ||||
112 | 233343-7 | 0.83 | 1.00 | |
Zeskantbout M6X16 A | ||||
113 | 265251-4 | 0.83 | 1.00 | |
Stelschroef M6X16 Ls1016L | ||||
114 | 266321-2 | 0.83 | 1.00 | |
Stang 16 | ||||
115 | 327710-7 | 2.71 | 3.28 | |
Bus 17-23mm LS002G | ||||
116 | 416905-8 | 0.98 | 1.19 | |
Drukveer 29 LS002G P | ||||
117 | 231685-3 | 3.44 | 4.16 | |
Bus 17-23mm LS002G | ||||
118 | 416905-8 | 0.98 | 1.19 | |
Blokkeerpen 7-9 LS002G | ||||
119 | 327702-6 | 1.39 | 1.68 | |
Drukveer 7 | ||||
120 | 234316-3 | 0.83 | 1.00 | |
Knop 20 | ||||
121 | 271428-1 | 1.00 | 1.21 | |
Stopring E-5 | ||||
122 | 961018-5 | 0.83 | 1.00 | |
Schroef M6 | ||||
123 | 251267-5 | 0.83 | 1.00 | |
Sluitring 8X14X0,5 Mm | ||||
124 | 253215-0 | 0.83 | 1.00 | |
Veerring 20 Ls0714 | ||||
125 | 253948-7 | 0.83 | 1.00 | |
Blokkeerarm Ls0714 | ||||
126 | 344643-1 | 2.36 | 2.86 | |
Kruiskopschroef 4X12 | ||||
127 | 911119-9 | 0.83 | 1.00 | |
Voorarm Compleet LS002G P | ||||
129 | 140W83-7 | 127.34 | 154.08 | |
Rubber Pen 6 AC320H P | ||||
129C10 | 263005-3 | 0.83 | 1.00 | |
Inbusbout M5X30 Sg1250 | ||||
130 | 922251-4 | 0.83 | 1.00 | |
Vierkantpen LS002G | ||||
131 | 327705-0 | 2.38 | 2.88 | |
Schroef 4X12 A | ||||
132 | 911116-5 | 0.83 | 1.00 | |
Railhouder LS002G | ||||
133 | 412938-1 | 1.99 | 2.41 | |
Schroef 4X16 A | ||||
134 | 911526-6 | 0.83 | 1.00 | |
Inlaat LS002G | ||||
135 | 412947-0 | 1.20 | 1.45 | |
Blokkeerpen 7-9 LS002G | ||||
136 | 327702-6 | 1.39 | 1.68 | |
Drukveer 7 | ||||
137 | 234316-3 | 0.83 | 1.00 | |
Knop 20 | ||||
138 | 271428-1 | 1.00 | 1.21 | |
Stopring E-5 | ||||
139 | 961018-5 | 0.83 | 1.00 | |
Schroef 4X12 A | ||||
140 | 911116-5 | 0.83 | 1.00 | |
Indicatieplaat R LS002G | ||||
141 | 412943-8 | 1.00 | 1.21 | |
Indicatieplaat L LS002G | ||||
142 | 412942-0 | 1.00 | 1.21 | |
Schroef 4X12 A | ||||
143 | 911116-5 | 0.83 | 1.00 | |
Imbusbout M6X25 Dls600 | ||||
144 | 251582-7 | 0.83 | 1.00 | |
Hendel 30 LS002G | ||||
145 | 271466-3 | 4.44 | 5.37 | |
Torsieveer 8 | ||||
146 | 232651-3 | 0.83 | 1.00 | |
Ring 8 | ||||
147 | 257848-3 | 0.83 | 1.00 | |
Sluitring 8X14X0,5 Mm | ||||
148 | 253215-0 | 0.83 | 1.00 | |
Schroef 4X12 A | ||||
149 | 911116-5 | 0.83 | 1.00 | |
Afdekkap LS002G P | ||||
150 | 412934-9 | 1.99 | 2.41 | |
Moer M10-17 A | ||||
151 | 264005-6 | 1.39 | 1.68 | |
Ring 10 Lf1000 | ||||
152 | 253024-7 | 0.83 | 1.00 | |
Druknaaldlager 1023 A | ||||
153 | 216413-7 | 2.71 | 3.28 | |
Arm Compleet LS002G P | ||||
154 | 140W82-9 | 71.56 | 86.59 | |
Indicatielabel LS002G | ||||
154C10 | 8024V1-0 | 0.83 | 1.00 | |
Sluitring 8X14X0,5 Mm | ||||
155 | 253215-0 | 0.83 | 1.00 | |
Stopring E-7 | ||||
156 | 961013-5 | 0.83 | 1.00 | |
Houder stofgeleider LS002G | ||||
158 | 412944-6 | 1.39 | 1.68 | |
Schroef 4X16 A | ||||
159 | 911526-6 | 0.83 | 1.00 | |
Stofgeleider LS002G | ||||
160 | 422648-2 | 3.97 | 4.80 | |
Schroef 4X12 A | ||||
161 | 911116-5 | 0.83 | 1.00 | |
Sluitring 4 Djr188 | ||||
162 | 253400-5 | 0.83 | 1.00 | |
Blokkeerplaat LS002G | ||||
163 | 347759-1 | 1.20 | 1.45 | |
Bus 8 LS002G | ||||
164 | 257849-1 | 1.00 | 1.21 | |
Sluitring 8 | ||||
165 | 253731-2 | 0.83 | 1.00 | |
Druknaaldlager 821 6824+6825 | ||||
166 | 216415-3 | 3.12 | 3.78 | |
Sluitring 8 | ||||
167 | 253731-2 | 0.83 | 1.00 | |
Schakelaarblokkering LS002G | ||||
168 | 162942-7 | 13.83 | 16.73 | |
Kruiskopschroef 4X12 | ||||
169 | 911119-9 | 0.83 | 1.00 | |
Inzaagplaat LS002G P | ||||
170 | 412940-4 | 3.97 | 4.80 | |
Zeskantbout 8X40 | ||||
171 | 265442-7 | 0.83 | 1.00 | |
Sluitring 8 | ||||
172 | 253731-2 | 0.83 | 1.00 | |
Druknaaldlager 821 6824+6825 | ||||
173 | 216415-3 | 3.12 | 3.78 | |
Sluitring 8 | ||||
174 | 253731-2 | 0.83 | 1.00 | |
Imbusbout M6X25 Dls600 | ||||
175 | 251582-7 | 0.83 | 1.00 | |
Imbusbout M6X25 Dls600 | ||||
176 | 251582-7 | 0.83 | 1.00 | |
Stopstang LS002G | ||||
177 | 327704-2 | 1.39 | 1.68 | |
Drukveer 6 Ls1016Lb | ||||
178 | 234122-6 | 0.83 | 1.00 | |
Blokkeerhendel 24 | ||||
179 | 271465-5 | 1.00 | 1.21 | |
Stopring E-5 | ||||
180 | 961018-5 | 0.83 | 1.00 | |
Draaischijf LS002G | ||||
181 | 140W81-1 | 82.47 | 99.79 | |
Schaalverdelinglabel LS002G | ||||
181C10 | 8024U7-1 | 0.83 | 1.00 | |
Indicatielabel LS002G | ||||
181C20 | 8024U8-9 | 0.83 | 1.00 | |
Waarschuwingslabel Ls1019L* | ||||
181C30 | 812X85-6 | 2.71 | 3.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
181C40 | 813L22-1 | |||
Kruiskopschroef 4X12 | ||||
182 | 911119-9 | 0.83 | 1.00 | |
Indicatieplaat LS002G | ||||
183 | 459928-3 | 1.39 | 1.68 | |
Centreerbout LS002G | ||||
184 | 327698-1 | 2.38 | 2.88 | |
Drukveer 9 | ||||
185 | 231418-6 | 0.83 | 1.00 | |
Sluitring 8 | ||||
186 | 253731-2 | 0.83 | 1.00 | |
Stelbout M8X27 Ls0714 Abs A | ||||
187 | 266432-3 | 1.39 | 1.68 | |
Borg Ring E12 Vc2510L * | ||||
188 | 961062-2 | 0.83 | 1.00 | |
Handgreep 46 | ||||
189 | 271464-7 | 15.65 | 18.94 | |
Handgreep 38 LS002G | ||||
190 | 271463-9 | 4.44 | 5.37 | |
Borgstang 6 LS002G | ||||
194 | 327700-0 | 1.20 | 1.45 | |
Draaistopper LS002G | ||||
195 | 313326-4 | 1.39 | 1.68 | |
Pin 5 Ek7651H A | ||||
196 | 256186-0 | 0.98 | 1.19 | |
Stopperhouder LS002G | ||||
197 | 347601-6 | 0.83 | 1.00 | |
Kruiskopschroef 5X20 | ||||
198 | 911233-1 | 0.83 | 1.00 | |
Pinhouder | ||||
199 | 312A46-3 | 3.11 | 3.76 | |
Kruiskopschroef 5X20 | ||||
200 | 911233-1 | 0.83 | 1.00 | |
Geleider LS002G | ||||
201 | 412941-2 | 0.98 | 1.19 | |
Kruiskopschroef 5X20 | ||||
202 | 911233-1 | 0.83 | 1.00 | |
Pen 3 SC102D* | ||||
203 | 256267-0 | 0.83 | 1.00 | |
Blokkeerpen 6 | ||||
204 | 327701-8 | 3.11 | 3.76 | |
Blokkeerhendel 38 | ||||
205 | 412939-9 | 1.20 | 1.45 | |
Hefboomplaat LS002G | ||||
206 | 347760-6 | 1.00 | 1.21 | |
Tapschroef 4X14 Ga7020 P | ||||
207 | 266385-6 | 0.83 | 1.00 | |
Schroef M3X9 A | ||||
208 | 652066-2 | 0.83 | 1.00 | |
Drukveer 6 | ||||
209 | 233201-7 | 0.83 | 1.00 | |
Sluitring 6Mm A | ||||
210 | 267214-6 | 0.83 | 1.00 | |
Tandwieldeksel LS002G | ||||
211 | 312A45-5 | 4.44 | 5.37 | |
Kruiskopschroef 5X20 | ||||
212 | 911233-1 | 0.83 | 1.00 | |
Langsgeleider boven L LS002G | ||||
213 | 140W85-3 | 15.65 | 18.94 | |
Waarschuwingslabel Ls1016Lb | ||||
213C10 | 810503-4 | 2.71 | 3.28 | |
Langsgeleider boven R LS002G | ||||
214 | 140W86-1 | 15.65 | 18.94 | |
Waarschuwingslabel Ls1016Lb | ||||
214C10 | 810503-4 | 2.71 | 3.28 | |
Inbusschroef M8X12 LS002G P | ||||
215 | 266089-0 | 0.83 | 1.00 | |
Zeskantbout M6X25 A | ||||
216 | 922344-7 | 0.83 | 1.00 | |
Vleugelbout 6X15 A | ||||
217 | 265726-3 | 1.18 | 1.43 | |
Achterliniaal LS002G | ||||
218 | 312A38-2 | 37.98 | 45.96 | |
Geleideplaat LS002G | ||||
219 | 347758-3 | 1.20 | 1.45 | |
Borgplaat LS002G | ||||
220 | 327706-8 | 1.99 | 2.41 | |
Stelschroef M5X10 Tbv Langsg A | ||||
221 | 265785-7 | 0.83 | 1.00 | |
Voetzool LS002G | ||||
222 | 140W80-3 | 74.06 | 89.61 | |
Waarschuwingslabel Ls1016Lb | ||||
222C10 | 810486-8 | 2.71 | 3.28 | |
Zeskantbout M5X6 Bsr730 | ||||
223 | 266264-8 | 0.83 | 1.00 | |
Geleidingas 10mm | ||||
224 | 327703-4 | 2.71 | 3.28 | |
Subbasisplaat L LS002G | ||||
225 | 312A42-1 | 17.40 | 21.05 | |
Inbusbout M5X12 | ||||
226 | 922211-6 | 0.83 | 1.00 | |
Stopring E-7 | ||||
227 | 961013-5 | 0.83 | 1.00 | |
Stelschroef M5X10 Tbv Langsg A | ||||
228 | 265785-7 | 0.83 | 1.00 | |
Geleidingas 10mm | ||||
229 | 327703-4 | 2.71 | 3.28 | |
Subbasisplaat R LS002G | ||||
230 | 312A43-9 | 17.40 | 21.05 | |
Inbusbout M5X12 | ||||
231 | 922211-6 | 0.83 | 1.00 | |
Stopring E-7 | ||||
232 | 961013-5 | 0.83 | 1.00 | |
Kap 13mm LS002G A | ||||
233 | 286044-6 | 0.83 | 1.00 | |
Metaalschroef M5 Ls1019L | ||||
234 | 251546-1 | 0.83 | 1.00 | |
Schaalverdeling LS002G | ||||
235 | 347756-7 | 3.97 | 4.80 | |
Blokkeerplaat LS002G | ||||
236 | 347757-5 | 2.71 | 3.28 | |
Stofzuigeradapterset LS002G | ||||
237 | 127692-1 | 12.06 | 14.59 | |
Slangverbinder LS002G | ||||
238 | 412945-4 | 2.71 | 3.28 | |
Stofafzuigslang LS002G | ||||
239 | 245062-3 | 4.44 | 5.37 | |
Schakelknop A DCL281F | ||||
240 | 458939-5 | 0.83 | 1.00 | |
Drukveer 5 | ||||
241 | 232485-4 | 0.83 | 1.00 | |
Slangtule LS002G | ||||
242 | 412946-2 | 5.70 | 6.90 |
