Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita LS1016L'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

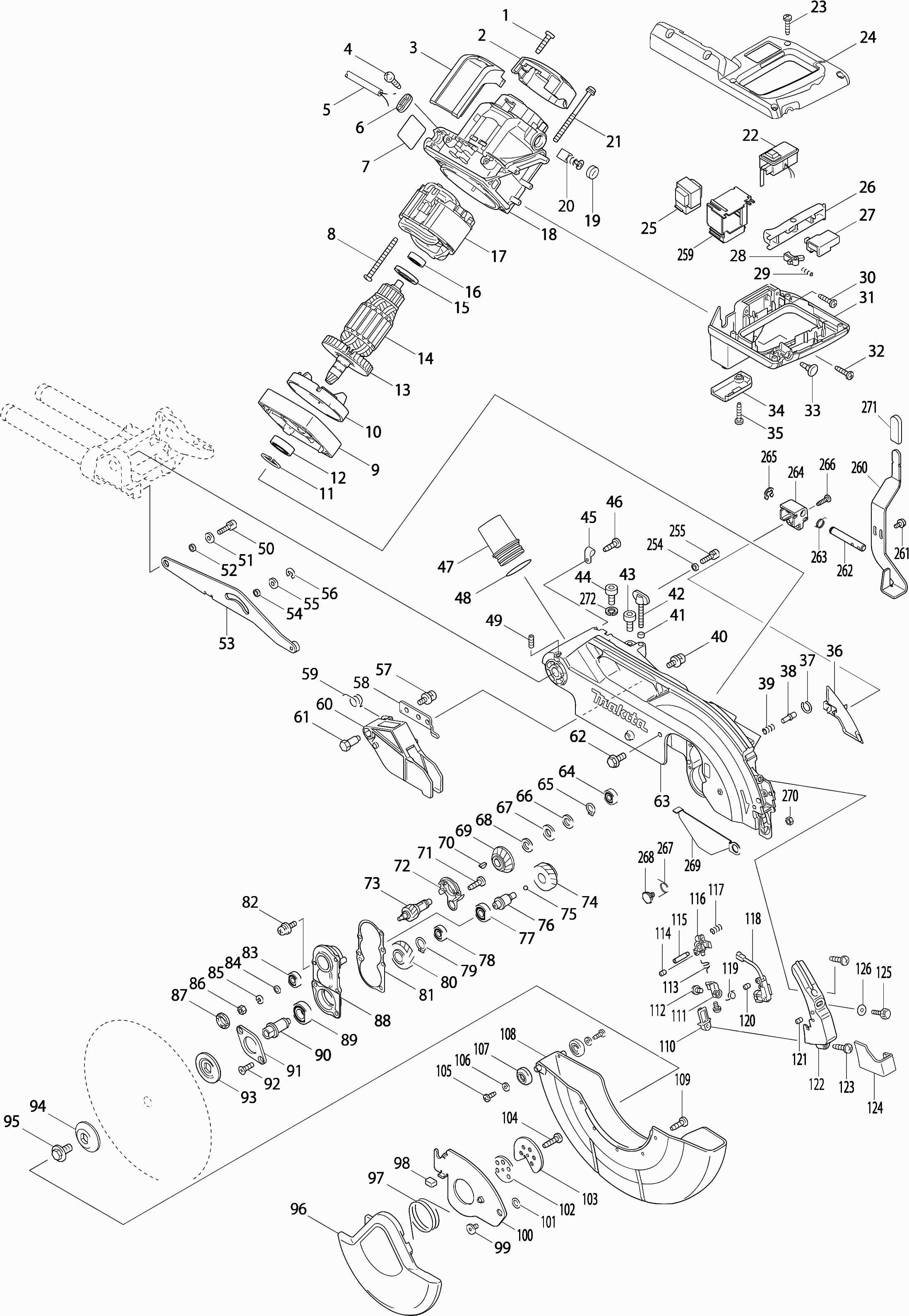

Tekeningen van de Makita LS1016L

Onderdelen lijst van de Makita LS1016L

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Tapschroef 4X18 A
001 265A48-7 0.83 1.00
Zijdeksel Ls1016Lb
002 450999-3 3.28 3.97
Toerenregelcircuit Ls1016Lb
003 631866-3 28.02 33.90
Tapschroef 4X18 A
004 265A48-7 0.83 1.00
Netsnoer 2X1.50 4.0Mtr A
005 695123-3 21.08 25.51
Klemstrip 9555Nb/Bo3711 A
006 687124-5 0.83 1.00
Naamplaat Ls1016Lb
007 866468-8 2.71 3.28
Tapschroef Pt 5X55 Hr5001C A
008 266095-5 0.98 1.19
Motorsteun Ls1016Lb
009 318399-2 8.27 10.01
Tussenplaat Ls1016Lb
010 451001-5 0.83 1.00
Borgring S-17
011 961057-5 0.83 1.00
Kogellager 6003DDW P
012 210301-0 5.80 7.02
Waaier 80 Ls1013
013 240001-8 3.28 3.97
Anker 220V Ls1016Lb
014 517824-2 48.40 58.56
Isolatiering
015 681642-5 8.21 9.93
Kogellager 6000Zz Ls10/1216L
016 210067-2 1.18 1.43
Veld 240V Ls1016Lb
017 596349-9 32.15 38.90
Statorveertje Cb5
017A 654020-2 0.83 1.00
Klembus 2Mm Tbv Stat.Veer
017B 654502-4 0.83 1.00
Motorhuis Cpl Ls1016Lb
018 158958-8 30.69 37.13
Koolborstelhouderdop A
019 643650-4 0.83 1.00
Koolborstel Set Cb-153 A
020 194985-1 3.96 4.79
Schroef M6X80Mm Ls1016Lb
021 911948-0 0.83 1.00
Afdekkap Ls1016Lb
022 451015-4 1.00 1.21
Tapschroef 4X18 A
023 265A48-7 0.83 1.00
Handgreepdeksel Ls1016Lb
024 450998-5 5.06 6.12
Schakelhandel Ls1016Lb
026 451003-1 1.18 1.43
Schakelaar Tg72B-1 Ls1016Lb
027 650618-3 10.50 12.70
Deblokkeer Handel Lf1000
028 416356-5 1.39 1.68
Drukveer 4 A
029 231026-3 0.83 1.00
Tapschroef 4X18 A
030 265A48-7 0.83 1.00
Handgreep Ls1016Lb
031 140049-9 7.22 8.74
Waarschuwingslabel Ls1016Lb
031 810486-8 2.71 3.28
Tapschroef 4X18 A
032 265A48-7 0.83 1.00
Deblokkeerknop Ls1016Lb A
033 451037-4 1.00 1.21
Afdekplaat LS1016LB A
034 457662-9 0.83 1.00
Tapschroef 4X18 A
035 265A48-7 0.83 1.00
Beschermkap Ls1016Lb
036 451004-9 0.83 1.00
Borgring 8
037 231928-3 0.83 1.00
Blokkeer Pen 6 4110C
038 256633-1 0.83 1.00
Drukveer 7
039 231240-1 0.83 1.00
Schroef 4X10
040 911113-1 0.83 1.00
Kunststof Ring 5 P
041 262001-8 1.39 1.68
Vleugelbout M6X43
042 265717-4 1.99 2.41
Inbusbout M8X20Mm Ck
043 266488-6 0.83 1.00
Inbusbout M6X20 A
044 265905-3 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
044A 922332-4
Trekontlasting
045 687042-7 0.83 1.00
Tapschroef M4X12Mm Ck A
046 266026-4 0.83 1.00
Stofafzuigadapter afkortzaag
047 419277-0 3.00 3.63
O-Ring 35
048 213460-9 1.18 1.43
Stelschroef M6X16 Ls1016L
049 266321-2 0.83 1.00
Inbusbout M6X20 A
050 265905-3 0.83 1.00
Sluitring 6 BLS713 P
051 253804-1 0.83 1.00
Ring 6x3,7 LS1013
052 257163-5 1.20 1.45
Verbindingsplaat Ls1016L
053 158960-1 9.24 11.18
Ring 6x3,7 LS1013
054 257163-5 1.20 1.45
Sluitring 6 BLS713 P
055 253804-1 0.83 1.00
Stopring E-5
056 961018-5 0.83 1.00
Schroef 4X10
057 911113-1 0.83 1.00
Montage Steun Ls1016Lb
058 346050-4 0.83 1.00
Torsieveer 11 Lh1040F
059 231675-6 0.83 1.00
Afschermkap Ls1016Lb A
060 453634-2 3.12 3.78
Geleidings Bus Ls1016Lb
061 325645-6 0.98 1.19
Inbusbout M8X20Mm 5008Mg
062 266283-4 1.18 1.43
Vaste Beschermkap Ls1016Lb A
063 140085-5 78.06 94.45
Kogellager 608Ddw A
064 210005-4 4.45 5.38
Borgring S-12
065 961052-5 0.83 1.00
Sluitring 12
066 253744-3 0.83 1.00
Rubber Ring 12 Ls1016Lb
067 261104-5 0.83 1.00
Sluitring 12
068 253744-3 0.83 1.00
Tandwiel 32 Ls1016Lb
069 227550-2 5.71 6.91
Inlegspie 4
070 254001-2 0.83 1.00
Tapschroef M4X12Mm Ck A
071 266026-4 0.83 1.00
Afdichting Ls1016Lb
072 451002-3 0.83 1.00
Tandwiel 14 Ls1016Lb
073 227701-7 5.30 6.41
Tandwiel 27 Ls1016Lb
074 227702-5 5.30 6.41
Stalen Kogel 4
075 216024-8 0.83 1.00
Tandwielas Ls1016Lb
076 325643-0 3.28 3.97
Kogellager 6000Zz Ls10/1216L
077 210067-2 1.18 1.43
Kogellager 608Ddw A
078 210005-4 4.45 5.38
Borgring S-15
079 961055-9 0.83 1.00
Tandwiel 28 Ls1016Lb
080 227703-3 5.30 6.41
Pakking Ls1016Lb
081 442147-8 2.02 2.44
Schroef 5X16 A
082 911224-2 0.83 1.00
Kogellager 608Ddw A
083 210005-4 4.45 5.38
Sluitring 5
084 267010-2 0.83 1.00
Veerring 5MM DLS211
085 253427-5 0.83 1.00
Zeskantmoer M5 A
086 931202-6 0.83 1.00
Lager Borgring 14-23 Bcs550
087 285847-5 4.45 5.38
Lagerhuis Ls1016Lb
088 158957-0 11.32 13.70
Rubber Pen 4 6413 A
088A 263002-9 0.83 1.00
Kogellager 6002Ddw A
089 211236-8 9.24 11.18
Zaagas Ls1016Lb
090 325644-8 5.06 6.12
Lagerborging 51 Ls1016Lb
091 285732-2 0.83 1.00
Verzonkenschroef M5 P
092 265034-2 0.83 1.00
Binnenflens 53 Ls1016Lb
093 224431-1 3.54 4.28
Buitenflens 53 Ls1016Lb
094 224432-9 3.54 4.28
Zeskantbout M10X20 Ls1214F A
095 266755-9 2.36 2.86
Beschermkap Ls1016Lb
096 158959-6 11.52 13.94
Torsieveer 45 Ls1016Lb
097 231634-0 2.02 2.44
Buffer Ls1016Lb
098 424190-9 0.83 1.00
Zeskantbout M6 Ls1040
099 265985-9 1.39 1.68
Afdekplaat Ls1016Lb
100 346048-1 4.45 5.38
Veerring 10
101 253932-2 0.83 1.00
Centreerplaatring Ls1016Lb
102 344539-6 1.39 1.68
Centreerplaat Ls1016Lb
103 346047-3 0.98 1.19
Tapschroef Ct4X16 A
104 266034-5 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
105 266020-6
Sluitring M4
106 941051-3 0.83 1.00
Roller Ls1016Lb
107 424193-3 0.83 1.00
Verende Beschermkap Ls1016Lb
108 451754-6 14.59 17.65
Tapschroef M4X12Mm Ck A
109 266026-4 0.83 1.00
Afdekplaat Ls1016Lb
122 451016-2 1.46 1.77
Tapschroef Ct4X16 A
123 266034-5 0.83 1.00
Beschermplaat Ls1016Lb
124 451038-2 0.83 1.00
Kruiskop Schroef M4 3901
127 265026-1 1.39 1.68
Sluitring 5 DCU180 P
128 941102-2 0.83 1.00
Drukveer 7 Sp6000
129 233267-7 0.98 1.19
Sluitring 5 DCU180 P
130 941102-2 0.83 1.00
Knop 45 Ls1016Lb
131 272261-4 0.83 1.00
Verbindingsbus Ls1016Lb
132 325651-1 1.67 2.02
Sluitring 6 BLS713 P
133 253804-1 0.83 1.00
Bovenaanslag R Ls1016Lb A
134 142813-4 23.05 27.89
Waarschuwingslabel Ls1016Lb
134 810503-4 2.71 3.28
Glijplaat Ls1016Lb
135 346058-8 0.83 1.00
Onderaanslag R Ls1016Lb
136 318596-0 19.23 23.27
Knopbout M6X18Mm Ls1016Lb
137 265783-1 1.18 1.43
Achterlineaal Ls1016Lb
138 318411-8 41.77 50.54
Inbusbout M8X25 Ls1016Lb
139 922443-5 1.18 1.43
Pen 4 Duc252 A
140 256184-4 0.83 1.00
Zeskantbout M5X6 Bsr730
141 266264-8 0.83 1.00
Knopbout M6X18Mm Ls1016Lb
142 265783-1 1.18 1.43
Onderaanslag L Ls1016Lb
143 318595-2 19.23 23.27
Bovenaanslag L Ls1016Lb A
144 142812-6 23.06 27.90
Waarschuwingslabel Ls1016Lb
144 810503-4 2.71 3.28
Blokkeerarm Ls1016Lb
145 346049-9 1.39 1.68
Veerring 20 Ls0714
146 253948-7 0.83 1.00
Sluitring 8X14X1Mm
147 253835-0 0.83 1.00
Schroef M6
148 251267-5 0.83 1.00
Bus Ls1016Lb
149 451036-6 1.18 1.43
Stang 16 Ls1016Lb
150 323740-6 3.54 4.28
Knop 20
151 271601-3 0.83 1.00
O-Ring 5
152 213021-5 0.83 1.00
Blokkeerpen Ls1013 A
153 324183-5 0.98 1.19
Torsieveer 35Mm Ls1016Lb
154 233537-4 5.71 6.91
Tapschroef M4X12Mm Ck A
155 266026-4 0.83 1.00
Borgring Ls1016Lb
156 158962-7 0.83 1.00
Rubber Pen 4 6413 A
156A 263002-9 0.83 1.00
Zaagarm Ls1016Lb
157 158961-9 40.56 49.08
Knopbout M6X18Mm Ls1016Lb
158 265783-1 1.18 1.43
Drukveer 7
159 231240-1 0.83 1.00
Tapschroef Ct4X16 A
160 266034-5 0.83 1.00
Draagarm Ls1016Lb
161 158963-5 76.04 92.01
Vilten Ring 25 Ls0714
161A 262077-5 1.39 1.68
Rubber Pen 6 AC320H P
161B 263005-3 0.83 1.00
BorgplaatLs0714
161C 344638-4 1.02 1.23
Zaagarmplaat Ls1016Lb
162 318403-7 8.59 10.39
Inwendig Zeskant Bout M6X8
163 265894-2 0.83 1.00
Tapschroef M4X12Mm Ck A
164 266026-4 0.83 1.00
Trekontlasting
165 687042-7 0.83 1.00
Schroef 4X10
166 911113-1 0.83 1.00
Moer M10-17 A
167 264005-6 1.39 1.68
Ring 10 Lf1000
168 253024-7 0.83 1.00
Druknaaldlager 1023 A
169 216413-7 2.71 3.28
Vastzethandel Ls1016Lb
170 451019-6 2.71 3.28
Kantelasbout M10 LS1016LB
171 265589-7 2.84 3.44
Ring 10 Lf1000
172 253024-7 0.83 1.00
Vergrendelknop Ls1016Lb
173 415208-7 1.39 1.68
Drukveer 12
174 233031-6 0.83 1.00
Inbusbout M8X20Mm Ck
175 266488-6 0.83 1.00
Aanslag Ls1016Lb
176 318405-3 2.84 3.44
Borgring S-12
177 961052-5 0.83 1.00
Sluitring 12
178 253744-3 0.83 1.00
Torsieveer 14 Ls1016Lb
179 231646-3 0.83 1.00
Rubber Ring 9Mm Ls1016Lb
180 262158-5 0.83 1.00
Rubber Ring 9
180 262051-3 0.83 1.00
Plaat Ls1016Lb*
181 346071-6 0.98 1.19
Inbusbout M8X20Mm Ck
182 266488-6 0.83 1.00
Afdekkap Ls1016Lb
183 451008-1 3.12 3.78
Tapschroef Ct4X16 A
184 266034-5 0.83 1.00
Markeerpunt Ls0714
185 343678-9 1.04 1.26
Tapschroef Ct4X16 A
186 266034-5 0.83 1.00
Glijarm Ls1016Lb
187 158964-3 40.83 49.40
Schaalverdelinglabel Ls1016Lb
187 816927-2 2.71 3.28
Indicatielabel Ls1016Lb
187 816937-9 2.71 3.28
Rubber Pen 6 AC320H P
187A 263005-3 0.83 1.00
Inbusbout M8X20Mm Ck
188 266488-6 0.83 1.00
Stopring E-4
189 961011-9 0.83 1.00
Nok Ls1016Lb
190 451044-7 0.83 1.00
Stang 6Mm Ls1016Lb
191 325656-1 1.02 1.23
Knop 22 Ls1016Lb
192 272262-2 0.83 1.00
Schroef 4X10
193 911113-1 0.83 1.00
Drukveer 6 Ls1016Lb
194 234122-6 0.83 1.00
Blokkeerpen 8 Ls1216Lb *
195 325865-2 1.00 1.21
Bladveer Ls1016Lb
196 232250-1 0.83 1.00
Centreerbout Ls1016Lb
197 325646-4 2.36 2.86
Aanduidplaat Ls1016Lb
198 451039-0 1.02 1.23
Afdekkap Ls1016Lb
199 451070-6 0.83 1.00
Tapschroef Ct4X16 A
200 266034-5 0.83 1.00
Vierkant Pen Ls1016Lb *
201 158967-7 2.71 3.28
Rubber Pen 6 AC320H P
201A 263005-3 0.83 1.00
Zeskantbout M5X30 Ls0714
202 925251-3 0.83 1.00
Tapschroef M4X12Mm Ck A
203 266026-4 0.83 1.00
Inzaagplaat Ls1016Lb
204 451013-8 2.71 3.28
Zeskantbout M8X45Mm Ls1016Lb
205 265585-5 0.83 1.00
Revet 8Mm A
206 253762-1 0.98 1.19
Draaiplateau Ls1016Lb*
207 140142-9 78.60 95.11
Indicatielabel Ls1016Lb
207 816930-3 2.71 3.28
Tapschroef M4X12Mm Ck A
208 266026-4 0.83 1.00
Indicatieplaat Ls1016Lb
209 451009-9 1.02 1.23
Kartelplaat Ls1016Lb
210 451011-2 0.83 1.00
Tapschroef 4X14 Ga7020 P
211 266385-6 0.83 1.00
Sluitring M4
212 941051-3 0.83 1.00
Tapschroef M4X12Mm Ck A
213 266026-4 0.83 1.00
Klemplaat Ls1016Lb
214 346052-0 5.09 6.16
Kap LS1019L
215 286039-9 0.83 1.00
Stopring E-7
216 961013-5 0.83 1.00
Nok Ls1016Lb
217 313165-2 3.12 3.78
Drukveer 11
218 231131-6 0.83 1.00
Ring 10
219 267047-9 0.83 1.00
Handgreep 50 Ls1016Lb
220 273666-1 4.45 5.38
Pinhouder Ls1016Lb
221 318410-0 4.45 5.38
Tapschroef Ct4X16 A
222 266034-5 0.83 1.00
Deblokkeerhandel Ls1016Lb
223 451010-4 1.18 1.43
Blokkeerplaat Ls0714
224 345272-3 1.18 1.43
Tapschroef Ct4X16 A
225 266034-5 0.83 1.00
Schroef M6X12 Ls1016Lb
226 266505-2 0.83 1.00
Klemplaat Ls1016Lb
228 346051-2 8.21 9.93
Drukveer 13 Ls1016Lb
229 234104-8 0.83 1.00
Borstschroef M5 Ls0714
230 266306-8 1.67 2.02
Drukveer 6 Ls0714
231 231325-3 0.83 1.00
Pen 3 T221Dw
232 256158-5 0.83 1.00
Blokkeerpen 6Mm Ls1016Lb
233 325649-8 1.18 1.43
Lagerhuis Ls1016Lb
234 158968-5 47.10 56.99
Tandwiel 43 Ls1016L *
235 451018-8 1.75 2.12
Bladveer Ls1016Lb
236 232249-6 0.83 1.00
Tapschroef M4X12Mm Ck A
237 266026-4 0.83 1.00
Inbusb M8X25 Ck/Zwt LF1000 P
238 922442-7 0.83 1.00
Voetdop Ls1016Lb
239 421845-7 0.98 1.19
Sluitring 4 Dcs230T A
240 267195-4 0.83 1.00
Tapschroef M4X12Mm Ck A
241 266026-4 0.83 1.00
Voetzool Ls1016Lb
242 140054-6 112.06 135.59
Waarschuwingslabel Ls1016Lb
243 810495-7 2.84 3.44
Waarschuwingslabel Ls1013
246 817283-3 0.83 1.00
Schaalverdeling Ls1016Lb
247 816920-6 5.71 6.91
Schuifplaat Ls1016Lb
248 451012-0 5.30 6.41
Tapschroef M4X12Mm Ck A
249 266026-4 0.83 1.00
Tapschroef Ct4X16 A
250 266034-5 0.83 1.00
Bladveer Ls1013
251 232075-3 0.98 1.19
Waarschuwingslabel Ls1013
252 817283-3 0.83 1.00
Bus 6 Ls1016Lb
254 257785-1 0.83 1.00
Inbusbout M5X18Mm
255 922226-3 0.83 1.00
Stalen Kogel 4
256 216024-8 0.83 1.00
Sluitring 4 A
257 253874-0 0.83 1.00
Tapschroef 4X20
258 266042-6 0.83 1.00
Kap Ls1013
259 421589-9 0.83 1.00
Deblokkeerhandel Ls1016Lb
260 346075-8 2.02 2.44
Schroef 4X10
261 911114-9 0.83 1.00
Inbusbout M4X10 Bpt350 A
261A 922112-8 0.83 1.00
Stang 8 Ls1016Lb *
262 325664-2 0.83 1.00
Trekveer 8 Ls1040
263 231633-2 0.83 1.00
Ashouder Ls1016Lb
264 451129-9 0.83 1.00
Niet meer leverbaar, geen vervanging
265 259053-8
Tapschroef Ct4X16 A
266 266034-5 0.83 1.00
Torsieveer 11 Ebh253U
267 233540-5 1.24 1.50
Inbusbout M5 Ls1016Lb
268 266514-1 0.83 1.00
Beschermkap Ls1016Lb
269 346123-3 0.83 1.00
Zeskantmoer M5 A
270 931202-6 0.83 1.00
Veerring 6 A
271 253903-9 0.83 1.00
Dunne Sluitring 14
272 253313-0 0.83 1.00

Er bevinden zich 0 artikelen in uw winkelwagen.
