Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita LS1017L'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita LS1017L

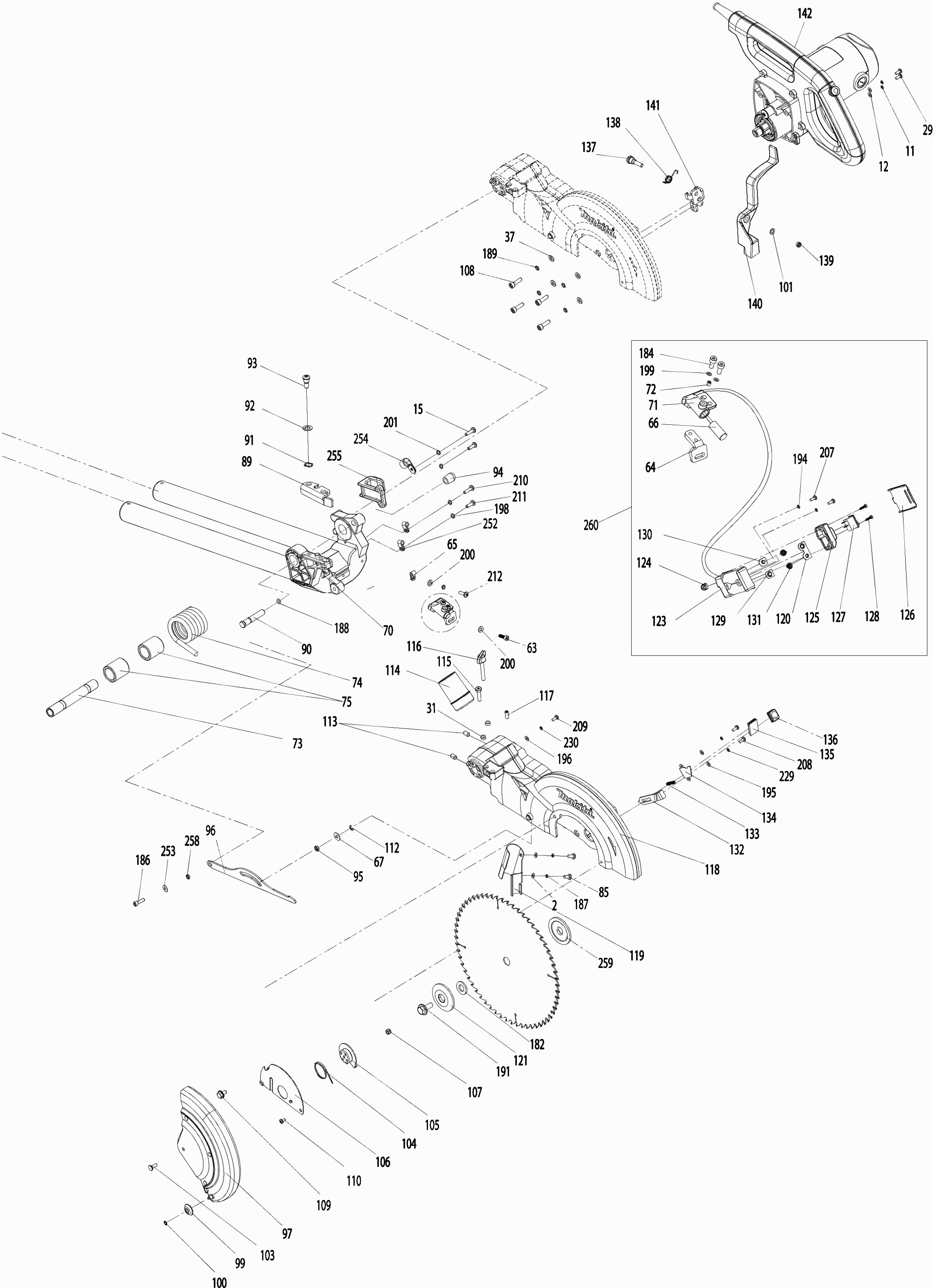

Onderdelen tekening 1

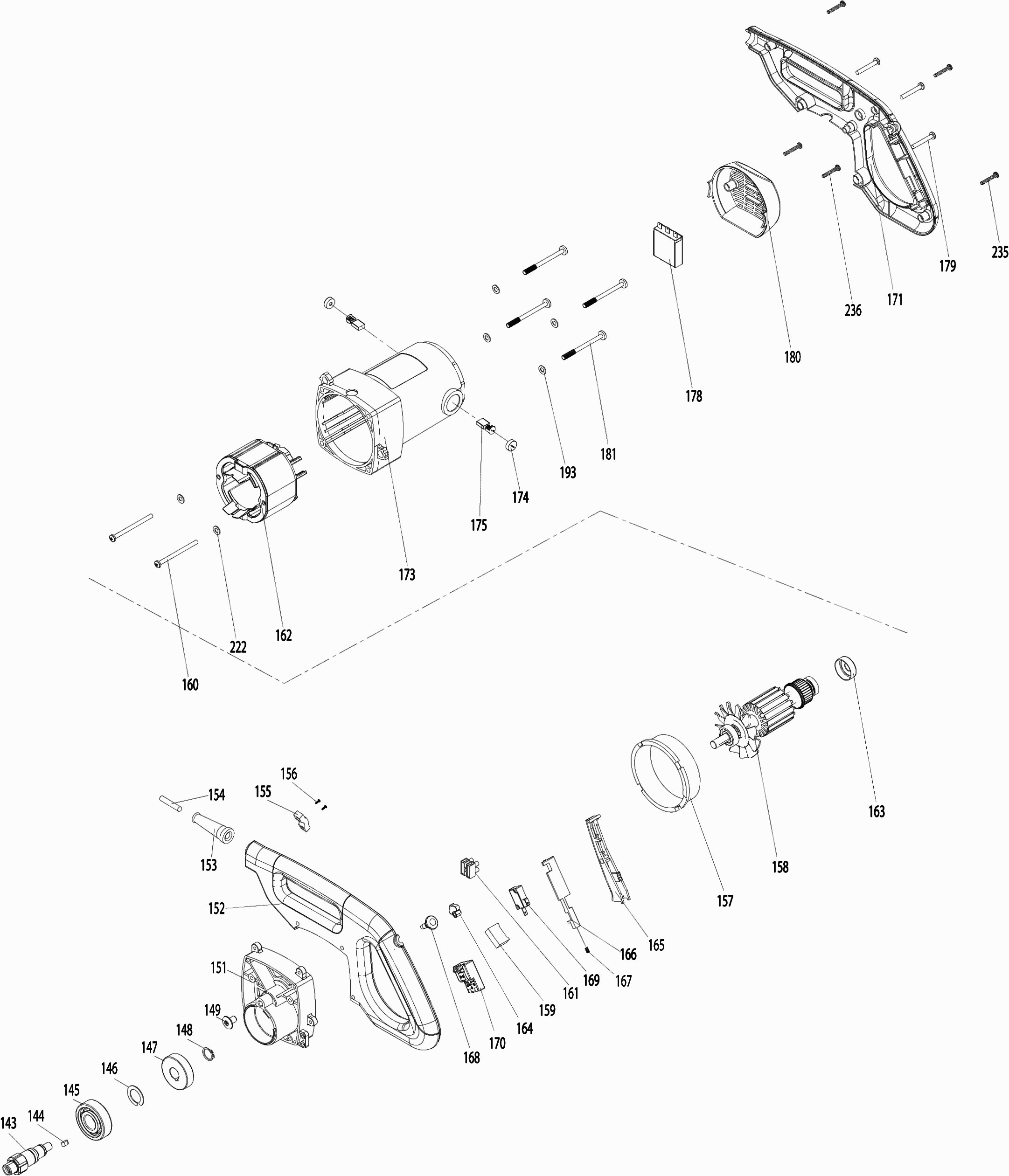

Onderdelen tekening 2

Onderdelen tekening 3

Onderdelen lijst van de Makita LS1017L

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Metaalschroef M5x20mm
001 JM23100006@141 0.83 1.00
Sluitring 5mm
002 JM23100007@141 0.83 1.00
Rubberdop
003 JM23100008@141 1.43 1.73
Borgmoer M10
004 JM23100009@141 0.83 1.00
Sluitring 10mm
005 JM23100010@141 0.83 1.00
Voetzool
006 JM23100300@141 95.74 115.85
Label "waarschuwing"
006A JM2708A060@141 2.80 3.39
Label "gradenaanduiding"
006C20 JM23100012@141 2.80 3.39
Label "gradenaanduiding"
007 JM23100012@141 2.80 3.39
Sterknop
009 JM23100013@141 1.21 1.46
Schroef 6X20
009 JM00000074@141 0.83 1.00
Metaalschroef M4x15mm
010 JM23100014@141 0.83 1.00
Veerring M4
011 942051-6@141 0.83 1.00
Sluitring 4mm
012 JM23100016@141 0.83 1.00
Glijplaat
013 JM23100017@141 2.80 3.39
Vergrendelplaat "a"
014 JM23100018@141 2.08 2.52
Metaalschroef M4x18mm
015 JM23100019@141 0.83 1.00
Vergrendelplaat "b"
016 JM23100020@141 2.08 2.52
Borgveer
017 JM23100021@141 1.72 2.08
Blokkeerpen
018 JM23100022@141 1.72 2.08
Drukplaat
019 JM23100023@141 1.21 1.46
Blokkeeras B
020 JM23100024@141 2.80 3.39
Houder
021 JM23100025@141 1.72 2.08
Blokkeeras A
022 JM23100026@141 1.21 1.46
Blokkeerhandel
023 JM23100027@141 2.80 3.39
Draaiplateau
024 JM23100310@141 70.59 85.41
Schaalverdeling hoek
024C10 JM23100036@141 2.93 3.55
Pin 4x20mm
024C20 JM23100038@141 0.83 1.00
Blokkeeras
024C30 JM23100039@141 2.80 3.39
Borgmoer M10
024C40 JM23100009@141 0.83 1.00
Inzaagplaat
025 JM23100029@141 3.65 4.42
Markeerpunt
026 JM23100030@141 1.21 1.46
Metaalschroef M5x15mm
027 JM23100031@141 0.83 1.00
Centreerbout
028 JM23100032@141 3.22 3.90
Metaalschroef M4x12mm
029 JM23100033@141 0.83 1.00
Inbusbout M6x28mm
030 JM23100034@141 1.06 1.28
Borgring
031 JM23100035@141 0.83 1.00
Schaalverdeling hoek
032 JM23100036@141 2.93 3.55
Glijplaat
033 JM23100037@141 1.21 1.46
Pin 4x20mm
034 JM23100038@141 0.83 1.00
Blokkeeras
035 JM23100039@141 2.80 3.39
Inbusbout M6x20mm
036 JM23100040@141 1.06 1.28
Sluitring
037 JM23100041@141 0.83 1.00
Aanslag 45gr.
038 JM23100042@141 3.65 4.42
Borgring 12mm
039 JM27100102@141 0.83 1.00
Sluitring 12x20x1mm
040 JM23100044@141 0.83 1.00
Aanslagas
041 JM23100045@141 2.08 2.52
Veer
042 JM23100046@141 1.27 1.54
Aanslag 90Gr Ls1017L
043 JM23100047@141 4.08 4.94
Markeerpunt
044 JM23100048@141 1.21 1.46
Drukveer
045 JM23100049@141 1.21 1.46
Armhouder
046 JM23100330@141 80.00 96.80
Geen informatie beschikbaar, niet bestelbaar
046-1 JM00000415@141
Aanslagas
046C10 JM23100045@141 2.08 2.52
Dempingsbuffer
046C20 JM23100081@141 1.72 2.08
Linear lager
046C30 JM23100085@141 14.23 17.22
Borgschroef M6x8
046C40 JM23100087@141 0.83 1.00
Dempingsbuffer
046C50 JM23100081@141 1.72 2.08
Borgpen
047 JM23100051@141 1.01 1.22
Klemplaat
048 JM23100052@141 1.06 1.28
Komplaat
049 JM23100053@141 1.06 1.28
Glijlager
050 JM23100054@141 6.58 7.96
Sluitring 10x26x2,5mm
051 JM23100055@141 1.06 1.28
Afstandbus
052 JM23100056@141 1.27 1.54
Moer
053 JM23100057@141 1.02 1.23
Handgreep
054 JM23100058@141 2.80 3.39
Achteraanslag
055 JM23200037@141 31.62 38.26
Sluitring 8mm
056 JM23100060@141 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
057 JM23100061@141
Inbusbout M8x30mm
058 JM23100062@141 1.01 1.22
Plaat
059 JM23100063@141 1.43 1.73
Geen informatie beschikbaar, niet bestelbaar
060A JM23100320@141
Label "veiligheid"
060A01 JM23180060@141 2.80 3.39
Achteraanslag Li
060B JM23210006@141 10.81 13.08
Metaalschroef M4x8mm
061 JM23100065@141 0.83 1.00
Vleugelbout M6x20mm
062 JM23100066@141 2.80 3.39
Inbusbout M4x12mm
063 JM23100067@141 0.83 1.00
Inbusbout M4x10mm
063 JM23100146@141 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
064 JM23100068@141
Trekontlaster "laser"
065 JM23100069@141 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
066 JM23100070@141
Sluitring 6mm
067 JM23100071@141 0.83 1.00
Trekontlaster
068 JM23100072@141 0.83 1.00
Kabelgeleidersteun
069 JM23100073@141 1.72 2.08
Geen informatie beschikbaar, niet bestelbaar
070 JM23100342@141
Label "veiligheid"
070A JM23180059@141 2.93 3.55
Pin 5x30mm
070C10 JM23100145@141 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
071 JM23100075@141
Inbusbout M4X6MM LS1018L
072 JM23300038@141 0.83 1.00
Verbindingsas
073 JM23100077@141 2.80 3.39
Torsieveer
074 JM23100078@141 7.44 9.00
Vulbus
075 JM23100079@141 1.01 1.22
Glijstang
076 JM23100343@141 84.94 102.78
Dempingsbuffer
077 JM23100081@141 1.72 2.08
Lagerplaat
078 JM23100082@141 1.72 2.08
Afstandhouder
079 JM23100083@141 1.02 1.23
Stofring
080 JM23100084@141 0.83 1.00
Linear lager
081 JM23100085@141 14.23 17.22
Vastzetknop
082 JM23100086@141 1.02 1.23
Borgschroef M6x8
083 JM23100087@141 0.83 1.00
Drukveer
084 JM23100088@141 1.02 1.23
Metaalschroef M5x12mm
085 JM23100089@141 0.83 1.00
Glijstangafdekkap
086 JM23100090@141 9.52 11.52
Sleutelhouder
087 JM23100091@141 1.02 1.23
Diepte-instelplaat
089 JM23100092@141 1.02 1.23
Pin "c"
090 JM23100193@141 1.02 1.23
Veerring
091 JM23100094@141 0.83 1.00
Sluitring 8x14x1
092 JM23100095@141 0.83 1.00
Diepte-instelbout
093 JM23100096@141 0.83 1.00
Pinkap
094 JM23100097@141 1.02 1.23
Verbindingbus
095 JM23100098@141 0.83 1.00
Verbindingplaat
096 JM23100099@141 2.80 3.39
Zaagkap
097 JM23100350@141 17.90 21.66
Klinknagel
097C10 JM23100101@141 0.83 1.00
Zaagkapplaat
097C20 JM23100105@141 5.88 7.11
Sluitring 5
097C30 253811-4@141 0.83 1.00
Klinknagel
098 JM23100101@141 0.83 1.00
Roller
099 JM23100102@141 0.83 1.00
Borgring
100 JM23100103@141 0.83 1.00
Sluitring 5
101 253811-4@141 0.83 1.00
Zaagkapplaat
102 JM23100105@141 5.88 7.11
Bout Mx12mm
103 JM23100106@141 0.83 1.00
Zaagkapveer
104 JM23100107@141 2.80 3.39
Komplaat
105 JM23100108@141 1.01 1.22
Zaagkapplaat
106 JM23100109@141 1.01 1.22
Borgmoer M6
107 JM23100110@141 0.83 1.00
Inbusbout M6x45mm
108 JM23100111@141 0.83 1.00
Inbusbout
109 JM23100112@141 1.01 1.22
Schroef
110 JM23100113@141 1.01 1.22
Pin
111 JM23100114@141 0.83 1.00
Borgring R-5
112 JM23100115@141 0.83 1.00
Borgschroef M6x12mm
113 JM23100116@141 0.83 1.00
Stofafzuigadapter afkortzaag
114 JM23100117@141 2.81 3.40
Inbusbout M6x25mm
115 JM23100118@141 0.83 1.00
Stelbout
116 JM23100119@141 2.08 2.52
Inbusschroef M6x15mm
117 JM23100120@141 0.83 1.00
Vastezaagkap
118 JM23100365@141 49.85 60.32
Label "veiligheid"
118A JM23180058@141 2.80 3.39
Pin
118C20 JM23100114@141 0.83 1.00
Aanslagdop
118C30 JM23100147@141 1.43 1.73
Stofgeleider
119 JM23100122@141 1.43 1.73
Geen informatie beschikbaar, niet bestelbaar
120 JM23100123@141
Buitenflens
121 JM23100124@141 5.22 6.32
Geen informatie beschikbaar, niet bestelbaar
123 JM23100125@141
Geen informatie beschikbaar, niet bestelbaar
124 JM23100126@141
Geen informatie beschikbaar, niet bestelbaar
125 JM23100127@141
Geen informatie beschikbaar, niet bestelbaar
126 JM23100128@141
Geen informatie beschikbaar, niet bestelbaar
127 JM23100129@141
Parker 2,9x12mm
128 JM23100130@141 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
129 JM23100131@141
Geen informatie beschikbaar, niet bestelbaar
130 JM23100132@141
Geen informatie beschikbaar, niet bestelbaar
131 JM23100133@141
Blokkeerplaat
132 JM23100134@141 1.24 1.50
Borgveer
133 JM23100135@141 1.02 1.23
Montageplaat
134 JM23100136@141 1.02 1.23
Inzet
135 JM23100137@141 1.02 1.23
Afdekkap
136 JM23100138@141 1.06 1.28
Schroef
137 JM23100139@141 1.01 1.22
Veer
138 JM23100140@141 1.24 1.50
Borgmoer M5
139 264007-2@141 2.80 3.39
Deblokkeerhandel
140 JM23100142@141 1.24 1.50
Deblokkeersteun
141 JM23100143@141 1.21 1.46
Zaagas
143 JM23100155@141 9.54 11.54
Spie 5x10mm
144 JM23100156@141 1.24 1.50
Kogellager 6304llu
145 211327-5@141 10.81 13.08
Borgring R-20
146 JM23100158@141 0.83 1.00
Tandwiel
147 JM23100159@141 10.84 13.12
Borgring E-16
148 JM23100160@141 0.83 1.00
Borgschroef M8x12mm
149 JM23100161@141 0.83 1.00
Bus
150 JM23100162@141 3.65 4.42
Tandwielhuis
151 JM23100380@141 23.74 28.73
Bus
151C10 JM23100162@141 3.65 4.42
Motorhuis "links"
152 JM23100164@141 7.43 8.99
Kabeltule
153 JM23100165@141 2.80 3.39
Netsnoer 2x1.50 4.0mtr
154 695123-3@141 21.70 26.26
Trekontlaster
155 JM23100166@141 0.83 1.00
Parker M4x16
156 JM23100167@141 1.02 1.23
Parker 4,2X12Mm Mls100 *
156 JM23000106@141 1.02 1.23
Stofring
157 JM23100168@141 1.06 1.28
Anker
158 JM23000100@141 78.32 94.77
Ontstorings condensator
159 JM23100169@141 4.08 4.94
Parker M5x70
160 JM23100170@141 1.24 1.50
Contactpunt
161 JM23100171@141 1.72 2.08
Veld
162 JM23100001@141 74.76 90.46
Pasring
163 JM23100172@141 1.24 1.50
Schakelaarsteun
164 JM23100173@141 1.01 1.22
Schakelhandel
165 JM23100174@141 3.22 3.90
Schakelplaat
166 JM23100175@141 2.08 2.52
Schakelaarveer
167 JM23100176@141 2.08 2.52
Kindersluiting
168 JM23100177@141 0.83 1.00
Veiligheidsschakelaar
169 JM23100178@141 2.80 3.39
Schakelaar
170 JM23100179@141 12.58 15.22
Handgreepdeksel "rechts"
171 JM23100180@141 7.44 9.00
Motorhuis
173 JM23100370@141 19.88 24.05
Label "veiligheid"
173A JM23180057@141 2.80 3.39
Label "ls1017l"
173B JM23180021@141 2.80 3.39
Koolborstelhouder
173C40 JM23100184@141 2.80 3.39
Inbusbout M5x8mm
173C50 JM23100185@141 0.83 1.00
Koolborsteldop
174 JM23100182@141 1.01 1.22
Koolborstel set Cb-153
175 181044-0@141 4.08 4.94
Koolborstelhouder
176 JM23100184@141 2.80 3.39
Inbusbout M5x8mm
177 JM23100185@141 0.83 1.00
Soft start circuit
178 JM23100186@141 19.80 23.96
Metaalschroef M5x35mm
179 JM23100187@141 0.83 1.00
Motorhuisdeksel
180 JM23100188@141 2.80 3.39
Metaalschroef M6x70mm
181 JM23100189@141 1.24 1.50
Verloopring
182 JM23100144@141 3.22 3.90
Pin 5x30mm
183 JM23100145@141 0.83 1.00
Inbusbout M4x10mm
184 JM23100146@141 0.83 1.00
Aanslagdop
185 JM23100147@141 1.43 1.73
Inbusbout M6x20mm
186 JM23100148@141 1.02 1.23
Veerring 5mm
187 JM23100149@141 0.83 1.00
Pakkingring
188 JM23100150@141 1.02 1.23
Veerring 6mm
189 JM23100151@141 0.83 1.00
Vleugelbout M6x10mm
190 JM23100152@141 1.01 1.22
Bout tbv zaagblad
191 JM23100153@141 2.80 3.39
Carrosseriering 10mm
192 JM23100154@141 0.83 1.00
Revet 6mm
193 JM23100190@141 1.02 1.23
Sluitring 4mm
194 JM23100016@141 0.83 1.00
Sluitring 4mm
195 JM23100016@141 0.83 1.00
Sluitring 4mm
196 JM23100016@141 0.83 1.00
Sluitring 4mm
197 JM23100016@141 0.83 1.00
Sluitring 4mm
198 JM23100016@141 0.83 1.00
Sluitring 4mm
199 JM23100016@141 0.83 1.00
Sluitring 4mm
200 JM23100016@141 0.83 1.00
Sluitring 4mm
201 JM23100016@141 0.83 1.00
Sluitring 4mm
202 JM23100016@141 0.83 1.00
Sluitring 4mm
203 JM23100016@141 0.83 1.00
Sluitring 4mm
204 JM23100016@141 0.83 1.00
Sluitring 4mm
205 JM23100016@141 0.83 1.00
Sluitring 4mm
206 JM23100016@141 0.83 1.00
Metaalschroef M4x12mm
207 JM23100033@141 0.83 1.00
Metaalschroef M4x12mm
208 JM23100033@141 0.83 1.00
Metaalschroef M4x12mm
209 JM23100033@141 0.83 1.00
Metaalschroef M4x12mm
210 JM23100033@141 0.83 1.00
Metaalschroef M4x12mm
211 JM23100033@141 0.83 1.00
Metaalschroef M4x12mm
212 JM23100033@141 0.83 1.00
Metaalschroef M4x12mm
213 JM23100033@141 0.83 1.00
Metaalschroef M4x12mm
214 JM23100033@141 0.83 1.00
Metaalschroef M4x12mm
215 JM23100033@141 0.83 1.00
Metaalschroef M4x12mm
216 JM23100033@141 0.83 1.00
Metaalschroef M4x12mm
217 JM23100033@141 0.83 1.00
Sluitring 5mm
218 JM23100007@141 0.83 1.00
Sluitring 5mm
219 JM23100007@141 0.83 1.00
Sluitring 5mm
220 JM23100007@141 0.83 1.00
Sluitring 5mm
221 JM23100007@141 0.83 1.00
Sluitring 5mm
222 JM23100007@141 0.83 1.00
Sluitring
223 JM23100041@141 0.83 1.00
Sluitring
224 JM23100041@141 0.83 1.00
Metaalschroef M5x12mm
225 JM23100089@141 0.83 1.00
Metaalschroef M5x12mm
226 JM23100089@141 0.83 1.00
Metaalschroef M5x12mm
227 JM23100089@141 0.83 1.00
Metaalschroef M5x12mm
228 JM23100089@141 0.83 1.00
Veerring M4
229 942051-6@141 0.83 1.00
Veerring M4
230 942051-6@141 0.83 1.00
Veerring M4
231 942051-6@141 0.83 1.00
Veerring M4
232 942051-6@141 0.83 1.00
Veerring M4
233 942051-6@141 0.83 1.00
Veerring 6mm
234 JM23100151@141 0.83 1.00
Parker M4x16
235 JM23100167@141 1.02 1.23
Parker M4x16
236 JM23100167@141 1.02 1.23
Parker S.42X18 LS1018L
236 JM00000217@141 0.83 1.00
Metaalschroef M5x20mm
237 JM23100006@141 0.83 1.00
Metaalschroef M5x18mm
237 JM23200029@141 0.83 1.00
Veerring 5mm
238 JM23100149@141 0.83 1.00
Veerring 5mm
239 JM23100149@141 0.83 1.00
Borgring
240 JM23100035@141 0.83 1.00
Borgring
241 JM23100035@141 0.83 1.00
Metaalschroef M4x18mm
242 JM23100019@141 0.83 1.00
Afstandhouder
243 JM23100083@141 1.02 1.23
Afstandhouder
244 JM23100083@141 1.02 1.23
Stofring
245 JM23100084@141 0.83 1.00
Stofring
246 JM23100084@141 0.83 1.00
Sluitring 5
247 253811-4@141 0.83 1.00
Borgmoer M10
248 JM23100009@141 0.83 1.00
Borgmoer M10
249 JM23100009@141 0.83 1.00
Inbusbout M6x28mm
250 JM23100034@141 1.06 1.28
Trekontlaster "laser"
251 JM23100069@141 0.83 1.00
Trekontlaster "laser"
252 JM23100069@141 0.83 1.00
Sluitring 6mm
253 JM23100071@141 0.83 1.00
Trekontlaster
254 JM23100072@141 0.83 1.00
Kabelgeleidersteun
255 JM23100073@141 1.72 2.08
Dempingsbuffer
256 JM23100081@141 1.72 2.08
Lagerplaat
257 JM23100082@141 1.72 2.08
Verbindingbus
258 JM23100098@141 0.83 1.00
Buitenflens
259 JM23100124@141 5.22 6.32
Laserunit
260 JM23100390@141 19.80 23.96
Sluitring 4mm
261 JM23100016@141 0.83 1.00
Metaalschroef M4x18mm
262 JM23100019@141 0.83 1.00
Sluitring 4mm
263 JM23100016@141 0.83 1.00
Sluitring 4mm
264 JM23100016@141 0.83 1.00
Metaalschroef M4x18mm
265 JM23100019@141 0.83 1.00
Sluitring 5mm
266 JM23100007@141 0.83 1.00
Sluitring 5mm
267 JM23100007@141 0.83 1.00
Sluitring 10x26x2,5mm
268 JM23100055@141 1.06 1.28
Sluitring 10mm
269 JM23100010@141 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
270 JM23500053@141
Inbusbout M6x28mm
271 JM23100034@141 1.06 1.28
Borgring
272 JM23100035@141 0.83 1.00
Sluitring 5mm
273 JM23100007@141 0.83 1.00
Sluitring 5
274 JM00000216@141 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
276 JM23100500@141
Tafelverbreder houder
277 JM00000038@141 11.41 13.81
Vleugelbout M6X14mm LS1017L
278 JM00000259@141 1.30 1.57
Bout verstelvoet M8x45
279 JM00000260@141 1.56 1.89
Draaiplateau Ls1017L
280 JM23100028@141 72.57 87.81
Pin 4x20mm
281 JM23100038@141 0.83 1.00
Blokkeeras
282 JM23100039@141 2.80 3.39
Borgmoer M10
283 JM23100009@141 0.83 1.00
Kogellager 6201
284 211109-5@141 4.58 5.54
Geen informatie beschikbaar, niet bestelbaar
285 JM23200032@141
Borgring
286 JM23100035@141 0.83 1.00
Pin
287 JM23100114@141 0.83 1.00
Aanslagdop
288 JM23100147@141 1.43 1.73
Sluitring
289 JM23100041@141 0.83 1.00
Dempingsbuffer
290 JM23100081@141 1.72 2.08
Linear lager
291 JM23100085@141 14.23 17.22
Linear lager
292 JM23100085@141 14.23 17.22
Borgschroef M6x8
293 JM23100087@141 0.83 1.00
Dempingsbuffer
294 JM23100081@141 1.72 2.08
Label Waarschuwing LS0815FL
295 JM2708B060@141 1.02 1.23

Er bevinden zich 0 artikelen in uw winkelwagen.
