Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita LS1019L'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita LS1019L

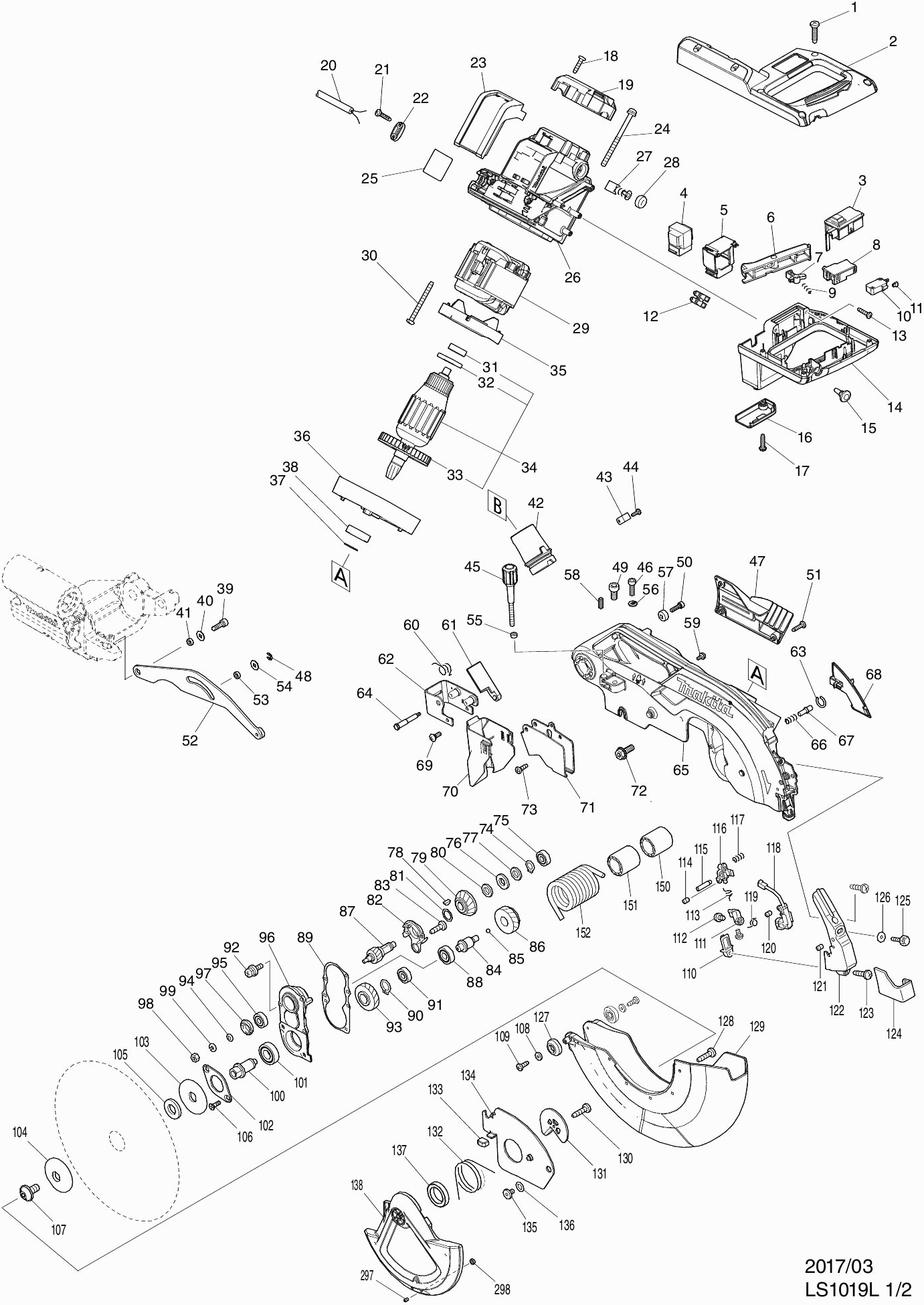

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Makita LS1019L

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Tapschroef 4x18
001 265A48-7 0.90 1.09
Handgreep Set Ls1019L
002 183H19-3 11.16 13.50
Waarschuwingslabel
002C10 810486-8 2.80 3.39
Schakelaar indicatielabel
002C20 808641-4 0.83 1.00
Schakelaar tbv laser
003 638652-3 11.16 13.50
Stroomcircuit Ls1216Lb
004 631908-3 18.76 22.70
Huis
005 451412-4 0.83 1.00
Schakelhandel
006 451003-1 1.21 1.46
Deblokkeerknop
007 416356-5 1.43 1.73
Schakelaar
008 650687-4 8.46 10.24
Drukveer 4
009 231026-3 0.83 1.00
Micro schakelaar
010 651941-9 3.22 3.90
Bus
011 686015-7 0.83 1.00
Kroonsteen
012 654531-7 2.16 2.61
Tapschroef 4x18
013 265A48-7 0.90 1.09
Handgreep Set Ls1019L
014 183H19-3 11.16 13.50
Waarschuwingslabel
014C10 810486-8 2.80 3.39
Schakelaar indicatielabel
014C20 808641-4 0.83 1.00
Kindersluiting
015 451037-4 1.02 1.23
Kabelbeschermhouder
016 451000-7 0.83 1.00
Tapschroef 4x18
017 265A48-7 0.90 1.09
Tapschroef 4x18
018 265A48-7 0.90 1.09
Achterdeksel
019 457652-2 2.08 2.52
Netsnoer 2x1.50 4.0mtr
020 695123-3 21.70 26.26
Tapschroef 4x18
021 265A48-7 0.90 1.09
Klemstrip
022 687124-5 0.83 1.00
Toerenregelcircuit
023 631866-3 28.85 34.91
Schroef M6x80mm
024 911948-0 0.83 1.00
Naamplaat
025 853H90-8 2.80 3.39
Motorhuis Compleet Ls1019L
026 144533-6 17.90 21.66
Koolborstelhouder A
026C10 643536-2 1.54 1.86
Koolborstel set Cb-153
027 181044-0 4.08 4.94
Koolborstelhouderdop
028 643650-4 0.83 1.00
Veld 240v
029 596349-9 33.12 40.08
Statorveertje Cb5
029C10 654020-2 0.83 1.00
Klembus tbv statorv. 2mm
029C20 654502-4 0.83 1.00
Tapschroef Pt 5X55 Hr5001C A
030 266095-5 1.01 1.22
Kogellager 6000zz
031 210067-2 1.21 1.46
Isolatiering
032 681642-5 8.46 10.24
Waaier 80
033 240001-8 3.37 4.08
Anker
034 517824-2 49.85 60.32
Tussenplaat
035 451001-5 0.83 1.00
Motorsteun
036 319591-3 9.52 11.52
Borgring S-17
037 961057-5 0.83 1.00
Kogellager 6003ddw
038 210301-0 5.96 7.21
NULL
039 265905-3 0.83 1.00
Sluitring 6
040 253804-1 0.83 1.00
Ring 16
041 257163-5 1.24 1.50
Stofadapter DLS211
042 459250-8 2.45 2.96
Stofadapter DLS211
042A 459250-8 2.45 2.96
Stofadapter DLS211
042B 459250-8 2.45 2.96
Trekontlaster
043 687042-7 0.83 1.00
Tapschroef M4x12mm Ck
044 266026-4 0.83 1.00
Stelschroef M6x40
045 251554-2 1.24 1.50
Geen informatie beschikbaar, niet bestelbaar
046 922332-4
Label "makita"
047 457667-9 2.45 2.96
Stopring E-5
048 961018-5 0.83 1.00
Inbusbout M8x25
049 251547-9 0.83 1.00
Inbusbout 5x18
050 922226-3 0.83 1.00
Tapschroef Ct4x16
051 266034-5 0.83 1.00
Verbindingsplaat Ls1019L
052 144529-7 8.46 10.24
Ring 16
053 257163-5 1.24 1.50
Sluitring 6
054 253804-1 0.83 1.00
Kunststof Ring 5
055 262001-8 1.43 1.73
Veerring 6 A
056 253903-9 0.83 1.00
Bus 6
057 257785-1 0.83 1.00
Stelschroef M6x16
058 266321-2 0.83 1.00
Schroef 4x10
059 911114-9 0.83 1.00
Torsieveer 11
060 232412-1 0.83 1.00
Stofgeleider plaat
061 457764-1 1.01 1.22
Montage steun
062 161647-6 4.08 4.94
Borgring 8
063 231928-3 0.83 1.00
Met. schroef M4
064 251544-5 0.83 1.00
Vaste beschermkap
065 144634-0 65.59 79.36
Rubber pen 6
065 263005-3 0.83 1.00
Waarschuwingslabel
065C10 810064-4 2.93 3.55
Rubber pen 6
065C10 263005-3 0.83 1.00
Waarschuwingslabel
065C20 810064-4 2.93 3.55
Laser Straal Label Ls0714 A
065C20 810354-5 0.83 1.00
Laser Straal Label Ls0714 A
065C30 810354-5 0.83 1.00
Drukveer 7
066 231240-1 0.83 1.00
Blokkeerpen 6 4110C
067 256633-1 0.83 1.00
Kabelbeschermhouder
068 457659-8 1.02 1.23
Kruiskopschroef 4x11
069 265028-7 1.21 1.46
Afschermkap
070 422155-5 2.08 2.52
Geleidingsplaat
071 347215-1 2.08 2.52
Inbusbout M8x20
072 266283-4 1.21 1.46
Schroef Pt4x12mm
073 266020-6 0.83 1.00
Borgring S-12
074 961052-5 0.83 1.00
Kogellager 608ddw
075 210005-4 4.58 5.54
Rubberen ring 12mm
076 261104-5 0.83 1.00
Sluitring 12
077 253744-3 0.83 1.00
Inlegspie 4
078 254001-2 0.83 1.00
Tandwiel 32
079 227550-2 5.88 7.11
Sluitring 12
080 253744-3 0.83 1.00
Dunne sluitring 14
081 253313-0 0.83 1.00
Afdichting
082 451002-3 0.83 1.00
Tapschroef M4x12mm Ck
083 266026-4 0.83 1.00
Tandwielas
084 325643-0 3.37 4.08
Stalen kogel 4
085 216024-8 0.83 1.00
Tandwiel 27
086 227702-5 5.46 6.61
Tandwiel 14
087 227701-7 5.46 6.61
Kogellager 6000zz
088 210067-2 1.21 1.46
Pakking
089 442147-8 2.08 2.52
Borgring S-15
090 961055-9 0.83 1.00
Kogellager 608ddw
091 210005-4 4.58 5.54
Schroef 5x16
092 911224-2 0.83 1.00
Tandwiel 28
093 227703-3 5.46 6.61
Sluitring 5
094 267010-2 0.83 1.00
Kogellager 608ddw
095 210005-4 4.58 5.54
Lagerhuis
096 158957-0 9.52 11.52
Rubber pen 4
096 263002-9 0.83 1.00
Lager borgring 14-23
097 285847-5 4.58 5.54
Zeskant moer M5
098 931202-6 0.83 1.00
Veerring 5MM DLS211
099 253427-5 0.83 1.00
Zaagas
100 325644-8 5.22 6.32
Kogellager 6002ddw
101 211236-8 9.52 11.52
Lagerborging 51
102 285732-2 0.83 1.00
Binnenflens 53
103 224431-1 3.65 4.42
Buitenflens 53
104 224432-9 3.65 4.42
Verloopring 30x15,88x4mm
105 257295-8 0.91 1.10
Verzonkenschroef 5x13
106 265034-2 0.83 1.00
Inbusbout M10x20mm
107 266755-9 2.44 2.95
Sluitring 4
108 941051-3 0.83 1.00
Schroef Pt4x12mm
109 266020-6 0.83 1.00
Lens tbv laserlijn
110 418104-8 2.08 2.52
Montage blok B >0506
111 419378-4 2.80 3.39
Schroef 3x6
112 911003-8 0.83 1.00
Torsieveer 9 Ls0714
113 231664-1 0.83 1.00
Inbusbout 4x6
114 266318-1 0.83 1.00
Borstschroef M5
115 266306-8 1.72 2.08
Montageblok C >0506
116 419379-2 4.26 5.15
Drukveer 6
117 233471-8 0.83 1.00
Circuit tbv laser
118 638651-5 28.85 34.91
Torsieveer 9 Ls0714
119 231664-1 0.83 1.00
Inbusbout 4x6
120 266318-1 0.83 1.00
Zeskant bout 5x8
121 266229-0 0.83 1.00
Laserbeschermkap
122 457660-3 2.44 2.95
Tapschroef Ct4x16
123 266034-5 0.83 1.00
Beschermplaat
124 457664-5 0.83 1.00
Knopbout 5x24
125 265753-0 1.43 1.73
Sluitring 5
126 253807-5 0.83 1.00
Roller
127 424193-3 0.83 1.00
Tapschroef 4X14 Ga7020 A
128 266385-6 0.83 1.00
Zaagbeschermkap
129 457499-4 14.23 17.22
Tapschroef 4X14 Ga7020 A
130 266385-6 0.83 1.00
Centreerplaat
131 347213-5 1.72 2.08
Torsieveer 45
132 231634-0 2.08 2.52
Buffer
133 424190-9 0.83 1.00
Centreer plaat huis
134 347214-3 2.44 2.95
Zeskant bout M6
135 265985-9 1.43 1.73
Veerring 10
136 253932-2 0.83 1.00
NULL
137 210168-6 2.08 2.52
Beschermkap
138 458437-9 5.22 6.32
Afzuigadapter LS1019L
139 123980-4 21.70 26.26
Afzuigadapter LS1019L
139A 123980-4 21.70 26.26
Stofzuigaansluitstuk
139B 127274-9 19.88 24.05
Stofafzuigadapterset
139B 127427-0 16.73 20.24
Schakelknop A DCL281F
139BC10 458939-5 0.83 1.00
Drukveer 5
139BC20 232485-4 0.83 1.00
Tapschroef 4x18
140 265A48-7 0.90 1.09
Afzuigadapter
141 183G68-4 4.58 5.54
Afzuigadapter
141A 183G68-4 4.58 5.54
Slangverbinder A
141B 413J67-3 4.12 4.99
SLANG
142 245041-1 10.81 13.08
Huls
143 457672-6 0.83 1.00
Stopper
144 457673-4 0.83 1.00
Afzuigadapter
145 457669-5 1.24 1.50
Elleboogstuk
147 457703-1 1.43 1.73
Elleboogstuk
147A 457703-1 1.43 1.73
Stofadapter DLS211
147B 459249-3 5.24 6.34
Afzuigadapter
148 183G68-4 4.58 5.54
Slangverbinder A
148B 413J67-3 4.12 4.99
Tapschroef Ct4x16
149 266034-5 0.83 1.00
Bus 17
150 457665-3 1.02 1.23
Bus 17
151 457665-3 1.02 1.23
Torsieveer 35
152 233537-4 5.88 7.11
Schroef M6
153 251267-5 0.83 1.00
NULL
154 253948-7 0.83 1.00
Sluitring 8 x 14 x 1mm
155 253835-0 0.83 1.00
Blokkeerarm
156 347221-6 1.43 1.73
Voorarm plaat
157 347222-4 0.83 1.00
Vilten ring 30
158 262076-7 2.45 2.96
Stang 16
159 326994-4 2.05 2.48
Knop 22
160 271437-0 0.83 1.00
Stopring E-7
161 961013-5 0.83 1.00
Tapschroef Ct4x16
162 266034-5 0.83 1.00
Voorarm Compleet Ls1019L
163 144531-0 70.18 84.92
Rubber pen 6
163C10 263005-3 0.83 1.00
Drukveer 4
164 231314-8 0.83 1.00
Pen 4
165 256364-2 0.83 1.00
Pen voor verbinding
165A 322316-6 2.08 2.52
Drukveer 10
166 232384-0 0.83 1.00
Blokkeerpen
167 326977-4 0.83 1.00
Afdekkap
168 457653-0 4.58 5.54
Houder Compleet Ls1019L
169 144658-6 11.16 13.50
Indicatielabel
169C10 812X89-8 2.80 3.39
Platkop schroef M5
170 265008-3 1.21 1.46
Poelie 17-19.3
171 222191-9 5.22 6.32
Kogellager 6900llb
172 210057-5 3.70 4.48
Borgring 15 Hr2230 A
173 I55213 0.83 1.00
As
174 326975-8 1.43 1.73
Kogellager 6900llb
175 210057-5 3.70 4.48
Trekontlaster
176 687042-7 0.83 1.00
Schroef m8x12
177 913416-9 0.83 1.00
sleutelklem
178 416536-3 1.80 2.18
Tapschroef M4x12mm Ck
179 266026-4 0.83 1.00
Spanstift 4-14 *
180 951107-4 0.83 1.00
Handgreep 50 B
181 273016-0 5.22 6.32
Bout
182 265919-2 1.02 1.23
Met. bout M6
183 251545-3 0.83 1.00
Stopper Pal Ls1019L
184 144657-8 2.08 2.52
Indicatielabel
184C10 812X87-2 2.80 3.39
NULL
185 253948-7 0.83 1.00
Sluitring 8 x 14 x 1mm
186 253835-0 0.83 1.00
Schroef M6
187 251267-5 0.83 1.00
Pen 9-365
188 326987-1 2.44 2.95
Sluitring 5
189 253194-2 0.83 1.00
Bus 5
190 257426-9 0.83 1.00
Sluitring 8
191 253165-9 0.83 1.00
Bus 20
192 457666-1 0.83 1.00
Blokkeerpen
193 326977-4 0.83 1.00
Pulley 17-87.8
194 222192-7 5.88 7.11
Zeskantmoer M10-19
195 326980-5 1.43 1.73
Aandrijfriem 15-756
196 225101-5 19.80 23.96
Drukveer 10
197 232384-0 0.83 1.00
Sluitring 10
198 253388-9 0.83 1.00
Zeskantmoer M10-17
199 252244-0 1.43 1.73
Ring 10
200 253024-7 0.83 1.00
Druknaaldlager 1023
202 216413-7 2.80 3.39
Ring 10
203 253024-7 0.83 1.00
Druknaaldlager 1023
204 216413-7 2.80 3.39
Stopring E-7
205 961013-5 0.83 1.00
Knop 22
206 271437-0 0.83 1.00
Ring 10
207 253024-7 0.83 1.00
Arm Cpl Ls1019L
208 144530-2 95.74 115.85
Indicatielabel
208C10 812X88-0 2.80 3.39
Inbusbout M8x25
209 251547-9 0.83 1.00
Indicatielabel R
210 457871-0 0.83 1.00
Tapschroef M4x12mm Ck
211 266026-4 0.83 1.00
Tapschroef Ct4x16
212 266034-5 0.83 1.00
vergrendelknop
213 415208-7 1.43 1.73
Drukveer 12
214 233031-6 0.83 1.00
Stofgeleider houder
215 457654-8 3.65 4.42
Indicatielabel L
216 457870-2 0.83 1.00
Tapschroef M4x12mm Ck
217 266026-4 0.83 1.00
Sluitring 94
218 253389-7 0.83 1.00
Stofgeleider
219 422156-3 5.22 6.32
Stopper
220 319593-9 3.22 3.90
Torsieveer 14
221 231646-3 0.83 1.00
Sluitring 12
222 253744-3 0.83 1.00
Borgring S-12
223 961052-5 0.83 1.00
Tapschroef M4x12mm Ck
224 266026-4 0.83 1.00
Houder
225 457668-7 0.83 1.00
Aanslag boven rechts
226 144650-2 14.15 17.12
Waarschuwingslabel
226C10 810503-4 2.80 3.39
Aanslag boven links
227 144646-3 14.15 17.12
Waarschuwingslabel
227C10 810503-4 2.80 3.39
Inbusbout M8X35 With Wr
228 922458-2 0.83 1.00
Vleugelbout 6x10
229 924306-1 0.83 1.00
Vleugelbout M6X10mm
229 251887-5 0.83 1.00
Inbusschroef M10x12
230 251561-5 0.83 1.00
Achterlineaal
231 319565-4 39.92 48.30
Tapschroef M4x12mm Ck
232 266026-4 0.83 1.00
Inzaagplaat
233 451013-8 2.80 3.39
Zeskant bout 8x40
235 265442-7 0.83 1.00
Ring 8
236 253852-0 1.21 1.46
Druknaaldlager 1023
237 216413-7 2.80 3.39
Geen informatie beschikbaar, niet bestelbaar
239 812X86-4
Inbusbout M8x25
240 251547-9 0.83 1.00
Inbusbout M8x25
241 251547-9 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
243 813L22-1
Tapschroef M4x12mm Ck
244 266026-4 0.83 1.00
Indicatielabel
245 457702-3 0.83 1.00
Blokkeerpen 8
246 326970-8 1.24 1.50
Drukveer 6
247 234122-6 0.83 1.00
Blokkeerhandel
249 457657-2 0.83 1.00
Sluitring 6
250 253804-1 0.83 1.00
Stopring E-5
251 961018-5 0.83 1.00
Draaiplateau Compleet Ls1019L
252 144654-4 131.15 158.69
Waarschuwingslabel
253 812X85-6 2.80 3.39
Verlengstang
254 326973-2 2.08 2.52
Kap
255 286039-9 0.83 1.00
Centreerbout
256 326976-6 2.08 2.52
Schroef 4x10
257 911113-1 0.83 1.00
Drukveer 6
258 231325-3 0.83 1.00
Draaistopper
259 310803-7 1.21 1.46
Hefboomplaat
260 347217-7 2.80 3.39
Pin 5
261 256186-0 1.01 1.22
Schroef 5x18
262 911230-7 0.83 1.00
Aanslag
263 347219-3 0.83 1.00
Borgstang
264 326971-6 0.83 1.00
Blokkeerhandel
265 457656-4 1.43 1.73
Blokkeerpin
266 326969-3 1.01 1.22
Pen 3
267 256158-5 0.83 1.00
Drukveer 6
268 231325-3 0.83 1.00
Nokkenplaat
269 347237-1 0.83 1.00
Pinhouder
270 319592-1 3.65 4.42
Zeskant Bout 5X20 LF1000 A
271 265550-4 0.83 1.00
Blokkeerplaat
272 347216-9 1.72 2.08
Stang 6
274 326972-4 1.21 1.46
Stopring E-4
275 961011-9 0.83 1.00
Ring 15
276 257425-1 0.83 1.00
Sluitring 5
277 253194-2 0.83 1.00
Zeskant Bout 5X20 LF1000 A
278 265550-4 0.83 1.00
Schroef 4x10
279 911113-1 0.83 1.00
Blokkeerhandel compleet
280 144656-0 0.83 1.00
Rubber pen 6
280C10 263005-3 0.83 1.00
Schroef 3x8
281 911008-8 0.83 1.00
Blokkeerplaat
282 345272-3 1.21 1.46
Handgreep 50 A
283 273015-2 5.22 6.32
Tapschroef M4x12mm Ck
284 266026-4 0.83 1.00
Geleideplaat
285 457655-6 1.72 2.08
Schaalverdeling
286 347412-9 6.58 7.96
Metaalschroef M5
287 251546-1 0.83 1.00
Blokkeerplaat
288 347218-5 2.80 3.39
Schroef M5x16mm
289 265786-5 0.83 1.00
Voetzool LS1019/DLS111 A
290 310891-4 114.92 139.05
Voetdop
291 421845-7 1.01 1.22
Sluitring 4
292 267195-4 0.83 1.00
Tapschroef M4x12mm Ck
293 266026-4 0.83 1.00
Houder
294 326978-2 5.88 7.11
Stopring E-9
295 961015-1 0.83 1.00
Tapschroef M4x12mm Ck
296 266026-4 0.83 1.00
Inbusbout 4x6
297 266318-1 0.83 1.00
Zeskant moer M4
298 931102-0 0.83 1.00
Tafelverbrederbasis DLS211
305 319815-7 19.80 23.96
Stang 12 DLS211
306 327315-3 3.22 3.90
Schroef 4x10
307 911113-1 0.83 1.00
Aanslag DLS211
308 347509-4 3.22 3.90
Inbusbout M8x25
309 922443-5 1.21 1.46

Er bevinden zich 0 artikelen in uw winkelwagen.
