Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita LS1214L'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

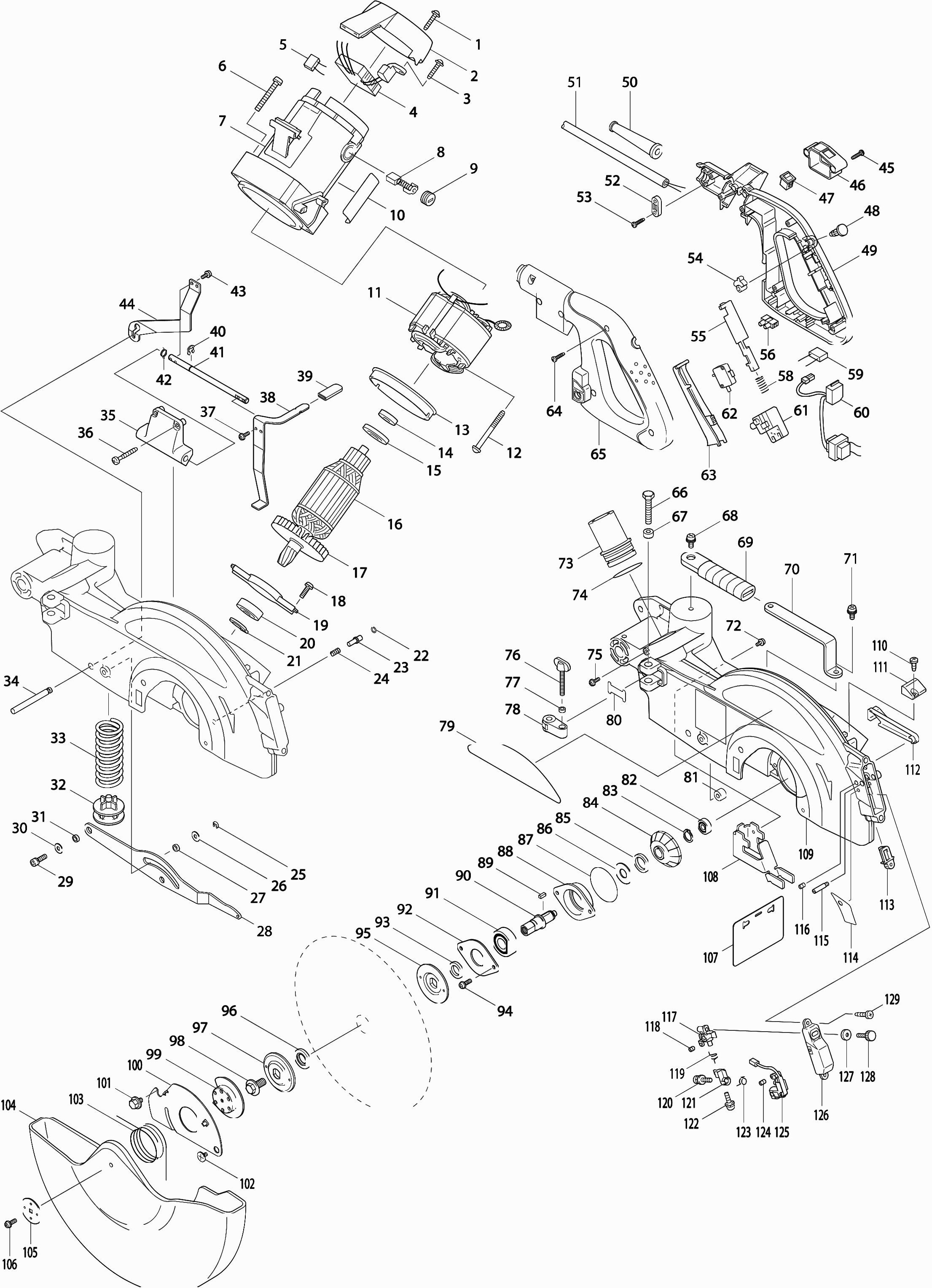

Tekeningen van de Makita LS1214L
Onderdelen lijst van de Makita LS1214L
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tapschroef 4x18 | ||||
001 | 265A48-7 | 0.90 | 1.09 | |
Afdek deksel | ||||
002 | 416075-3 | 4.58 | 5.54 | |
Tapschroef 4x18 | ||||
003 | 265A48-7 | 0.90 | 1.09 | |
Controle circuit | ||||
004 | 631238-2 | 53.39 | 64.60 | |
Condensator 0,1uf | ||||
005 | 645105-5 | 2.80 | 3.39 | |
Kruiskopschroef M6X50 * | ||||
006 | 911373-5 | 0.83 | 1.00 | |
Motorhuis | ||||
007 | 154718-6 | 26.11 | 31.59 | |
Koolborstelhouder A | ||||
007A | 643536-2 | 1.54 | 1.86 | |
Waarschuwingslabel | ||||
007B | 810966-4 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
007C | 817320-3 | |||
Koolborstel set Cb-153 | ||||
008 | 181044-0 | 4.08 | 4.94 | |
Koolborstelhouderdop | ||||
009 | 643650-4 | 0.83 | 1.00 | |
Naamplaat Ls1214l | ||||
010 | 861578-6 | 2.80 | 3.39 | |
Veld | ||||
011 | 599508-4 | 83.82 | 101.42 | |
Statorveertje Cb5 | ||||
011A | 654020-2 | 0.83 | 1.00 | |
Klembus tbv statorv. 2mm | ||||
011B | 654502-4 | 0.83 | 1.00 | |
Zelftapper Pt 5x75 | ||||
012 | 266059-9 | 1.27 | 1.54 | |
Opvulplaat | ||||
013 | 416264-0 | 2.16 | 2.61 | |
Kogellager 6000llb | ||||
014 | 211061-7 | 7.44 | 9.00 | |
Isolatiering | ||||
015 | 681642-5 | 8.46 | 10.24 | |
Anker | ||||
016 | 516933-4 | 127.79 | 154.63 | |
Waaier 80 | ||||
017 | 240001-8 | 3.37 | 4.08 | |
Schroef 5x16 | ||||
018 | 911224-2 | 0.83 | 1.00 | |
Lagerplaat 94 | ||||
019 | 285686-3 | 3.83 | 4.63 | |
Kogellager 6003ddw | ||||
020 | 210301-0 | 5.96 | 7.21 | |
Borgring S-17 | ||||
021 | 961057-5 | 0.83 | 1.00 | |
Borgring 8 | ||||
022 | 231928-3 | 0.83 | 1.00 | |
Blokkeerpen 6 4110C | ||||
023 | 256633-1 | 0.83 | 1.00 | |
Drukveer 7 | ||||
024 | 231240-1 | 0.83 | 1.00 | |
Stopring E-5 | ||||
025 | 961018-5 | 0.83 | 1.00 | |
Sluitring 6 | ||||
026 | 253804-1 | 0.83 | 1.00 | |
Ring 16 | ||||
027 | 257163-5 | 1.24 | 1.50 | |
Verbindingsplaat | ||||
028 | 345605-2 | 10.81 | 13.08 | |
NULL | ||||
029 | 265905-3 | 0.83 | 1.00 | |
Sluitring 6 | ||||
030 | 253804-1 | 0.83 | 1.00 | |
Ring 16 | ||||
031 | 257163-5 | 1.24 | 1.50 | |
Veerhouder | ||||
032 | 316470-6 | 5.46 | 6.61 | |
Drukveer 34 Ls1214L | ||||
033 | 233454-8 | 7.80 | 9.44 | |
Blokkeerpin 8 | ||||
034 | 324649-5 | 2.08 | 2.52 | |
Ashouder | ||||
035 | 419075-2 | 3.83 | 4.63 | |
Tapschroef Pt4x30 | ||||
036 | 266050-7 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
037 | 911113-1 | 0.83 | 1.00 | |
Kap | ||||
039 | 421589-9 | 0.83 | 1.00 | |
Stopring E-6 | ||||
040 | 259053-8 | 0.83 | 1.00 | |
Stang 8 | ||||
041 | 324608-9 | 8.84 | 10.70 | |
Trekveer 8 | ||||
042 | 231633-2 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
043 | 911113-1 | 0.83 | 1.00 | |
Blokkeerplaat Ls1214L | ||||
044 | 345609-4 | 6.16 | 7.45 | |
Tapschroef 4x18 | ||||
045 | 265A48-7 | 0.90 | 1.09 | |
Schakeldoos | ||||
046 | 154541-9 | 6.90 | 8.35 | |
Laser Straal Label Ls0714 A | ||||
046A | 810354-5 | 0.83 | 1.00 | |
Schakelaar | ||||
047 | 651522-9 | 3.65 | 4.42 | |
Deblokkeerknop | ||||
048 | 417113-4 | 1.20 | 1.45 | |
Handgreep set | ||||
049 | 183980-6 | 16.07 | 19.44 | |
Kabeltule 10-90 | ||||
050 | 682505-8 | 1.72 | 2.08 | |
Netsnoer 2x1.50 4.0mtr | ||||
051 | 695123-3 | 21.70 | 26.26 | |
Klemstrip | ||||
052 | 687124-5 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
053 | 265A48-7 | 0.90 | 1.09 | |
Nok | ||||
054 | 414546-4 | 1.01 | 1.22 | |
Deblokkeer handel | ||||
055 | 416000-4 | 1.21 | 1.46 | |
Kroonsteen | ||||
056 | 654575-7 | 2.93 | 3.55 | |
Drukveer 3 | ||||
058 | 231457-6 | 0.83 | 1.00 | |
Condensator 0,22uf | ||||
059 | 645190-8 | 2.44 | 2.95 | |
Stroomcircuit | ||||
060 | 631617-4 | 16.84 | 20.38 | |
Schakelaar Sw-127 | ||||
061 | 651923-1 | 12.58 | 15.22 | |
Micro schakelaar | ||||
062 | 651941-9 | 3.22 | 3.90 | |
Schakelaarhandel LS1013 A | ||||
063 | 459017-4 | 1.02 | 1.23 | |
Tapschroef 4x18 | ||||
064 | 265A48-7 | 0.90 | 1.09 | |
Handgreep set | ||||
065 | 183980-6 | 16.07 | 19.44 | |
Zeskantbout M8X45 * | ||||
066 | 921467-8 | 0.83 | 1.00 | |
Rubber koolborstelring | ||||
067 | 262003-4 | 0.83 | 1.00 | |
Zeskant bout 6x16 | ||||
068 | 911323-0 | 0.83 | 1.00 | |
Greep | ||||
069 | 421562-9 | 2.45 | 2.96 | |
Greephouder | ||||
070 | 344420-1 | 2.80 | 3.39 | |
Zeskant bout 6x16 | ||||
071 | 911323-0 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
072 | 911114-9 | 0.83 | 1.00 | |
Stofafzuigadapter afkortzaag | ||||
073 | 419277-0 | 2.59 | 3.13 | |
O-ring 35 | ||||
074 | 213460-9 | 1.21 | 1.46 | |
Schroef 4x10 | ||||
075 | 911113-1 | 0.83 | 1.00 | |
Vleugelbout m6x43 | ||||
076 | 265717-4 | 2.05 | 2.48 | |
Kunststof Ring 5 | ||||
077 | 262001-8 | 1.43 | 1.73 | |
Blokkeerarm | ||||
078 | 317176-9 | 7.80 | 9.44 | |
Label Makita | ||||
079 | 819215-6 | 3.22 | 3.90 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
079A | 345415-7 | |||
Stopplaat | ||||
080 | 344045-1 | 0.83 | 1.00 | |
Geleiding | ||||
080A | 421916-0 | 1.24 | 1.50 | |
Trillings Rubber Ls1214L | ||||
081 | 421952-6 | 0.83 | 1.00 | |
Kogellager 608llb | ||||
082 | 210043-6 | 1.72 | 2.08 | |
Borgring S-14 | ||||
083 | 961054-1 | 0.83 | 1.00 | |
Tandwiel 35 | ||||
084 | 226750-1 | 30.23 | 36.58 | |
Rubber ring 20 | ||||
085 | 262074-1 | 0.83 | 1.00 | |
Sluitring 14 | ||||
086 | 267035-6 | 1.21 | 1.46 | |
O-ring 54 | ||||
087 | 213675-8 | 1.01 | 1.22 | |
Lagerdoos | ||||
088 | 316473-0 | 12.58 | 15.22 | |
Inlegspie 4 | ||||
089 | 254202-2 | 0.83 | 1.00 | |
Zaagas | ||||
090 | 322989-5 | 8.38 | 10.14 | |
Kogellager 6203dw | ||||
091 | 211278-2 | 9.52 | 11.52 | |
Lagerhouder 66 | ||||
092 | 285828-9 | 1.43 | 1.73 | |
Reduceerring 25x15,88x4,0mm | ||||
093 | 257022-3 | 1.98 | 2.40 | |
Schroef 5x16 | ||||
094 | 911224-2 | 0.83 | 1.00 | |
Binnenflens 61 | ||||
095 | 224398-3 | 8.46 | 10.24 | |
Verloopring 30x15,88x4mm | ||||
096 | 257295-8 | 0.91 | 1.10 | |
Binnenflens 61 | ||||
097 | 224398-3 | 8.46 | 10.24 | |
Inbusbout M10x20mm | ||||
098 | 266755-9 | 2.44 | 2.95 | |
Centreer plaat | ||||
099 | 344473-0 | 28.85 | 34.91 | |
Centreer kap | ||||
100 | 345603-6 | 2.44 | 2.95 | |
Flensbout M8x12 | ||||
101 | 265324-3 | 1.21 | 1.46 | |
Platkop schroef M5 | ||||
102 | 265008-3 | 1.21 | 1.46 | |
Draaiveer 45 | ||||
103 | 231691-8 | 1.01 | 1.22 | |
Zaagbeschermkap | ||||
104 | 419074-4 | 34.36 | 41.58 | |
Sluitring 6 | ||||
105 | 253977-0 | 1.43 | 1.73 | |
Met.schroef Ph M5x14mm Ck | ||||
106 | 266809-2 | 0.83 | 1.00 | |
Geleiding | ||||
107 | 421916-0 | 1.24 | 1.50 | |
Geleidingsplaat | ||||
108 | 345611-7 | 2.08 | 2.52 | |
Vaste beschermkap | ||||
109 | 188023-9 | 149.79 | 181.25 | |
Waarschuwingslabel | ||||
109A | 810064-4 | 2.93 | 3.55 | |
Waarschuwingslabel | ||||
109B | 810968-0 | 1.43 | 1.73 | |
Label waarsch LS1440 | ||||
109C | 816847-0 | 2.53 | 3.06 | |
Pen voor verbinding | ||||
109D | 322316-6 | 2.08 | 2.52 | |
Tapschroef M4x12mm Ck | ||||
110 | 266026-4 | 0.83 | 1.00 | |
Kabelbeschermhouder | ||||
111 | 419078-6 | 1.21 | 1.46 | |
Kabelbeschermer | ||||
112 | 419077-8 | 5.88 | 7.11 | |
Lens tbv laserlijn | ||||
113 | 418104-8 | 2.08 | 2.52 | |
Laser-Lijn Label <0506 | ||||
114 | 801262-1 | 2.93 | 3.55 | |
Borstschroef M5 | ||||
115 | 266306-8 | 1.72 | 2.08 | |
Zeskant bout 5x8 | ||||
116 | 266229-0 | 0.83 | 1.00 | |
Montageblok C >0506 | ||||
117 | 419379-2 | 4.26 | 5.15 | |
Inbusbout 4x6 | ||||
118 | 266318-1 | 0.83 | 1.00 | |
Torsieveer 9 Ls0714 | ||||
119 | 231664-1 | 0.83 | 1.00 | |
Schroef 3X10 Ls0714 * | ||||
120 | 911014-3 | 0.83 | 1.00 | |
Montage blok B >0506 | ||||
121 | 419378-4 | 2.80 | 3.39 | |
Schroef 3X10 Ls0714 * | ||||
122 | 911014-3 | 0.83 | 1.00 | |
Torsieveer 9 Ls0714 | ||||
123 | 231664-1 | 0.83 | 1.00 | |
Inbusbout 4x6 | ||||
124 | 266318-1 | 0.83 | 1.00 | |
Circuit Tbv Laser Ls0714 A | ||||
125 | 638442-4 | 26.11 | 31.59 | |
Beschermkap tbv lazer | ||||
126 | 418108-0 | 2.08 | 2.52 | |
Sluitring 5 | ||||
127 | 253807-5 | 0.83 | 1.00 | |
Knopbout 5x24 | ||||
128 | 265753-0 | 1.43 | 1.73 | |
Tapschroef 4x20 | ||||
129 | 266042-6 | 0.83 | 1.00 | |
Bus 16-113 | ||||
130 | 331428-4 | 5.88 | 7.11 | |
Borgmoer M8x13 hoog | ||||
131 | 252105-4 | 0.83 | 1.00 | |
Sluitring 8 | ||||
132 | 941202-8 | 0.83 | 1.00 | |
Zaagarm | ||||
133 | 317984-8 | 68.71 | 83.14 | |
Trekontlaster | ||||
134 | 687042-7 | 0.83 | 1.00 | |
Tapschroef M4x12mm Ck | ||||
135 | 266026-4 | 0.83 | 1.00 | |
Transportpen | ||||
136 | 322629-5 | 2.80 | 3.39 | |
O-ring 7 | ||||
137 | 213011-8 | 0.83 | 1.00 | |
Knop 20 | ||||
138 | 271601-3 | 0.83 | 1.00 | |
Zeskant bout 6x10 | ||||
139 | 251961-9 | 0.83 | 1.00 | |
Zeskant bout 8x30 | ||||
140 | 265371-4 | 1.01 | 1.22 | |
Zeskant bout 8x20 | ||||
141 | 265412-6 | 0.83 | 1.00 | |
Stalen kogel 10 | ||||
142 | 216003-6 | 0.83 | 1.00 | |
Geleidingsplaat | ||||
143 | 345418-1 | 7.44 | 9.00 | |
Torsieveer 28 | ||||
144 | 231626-9 | 2.08 | 2.52 | |
Indicatieplaat | ||||
145 | 413067-3 | 1.06 | 1.28 | |
Schroef 4x10 | ||||
146 | 911114-9 | 0.83 | 1.00 | |
Drukveer 5 | ||||
147 | 233168-9 | 0.83 | 1.00 | |
Inbusbout M2x12 | ||||
148 | 266131-7 | 0.83 | 1.00 | |
Armhouder | ||||
149 | 151459-5 | 83.82 | 101.42 | |
Schaal verdelings label | ||||
149A | 816771-7 | 2.93 | 3.55 | |
Zeskant bout 10x100 | ||||
150 | 251662-9 | 1.27 | 1.54 | |
Schroef 4x10 | ||||
151 | 911113-1 | 0.83 | 1.00 | |
Handgreep | ||||
152 | 416006-2 | 4.08 | 4.94 | |
Zeskant moer 10x17 | ||||
153 | 252144-4 | 2.80 | 3.39 | |
Ring 10 | ||||
154 | 253024-7 | 0.83 | 1.00 | |
Veer 5 voor hefboom 100 | ||||
155 | 231266-3 | 0.83 | 1.00 | |
Vierkante pen Ls1013 * | ||||
156 | 152542-1 | 14.24 | 17.23 | |
Rubber pen 6 | ||||
156A | 263005-3 | 0.83 | 1.00 | |
Zeskant bout 6x35 | ||||
157 | 921356-7 | 0.83 | 1.00 | |
Draaiplateau | ||||
158 | 153832-5 | 174.44 | 211.07 | |
Lineair kogell 3064 | ||||
158A | 211444-1 | 30.23 | 36.58 | |
Lager 30 | ||||
158B | 219002-7 | 16.07 | 19.44 | |
Vilten ring 30 | ||||
158C | 262048-2 | 1.43 | 1.73 | |
Rubber pen 6 | ||||
158D | 263005-3 | 0.83 | 1.00 | |
Kap | ||||
158E | 343676-3 | 1.27 | 1.54 | |
Waarschuwingslabel | ||||
158F | 817283-3 | 0.83 | 1.00 | |
Lagerhuis B | ||||
159 | 152540-5 | 48.51 | 58.70 | |
Lineair kogell 3064 | ||||
159A | 211444-1 | 30.23 | 36.58 | |
Vilten ring 30 | ||||
159B | 262048-2 | 1.43 | 1.73 | |
Kap | ||||
159C | 343676-3 | 1.27 | 1.54 | |
Lagerhuis B | ||||
159D | 316837-8 | 21.70 | 26.26 | |
Inbusbout M8x30 | ||||
160 | 922451-6 | 1.02 | 1.23 | |
Ring 8 | ||||
161 | 253852-0 | 1.21 | 1.46 | |
Zeskant bout 8x40 | ||||
162 | 265442-7 | 0.83 | 1.00 | |
Inzaagplaat | ||||
163 | 419222-5 | 2.80 | 3.39 | |
Tapschroef M4x12mm Ck | ||||
164 | 266026-4 | 0.83 | 1.00 | |
Schroef 4x8 | ||||
165 | 911109-2 | 0.83 | 1.00 | |
Borgmoer 6-10 | ||||
166 | 252014-7 | 0.83 | 1.00 | |
Steun voor aanslag | ||||
167 | 344463-3 | 0.83 | 1.00 | |
Aanslag | ||||
168 | 153890-1 | 16.07 | 19.44 | |
Waarschuwingslabel | ||||
168A | 810967-2 | 2.93 | 3.55 | |
Zeskantbout M8X30 A | ||||
169 | 265488-3 | 2.05 | 2.48 | |
Achterlineaal | ||||
170 | 317757-9 | 34.35 | 41.56 | |
Verzonken schroef 6x35 | ||||
171 | 912357-6 | 0.83 | 1.00 | |
Sluitring 6 | ||||
172 | 253715-0 | 0.83 | 1.00 | |
Vleugelbout 6x10 | ||||
173 | 924306-1 | 0.83 | 1.00 | |
Tapschroef M4x12mm Ck | ||||
174 | 266026-4 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
175 | 816326-8 | |||
Schroef 8x320 | ||||
176 | 266132-5 | 4.08 | 4.94 | |
Moer M8 | ||||
177 | 931402-8 | 0.83 | 1.00 | |
Handgreep 40 | ||||
178 | 271314-6 | 8.46 | 10.24 | |
Sluitring 8 | ||||
179 | 941202-8 | 0.83 | 1.00 | |
Draaiknop | ||||
180 | 152541-3 | 7.43 | 8.99 | |
Niet meer leverbaar, geen vervanging | ||||
181 | 331491-7 | |||
Kap 10 | ||||
182 | 421563-7 | 1.01 | 1.22 | |
Veer | ||||
183 | 322924-3 | 0.83 | 1.00 | |
Blokkeerpin | ||||
184 | 322909-9 | 6.58 | 7.96 | |
Sluitring 6 | ||||
185 | 253804-1 | 0.83 | 1.00 | |
Drukveer 6 | ||||
186 | 231307-5 | 0.83 | 1.00 | |
Stopring E-5 | ||||
187 | 961018-5 | 0.83 | 1.00 | |
Pinhouder | ||||
188 | 316899-6 | 8.84 | 10.70 | |
Tapschroef Ct4x16 | ||||
189 | 266034-5 | 0.83 | 1.00 | |
Geleiderstopper | ||||
190 | 344411-2 | 1.72 | 2.08 | |
Schroef M6 | ||||
191 | 251267-5 | 0.83 | 1.00 | |
Pen 5 | ||||
192 | 256196-7 | 0.83 | 1.00 | |
Draaistopper | ||||
193 | 331493-3 | 79.95 | 96.74 | |
Stopperhouder | ||||
194 | 344412-0 | 10.84 | 13.12 | |
Tapschroef Ct4x16 | ||||
195 | 266034-5 | 0.83 | 1.00 | |
Tapschroef M4x12mm Ck | ||||
196 | 266026-4 | 0.83 | 1.00 | |
Indicatieplaat | ||||
197 | 816128-2 | 0.83 | 1.00 | |
Geleideplaat | ||||
198 | 344477-2 | 1.72 | 2.08 | |
Tapschroef Ct4x16 | ||||
199 | 266034-5 | 0.83 | 1.00 | |
Bladveer | ||||
200 | 232075-3 | 1.01 | 1.22 | |
Vleugelbout 6x10 | ||||
201 | 924306-1 | 0.83 | 1.00 | |
Voetzool | ||||
202 | 153889-6 | 90.50 | 109.50 | |
Aanduidingsplaat Ls800Dw * | ||||
202A | 810965-6 | 1.01 | 1.22 | |
Afdekkap | ||||
203 | 416972-3 | 1.02 | 1.23 | |
Voet | ||||
203 | 286212-1 | 0.83 | 1.00 |
