Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita LS1440'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

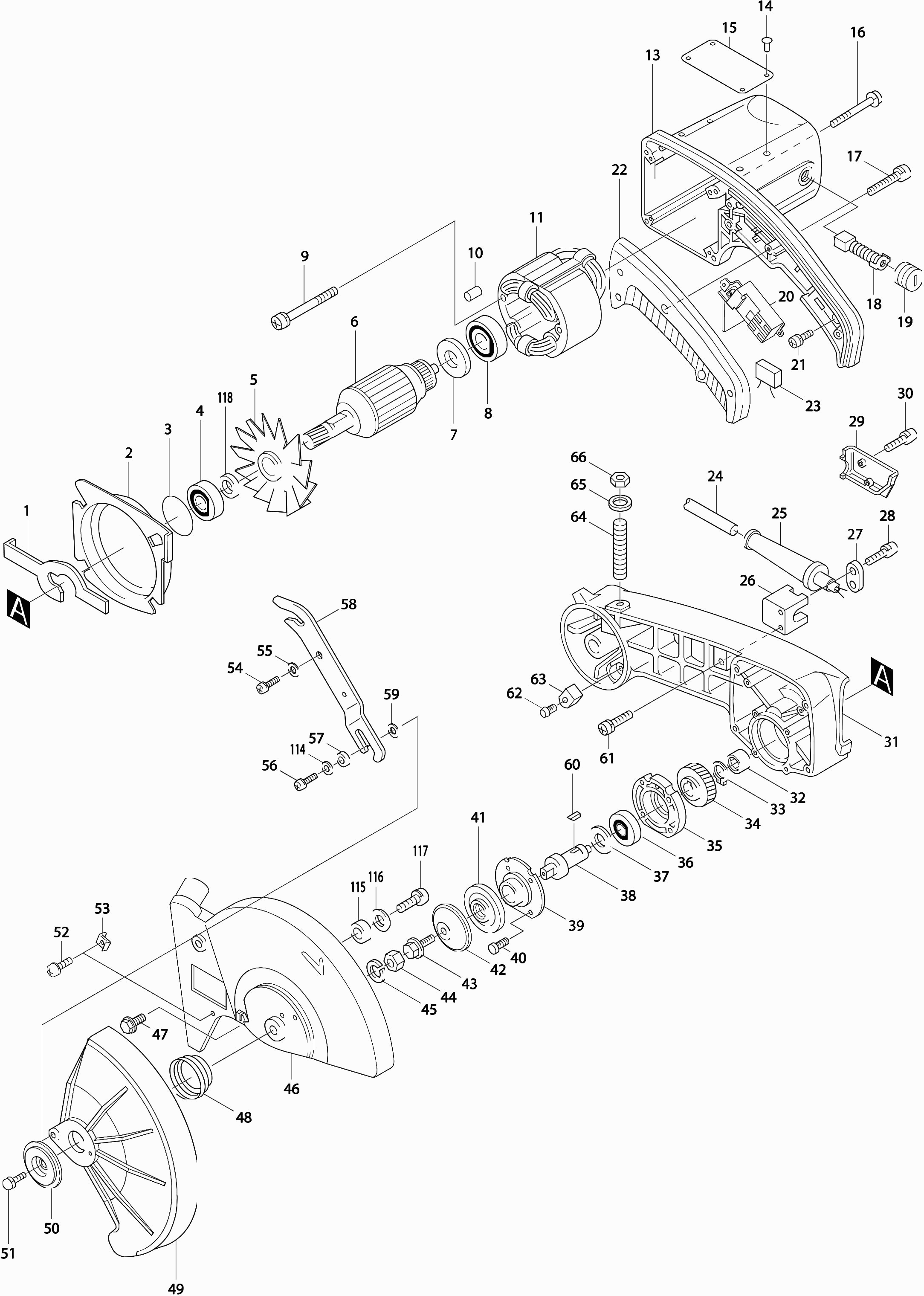

Tekeningen van de Makita LS1440
Onderdelen lijst van de Makita LS1440
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Asblokkering | ||||
001 | 163100-8 | 4.58 | 5.54 | |
Tussenplaat | ||||
002 | 411466-3 | 3.22 | 3.90 | |
O-ring 32 | ||||
003 | 213459-4 | 1.01 | 1.22 | |
Kogellager 6002ddw | ||||
004 | 211236-8 | 9.52 | 11.52 | |
Waaier 92 Ls1440 * | ||||
005 | 241514-2 | 3.20 | 3.87 | |
Anker | ||||
006 | 516729-3 | 100.32 | 121.39 | |
Isolatiering | ||||
007 | 681623-9 | 0.83 | 1.00 | |
Kogellager 6200llb | ||||
008 | 211066-7 | 4.58 | 5.54 | |
Schroef 5x65 | ||||
009 | 911290-9 | 0.83 | 1.00 | |
Rubber pen 4 | ||||
010 | 263013-4 | 0.83 | 1.00 | |
Veld | ||||
011 | 526008-1 | 94.82 | 114.73 | |
Motorhuis | ||||
013 | 152937-8 | 61.09 | 73.92 | |
Statorveertje Cb5 | ||||
014 | 654020-2 | 0.83 | 1.00 | |
Klembus tbv statorv. 2mm | ||||
015 | 654502-4 | 0.83 | 1.00 | |
Schroef 5X80 * | ||||
016 | 251335-4 | 1.27 | 1.54 | |
Schroef 4x30 | ||||
017 | 911158-9 | 0.83 | 1.00 | |
Koolborstel set Cb-154 | ||||
018 | 181047-4 | 4.08 | 4.94 | |
Koolborstelhouderdop | ||||
019 | 643650-4 | 0.83 | 1.00 | |
Schakelaar Sw-15 | ||||
020 | 651153-4 | 30.23 | 36.58 | |
Met.schroef Ck M4x6mm | ||||
021 | 911104-2 | 0.83 | 1.00 | |
Handgreepdeksel | ||||
022 | 410836-3 | 7.80 | 9.44 | |
Netsnoer 2x1.50 4.0mtr | ||||
024 | 695123-3 | 21.70 | 26.26 | |
Kabeltule 10-85 | ||||
025 | 682504-0 | 1.72 | 2.08 | |
Klemblok Ls1000 * | ||||
026 | 154261-5 | 6.60 | 7.99 | |
Klemstrip | ||||
027 | 687001-1 | 0.83 | 1.00 | |
Schroef 4x18 | ||||
028 | 911133-5 | 0.83 | 1.00 | |
Klemdeksel 2400B * | ||||
029 | 411467-1 | 1.21 | 1.46 | |
Schroef 4X16 A | ||||
030 | 911526-6 | 0.83 | 1.00 | |
Tandwielhuis | ||||
031 | 157862-8 | 229.84 | 278.11 | |
Naaldlager 1212 | ||||
032 | 212113-7 | 10.81 | 13.08 | |
Borgring S-20 | ||||
033 | 961060-6 | 0.83 | 1.00 | |
Tandwiel 41 | ||||
034 | 226411-3 | 46.31 | 56.04 | |
Lagerhuis | ||||
035 | 315055-5 | 17.92 | 21.68 | |
Kogellager 6204 | ||||
036 | 211306-3 | 10.81 | 13.08 | |
Dunne sluitring 20 | ||||
037 | 253327-9 | 0.83 | 1.00 | |
Zaagas | ||||
038 | 321729-8 | 38.88 | 47.04 | |
Netsnoer 2x1.50 4.0mtr | ||||
039 | 695123-3 | 21.70 | 26.26 | |
Verzonken Schroef M5X20 # | ||||
040 | 912231-8 | 0.83 | 1.00 | |
Binnenflens 90 | ||||
041 | 224250-5 | 35.99 | 43.55 | |
Buitenflens 90mm | ||||
042 | 224249-0 | 48.51 | 58.70 | |
Flensbout M8x20 | ||||
043 | 251644-1 | 1.43 | 1.73 | |
Zeskant moer M6 | ||||
044 | 931302-2 | 0.83 | 1.00 | |
Veerring 6 A | ||||
045 | 253903-9 | 0.83 | 1.00 | |
Vaste beschermkap | ||||
046 | 154925-1 | 128.54 | 155.53 | |
Flensbout M8x12 | ||||
047 | 265324-3 | 1.21 | 1.46 | |
Torsieveer 30 | ||||
048 | 231939-8 | 2.56 | 3.10 | |
Kunststof beschermkap | ||||
049 | 419482-9 | 27.35 | 33.09 | |
Centreerplaat | ||||
050 | 343358-7 | 2.93 | 3.55 | |
Slotbout | ||||
051 | 923311-5 | 0.83 | 1.00 | |
Schroef 5x10 | ||||
052 | 911209-8 | 0.83 | 1.00 | |
Aanslag | ||||
053 | 343492-3 | 2.45 | 2.96 | |
Schroef M8 | ||||
054 | 251333-8 | 7.80 | 9.44 | |
Sluitring 10 | ||||
055 | 253878-2 | 0.83 | 1.00 | |
Schroef M8 * | ||||
056 | 251339-6 | 4.81 | 5.82 | |
Ring 10 | ||||
057 | 257146-5 | 1.51 | 1.83 | |
Geleidestrip | ||||
058 | 343792-1 | 8.84 | 10.70 | |
Sluitring 8 | ||||
059 | 253731-2 | 0.83 | 1.00 | |
Inlegspie 4 | ||||
060 | 254203-0 | 1.06 | 1.28 | |
Schroef 4x14 | ||||
061 | 911123-8 | 0.83 | 1.00 | |
Schroef 5x20 | ||||
062 | 911234-9 | 0.83 | 1.00 | |
Stootkussen 2400B * | ||||
063 | 411479-4 | 2.08 | 2.52 | |
Schroef 10X80 * | ||||
064 | 251959-6 | 5.87 | 7.10 | |
Sluitring 10 | ||||
065 | 941252-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
066 | 931501-6 | |||
Zeskantbout M10X30 * | ||||
067 | 921551-9 | 1.70 | 2.06 | |
Aanslag Ls1440 A | ||||
068 | 318866-7 | 136.16 | 164.75 | |
Borgplaat | ||||
069 | 163279-5 | 11.32 | 13.70 | |
NULL | ||||
070 | 265905-3 | 0.83 | 1.00 | |
Stelschroef M10 | ||||
071 | 322144-9 | 13.19 | 15.96 | |
Zeskantbout M16 * | ||||
072 | 251698-8 | 5.88 | 7.11 | |
Sluitring 16 * | ||||
073 | 253771-0 | 0.83 | 1.00 | |
Arm Compleet Ls1440 * | ||||
074 | 154929-3 | 189.87 | 229.74 | |
Torsieveer 33 | ||||
075 | 231533-6 | 3.22 | 3.90 | |
Borgpen Ls1430-Ls1440 * | ||||
076 | 341926-0 | 3.20 | 3.87 | |
NULL | ||||
077 | 253948-7 | 0.83 | 1.00 | |
Schroef M8 * | ||||
078 | 251298-4 | 1.02 | 1.23 | |
Sluitring 16 * | ||||
079 | 253771-0 | 0.83 | 1.00 | |
Zeskantmoer M16X24 * | ||||
080 | 252044-8 | 2.45 | 2.96 | |
Aanslagstrip | ||||
081 | 419483-7 | 4.08 | 4.94 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
082 | 410849-4 | |||
Aanslag 2400B * | ||||
083 | 312511-6 | 12.58 | 15.22 | |
Vastzetschroef M6x12 | ||||
085 | 251804-5 | 0.83 | 1.00 | |
Schroef 6X14 * | ||||
086 | 911317-5 | 0.83 | 1.00 | |
Sluitring 6x12mm | ||||
087 | 941151-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
088 | 315891-9 | |||
Sluitring 12 | ||||
089 | 253744-3 | 0.83 | 1.00 | |
Moerborgring Ls1000 * | ||||
090 | 341912-1 | 1.21 | 1.46 | |
Stelplaat Ls1000 * | ||||
091 | 342967-9 | 1.24 | 1.50 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
092 | 341911-3 | |||
Ontspanmoer R Ls1000 * | ||||
093 | 321490-7 | 5.87 | 7.10 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
094 | 321491-5 | |||
Klemarm Ls1000 * | ||||
095 | 151201-4 | 21.87 | 26.46 | |
Spindel Met Knop Ls1430-Ls14 * | ||||
096 | 271275-0 | 17.90 | 21.66 | |
Met.schroef Ph M5x14mm Ck | ||||
097 | 266809-2 | 0.83 | 1.00 | |
Handgreep | ||||
098 | 273436-8 | 4.81 | 5.82 | |
Schroef 4x8 | ||||
099 | 911106-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
100 | 816173-7 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
101 | 342823-3 | |||
Blokkeerpen Ls1430-Ls1440 * | ||||
102 | 321981-8 | 1.43 | 1.73 | |
Schroef 5x35 | ||||
103 | 911256-9 | 0.83 | 1.00 | |
Zeskant bout 8x35 | ||||
104 | 921456-3 | 1.01 | 1.22 | |
Bladveer | ||||
105 | 232093-1 | 2.80 | 3.39 | |
Slotveer Ls1430 * | ||||
106 | 343359-5 | 8.52 | 10.31 | |
Rotary Part Ls1430-Ls1440 | ||||
107 | 311795-3 | 70.59 | 85.41 | |
Vleugelmoer M5X12 * | ||||
108 | 924211-2 | 0.83 | 1.00 | |
Voet Ls1430-Ls1440 * | ||||
109 | 151248-8 | 668.29 | 808.63 | |
Inbusbout M10X40 * | ||||
111 | 922562-7 | 1.01 | 1.22 | |
Veerring M10 | ||||
112 | 942251-8 | 0.83 | 1.00 | |
Draaischijf | ||||
113 | 311796-1 | 347.27 | 420.20 | |
Sluitring 10 | ||||
114 | 253878-2 | 0.83 | 1.00 | |
Rubber ring 12 | ||||
115 | 262044-0 | 2.08 | 2.52 | |
Sluitring 6 | ||||
116 | 253011-6 | 0.83 | 1.00 | |
Met.schroef Ph M5x14mm Ck | ||||
117 | 266809-2 | 0.83 | 1.00 | |
Tandwielhuis | ||||
120 | 157862-8 | 229.84 | 278.11 | |
Blokkeerhandel Nieuw Ls1440 * | ||||
121 | 164836-2 | 15.02 | 18.17 | |
Drukveer 9 | ||||
122 | 231297-2 | 0.83 | 1.00 | |
Blokkeerplaat Ls1440 Nieuw * | ||||
123 | 165129-0 | 11.16 | 13.50 | |
Arm Compleet Ls1440 * | ||||
124 | 154929-3 | 189.87 | 229.74 | |
Schroef M6 | ||||
125 | 251362-1 | 0.83 | 1.00 | |
Blokkeerhandel Nieuw Ls1440 * | ||||
908 | 164836-2 | 15.02 | 18.17 | |
Drukveer 9 | ||||
909 | 231297-2 | 0.83 | 1.00 | |
Blokkeerplaat Ls1440 Nieuw * | ||||
910 | 165129-0 | 11.16 | 13.50 | |
Schroef M6 | ||||
911 | 251362-1 | 0.83 | 1.00 | |
Beschermerkap | ||||
913 | 416437-5 | 3.65 | 4.42 | |
Beschermerkap | ||||
914 | 416438-3 | 3.65 | 4.42 | |
Beschermplaat | ||||
915 | 345694-7 | 10.84 | 13.12 | |
Beschermplaat | ||||
916 | 345196-3 | 1.72 | 2.08 | |
Tapschroef 4X14 Ga7020 A | ||||
917 | 266385-6 | 0.83 | 1.00 | |
Tapschroef 4X14 Ga7020 A | ||||
918 | 266385-6 | 0.83 | 1.00 | |
Schroef 4x8 | ||||
919 | 911109-2 | 0.83 | 1.00 |
