Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita LW1400'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

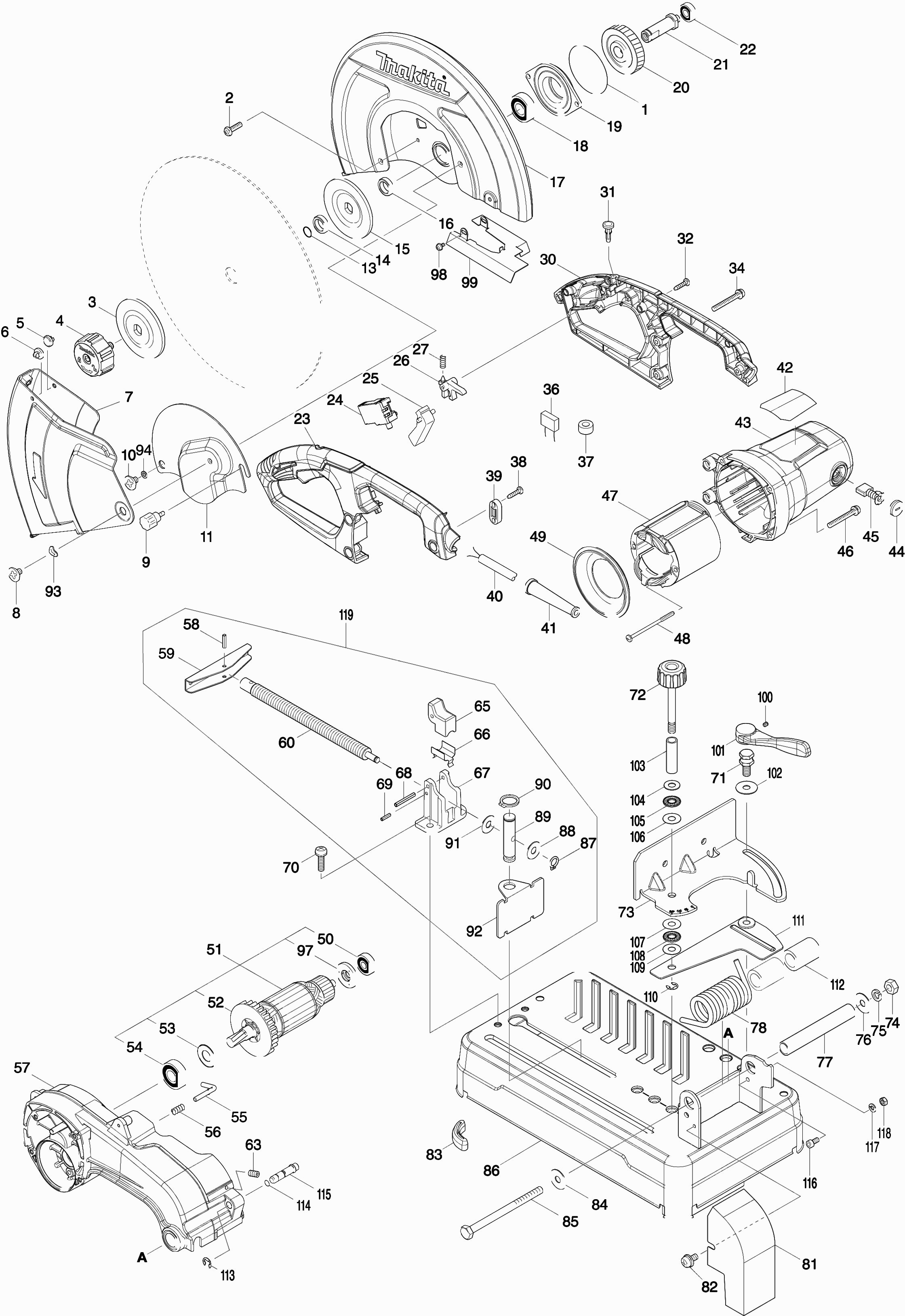

Tekeningen van de Makita LW1400
Onderdelen lijst van de Makita LW1400
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| O-ring 65 | ||||
| 001 | 213858-0 | 0.83 | 1.00 | |
| Schroef 5x20 | ||||
| 002 | 265122-5 | 0.83 | 1.00 | |
| Buiten/Binnenflens 2414En A | ||||
| 003 | 224456-5 | 4.08 | 4.94 | |
| Flensbout "toolless" | ||||
| 004 | 123478-1 | 16.84 | 20.38 | |
| Dopje | ||||
| 005 | 418142-0 | 0.83 | 1.00 | |
| Dopje | ||||
| 006 | 418142-0 | 0.83 | 1.00 | |
| Verende beschermkap | ||||
| 007 | 161401-8 | 14.90 | 18.03 | |
| Schroef M6 | ||||
| 008 | 265121-7 | 0.83 | 1.00 | |
| Knopbout 6x12 | ||||
| 009 | 251488-9 | 0.83 | 1.00 | |
| Schroef M6 | ||||
| 010 | 265121-7 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 346968-9 | |||
| O-ring 14 | ||||
| 013 | 213180-5 | 0.83 | 1.00 | |
| Vulring 17mm | ||||
| 014 | 257255-0 | 0.83 | 1.00 | |
| Buiten/Binnenflens 2414En A | ||||
| 015 | 224456-5 | 4.08 | 4.94 | |
| Vulring 17mm | ||||
| 016 | 257255-0 | 0.83 | 1.00 | |
| Vastebeschermkap | ||||
| 017 | 161400-0 | 27.35 | 33.09 | |
| Kogellager 6203zz | ||||
| 018 | 211290-2 | 6.58 | 7.96 | |
| Lagerhuis | ||||
| 019 | 319393-7 | 3.22 | 3.90 | |
| Tandwiel 50 | ||||
| 020 | 227811-0 | 10.81 | 13.08 | |
| Zaagas | ||||
| 021 | 324321-9 | 3.65 | 4.42 | |
| Kogellager 6000zz | ||||
| 022 | 210067-2 | 1.21 | 1.46 | |
| Handgreep set | ||||
| 023 | 183C14-3 | 11.16 | 13.50 | |
| Schakelaar | ||||
| 024 | 650716-3 | 8.52 | 10.31 | |
| Schakelhandel | ||||
| 025 | 418140-4 | 0.83 | 1.00 | |
| Blokkeerknop | ||||
| 026 | 418139-9 | 0.83 | 1.00 | |
| Drukveer 4 | ||||
| 027 | 231397-8 | 0.83 | 1.00 | |
| Handgreep set | ||||
| 030 | 183C14-3 | 11.16 | 13.50 | |
| Deblokkeerknop | ||||
| 031 | 417113-4 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 032 | 266326-2 | |||
| Schroef M5x40mm | ||||
| 034 | 265104-7 | 0.83 | 1.00 | |
| Condensator 0,22uf | ||||
| 036 | 645190-8 | 2.44 | 2.95 | |
| Lijn filter | ||||
| 037 | 688163-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038 | 266326-2 | |||
| Klemstrip | ||||
| 039 | 687124-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 040 | 665872-6 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 041 | 682540-6 | |||
| Naamplaat | ||||
| 042 | 851S34-8 | 2.80 | 3.39 | |
| Motorhuis | ||||
| 043 | 143463-8 | 17.90 | 21.66 | |
| Koolborstelhouder | ||||
| 043A | 643712-8 | 7.44 | 9.00 | |
| Koolborstelhouderdop | ||||
| 044 | 643700-5 | 1.01 | 1.22 | |
| Koolborstel set Cb-203 | ||||
| 045 | 191953-5 | 6.58 | 7.96 | |
| Schroef M5x40mm | ||||
| 046 | 265104-7 | 0.83 | 1.00 | |
| Veld | ||||
| 047 | 593908-0 | 34.35 | 41.56 | |
| Statorveer | ||||
| 047A | 654197-3 | 0.83 | 1.00 | |
| Klembus tbv statorv. 2mm | ||||
| 047B | 654502-4 | 0.83 | 1.00 | |
| Met. schroef Ck 5x85mm | ||||
| 048 | 265A13-6 | 0.83 | 1.00 | |
| Opvulplaat | ||||
| 049 | 418143-8 | 0.83 | 1.00 | |
| Kogellager 6200llb | ||||
| 050 | 211066-7 | 4.58 | 5.54 | |
| Anker | ||||
| 051 | 513463-6 | 53.38 | 64.59 | |
| Waaier 80 | ||||
| 052 | 240164-0 | 6.90 | 8.35 | |
| Sluitring 15 | ||||
| 053 | 267714-6 | 1.21 | 1.46 | |
| Kogellager 6202zz | ||||
| 054 | 211240-7 | 1.72 | 2.08 | |
| Borgring | ||||
| 055 | 324322-7 | 0.83 | 1.00 | |
| Drukveer 7 | ||||
| 056 | 233372-0 | 0.83 | 1.00 | |
| Tandwielhuis DLW140 A | ||||
| 057 | 140D69-7 | 33.44 | 40.46 | |
| Rubber pen 6 | ||||
| 057 | 263029-9 | 0.83 | 1.00 | |
| Spanstift 5-20 | ||||
| 058 | 951163-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 059 | 272027-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 060 | 324323-5 | |||
| Stelschroef M6x16 | ||||
| 063 | 266321-2 | 0.83 | 1.00 | |
| Schroefspindelmoer | ||||
| 065 | 313114-9 | 3.65 | 4.42 | |
| Spindel moerplaat | ||||
| 066 | 345311-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 067 | 317662-0 | |||
| Kerfstift 5-36 | ||||
| 068 | 951175-7 | 0.83 | 1.00 | |
| Spanstift 4-16 | ||||
| 069 | 951110-5 | 0.83 | 1.00 | |
| Met.schroef M8x30mm | ||||
| 070 | 265125-9 | 0.83 | 1.00 | |
| Kraagbout M10x20 | ||||
| 071 | 266996-7 | 2.44 | 2.95 | |
| Knop 40mm | ||||
| 072 | 271331-6 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 073 | 346970-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 074 | 252183-4 | |||
| Veerring M10 | ||||
| 075 | 942251-8 | 0.83 | 1.00 | |
| Sluitring 10 | ||||
| 076 | 253197-6 | 0.83 | 1.00 | |
| Pijp 20-128 | ||||
| 077 | 331648-0 | 2.80 | 3.39 | |
| Torsieveer 33 | ||||
| 078 | 233633-8 | 10.81 | 13.08 | |
| Vonkenvanger | ||||
| 081 | 161399-9 | 9.54 | 11.54 | |
| Schroef 6x12 | ||||
| 082 | 265144-5 | 0.83 | 1.00 | |
| Buffer | ||||
| 083 | 421834-2 | 0.83 | 1.00 | |
| Sluitring 10 | ||||
| 084 | 253197-6 | 0.83 | 1.00 | |
| Zeskant bout 10x140 | ||||
| 085 | 265509-1 | 1.70 | 2.06 | |
| Voetplaat | ||||
| 086 | 161432-7 | 57.06 | 69.04 | |
| Borgring S-8 | ||||
| 087 | 961004-6 | 0.83 | 1.00 | |
| Sluitring 8 | ||||
| 088 | 267257-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 089 | 256545-8 | |||
| Borgring S-16 | ||||
| 090 | 961056-7 | 0.83 | 1.00 | |
| Sluitring 8 | ||||
| 091 | 267257-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 092 | 346636-4 | |||
| Veerring 6 A | ||||
| 093 | 253903-9 | 0.83 | 1.00 | |
| Sluitring 6Mm A | ||||
| 094 | 267214-6 | 0.83 | 1.00 | |
| Isolatiering | ||||
| 097 | 681630-2 | 1.43 | 1.73 | |
| Schroef 4x6 | ||||
| 098 | 911103-4 | 0.83 | 1.00 | |
| vonk afdekplaat | ||||
| 099 | 346971-0 | 1.21 | 1.46 | |
| Zeskant bout 5x6 | ||||
| 100 | 266264-8 | 0.83 | 1.00 | |
| Verstelknop | ||||
| 101 | 272286-8 | 7.44 | 9.00 | |
| Sluitring 10 | ||||
| 102 | 253197-6 | 0.83 | 1.00 | |
| Bus 11 | ||||
| 103 | 257389-9 | 1.21 | 1.46 | |
| Sluitring 10 | ||||
| 104 | 253180-3 | 1.01 | 1.22 | |
| Druknaaldlager 1023 | ||||
| 105 | 216413-7 | 2.80 | 3.39 | |
| Dunne sluitring 10 | ||||
| 106 | 253353-8 | 0.83 | 1.00 | |
| Dunne sluitring 10 | ||||
| 107 | 253353-8 | 0.83 | 1.00 | |
| Druknaaldlager 1023 | ||||
| 108 | 216413-7 | 2.80 | 3.39 | |
| Dunne sluitring 10 | ||||
| 109 | 253353-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 110 | 961014-3 | |||
| Geleide basis | ||||
| 111 | 161402-6 | 5.22 | 6.32 | |
| Bus 20 DLW140 A | ||||
| 112 | 257413-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 113 | 961014-3 | |||
| O-ring 7 | ||||
| 114 | 213011-8 | 0.83 | 1.00 | |
| Stoppen | ||||
| 115 | 326624-7 | 2.05 | 2.48 | |
| Inusbout M6X12 | ||||
| 116 | 922311-2 | 0.83 | 1.00 | |
| Veerring 6 A | ||||
| 117 | 253903-9 | 0.83 | 1.00 | |
| Zeskant moer M6 | ||||
| 118 | 931302-2 | 0.83 | 1.00 | |
| Werkstukklem | ||||
| 119 | 135708-8 | 20.76 | 25.12 | |
