Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita M9400'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

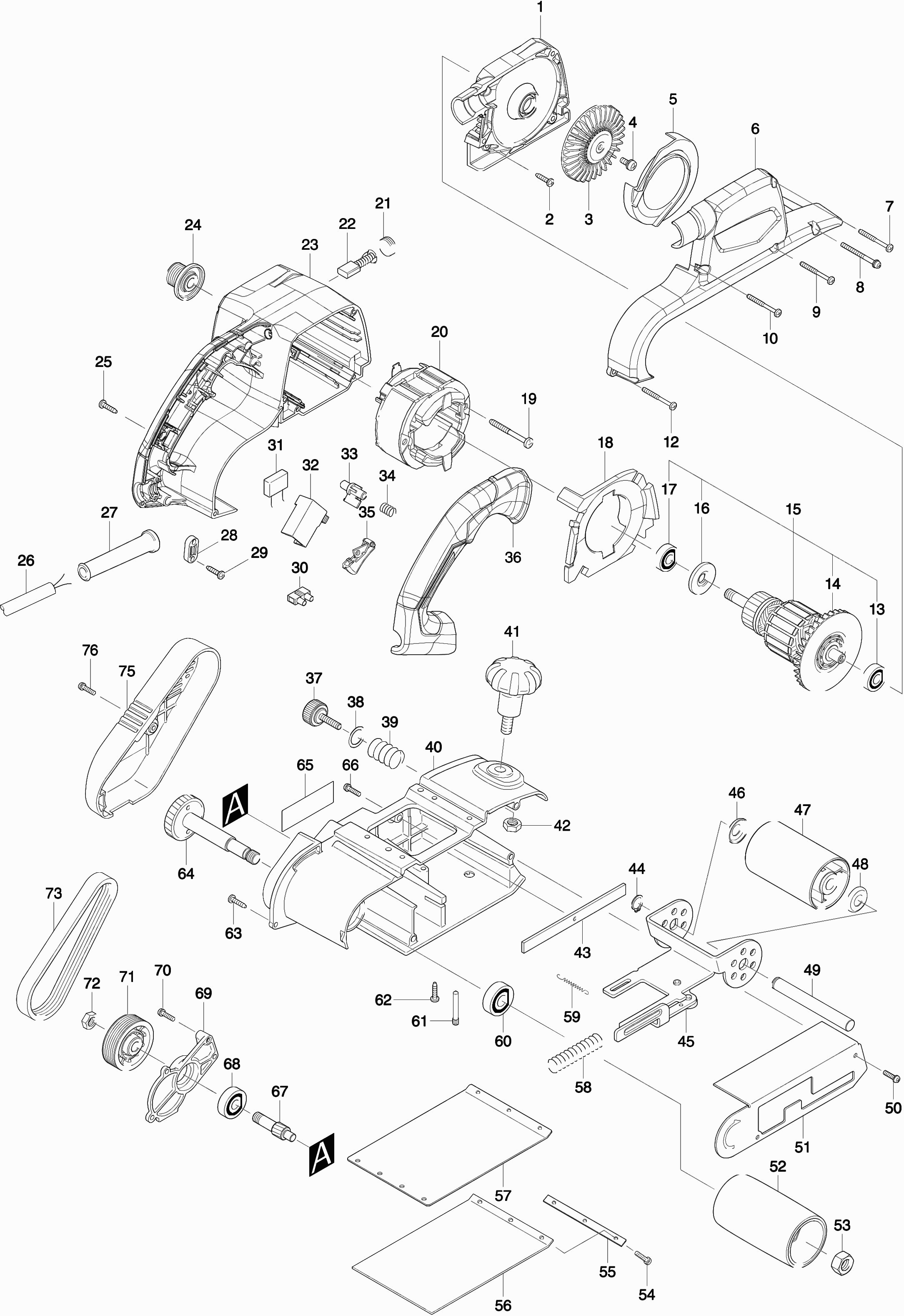

Tekeningen van de Makita M9400
Onderdelen lijst van de Makita M9400
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Stofopvanghouder | ||||
001 | 318921-5 | 9.52 | 11.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
002 | 266326-2 | |||
Waaier 80 | ||||
003 | 241662-7 | 6.90 | 8.35 | |
Schroef M5x12mm | ||||
004 | 265170-4 | 0.83 | 1.00 | |
Scheidingsplaat | ||||
005 | 419580-9 | 1.24 | 1.50 | |
Stofopvangdeksel | ||||
006 | 319296-5 | 17.92 | 21.68 | |
Met.schroef Ck 4x40mm | ||||
007 | 266560-4 | 0.83 | 1.00 | |
Schroef M5x12mm | ||||
008 | 265169-9 | 0.83 | 1.00 | |
Met.schroef Ck 4x40mm | ||||
009 | 266560-4 | 0.83 | 1.00 | |
Met.schroef Ck 4x40mm | ||||
010 | 266560-4 | 0.83 | 1.00 | |
Met.schroef Ck 4x40mm | ||||
012 | 266560-4 | 0.83 | 1.00 | |
Kogellager 6000zz | ||||
013 | 210067-2 | 1.21 | 1.46 | |
Waaier 84 9403 (Anker) | ||||
014 | 240013-1 | 2.93 | 3.55 | |
Anker 240v | ||||
015 | 510292-8 | 28.85 | 34.91 | |
Isolatiering | ||||
016 | 681649-1 | 0.83 | 1.00 | |
Kogellager 6000zz | ||||
017 | 210067-2 | 1.21 | 1.46 | |
Tussenplaat | ||||
018 | 453968-3 | 1.24 | 1.50 | |
Schroef 5x50 | ||||
019 | 266397-9 | 0.83 | 1.00 | |
Veld 240v | ||||
020 | 596298-0 | 26.11 | 31.59 | |
Statorveer Mt582 A | ||||
020A | 654449-2 | 0.83 | 1.00 | |
Klembus tbv statorv. 1,25mm | ||||
020B | 654501-6 | 0.83 | 1.00 | |
Koolborstelhouderdop | ||||
021 | 643650-4 | 0.83 | 1.00 | |
Koolborstel set Cb-153 | ||||
022 | 181044-0 | 4.08 | 4.94 | |
Motorhuis | ||||
023 | 141760-6 | 17.90 | 21.66 | |
Koolborstelhouder A | ||||
023A | 643536-2 | 1.54 | 1.86 | |
V-snaarschijf 6/23 | ||||
024 | 222168-4 | 3.22 | 3.90 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
025 | 266326-2 | |||
Netsnoer 2x1.00 2.2mtr | ||||
026 | 665383-1 | 10.81 | 13.08 | |
Kabeltule 10-90 | ||||
027 | 682505-8 | 1.72 | 2.08 | |
Klemstrip | ||||
028 | 687124-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
029 | 266326-2 | |||
Kroonsteen Bo4553-Bo4554 A | ||||
030 | 654475-1 | 0.83 | 1.00 | |
Condensator | ||||
031 | 645240-9 | 0.83 | 1.00 | |
Schakelaar Tga115ct-2 | ||||
032 | 650545-4 | 3.65 | 4.42 | |
Blokkeerknop | ||||
033 | 418871-5 | 0.83 | 1.00 | |
Drukveer 9 | ||||
034 | 233423-9 | 0.83 | 1.00 | |
Schakelaarhandel | ||||
035 | 418873-1 | 0.83 | 1.00 | |
Handgreepdeksel | ||||
036 | 453965-9 | 5.22 | 6.32 | |
Vastzetschroef M6x25 | ||||
037 | 265763-7 | 1.01 | 1.22 | |
Revet 16mm | ||||
038 | 267356-6 | 0.83 | 1.00 | |
Drukveer 16 A | ||||
039 | 232573-7 | 0.83 | 1.00 | |
Motorframe | ||||
040 | 158070-4 | 41.78 | 50.55 | |
Knop 55mm | ||||
041 | 271325-1 | 3.37 | 4.08 | |
Moer M10 | ||||
042 | 252172-9 | 0.83 | 1.00 | |
Slijtstrip | ||||
043 | 345726-0 | 0.83 | 1.00 | |
Borgring S-12 | ||||
044 | 961052-5 | 0.83 | 1.00 | |
Spanarm | ||||
045 | 163477-1 | 11.68 | 14.13 | |
NULL | ||||
046 | 253922-5 | 0.83 | 1.00 | |
Spanrol | ||||
047 | 142719-6 | 11.16 | 13.50 | |
Glijlager spanrol 12 | ||||
047A | 214116-7 | 1.21 | 1.46 | |
Sponsrubber 42-42 | ||||
047B | 424614-5 | 0.83 | 1.00 | |
NULL | ||||
048 | 253922-5 | 0.83 | 1.00 | |
Spanrolas | ||||
049 | 323829-0 | 5.88 | 7.11 | |
Met.schr. M4x18mm | ||||
050 | 265112-8 | 0.83 | 1.00 | |
Beschermkap | ||||
051 | 344622-9 | 4.26 | 5.15 | |
Aandrijfrol | ||||
052 | 162248-3 | 11.32 | 13.70 | |
Zeskant moer 12x19 | ||||
053 | 252087-0 | 1.01 | 1.22 | |
Met.schr. M4x18mm | ||||
054 | 265112-8 | 0.83 | 1.00 | |
Steunstrip | ||||
055 | 344623-7 | 1.01 | 1.22 | |
Koolstofplaat | ||||
056 | 424057-1 | 2.80 | 3.39 | |
Rubberplaat | ||||
057 | 424058-9 | 1.21 | 1.46 | |
Drukveer 12 | ||||
058 | 233235-0 | 0.83 | 1.00 | |
Trekveer 4 | ||||
059 | 231819-8 | 0.83 | 1.00 | |
Kogellager 6201ddu | ||||
060 | 210111-5 | 5.46 | 6.61 | |
Pen | ||||
061 | 321980-0 | 2.16 | 2.61 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
062 | 266326-2 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
063 | 266326-2 | |||
Tandwiel 42 | ||||
064 | 158072-0 | 8.46 | 10.24 | |
Naamplaat "m9400" | ||||
065 | 850W26-8 | 2.80 | 3.39 | |
Met.schr. M4x18mm | ||||
066 | 265112-8 | 0.83 | 1.00 | |
Tandwiel 10 | ||||
067 | 226634-3 | 5.88 | 7.11 | |
Kogellager 6200llb | ||||
068 | 211066-7 | 4.58 | 5.54 | |
Tandwielkap | ||||
069 | 318074-0 | 7.44 | 9.00 | |
Met.schr. M4x18mm | ||||
070 | 265112-8 | 0.83 | 1.00 | |
V-riemschijf 6-52,9 | ||||
071 | 222169-2 | 6.58 | 7.96 | |
Moer M10 | ||||
072 | 252172-9 | 0.83 | 1.00 | |
V-snaar 6-355 | ||||
073 | 225021-3 | 16.07 | 19.44 | |
Snaardeksel | ||||
075 | 419581-7 | 4.08 | 4.94 | |
Met.schr. M4x18mm | ||||
076 | 265112-8 | 0.83 | 1.00 |
