Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita M9502R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

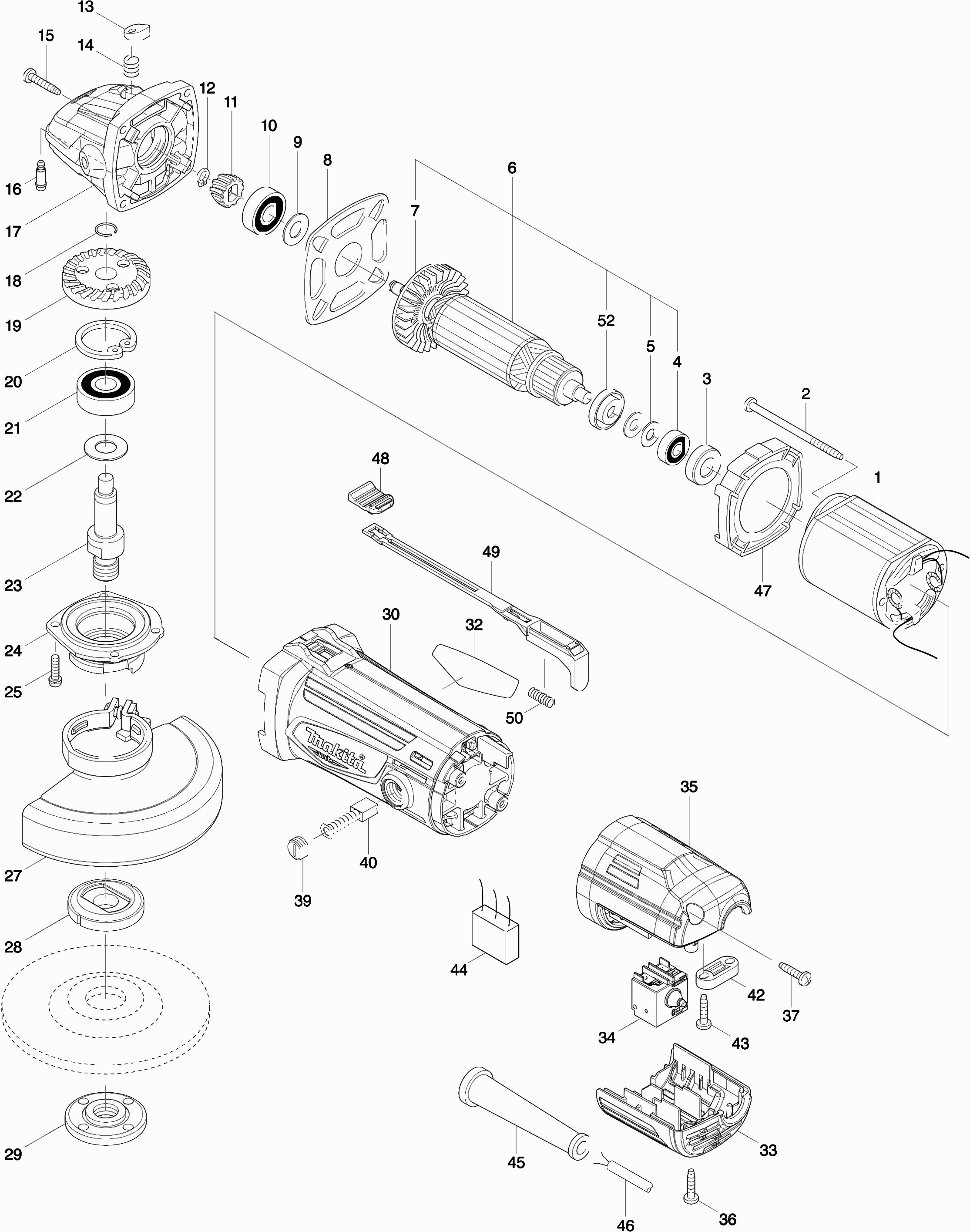

Tekeningen van de Makita M9502R
Onderdelen lijst van de Makita M9502R
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Veld 240v | ||||
| 001 | 593898-7 | 19.88 | 24.05 | |
| Draadbus M1902 | ||||
| 001 | 654485-8 | 0.83 | 1.00 | |
| Klembus tbv statorv. 1,25mm | ||||
| 001 | 654501-6 | 0.83 | 1.00 | |
| Veldverbinder Mt191 A | ||||
| 001 | 654450-7 | 0.83 | 1.00 | |
| Veldverbinder Mt191 A | ||||
| 001A | 654450-7 | 0.83 | 1.00 | |
| Klembus tbv statorv. 1,25mm | ||||
| 001B | 654501-6 | 0.83 | 1.00 | |
| Tapschroef 4x70 | ||||
| 002 | 266325-4 | 0.83 | 1.00 | |
| Pakkingring 19mm | ||||
| 003 | 421808-3 | 0.83 | 1.00 | |
| Kogellager 607Zz A | ||||
| 004 | 211382-7 | 0.83 | 1.00 | |
| Sluitring 7 | ||||
| 005 | 267245-5 | 0.83 | 1.00 | |
| Anker | ||||
| 006 | 510173-6 | 19.88 | 24.05 | |
| Waaier 50 | ||||
| 007 | 240059-7 | 1.43 | 1.73 | |
| Lagerborging 69 | ||||
| 008 | 285704-7 | 1.02 | 1.23 | |
| Sluitring 10 | ||||
| 009 | 267256-0 | 0.83 | 1.00 | |
| Kogellager 6000zz | ||||
| 010 | 210067-2 | 1.21 | 1.46 | |
| Tandwiel 11 | ||||
| 011 | 227451-4 | 5.46 | 6.61 | |
| Borgring S-6 | ||||
| 012 | 961002-0 | 0.83 | 1.00 | |
| Blokkeerpenkap | ||||
| 013 | 417771-6 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 014 | 233376-2 | 0.83 | 1.00 | |
| Tapschroef 4x22 | ||||
| 015 | 266324-6 | 0.83 | 1.00 | |
| Kraagpin 4 | ||||
| 016 | 256486-8 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 017 | 140433-8 | 8.84 | 10.70 | |
| O-ring 26 | ||||
| 017 | 213407-3 | 1.21 | 1.46 | |
| O-ring 26 | ||||
| 017A | 213407-3 | 1.21 | 1.46 | |
| Veerring 11 Ga4530 | ||||
| 018 | 233950-6 | 0.83 | 1.00 | |
| Tandwiel 36 | ||||
| 019 | 227452-2 | 4.81 | 5.82 | |
| Borgring R-32 | ||||
| 020 | 962151-6 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 021 | 211129-9 | 7.44 | 9.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 022 | 267238-2 | |||
| As | ||||
| 023 | 325978-9 | 2.80 | 3.39 | |
| Lagerhuis | ||||
| 024 | 318374-8 | 2.80 | 3.39 | |
| Schroef 4x16 | ||||
| 025 | 265100-5 | 0.83 | 1.00 | |
| Beschermkap 115mm 'toolless' | ||||
| 027 | 123144-0 | 9.52 | 11.52 | |
| Schroef 5x16 | ||||
| 027 | 265180-1 | 0.83 | 1.00 | |
| O-ring 4 | ||||
| 027 | 213009-5 | 0.83 | 1.00 | |
| O-ring 4 | ||||
| 027A | 213009-5 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 027B | 265180-1 | 0.83 | 1.00 | |
| Binnenflens 42mm | ||||
| 028 | 224415-9 | 3.35 | 4.05 | |
| Sluitmoer M14x45mm | ||||
| 029 | 224554-5 | 3.73 | 4.51 | |
| Motorhuis | ||||
| 030 | 143511-3 | 8.46 | 10.24 | |
| Koolborstelhouder | ||||
| 030 | 643455-2 | 1.43 | 1.73 | |
| Koolborstelhouder | ||||
| 030A | 643455-2 | 1.43 | 1.73 | |
| Naamplaat | ||||
| 032 | 851S80-1 | 2.80 | 3.39 | |
| Achterdeksel onder | ||||
| 033 | 456383-0 | 2.45 | 2.96 | |
| Schakelaar | ||||
| 034 | 650769-2 | 12.58 | 15.22 | |
| Achterdeksel boven | ||||
| 035 | 456382-2 | 3.22 | 3.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 037 | 266326-2 | |||
| Koolborsteldop 5-8 Mt191 | ||||
| 039 | 643987-9 | 0.83 | 1.00 | |
| Koolborstelset CB411 RT0702C | ||||
| 040 | 195010-1 | 3.20 | 3.87 | |
| Klemstrip | ||||
| 042 | 687124-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 043 | 266326-2 | |||
| Ontstorings condensator | ||||
| 044 | 645219-0 | 1.01 | 1.22 | |
| Kabeltule 8-85 | ||||
| 045 | 682502-4 | 1.72 | 2.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 046 | 695556-2 | |||
| Netsnoer 2x1.00 2.2mtr | ||||
| 046-1 | 665383-1 | 10.81 | 13.08 | |
| Tussenplaat | ||||
| 047 | 418015-7 | 1.21 | 1.46 | |
| Schakelknop | ||||
| 048 | 418016-5 | 0.83 | 1.00 | |
| Schakelaarhandel | ||||
| 049 | 456384-8 | 1.80 | 2.18 | |
| Drukveer 4 | ||||
| 050 | 233121-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 051 | 819897-4 | |||
| Isolatiering | ||||
| 052 | 681636-0 | 1.21 | 1.46 | |
