Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita M9503R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, 5 tot 10 werkdagen. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

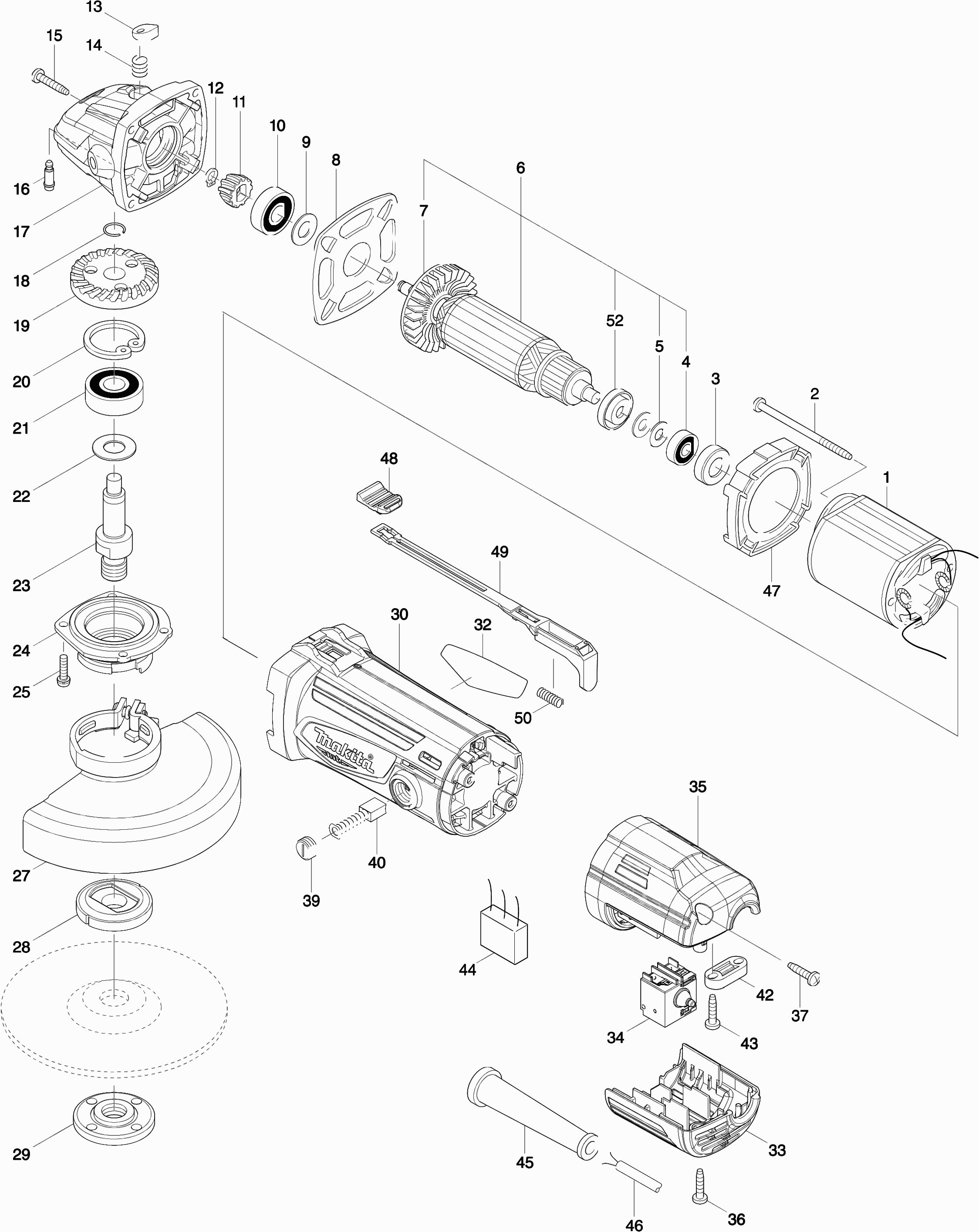

Tekeningen van de Makita M9503R
Onderdelen lijst van de Makita M9503R
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| VELD 240V M9502R | ||||
| 001 | 593898-7 | 19.80 | 23.96 | |
| VELDVERBINDER MT191 A | ||||
| 001A | 654450-7 | 1.00 | 1.21 | |
| Klembus 1,25Mm Tbv Stat.Veer P | ||||
| 001B | 654501-6 | 0.83 | 1.00 | |
| TAP SCHROEF 4X70MM P | ||||
| 002 | 266325-4 | 1.00 | 1.21 | |
| PAKKINGRING 19MM HP1631 | ||||
| 003 | 421808-3 | 1.00 | 1.21 | |
| KOGELLAGER 607ZZ A | ||||
| 004 | 211382-7 | 1.20 | 1.45 | |
| SLUITRING 7MM* | ||||
| 005 | 267245-5 | 1.00 | 1.21 | |
| ANKER ASSY 240V MT963 | ||||
| 006 | 510173-6 | 19.80 | 23.96 | |
| WAAIER 50 MT963* | ||||
| 007 | 240059-7 | 2.40 | 2.90 | |
| LAGERBORGING 69 MT963 * | ||||
| 008 | 285704-7 | 1.20 | 1.45 | |
| SLUITRING 10MM MT582 * | ||||
| 009 | 267256-0 | 1.00 | 1.21 | |
| KOGELLAGER 6000ZZ LS10/1216L | ||||
| 010 | 210067-2 | 1.20 | 1.45 | |
| TANDWIEL 11 MT953 | ||||
| 011 | 227451-4 | 6.00 | 7.26 | |
| BORGRING S-6 P | ||||
| 012 | 961002-0 | 1.00 | 1.21 | |
| BLOKKEERPENKAP 9555NB | ||||
| 013 | 417771-6 | 1.00 | 1.21 | |
| DRUKVEER 8 9555/57/58 A | ||||
| 014 | 233376-2 | 1.00 | 1.21 | |
| TAPSCHROEF 4X22 GA4530 P | ||||
| 015 | 266324-6 | 1.00 | 1.21 | |
| KRAAGPIN 4 9554NB | ||||
| 016 | 256486-8 | 1.00 | 1.21 | |
| TANDWIELHUIS MT963 | ||||
| 017 | 140433-8 | 9.60 | 11.62 | |
| O-RING 26 A | ||||
| 017A | 213407-3 | 1.20 | 1.45 | |
| VEERRING 11 GA4530 | ||||
| 018 | 233950-6 | 1.00 | 1.21 | |
| TANDWIEL 36 MT953 | ||||
| 019 | 227452-2 | 4.80 | 5.81 | |
| BORGRING R-32 EBH341L P | ||||
| 020 | 962151-6 | 1.00 | 1.21 | |
| KOGELLAGER 6201DDW A | ||||
| 021 | 211129-9 | 8.40 | 10.16 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 022 | 267238-2 | |||
| AS M9502R | ||||
| 023 | 325978-9 | 3.60 | 4.36 | |
| LAGERHUIS MT963 * | ||||
| 024 | 318374-8 | 3.60 | 4.36 | |
| SCHROEF M4X16MM MT953 | ||||
| 025 | 265100-5 | 1.00 | 1.21 | |
| BESCHERMKAP 125MM MT904 P | ||||
| 027 | 123099-9 | 8.40 | 10.16 | |
| O-RING 4 2012NB | ||||
| 027 | 213009-5 | 1.00 | 1.21 | |
| SCHROEF M5X16 A | ||||
| 027A | 265180-1 | 1.00 | 1.21 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 028 | 224415-9 | 3.00 | 3.63 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 029 | 224554-5 | 3.00 | 3.63 | |
| MOTORHUIS M9502R | ||||
| 030 | 143511-3 | 8.40 | 10.16 | |
| KOOLBORSTELHOUDER TW0350 P | ||||
| 030A | 643455-2 | 2.40 | 2.90 | |
| Koolborstelhouder Mt191 A | ||||
| 030BC10 | 643509-5 | 1.02 | 1.23 | |
| NAAMPLAAT M9503R* | ||||
| 032 | 851S87-7 | 3.60 | 4.36 | |
| ACHTERDEKSEL ONDER M9502R* | ||||
| 033 | 456383-0 | 2.40 | 2.90 | |
| SCHAKELAAR GA4030R | ||||
| 034 | 650769-2 | 13.20 | 15.97 | |
| ACHTERDEKSEL BOVEN M9502R* | ||||
| 035 | 456382-2 | 3.60 | 4.36 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 036 | 265B67-9 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 037 | 265B67-9 | 1.00 | 1.21 | |
| KOOLBORSTELDOP 5-8 MT191 | ||||
| 039 | 643987-9 | 1.00 | 1.21 | |
| KOOLBORSTELSET CB411 RT0702C A | ||||
| 040 | 195010-1 | 4.80 | 5.81 | |
| KLEMSTRIP 9555NB/BO3711 A | ||||
| 042 | 687124-5 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 043 | 265B67-9 | 1.00 | 1.21 | |
| ONTSTORINGS CONDENSATOR* | ||||
| 044 | 645219-0 | 1.20 | 1.45 | |
| KABELTULE 8-85 A | ||||
| 045 | 682502-4 | 2.40 | 2.90 | |
| NETSNOER 2X1.00 2.2MTR A | ||||
| 046 | 665383-1 | 10.80 | 13.07 | |
| TUSSENPLAAT MT953 | ||||
| 047 | 418015-7 | 1.20 | 1.45 | |
| SCHAKELKNOP MT953 | ||||
| 048 | 418016-5 | 1.00 | 1.21 | |
| SCHAKELAARHANDEL M9502R | ||||
| 049 | 456384-8 | 2.40 | 2.90 | |
| DRUKVEER 4 | ||||
| 050 | 233121-5 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 051 | 819897-4 | |||
| ISOLATIERING 9521NB-9522NB A | ||||
| 052 | 681636-0 | 1.20 | 1.45 | |
