Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita MH-246.4DS'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

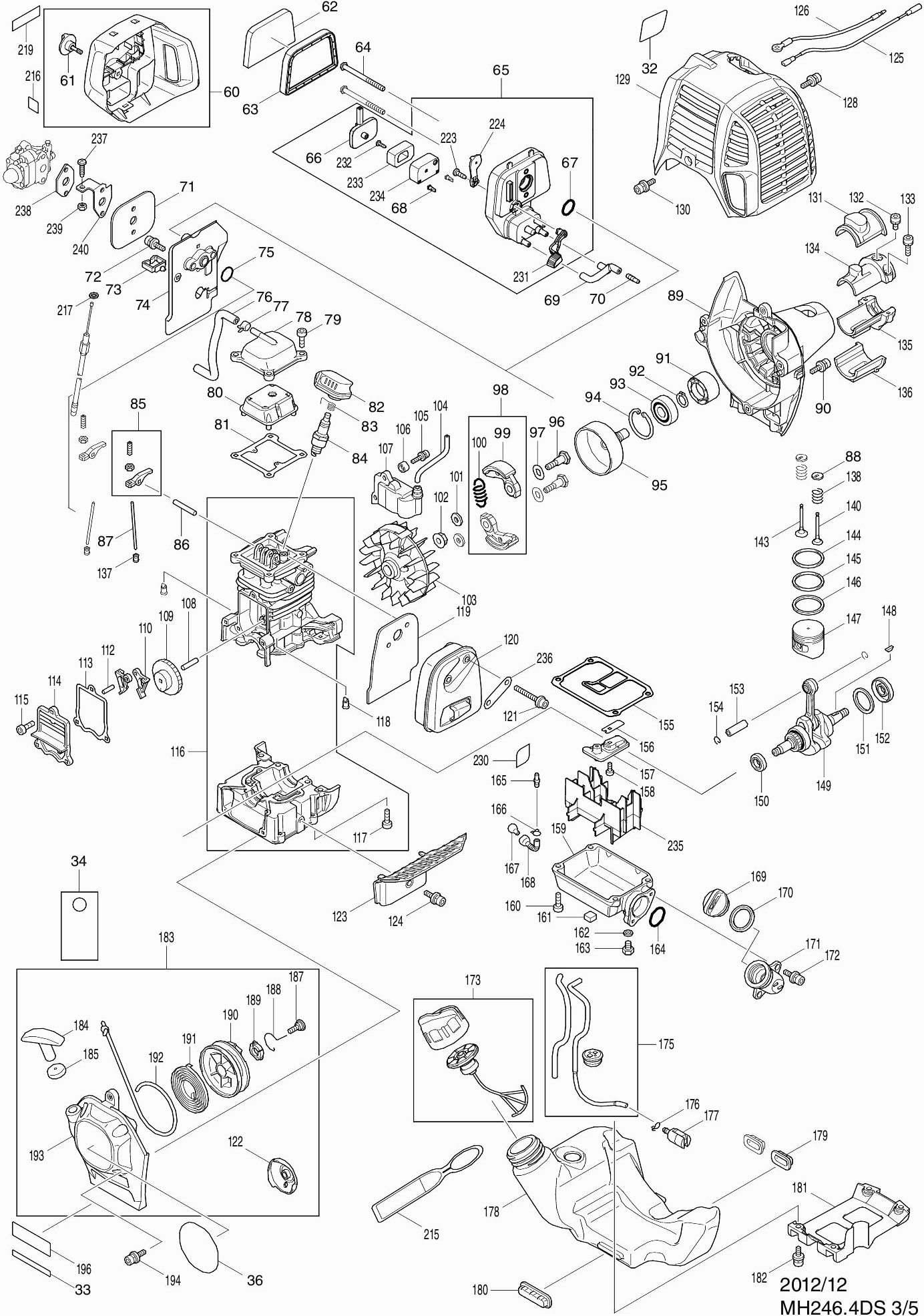

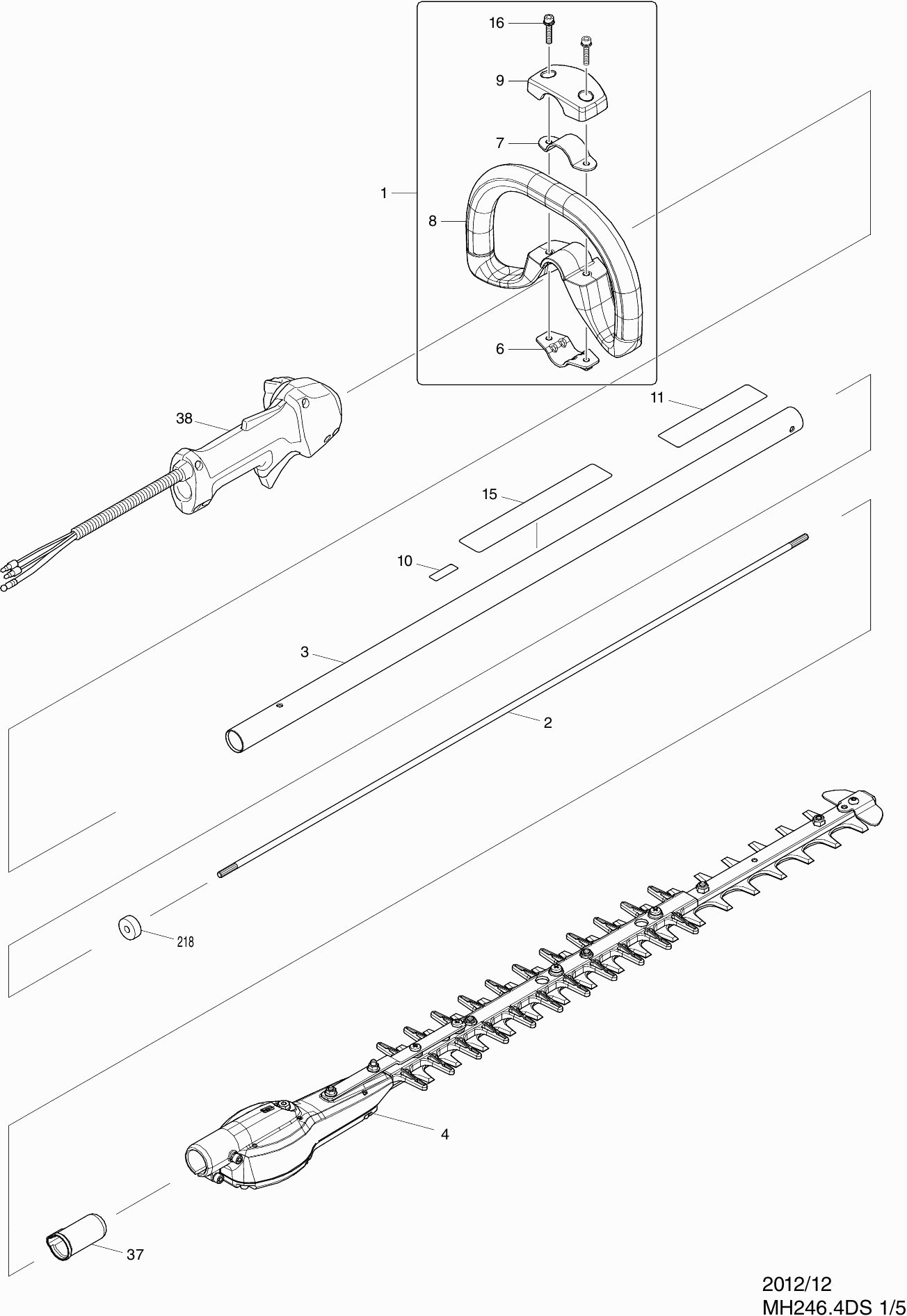

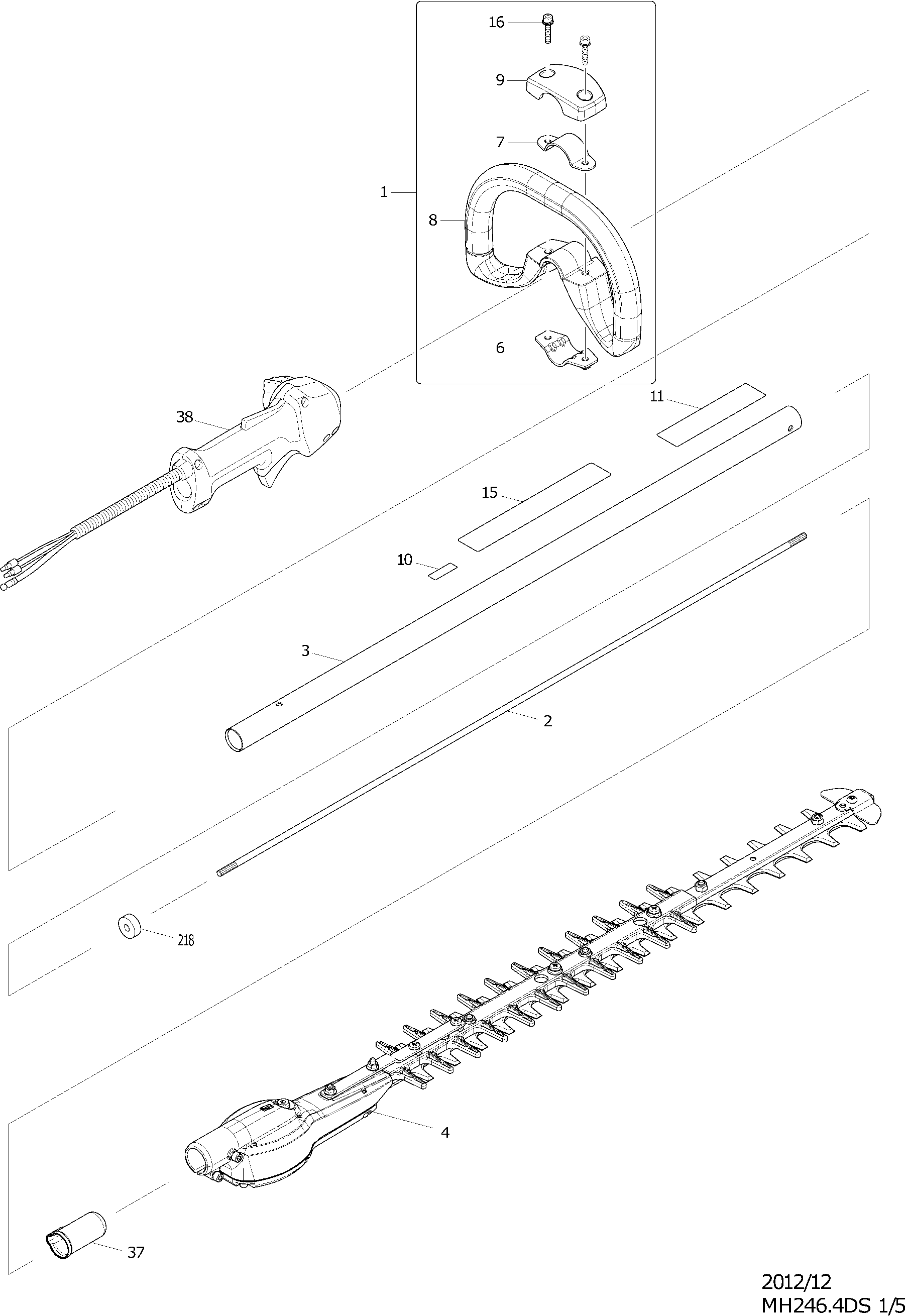

Tekeningen van de Makita MH-246.4DS

Onderdelen lijst van de Makita MH-246.4DS

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Geen informatie beschikbaar, niet bestelbaar
001 195626-2
Geen informatie beschikbaar, niet bestelbaar
1 195626-2
As Mh-246.4Ds
002 326036-4 12.19 14.75
As Mh-246.4Ds
2 326036-4 12.19 14.75
Steel Mh246.4Ds *
003 141961-6 15.60 18.88
Steel Mh246.4Ds *
3 141961-6 15.60 18.88
Opzetstuk Vast Mh246.4Ds*
004 126280-1 209.80 253.86
Opzetstuk Vast Mh246.4Ds*
4 126280-1 209.80 253.86
Draadklem 24 Em2653Lh A
006 347094-7 1.18 1.43
Draadklem 24 Em2653Lh A
6 347094-7 1.18 1.43
Geen informatie beschikbaar, niet bestelbaar
007 346468-9
Geen informatie beschikbaar, niet bestelbaar
7 346468-9
Beugelhandgreep Er2650Lh
008 452841-4 10.50 12.70
Beugelhandgreep Er2650Lh
8 452841-4 10.50 12.70
Geen informatie beschikbaar, niet bestelbaar
009 452843-0
Geen informatie beschikbaar, niet bestelbaar
9 452843-0
Label Serienr Pe254.4
010 801D19-4 2.84 3.44
Label Serienr Pe254.4
10 801D19-4 2.84 3.44
Dolmar Logo Label At3623/30
011 893388-3 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
015 801C62-7
Geen informatie beschikbaar, niet bestelbaar
15 801C62-7
Geen informatie beschikbaar, niet bestelbaar
016 922243-3
Geen informatie beschikbaar, niet bestelbaar
16 922243-3
Label Uitstoot Me246 #
032 801P53-6 2.58 3.12
Label Uitstoot Me246 #
32 801P53-6 2.58 3.12
Label Serien Er2650Lh
033 816567-6 2.71 3.28
Label Serien Er2650Lh
33 816567-6 2.71 3.28
Waarschuwingslabel Ms246.4
034 819430-2 2.71 3.28
Waarschuwingslabel Ms246.4
34 819430-2 2.71 3.28
Label Mh-246.4Ds
036 801C53-8 2.71 3.28
Label Mh-246.4Ds
36 801C53-8 2.71 3.28
Kap 24 Ey400Mp
037 424434-7 0.83 1.00
Kap 24 Ey400Mp
37 424434-7 0.83 1.00

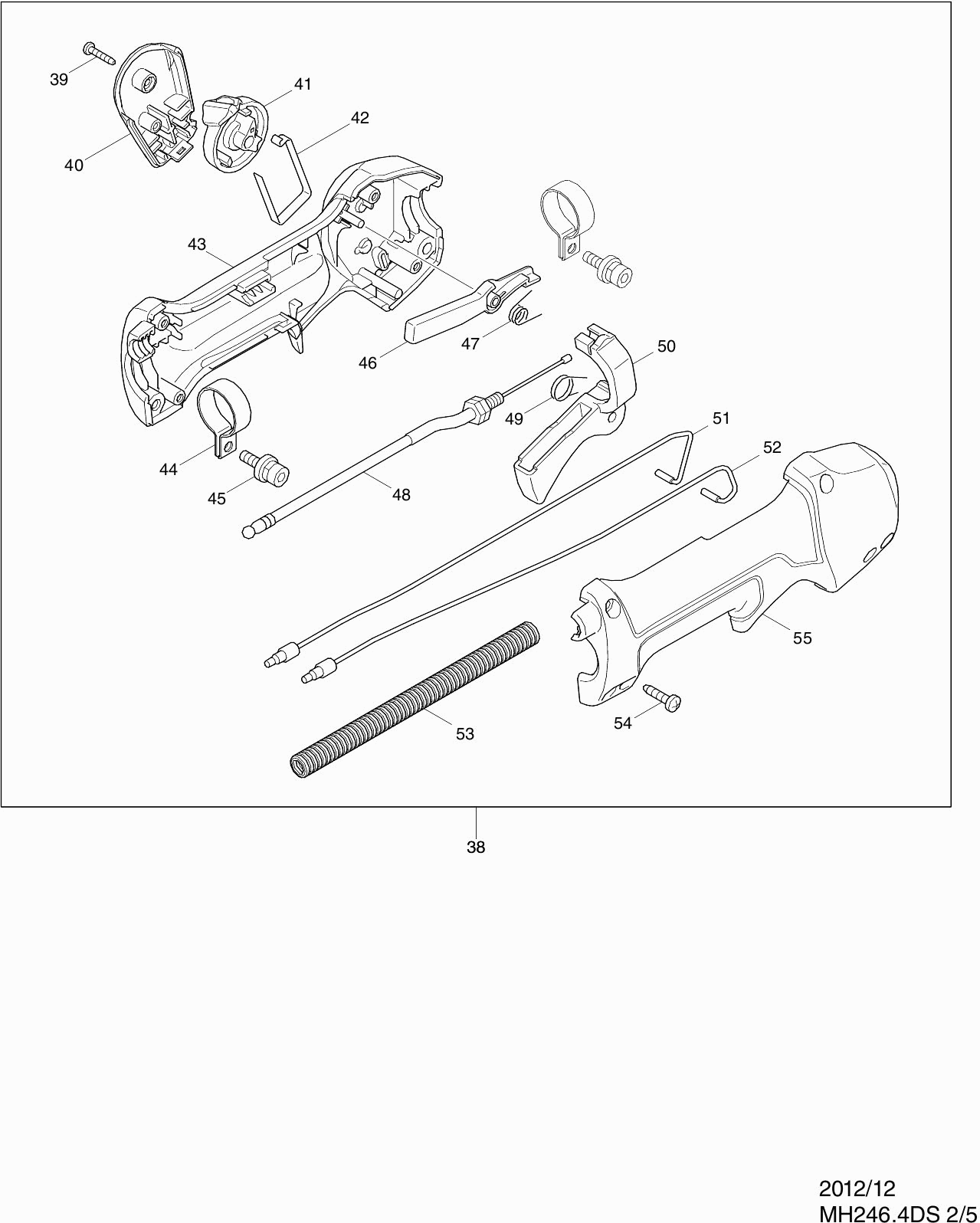

Controlehandel Assy Pe254.4 A
038 126488-7 20.15 24.38
Controlehandel Assy Pe254.4 A
38 126488-7 20.15 24.38
Tapschroef 3X16 A
039 266130-9 0.83 1.00
Tapschroef 3X16 A
39 266130-9 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
040 451595-0
Geen informatie beschikbaar, niet bestelbaar
40 451595-0
Geen informatie beschikbaar, niet bestelbaar
041 451594-2
Geen informatie beschikbaar, niet bestelbaar
41 451594-2
Bladveer Ebh253U
042 232251-9 1.18 1.43
Bladveer Ebh253U
42 232251-9 1.18 1.43
Geen informatie beschikbaar, niet bestelbaar
043 188832-6
Geen informatie beschikbaar, niet bestelbaar
43 188832-6
Buisbeugel 24 Er2650Lh
044 346248-3 0.98 1.19
Buisbeugel 24 Er2650Lh
44 346248-3 0.98 1.19
Inbusbout Ck M5X14Mm DCU180 P
045 922218-2 0.83 1.00
Inbusbout Ck M5X14Mm DCU180 P
45 922218-2 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
046 451593-4
Geen informatie beschikbaar, niet bestelbaar
46 451593-4
Torsieveer 7 Ebh253U
047 233541-3 1.18 1.43
Torsieveer 7 Ebh253U
47 233541-3 1.18 1.43
Gaskabel Er2650Lh*
048 168571-4 5.06 6.12
Gaskabel Er2650Lh*
48 168571-4 5.06 6.12
Torsieveer 11 Ebh253U
049 233540-5 1.24 1.50
Torsieveer 11 Ebh253U
49 233540-5 1.24 1.50
Gashendel Pe254.4*
050 455313-8 2.38 2.88
Gashendel Pe254.4*
50 455313-8 2.38 2.88
Geen informatie beschikbaar, niet bestelbaar
051 638714-7
Geen informatie beschikbaar, niet bestelbaar
51 638714-7
Geen informatie beschikbaar, niet bestelbaar
052 638713-9
Geen informatie beschikbaar, niet bestelbaar
52 638713-9
Buitenkabel Er2650Lh
053 452071-7 2.71 3.28
Buitenkabel Er2650Lh
53 452071-7 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
054 266326-2
Geen informatie beschikbaar, niet bestelbaar
54 266326-2
Geen informatie beschikbaar, niet bestelbaar
055 188832-6
Geen informatie beschikbaar, niet bestelbaar
55 188832-6
Geen informatie beschikbaar, niet bestelbaar
060 126202-1
Geen informatie beschikbaar, niet bestelbaar
60 126202-1
Vleugelbout M4 Eh7500S
061 265791-2 0.83 1.00
Vleugelbout M4 Eh7500S
61 265791-2 0.83 1.00
Voorfilter Cs-246.4
062 443171-4 2.71 3.28
Voorfilter Cs-246.4
62 443171-4 2.71 3.28
Luchtfilterelement Cs-246.4
063 443169-1 5.71 6.91
Luchtfilterelement Cs-246.4
63 443169-1 5.71 6.91
Inbusschroef M5X60Mm
064 266871-7 0.83 1.00
Inbusschroef M5X60Mm
64 266871-7 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
065 126198-6
Geen informatie beschikbaar, niet bestelbaar
65 126198-6
Scheidingsplaat Pb7660.4
066 162346-3 7.22 8.74
Scheidingsplaat Pb7660.4
66 162346-3 7.22 8.74
O-Ring 15Mm Ebh253U A
067 213540-1 0.83 1.00
O-Ring 15Mm Ebh253U A
67 213540-1 0.83 1.00
Overdrukventiel Ebh253U P
068 424316-3 2.71 3.28
Overdrukventiel Ebh253U P
68 424316-3 2.71 3.28
Luchtpijp Er2650Lh A
069 422099-9 3.54 4.28
Luchtpijp Er2650Lh A
69 422099-9 3.54 4.28
Verbindingsbus Ms246.4 A
070 325665-0 0.83 1.00
Verbindingsbus Ms246.4 A
70 325665-0 0.83 1.00
Inlaatpakking Ms246.4
071 442153-3 0.83 1.00
Inlaatpakking Ms246.4
71 442153-3 0.83 1.00
Inbusbout M5X18Mm Er2650Lh A
072 266787-6 0.83 1.00
Inbusbout M5X18Mm Er2650Lh A
72 266787-6 0.83 1.00
Klem Ms245.4
073 451825-9 0.83 1.00
Klem Ms245.4
73 451825-9 0.83 1.00
Spruitstuk Ms254.4
074 451729-5 2.48 3.00
Spruitstuk Ms254.4
74 451729-5 2.48 3.00
O-Ring 12 Ms246.4
075 213547-7 1.02 1.23
O-Ring 12 Ms246.4
75 213547-7 1.02 1.23
Ontluchtingspijp Ex2650
076 422109-2 5.98 7.24
Ontluchtingspijp Ex2650
76 422109-2 5.98 7.24
Slangklem Ebh253U A
077 345918-1 0.83 1.00
Slangklem Ebh253U A
77 345918-1 0.83 1.00
Kleppendeksel Ms246.4 A
078 318745-9 6.70 8.11
Kleppendeksel Ms246.4 A
78 318745-9 6.70 8.11
Inbusbout M5X16 A
079 922221-3 0.83 1.00
Inbusbout M5X16 A
79 922221-3 0.83 1.00
Kleppendeksel Bin Er2650Lh
080 453860-3 0.83 1.00
Kleppendeksel Bin Er2650Lh
80 453860-3 0.83 1.00
Kleppendekselpakking Ms246.4
081 162304-9 1.18 1.43
Kleppendekselpakking Ms246.4
81 162304-9 1.18 1.43
Bougiedop Eh7500S
082 424302-4 2.84 3.44
Bougiedop Eh7500S
82 424302-4 2.84 3.44
Bougieveer Ebh253U A
083 324891-8 1.18 1.43
Bougieveer Ebh253U A
83 324891-8 1.18 1.43
Bougie Ebh253U
084 168534-0 11.82 14.30
Bougie Ebh253U
84 168534-0 11.82 14.30
Kleppen Arm Ebh253U A
085 125554-7 4.45 5.38
Kleppen Arm Ebh253U A
85 125554-7 4.45 5.38
Pen 5Mm 2704 A
086 256200-2 0.83 1.00
Pen 5Mm 2704 A
86 256200-2 0.83 1.00
Kleppenpen 2.5Mm Ebh253U A
087 256865-0 0.83 1.00
Kleppenpen 2.5Mm Ebh253U A
87 256865-0 0.83 1.00
Klepborgring Ebh253U A
088 325668-4 2.02 2.44
Klepborgring Ebh253U A
88 325668-4 2.02 2.44
Koppelingshuis Em2653Lh A
089 143823-4 19.23 23.27
Koppelingshuis Em2653Lh A
89 143823-4 19.23 23.27
Geen informatie beschikbaar, niet bestelbaar
090 922228-9
Geen informatie beschikbaar, niet bestelbaar
90 922228-9
Afstandbus Ebh253U *
091 450569-8 0.98 1.19
Afstandbus Ebh253U *
91 450569-8 0.98 1.19
Borgring S-12
092 961052-5 0.83 1.00
Borgring S-12
92 961052-5 0.83 1.00
Kogellager 6201Llu P
093 210111-5 5.30 6.41
Kogellager 6201Llu P
93 210111-5 5.30 6.41
Borgring R-32 EBH341L P
094 962151-6 0.83 1.00
Borgring R-32 EBH341L P
94 962151-6 0.83 1.00
Niet meer leverbaar, geen vervanging
095 168609-5
Niet meer leverbaar, geen vervanging
95 168609-5
Inbusbout M6X25Mm A
096 266864-4 1.24 1.50
Inbusbout M6X25Mm A
96 266864-4 1.24 1.50
Sluitring 8 Ebh253U *
097 267817-6 0.83 1.00
Sluitring 8 Ebh253U *
97 267817-6 0.83 1.00
Koppeling Cpl Er2650Lh A
098 126135-0 10.97 13.27
Koppeling Cpl Er2650Lh A
98 126135-0 10.97 13.27
Koppelingschoen Ebh253U*
099 168498-8 8.21 9.93
Koppelingschoen Ebh253U*
99 168498-8 8.21 9.93
Trekveer 7 Er2650Lh *
100 231881-3 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
101 267812-6
Borgmoer Ms246.4
102 264039-9 0.83 1.00
Vliegwiel Ms246.4U
103 318569-3 10.99 13.30
Slang Ms246.4 A
104 444021-6 0.83 1.00
Inbusbout M4X20Mm Ms246.4 A
105 266602-4 0.83 1.00
Afstandbus Ms246.4 A
106 452049-0 0.83 1.00
Ontsteking Em2653Lh A
107 161483-0 30.70 37.15
Pen 5Mm Ebh253U A
108 268238-5 0.83 1.00
Tuimelaartandwiel Ebh253U A
109 125552-1 23.06 27.90
Nokken Tiller Ebh253U A
110 313169-4 2.71 3.28
Pen 4Mm Ebh253U A
112 268239-3 0.83 1.00
Carterdekselpakking Ebh253U A
113 162274-2 1.67 2.02
Carterdeksel Ebh253U A
114 318443-5 4.14 5.01
Inbusbout M5X16 A
115 922221-3 0.83 1.00

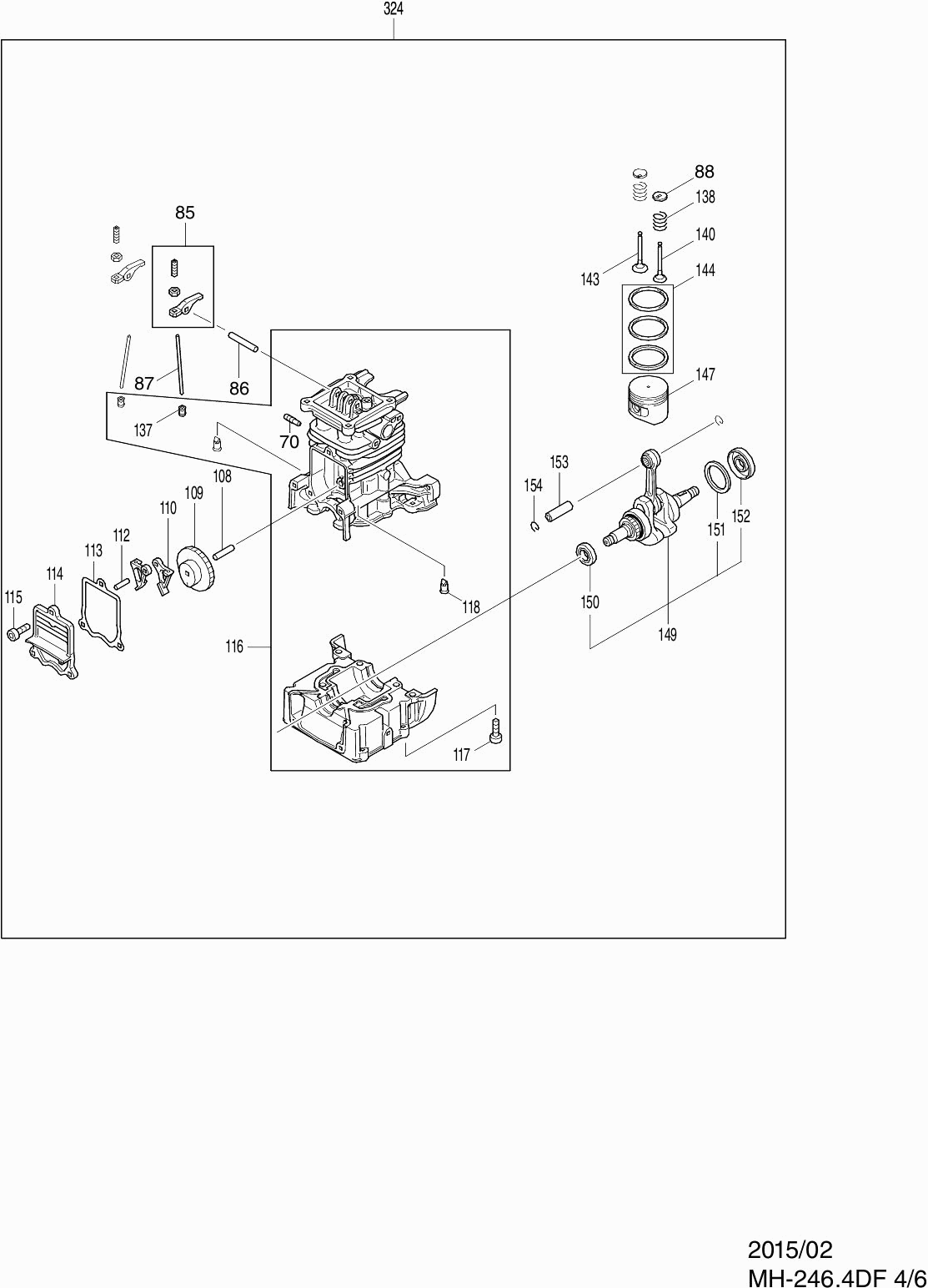

Cilinderblok Assy Er2650Lh
116 135478-9 130.74 158.20
Inbusbout M5X16 A
117 922221-3 0.83 1.00
Controle Klep Ebh253U A
118 424201-0 1.67 2.02
Uitlaatpakking Ms246.4 A
119 346331-6 3.12 3.78
Uitlaat Ms246.4
120 168554-4 7.22 8.74
Inbusbout M5X40Mm Ck DLS211 P
121 266440-4 1.02 1.23
Startpulley Bhx2501 A
122 168483-1 2.10 2.54
Uitlaatplaat Ms246.4*
123 451731-8 1.00 1.21
Inbusbout Ck M5X14Mm DCU180 P
124 922218-2 0.83 1.00
Draadboom Ms246.4
125 638707-4 1.39 1.68
Draadboom Ms246.4
126 638708-2 3.12 3.78
Inbusbout Ck M5X14Mm DCU180 P
128 922218-2 0.83 1.00
Cilinderkap Ms246.4 A
129 453569-7 9.67 11.70
Inbusbout Ck M5X14Mm DCU180 P
130 922218-2 0.83 1.00
Dempingsrubber
131 424082-2 1.46 1.77
Inbusbout M5X12
132 922211-6 0.83 1.00
Inbusbout M5X18Mm
133 922226-3 0.83 1.00
Houder-, Pijp
134 318249-1 2.84 3.44
Houder-, Pijp
135 318250-6 2.84 3.44
Dempingsrubber
136 424083-0 1.46 1.77
Afstandhouder Ebh253U A
137 424200-2 0.83 1.00
Drukveer 9 A
138 234108-0 2.48 3.00
Uitlaatklep Ebh253U A
140 326366-3 3.96 4.79
Inlaatklep Ebh253U A
143 326367-1 4.67 5.65
Zuigerveerset Ebh253U A
144 196595-0 21.08 25.51
Zuiger Ebh253U A
147 318441-9 9.24 11.18
Inlegspie 3 Ms355.4U A
148 254040-2 2.71 3.28
Krukas Em2653Lh A
149 123774-7 30.49 36.89
Niet meer leverbaar, geen vervanging
150 213148-1
Sluitring 23 Ebh253U A
151 267400-9 1.39 1.68
Keering 12 EBH253U A
152 213147-3 2.02 2.44
Zuigerpen Ebh253U A
153 257781-9 2.71 3.28
Borgring Tbv Z-Pen Ebh253U A
154 233976-8 0.83 1.00
Carterpakking Er2650Lh A
155 162345-5 2.02 2.44
Toevoer Klep Ebh253U A
156 346083-9 1.39 1.68
Borgplaat Er2650Lh
157 318910-0 1.67 2.02
Inbusbout M4X10 Bpt350 A
158 922112-8 0.83 1.00
Karterdeksel Ms246.4
159 318588-9 7.57 9.16
Inbusbout M5X16 A
160 922221-3 0.83 1.00
Stootbuffer Ms246.4
161 424344-8 0.83 1.00
Pakkingring Ms246.4 A
162 346305-7 0.83 1.00
Cartebout M6X8Mm Ms246.4
163 266611-3 0.83 1.00
O-Ring 20 Ms246.4
164 213548-5 1.67 2.02
Verbindingsbus Ms246.4 A
165 325665-0 0.83 1.00
Slangklem Ebh253U A
166 282020-8 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
167 325666-8
Olieleiding Ms246.4
168 424301-6 3.54 4.28
Oliedop Ms246.4 A
169 452047-4 1.39 1.68
Pakking Ms246.4 A
170 424343-0 0.83 1.00
Oliepijp Ms246.4
171 452048-2 3.29 3.98
Inbusbout Ck M5X14Mm DCU180 P
172 922218-2 0.83 1.00
Tankdop Assy Ms246.4 #
173 127112-5 12.22 14.79
Opvoerslang Er2650Lh A
175 168755-4 5.06 6.12
Slangklem Ebh253U A
176 282020-8 0.83 1.00
Brandstoffilter Ms246.4 A
177 163518-3 3.12 3.78
Benzinetank Ms246.4
178 451736-8 9.67 11.70
Dempingsrubber
179 424080-6 0.83 1.00
Dempingsrubber
180 424081-4 0.83 1.00
Tanksteun Ms246.4
181 451737-6 1.67 2.02
Inbusbout Ck M5X14Mm DCU180 P
182 922218-2 0.83 1.00
Startinrichting Er2650Lh A
183 195308-6 15.60 18.88
Startergreep Ebh253U A
184 424319-7 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
185 424359-5
Geen informatie beschikbaar, niet bestelbaar
187 266585-8
Swing Arm Eh490V A
188 325923-4 1.39 1.68
Binnenbus Eh490V/Bhx2501 A
189 451938-6 1.67 2.02
Startkoordtrommel Em4250 A
190 451937-8 4.45 5.38
Starterveer Ebh253U A
191 232258-5 5.71 6.91
Starterkoord Er2650Lh
192 444023-2 9.67 11.70
Geen informatie beschikbaar, niet bestelbaar
193 451733-4
Met.Schroef Ph2 M5X16Mm Ck A
194 922223-9 0.83 1.00
Label Dolmar Ms246.4
196 891121-7 2.84 3.44
Carburateur Ex2650 A
197 168762-7 59.21 71.64
Zwenkelement Ebh253U A
198 325922-6 4.14 5.01
Geen informatie beschikbaar, niet bestelbaar
199 413140-9
Met.Schroef Ph2 M3X18Mm Ck *
200 266581-6 1.18 1.43
Seegering E-3 A
201 257964-1 2.02 2.44
O-Ring 2 A
202 213538-8 2.02 2.44
Gasnaald Ms246.4
203 325985-2 8.21 9.93
Drukveer 5-9 Ebh253U A
204 234183-6 2.84 3.44
Membraampakking Ebh253U A
205 442155-9 2.36 2.86
Pomp Diafragma Ps222 A
206 WJ00009599 3.96 4.79
Pomphuis Ex2650/Lt246
207 141737-1 13.82 16.72
Zeef Carb. Me246
208 352021-1 1.39 1.68
Membraampakking Ebh253U A
209 442154-1 2.36 2.86
Membraam Ms246.4 A
210 168620-7 13.82 16.72
Luchtzuiverhuis Ebh253U A
211 140438-8 10.50 12.70
Opvoerpomp Ebh253U A
212 424314-7 3.54 4.28
Pompdeksel Ebh253U A
213 346270-0 3.54 4.28
Parker 3X24Mm Ck A
214 266582-4 0.83 1.00
Waarschuwingslabel Fuel A
215 810455-9 2.84 3.44
Label Indicatie Cs246
216 800F73-7 2.71 3.28
Sluitring 6X12Mm A
217 941151-9 0.83 1.00
Dempingsvilt Pe254.4
218 443170-6 3.28 3.97
Geen informatie beschikbaar, niet bestelbaar
223 265C54-4
Chokeplaat Ms246.4
224 452219-1 2.84 3.44
Chokehandel Ms246.4
231 452220-6 2.71 3.28
Tapschroef Pt3X10 A
232 266007-8 0.83 1.00
Verdeler Er2650Lh/Pb7660
233 352020-3 3.54 4.28
Verdeelblok Er2650Lh/Pb7660
234 453865-3 2.48 3.00
Carterplaat Er2650Lh
235 453862-9 1.99 2.41
Drukplaat Mh246.4D *
236 346732-8 0.83 1.00
Met.Schr M4X20Mm
237A 266927-6 0.83 1.00
Pakking En4950H
238 442199-9 0.83 1.00
Zeskantmoer M4 A
239 931102-0 0.83 1.00
Carburateursteun En4950H*
240 346730-2 0.98 1.19
Seegering R24 Btp140 A
251 962113-4 0.83 1.00
Borgring S-9
252 961005-4 0.83 1.00

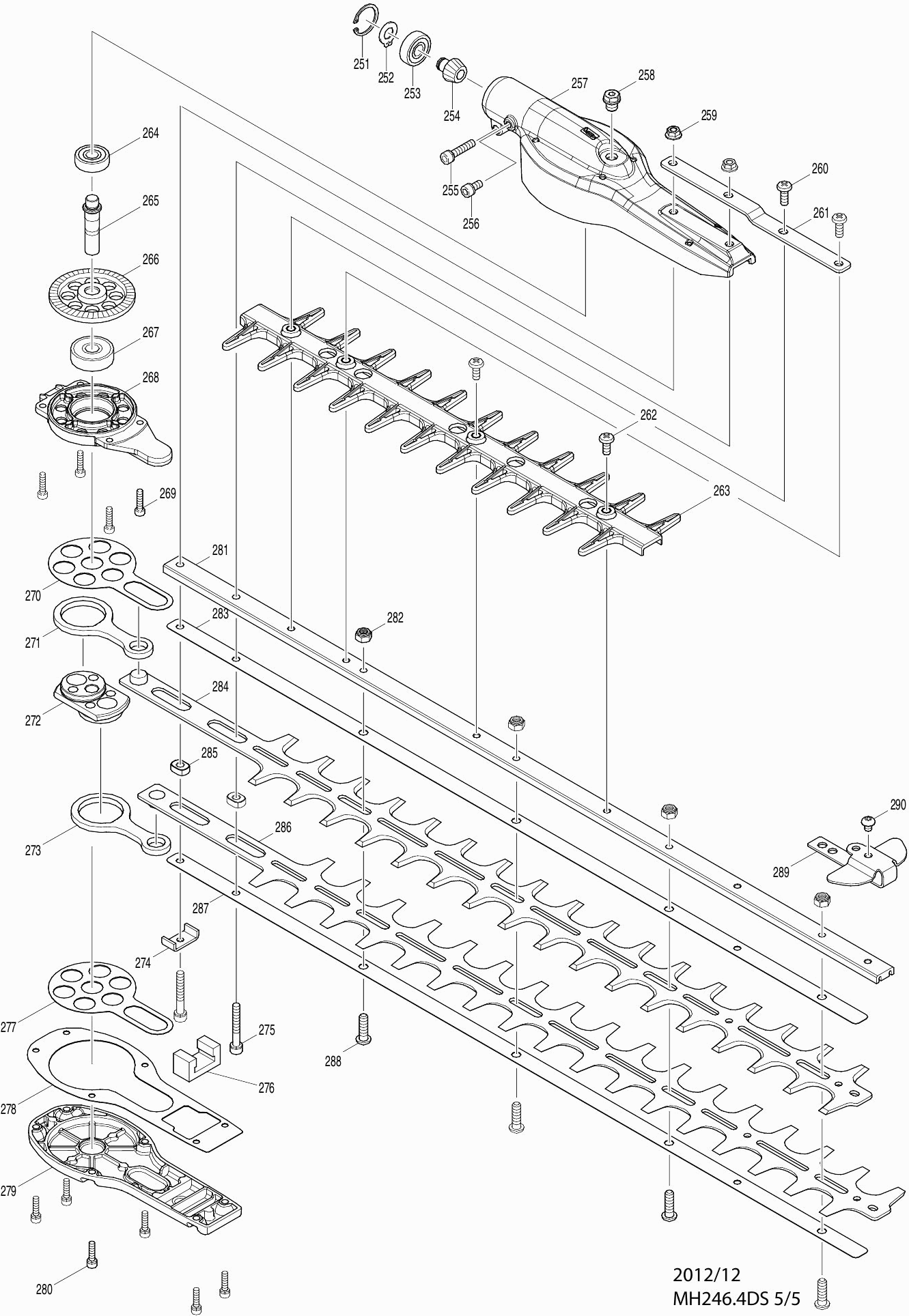

Kogellager 609Zz A
253 210049-4 3.28 3.97
Tandwiel 10 Mh246.4Ds
254 227608-7 6.41 7.76
Inbusbout M5X25Mm
255 922241-7 0.83 1.00
Inbusbout M5X12
256 922211-6 0.83 1.00
Tandwielhuis Mh246.4Ds
257 141941-2 23.04 27.88
Rubber Pen 4 6413 A
257A 263002-9 0.83 1.00
Inbusbout M8X8Mm
258 266818-1 0.83 1.00
Moer M5X8
259 264090-9 1.67 2.02
Met.Schr M5X14Mm*
260 266833-5 0.83 1.00
Verbindingsplaat Mh246.4Ds A
261 346663-1 6.38 7.72
Met.Schr. M5X12Mm Ht2350D
262 915211-3 0.83 1.00
Bladgeleider Ht2350D A
263 454672-7 5.71 6.91
Kogellager 609Zz A
264 210049-4 3.28 3.97
As Mh246.4Ds
265 326257-8 4.45 5.38
Tandwiel 47 Mh246.4Ds
266 227609-5 10.50 12.70
Geen informatie beschikbaar, niet bestelbaar
267 211067-5
Lagerhuis Mh246.4Ds
268 318972-8 9.24 11.18
Inbusbout M4X16 A
269 266437-3 0.83 1.00
Aandrijfplaat En4950H
270 346658-4 0.83 1.00
Drijfstang Eh7500S
271 346251-4 7.22 8.74
Krukas Mh246.4Ds
272 332055-0 11.82 14.30
Drijfstang Eh7500S
273 346251-4 7.22 8.74
Houder Eh7500S
274 346256-4 2.48 3.00
Inbusbout M5X35Mm
275 922256-4 0.83 1.00
Afdichting Eh7500S
276 443159-4 4.45 5.38
Aandrijfplaat En4950H
277 346658-4 0.83 1.00
Karterpakking Mh246.4Ds*
278 423457-2 1.00 1.21
Karterdeksel Mh246.4Ds
279 318973-6 12.22 14.79
Inbusbout M4X16
280 922126-7 0.83 1.00
Geleideplaat Mh246.4Ds
281 332059-2 11.34 13.72
Moer M6X10
282 264089-4 0.83 1.00
Drukplaat Mh246.4Ds A
283 346666-5 3.28 3.97
Mesblad 590Mm Mh246.4Ds
284 725184-0 24.16 29.23
Glijbus 5mm EH7500S
285 313195-3 2.02 2.44
Mesblad 590Mm Mh246.4Ds
286 725184-0 24.16 29.23
Drukplaat Mh246.4Ds A
287 346666-5 3.28 3.97
Inbusbout M6X20Mm
288 266824-6 0.83 1.00
Neusstuk En4950H
289 346629-1 5.30 6.41
Zeskantbout M5X6
290 266075-1 0.83 1.00

Er bevinden zich 0 artikelen in uw winkelwagen.
