Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita MP352.4Z'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita MP352.4Z


Onderdelen tekening 1
Klik voor vergroting

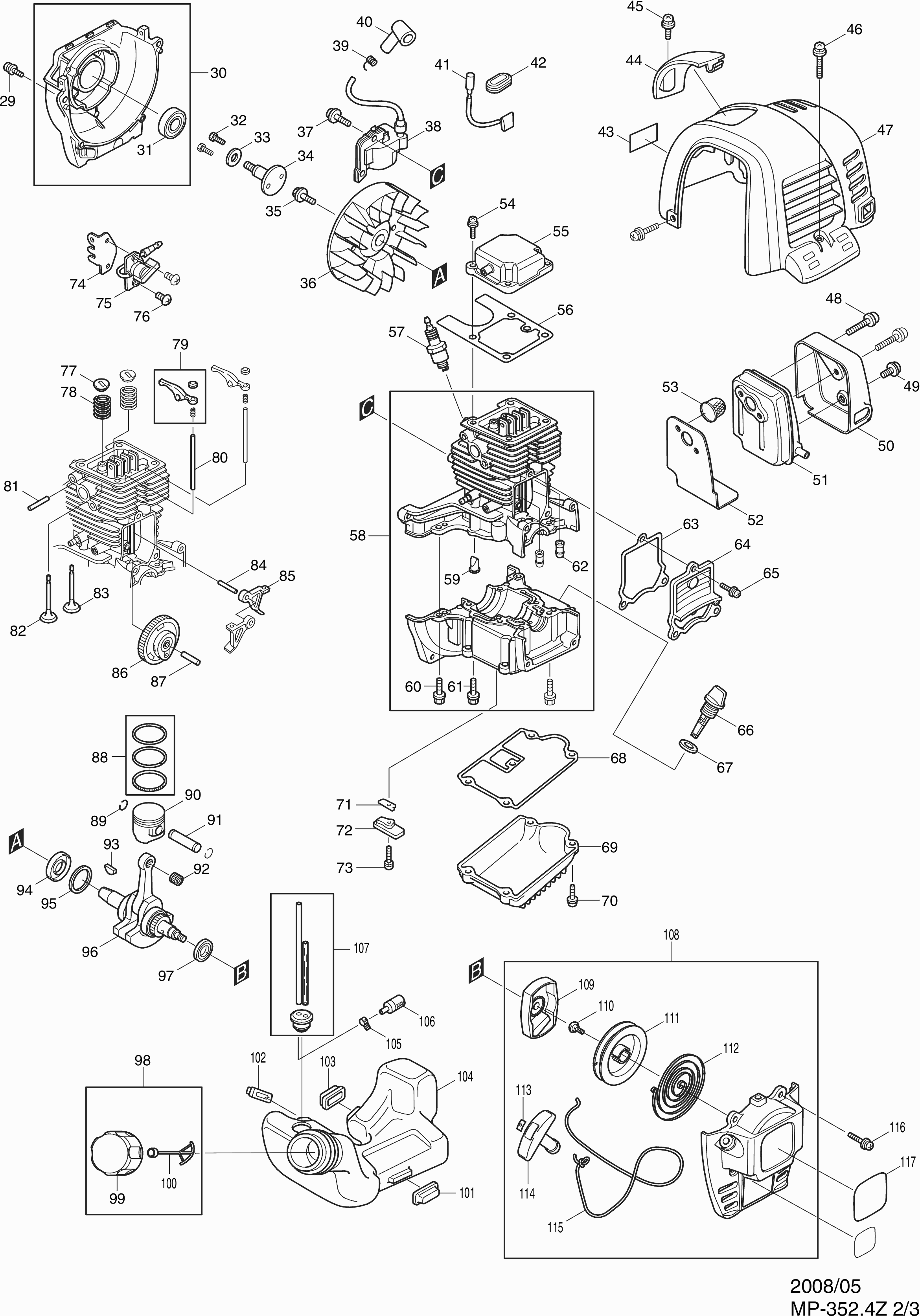

Onderdelen tekening 2
Klik voor vergroting

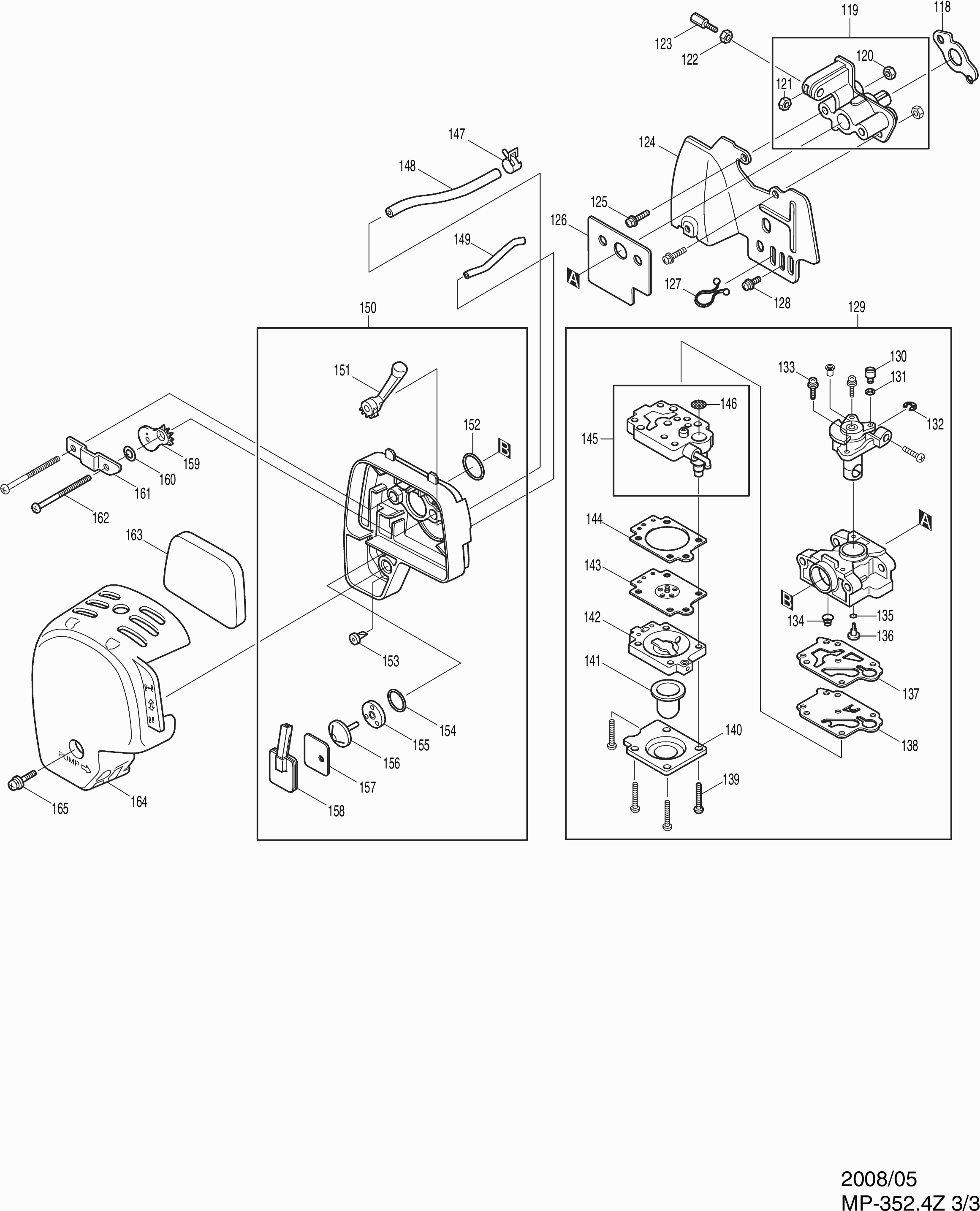

Onderdelen tekening 3
Klik voor vergroting

Onderdelen lijst van de Makita MP352.4Z

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Slangtule
001 K000348124 11.19 13.54
Slangtule
1 K000348124 11.19 13.54
Pakking
002 K000340065 3.22 3.90
Pakking
2 K000340065 3.22 3.90
Slangtule
003 K000348124 11.19 13.54
Slangtule
3 K000348124 11.19 13.54
Slangtule
004 K000348124 11.19 13.54
Slangtule
4 K000348124 11.19 13.54
Geen informatie beschikbaar, niet bestelbaar
005 K940019032
Geen informatie beschikbaar, niet bestelbaar
5 K940019032
Geen informatie beschikbaar, niet bestelbaar
006 K000110685
Geen informatie beschikbaar, niet bestelbaar
6 K000110685
Revet
007 K000110114 3.37 4.08
Revet
7 K000110114 3.37 4.08
Hakselhuis
008 XKO0000169 21.70 26.26
Hakselhuis
8 XKO0000169 21.70 26.26
Luchtcirc.huis
009 XKO0000174 37.16 44.96
Luchtcirc.huis
9 XKO0000174 37.16 44.96
O-ring
010 K889855042 3.37 4.08
O-ring
10 K889855042 3.37 4.08
Geen informatie beschikbaar, niet bestelbaar
011 K000118450
Geen informatie beschikbaar, niet bestelbaar
11 K000118450
Handgreep
012 XKO0000061 37.16 44.96
Handgreep
12 XKO0000061 37.16 44.96
Pompbehuizing
013 K000115108 100.32 121.39
Pompbehuizing
13 K000115108 100.32 121.39
Inbusschroef
014 K743119045 3.20 3.87
Inbusschroef
14 K743119045 3.20 3.87
Bougieset
015 K000148010 5.87 7.10
Bougieset
15 K000148010 5.87 7.10
Klep
016 K000113326 16.84 20.38
Klep
16 K000113326 16.84 20.38
Aanzuigflens A
017 XKO0000046 17.90 21.66
Aanzuigflens A
17 XKO0000046 17.90 21.66
Inbusschroef
018 K743119046 3.22 3.90
Inbusschroef
18 K743119046 3.22 3.90
Inbusschroef
019 K743119032 3.20 3.87
Inbusschroef
19 K743119032 3.20 3.87
Aanzuigslang
020 K000113837 94.93 114.87
Aanzuigslang
20 K000113837 94.93 114.87
Filtereerset
021 K000118193 21.70 26.26
Filtereerset
21 K000118193 21.70 26.26
O-ring
022 K890255031 7.80 9.44
O-ring
22 K890255031 7.80 9.44
Inbusschroef
023 K734532057 3.20 3.87
Inbusschroef
23 K734532057 3.20 3.87
Afdichtingsring
024 K854255006 3.20 3.87
Afdichtingsring
24 K854255006 3.20 3.87
Flens A
025 XKO0000168 65.59 79.36
Flens A
25 XKO0000168 65.59 79.36
Afstandhouder
026 K000116487 14.24 17.23
Afstandhouder
26 K000116487 14.24 17.23
Basisset
027 K000117126 70.59 85.41
Basisset
27 K000117126 70.59 85.41
Inbusschroef
028 K743119047 3.20 3.87
Inbusschroef
28 K743119047 3.20 3.87
Met.Schroef Ph2 M5X16Mm Ck A
029 922223-9 0.83 1.00
Met.Schroef Ph2 M5X16Mm Ck A
29 922223-9 0.83 1.00
Waaierhuis
030 5935006000 31.61 38.25
Waaierhuis
30 5935006000 31.61 38.25
Kogellager
031 0600159970 8.46 10.24
Kogellager
31 0600159970 8.46 10.24
Inbusschroef
032 0119089970 1.24 1.50
Inbusschroef
32 0119089970 1.24 1.50
Revet
033 0200169970 1.02 1.23
Revet
33 0200169970 1.02 1.23
As
034 5932501200 53.39 64.60
As
34 5932501200 53.39 64.60
Bout M6x16mm/revet EM4250 A
035 265577-4 0.83 1.00
Bout M6x16mm/revet EM4250 A
35 265577-4 0.83 1.00
Vliegwiel
036 5937006011 21.87 26.46
Vliegwiel
36 5937006011 21.87 26.46
Inbusbout M4x20 Ck
037 922138-0 0.83 1.00
Inbusbout M4x20 Ck
37 922138-0 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
038 168501-5
Geen informatie beschikbaar, niet bestelbaar
38 168501-5
Geen informatie beschikbaar, niet bestelbaar
039 0654009931
Geen informatie beschikbaar, niet bestelbaar
39 0654009931
Bougiedop Ebh253U A
040 424105-6 2.80 3.39
Bougiedop Ebh253U A
40 424105-6 2.80 3.39
Aansluitkabel Ebh253U P
041 638665-4 1.43 1.73
Aansluitkabel Ebh253U P
41 638665-4 1.43 1.73
Doorvoer Eh561 15X7X2Mm *
042 5257500300 1.51 1.83
Doorvoer Eh561 15X7X2Mm *
42 5257500300 1.51 1.83
Label, merk-
043 5929501300 4.58 5.54
Label, merk-
43 5929501300 4.58 5.54
Geen informatie beschikbaar, niet bestelbaar
044 5935500500
Geen informatie beschikbaar, niet bestelbaar
44 5935500500
Schroef 5x8
045 911601-8 0.83 1.00
Schroef 5x8
45 911601-8 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
046 0140059370
Geen informatie beschikbaar, niet bestelbaar
46 0140059370
Cilinderkap
047 5935500800 10.84 13.12
Cilinderkap
47 5935500800 10.84 13.12
Inbusbout 5x40
048 922262-9 0.83 1.00
Inbusbout 5x40
48 922262-9 0.83 1.00
Schroef 5x8
049 911601-8 0.83 1.00
Schroef 5x8
49 911601-8 0.83 1.00
Uitlaatkap
050 5923503400 3.65 4.42
Uitlaatkap
50 5923503400 3.65 4.42
Uitlaat
051 168469-5 12.58 15.22
Uitlaat
51 168469-5 12.58 15.22
Uitlaat pakking
052 5923501601 4.58 5.54
Uitlaat pakking
52 5923501601 4.58 5.54
Vonkenvanger Ebh253U A
053 324980-9 6.29 7.61
Vonkenvanger Ebh253U A
53 324980-9 6.29 7.61
Met.Schroef Ph2 M5X16Mm Ck A
054 922223-9 0.83 1.00
Met.Schroef Ph2 M5X16Mm Ck A
54 922223-9 0.83 1.00
Kleppendeksel Ms335.4U A
055 140419-2 9.52 11.52
Kleppendeksel Ms335.4U A
55 140419-2 9.52 11.52
Kleppendekselpakking
056 162307-3 2.80 3.39
Kleppendekselpakking
56 162307-3 2.80 3.39
Bougie Cmr6a
057 965603030 12.55 15.19
Bougie Cmr6a
57 965603030 12.55 15.19
Cilinder
058 5931009000 216.10 261.48
Cilinder
58 5931009000 216.10 261.48
Controle klep
059 424201-0 1.72 2.08
Controle klep
59 424201-0 1.72 2.08
Schroef M5x18mm
060 266812-3 0.83 1.00
Schroef M5x18mm
60 266812-3 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
061 6214016030
Geen informatie beschikbaar, niet bestelbaar
61 6214016030
Afstandhouder Ebh253U A
062 424200-2 0.83 1.00
Afstandhouder Ebh253U A
62 424200-2 0.83 1.00
Carterdekselpakking
063 162274-2 1.72 2.08
Carterdekselpakking
63 162274-2 1.72 2.08
Carterdeksel
064 318443-5 4.26 5.15
Carterdeksel
64 318443-5 4.26 5.15
Schroef 5X14 P
065 0043605140 0.83 1.00
Schroef 5X14 P
65 0043605140 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
066 5926500600
Geen informatie beschikbaar, niet bestelbaar
66 5926500600
O-Ring Tbv Oliepeilstok A
067 424100-6 0.83 1.00
O-Ring Tbv Oliepeilstok A
67 424100-6 0.83 1.00
Carterpakking
068 162308-1 2.44 2.95
Carterpakking
68 162308-1 2.44 2.95
Karterdeksel Ms335.4U A
069 318612-8 5.88 7.11
Karterdeksel Ms335.4U A
69 318612-8 5.88 7.11
Schroef Bhx2500
070 0043605180 0.83 1.00
Schroef Bhx2500
70 0043605180 0.83 1.00
Toevoerklep
071 346083-9 1.43 1.73
Toevoerklep
71 346083-9 1.43 1.73
Borgplaat
072 318440-1 1.72 2.08
Borgplaat
72 318440-1 1.72 2.08
Schroef M4X10 P
073 0119049960 0.83 1.00
Schroef M4X10 P
73 0119049960 0.83 1.00
Plaat
074 5937500201 3.20 3.87
Plaat
74 5937500201 3.20 3.87
Schakelaar,- contact sd-h35
075 126241-1 9.52 11.52
Schakelaar,- contact sd-h35
75 126241-1 9.52 11.52
Schroef M4X8Li G28/3200L
076 0043104080 0.83 1.00
Schroef M4X8Li G28/3200L
76 0043104080 0.83 1.00
Klepborgring Ms335.4U A
077 325912-9 1.43 1.73
Klepborgring Ms335.4U A
77 325912-9 1.43 1.73
Klepveer
078 5933500200 1.24 1.50
Klepveer
78 5933500200 1.24 1.50
Kleppen arm
079 125554-7 4.58 5.54
Kleppen arm
79 125554-7 4.58 5.54
Geen informatie beschikbaar, niet bestelbaar
080 5933500000
Geen informatie beschikbaar, niet bestelbaar
80 5933500000
Pen 5mm
081 256200-2 0.83 1.00
Pen 5mm
81 256200-2 0.83 1.00
Inlaatklep Ms335.4U A
082 325914-5 3.83 4.63
Inlaatklep Ms335.4U A
82 325914-5 3.83 4.63
Uitlaatklep Ms335.4U A
083 325913-7 3.65 4.42
Uitlaatklep Ms335.4U A
83 325913-7 3.65 4.42
Pen 4Mm Ebh253U A
084 268239-3 0.83 1.00
Pen 4Mm Ebh253U A
84 268239-3 0.83 1.00
Nokken Tiller
085 313169-4 2.80 3.39
Nokken Tiller
85 313169-4 2.80 3.39
Tuimelaartandwiel
086 125552-1 23.75 28.74
Tuimelaartandwiel
86 125552-1 23.75 28.74
Pen 5Mm Ebh253U A
087 268238-5 0.83 1.00
Pen 5Mm Ebh253U A
87 268238-5 0.83 1.00
Zuigerveerset
088 195141-6 13.19 15.96
Zuigerveerset
88 195141-6 13.19 15.96
Geen informatie beschikbaar, niet bestelbaar
089 0565099990
Geen informatie beschikbaar, niet bestelbaar
89 0565099990
Zuiger Ms335.4U A
090 318613-6 11.16 13.50
Zuiger Ms335.4U A
90 318613-6 11.16 13.50
Zuigerpen Ms335.4U A
091 257796-6 2.44 2.95
Zuigerpen Ms335.4U A
91 257796-6 2.44 2.95
Naaldlager
092 212085-6 6.90 8.35
Naaldlager
92 212085-6 6.90 8.35
Geen informatie beschikbaar, niet bestelbaar
093 0323039990
Geen informatie beschikbaar, niet bestelbaar
93 0323039990
Keerring 12mm
094 213537-0 2.80 3.39
Keerring 12mm
94 213537-0 2.80 3.39
Sluitring 26 Ms335.4U A
095 267425-3 0.83 1.00
Sluitring 26 Ms335.4U A
95 267425-3 0.83 1.00
Krukas
096 126559-0 34.36 41.58
Geen informatie beschikbaar, niet bestelbaar
96 5932008000
Niet meer leverbaar, geen vervanging
097 213148-1
Niet meer leverbaar, geen vervanging
97 213148-1
Geen informatie beschikbaar, niet bestelbaar
098 125472-9
Geen informatie beschikbaar, niet bestelbaar
98 125472-9
Geen informatie beschikbaar, niet bestelbaar
099 125472-9
Geen informatie beschikbaar, niet bestelbaar
99 125472-9
Benzine/oliedop cpl
100 168668-9 10.84 13.12
Demper
101 424104-8 1.72 2.08
Demper Ebh253U A
102 424102-2 0.83 1.00
Demper Ebh253U A
103 424103-0 0.83 1.00
Brandstoftank
104 451877-0 11.16 13.50
Slangklem
105 345920-4 0.83 1.00
NULL
106 163447-0 3.20 3.87
Benzineslang
107 162309-9 4.08 4.94
Startinrichting Assy Ms335 A
108 126475-6 19.80 23.96
Poelie
109 165606-2 4.81 5.82
Vastzetschroef
110 5425003010 1.80 2.18
Koordhaspel
111 451923-9 4.08 4.94
Spriaalveer
112 232257-7 9.96 12.05
Stopper
113 5315001030 2.08 2.52
Startergreep Ms335.4U A
114 424317-1 2.80 3.39
Startkoord
115 444018-5 2.80 3.39
Met.schroef Ph M5x14mm Ck
116 266809-2 0.83 1.00
Label Mp352.4z
117 5939503800 2.80 3.39
Geen informatie beschikbaar, niet bestelbaar
118 5923501801
Geen informatie beschikbaar, niet bestelbaar
118A 5923501801
Geen informatie beschikbaar, niet bestelbaar
118B 5923504700
Geen informatie beschikbaar, niet bestelbaar
119 5923005002
Spruitstuk
119A 451874-6 4.08 4.94
Zeskant moer M5
120 931202-6 0.83 1.00
Moer M6 Htr5600 A
121 0022706000 0.83 1.00
Moer M6 Htr5600 A
122 0022706000 0.83 1.00
Stelschroef M6X16 Bhx2500 P
123 0149069972 3.65 4.42
Geen informatie beschikbaar, niet bestelbaar
124 5933500600
Schroef Bhx2500
125 0043605180 0.83 1.00
Pakking "carburateur"
126 413138-6 1.21 1.46
Klem
127 450562-2 1.21 1.46
Geen informatie beschikbaar, niet bestelbaar
128 0140059370
Carburateur
129 168783-9 43.02 52.05
Geen informatie beschikbaar, niet bestelbaar
130 5236018040
Revet tbv. afstelnaald
131 5426005030 2.44 2.95
Seegering E-3 A
132 257964-1 2.08 2.52
Geen informatie beschikbaar, niet bestelbaar
133 5206008030
Geen informatie beschikbaar, niet bestelbaar
134 5926002020
O-ring 2
135 213538-8 2.08 2.52
Naald
136 5936015010 9.52 11.52
Geen informatie beschikbaar, niet bestelbaar
137 5926002040
Pomp diafragma
138 WJ00009599 4.08 4.94
Parker 3X24Mm Ck A
139 266582-4 0.83 1.00
Pompdeksel Ebh253U A
140 346270-0 3.65 4.42
Opvoerpomp
141 424314-7 3.65 4.42
Luchtzuiverhuis Ebh253U A
142 140438-8 10.81 13.08
Membraam
143 168620-7 14.23 17.22
Membraampakking
144 442154-1 2.44 2.95
Beschermplaat
145 5936015020 28.85 34.91
Geen informatie beschikbaar, niet bestelbaar
146 352010-6
Slangklem
147 345918-1 0.83 1.00
Ontluchtingspijp Ms335.4U A
148 422055-9 2.08 2.52
Ontluchtingspijp Ebh253U A
149 422042-8 1.72 2.08
Luchtfilterhuis Ebh253U A
150 123845-0 17.97 21.74
Niet meer leverbaar, geen vervanging
151 451925-5
O-ring 15
152 213540-1 0.83 1.00
Overdrukventiel
153 424316-3 2.80 3.39
O-ring 14
154 213539-6 0.83 1.00
Overdrukklepplaat
155 451924-7 0.83 1.00
Overdrukklep
156 424315-5 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
157 5923503500
Geen informatie beschikbaar, niet bestelbaar
158 5923503300
Chokeplaat
159 450560-6 0.83 1.00
Pakkingring
160 423376-2 0.83 1.00
Montageplaat Ebh253U A
161 346647-9 1.72 2.08
Met.schroef Ph2 M5x68mm Ck
162 265188-5 0.83 1.00
Luchtfilter element
163 443141-3 2.80 3.39
Luchtfilterkap
164 450561-4 5.88 7.11
Met.schroef Ph M5x14mm Ck
165 266809-2 0.83 1.00

Er bevinden zich 0 artikelen in uw winkelwagen.
