Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita MT870'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

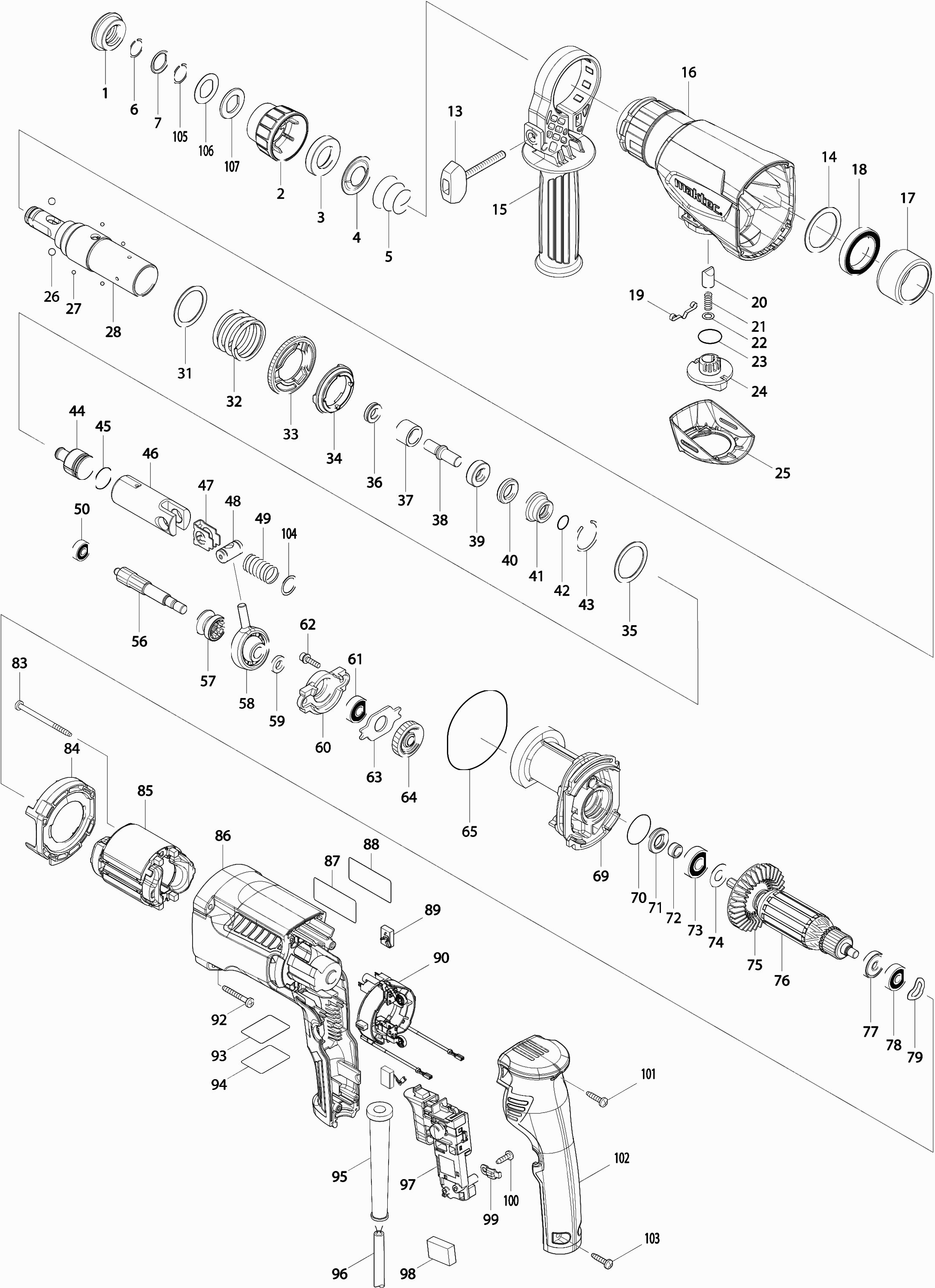

Tekeningen van de Makita MT870
Onderdelen lijst van de Makita MT870
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Rubber stofkap 35 | ||||
| 001 | 286288-8@141 | 0.83 | 1.00 | |
| Beitelblokkeerkap Mt870 A | ||||
| 002 | 456529-8@141 | 0.83 | 1.00 | |
| Blokkeerring 21 | ||||
| 003 | 325813-1@141 | 1.24 | 1.50 | |
| Geleidering | ||||
| 004 | 346177-0@141 | 0.83 | 1.00 | |
| Drukveer 21-29 | ||||
| 005 | 233916-6@141 | 0.83 | 1.00 | |
| Veerring 14 | ||||
| 006 | 233989-9@141 | 0.83 | 1.00 | |
| Sluitring 16 | ||||
| 007 | 346221-3@141 | 0.83 | 1.00 | |
| Vleugelbout M6x52mm | ||||
| 013 | 265795-4@141 | 1.21 | 1.46 | |
| Sluitring 33mm | ||||
| 014 | 267415-6@141 | 0.83 | 1.00 | |
| Handgreep 43mm | ||||
| 015 | 452985-0@141 | 8.46 | 10.24 | |
| Tandwielhuis | ||||
| 016 | 141070-1@141 | 10.81 | 13.08 | |
| Oliekeerring 25 | ||||
| 016A | 213636-8@141 | 4.08 | 4.94 | |
| Bus | ||||
| 017 | 346178-8@141 | 0.83 | 1.00 | |
| Kogellager 6806ddw | ||||
| 018 | 211423-9@141 | 4.08 | 4.94 | |
| Bladveer | ||||
| 019 | 232152-1@141 | 1.43 | 1.73 | |
| Drukpen | ||||
| 020 | 326850-8@141 | 0.83 | 1.00 | |
| Drukpen HR2600/2601 | ||||
| 020 | 325785-0@141 | 0.83 | 1.00 | |
| Drukveer 5 | ||||
| 021 | 234147-0@141 | 0.83 | 1.00 | |
| Dunne sluitring 6 | ||||
| 022 | 253308-3@141 | 0.83 | 1.00 | |
| O-ring 17.5 | ||||
| 023 | 213258-4@141 | 2.08 | 2.52 | |
| Schakelknop | ||||
| 024 | 452983-4@141 | 1.21 | 1.46 | |
| Schakelknopkap | ||||
| 025 | 452982-6@141 | 1.21 | 1.46 | |
| Stalen kogel 7.0 | ||||
| 026 | 216022-2@141 | 0.83 | 1.00 | |
| Stalen kogel 3 | ||||
| 027 | 216019-1@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 028 | 141068-8@141 | |||
| Sluitring 30 | ||||
| 031 | 267153-0@141 | 0.83 | 1.00 | |
| Drukveer 31 | ||||
| 032 | 234222-2@141 | 9.52 | 11.52 | |
| Tandwiel 51 | ||||
| 033 | 227268-5@141 | 1.72 | 2.08 | |
| Aandrijfflens | ||||
| 034 | 313218-7@141 | 1.80 | 2.18 | |
| Sluitring 30 | ||||
| 035 | 267153-0@141 | 0.83 | 1.00 | |
| X-ring 9 | ||||
| 036 | 213075-2@141 | 0.83 | 1.00 | |
| Bus 9a | ||||
| 037 | 325782-6@141 | 1.72 | 2.08 | |
| Slagstuk "a" | ||||
| 038 | 325789-2@141 | 1.21 | 1.46 | |
| Vulring 10a | ||||
| 039 | 325794-9@141 | 0.83 | 1.00 | |
| Stootring 12 | ||||
| 040 | 424267-0@141 | 1.21 | 1.46 | |
| O-ring huis "a" | ||||
| 041 | 325798-1@141 | 2.80 | 3.39 | |
| O-ring 9 | ||||
| 042 | 213073-6@141 | 0.83 | 1.00 | |
| Veerring 28 | ||||
| 043 | 233979-2@141 | 0.83 | 1.00 | |
| Slaghamer | ||||
| 044 | 326096-6@141 | 2.80 | 3.39 | |
| O-ring 17.5 | ||||
| 045 | 213258-4@141 | 2.08 | 2.52 | |
| Zuiger-cilinder | ||||
| 046 | 310345-1@141 | 8.46 | 10.24 | |
| Geleidingsplaat | ||||
| 047 | 346036-8@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 326097-4@141 | |||
| Drukveer 14 | ||||
| 049 | 234098-7@141 | 0.83 | 1.00 | |
| Kogellager 606Zz A | ||||
| 050 | 210137-7@141 | 1.01 | 1.22 | |
| Tandwiel 10 | ||||
| 056 | 227269-3@141 | 4.58 | 5.54 | |
| Koppelingsplaat | ||||
| 057 | 223174-2@141 | 2.08 | 2.52 | |
| Schommellager 10 | ||||
| 058 | 219021-3@141 | 9.52 | 11.52 | |
| Ring 8 | ||||
| 059 | 257321-3@141 | 0.83 | 1.00 | |
| Lagerhuis | ||||
| 060 | 310344-3@141 | 2.80 | 3.39 | |
| Kogellager 608Zz A | ||||
| 061 | 210046-0@141 | 0.83 | 1.00 | |
| Inbusbout 4x16 | ||||
| 062 | 266437-3@141 | 0.83 | 1.00 | |
| Lagerborging | ||||
| 063 | 285735-6@141 | 0.83 | 1.00 | |
| Tandwiel 27 | ||||
| 064 | 227748-1@141 | 1.80 | 2.18 | |
| O-ring 63 | ||||
| 065 | 213727-5@141 | 2.44 | 2.95 | |
| Binnenhuis | ||||
| 069 | 141664-2@141 | 11.16 | 13.50 | |
| O-ring 26 | ||||
| 070 | 213407-3@141 | 1.21 | 1.46 | |
| Keerring 12mm | ||||
| 071 | 213678-2@141 | 5.22 | 6.32 | |
| Bus 8 | ||||
| 072 | 262571-7@141 | 1.02 | 1.23 | |
| Kogellager 6000zz | ||||
| 073 | 210067-2@141 | 1.21 | 1.46 | |
| Sluitring 10 | ||||
| 074 | 267213-8@141 | 0.83 | 1.00 | |
| Waaier 60 Hr2440/50 A | ||||
| 075 | 240084-8@141 | 1.43 | 1.73 | |
| Anker | ||||
| 076 | 515859-7@141 | 21.87 | 26.46 | |
| Isolatiering | ||||
| 077 | 681652-2@141 | 0.83 | 1.00 | |
| Kogellager 627Zz A | ||||
| 078 | 210050-9@141 | 1.01 | 1.22 | |
| Borgring 15 Hr2230 A | ||||
| 079 | I55213@141 | 0.83 | 1.00 | |
| Tapschroef Pt4X60 * | ||||
| 083 | 266052-3@141 | 0.83 | 1.00 | |
| Opvulplaat | ||||
| 084 | 452984-2@141 | 0.83 | 1.00 | |
| Veld 220/240v | ||||
| 085 | 633793-0@141 | 12.58 | 15.22 | |
| Motorhuis | ||||
| 086 | 452979-5@141 | 8.46 | 10.24 | |
| Naamplaat Mt870 | ||||
| 087 | 896464-2@141 | 2.80 | 3.39 | |
| Beschermlabel | ||||
| 088 | 890304-6@141 | 2.80 | 3.39 | |
| Koolborstelset Cb-459 | ||||
| 089 | 194722-3@141 | 2.08 | 2.52 | |
| Koolborstelhouder | ||||
| 090 | 638747-2@141 | 7.44 | 9.00 | |
| Tapschroef 4x30mm | ||||
| 092 | 266361-0@141 | 0.83 | 1.00 | |
| Label "serienr" | ||||
| 093 | 896453-7@141 | 2.80 | 3.39 | |
| Beschermlabel | ||||
| 094 | 890297-7@141 | 2.80 | 3.39 | |
| Kabeltule 10 | ||||
| 095 | 682566-8@141 | 1.21 | 1.46 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 096 | 695123-3@141 | 21.70 | 26.26 | |
| Schakelaar | ||||
| 097 | 650671-9@141 | 10.84 | 13.12 | |
| Condensator 0,22uf | ||||
| 098 | 645190-8@141 | 2.44 | 2.95 | |
| Trekontlaster | ||||
| 099 | 687682-1@141 | 0.83 | 1.00 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 100 | 266385-6@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 101 | 266326-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 102 | 452981-8@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 102-1 | 413S72-4@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 103 | 266326-2@141 | |||
| Sluitring 14mm | ||||
| 104 | 267447-3@141 | 0.83 | 1.00 | |
| Borgveer 15 | ||||
| 105 | 233992-0@141 | 0.83 | 1.00 | |
| Sluitring 17mm | ||||
| 106 | 267437-6@141 | 0.83 | 1.00 | |
| Rubber ring 16 | ||||
| 107 | 424364-2@141 | 0.83 | 1.00 | |
