Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita PLM4611'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

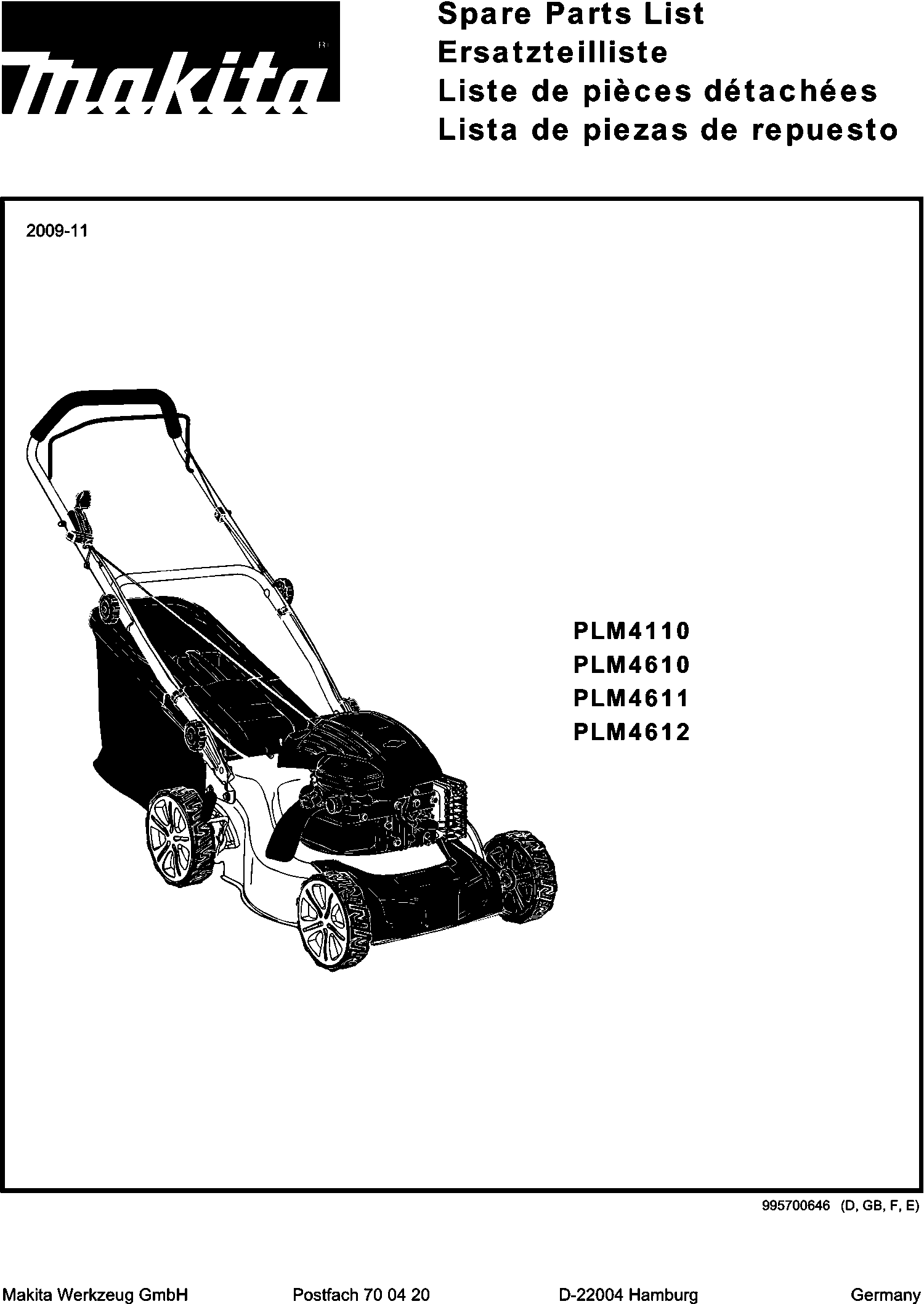

Tekeningen van de Makita PLM4611
Onderdelen lijst van de Makita PLM4611
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Mesbout Pm-462C A | ||||
| 001 | DA00000528 | 2.05 | 2.48 | |
| Revet | ||||
| 002 | 671010730 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 003 | 671001451 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004 | 671015252 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005 | 671090002 | |||
| Zeskantbout M6x8mm | ||||
| 006 | 671003005 | 0.83 | 1.00 | |
| Poelie,- span transm. 45 | ||||
| 007 | 671004002 | 12.58 | 15.22 | |
| V-snaar 752mm | ||||
| 008 | 671002043 | 11.32 | 13.70 | |
| Parkerschroef | ||||
| 009 | 671001045 | 0.83 | 1.00 | |
| Zeskant borgmoer M8 | ||||
| 010 | 671005008 | 0.83 | 1.00 | |
| Revet 12/4.5x1.0 | ||||
| 011 | 671002075 | 0.83 | 1.00 | |
| Afschermkap V-snaar | ||||
| 012 | 671458001 | 11.68 | 14.13 | |
| Speciaalschroef M8x17x35 | ||||
| 013 | 671003044 | 1.43 | 1.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 014 | 671006025 | |||
| Schroef M8x60x17 | ||||
| 015 | 671003024 | 4.58 | 5.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 016 | 671008002 | |||
| Revet 8 | ||||
| 017 | 671007007 | 0.83 | 1.00 | |
| Parker St5x12 | ||||
| 018 | DA00000888 | 0.83 | 1.00 | |
| Wielafdekkap 7" | ||||
| 019 | 671001176 | 7.44 | 9.00 | |
| Zeskantmoer M8 | ||||
| 020 | 671005028 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 021 | 211129-9 | 7.44 | 9.00 | |
| Wiel 7" | ||||
| 022 | 671020150 | 14.23 | 17.22 | |
| Lagerblok | ||||
| 023 | 671418001 | 2.08 | 2.52 | |
| trekker m6x45 | ||||
| 024 | 671002028 | 0.83 | 1.00 | |
| Kap | ||||
| 025 | 671459001 | 15.42 | 18.66 | |
| Lagerblok | ||||
| 026 | 671445001 | 1.43 | 1.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 027 | 671005005 | |||
| As | ||||
| 028 | 671001439 | 21.70 | 26.26 | |
| Verlengingsveer | ||||
| 029 | 671011125 | 1.21 | 1.46 | |
| Wielafdekkap | ||||
| 030 | DA00000536 | 2.80 | 3.39 | |
| Achterwiel | ||||
| 031 | 671020300 | 21.70 | 26.26 | |
| Tandwielring 8 Pm4602S3C A | ||||
| 032 | DA00000602 | 4.38 | 5.30 | |
| Parkerschroef 4x16 | ||||
| 033 | 671001005 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 034 | 671465001 | |||
| Verbindingsarm 528Mm PM4600S A | ||||
| 035 | 671001440 | 14.23 | 17.22 | |
| Maaidek | ||||
| 036 | 671001218 | 203.29 | 245.98 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 037 | 671005024 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038 | 671001018 | |||
| Schroef M6x12 | ||||
| 039 | 671002019 | 0.83 | 1.00 | |
| Borgring | ||||
| 040 | 671090020 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 041 | 671003001 | |||
| Lager | ||||
| 042 | DA00001029 | 3.22 | 3.90 | |
| Lagerhuis | ||||
| 043 | 671002024 | 9.96 | 12.05 | |
| Niet meer leverbaar, geen vervanging | ||||
| 044 | DA00000597 | |||
| Montage Ring Wielas Plm4120N A | ||||
| 045 | DA00000542 | 0.83 | 1.00 | |
| Aandrijving | ||||
| 046 | 671010190 | 89.31 | 108.07 | |
| Torsieveer | ||||
| 046A | 671011180 | 2.56 | 3.10 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 047 | 671003002 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 671001521 | |||
| Montageplaat | ||||
| 049 | 671001460 | 3.22 | 3.90 | |
| BORGRING A | ||||
| 050 | DA00000576 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 051 | 671009003 | |||
| Achteras | ||||
| 052 | 671001446 | 53.38 | 64.59 | |
| Schroef M5x12 | ||||
| 053 | 671002029 | 1.06 | 1.28 | |
| Handel DLM460Z A | ||||
| 054 | DA00001174 | 5.22 | 6.32 | |
| Zeskant borgmoer M5 | ||||
| 055 | 671005011 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056 | 671001026 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 057 | 671006064 | |||
| Montagebeugel l makita blauw | ||||
| 058 | 671001180 | 8.84 | 10.70 | |
| Klem tbv beschermkap | ||||
| 059 | 671009017 | 0.83 | 1.00 | |
| Verstevigingsbeugel | ||||
| 060 | 671001518 | 4.58 | 5.54 | |
| Veer | ||||
| 061 | 671011101 | 1.21 | 1.46 | |
| Montagebeugel r makita blauw | ||||
| 062 | 671001179 | 14.30 | 17.30 | |
| Bevestigings plaat | ||||
| 064 | 671010830 | 2.08 | 2.52 | |
| Niet meer leverbaar, geen vervanging | ||||
| 065 | 671003012 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 066 | 671001003 | |||
| Drukplaat | ||||
| 067 | 671317001 | 0.83 | 1.00 | |
| Veer | ||||
| 068 | 671011005 | 1.72 | 2.08 | |
| Bevestigingsknop | ||||
| 069 | 671316004 | 1.01 | 1.22 | |
| Mulchplug | ||||
| 070 | 671469001 | 10.72 | 12.97 | |
| Gashendel | ||||
| 071 | 671001454 | 16.07 | 19.44 | |
| Koppelingshendel | ||||
| 072 | DA00000961 | 8.52 | 10.31 | |
| Duwboom boven | ||||
| 073 | 671002001 | 36.90 | 44.65 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 074 | 671006011 | |||
| Kabelset "aandrijving" | ||||
| 075 | 671001113 | 28.85 | 34.91 | |
| Kabel "motorrem" | ||||
| 076 | 671001123 | 7.44 | 9.00 | |
| Kabel Montageplaat Plm4120N A | ||||
| 077 | DA00000573 | 0.83 | 1.00 | |
| Zeskant bout M6 | ||||
| 078 | 164060000K | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 079 | 671007008 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 080 | 671177001 | |||
| Gashandel assy | ||||
| 081 | DA00000978 | 10.84 | 13.12 | |
| Bout M6x50mm | ||||
| 082 | 671006059 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 083 | 671001120 | |||
| Moer | ||||
| 084 | DA00000563 | 0.83 | 1.00 | |
| Knop | ||||
| 085 | DA00000564 | 1.01 | 1.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 086 | 671001085 | |||
| Slotbout | ||||
| 087 | DA00000569 | 1.72 | 2.08 | |
| Kabelgeleider | ||||
| 088 | 671178001 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 089 | 671001453 | |||
| Slotbout M8X35mm PM-462C P | ||||
| 090 | DA00000839 | 1.21 | 1.46 | |
| Grasvangbak handvat | ||||
| 091 | 671454001 | 3.83 | 4.63 | |
| Bovenklep | ||||
| 092 | 671467001 | 16.84 | 20.38 | |
| Grasvangdeksel | ||||
| 093 | 671468001 | 15.06 | 18.22 | |
| Grasopvangbakbeugel | ||||
| 094 | 671001443 | 18.76 | 22.70 | |
| Revet 4mm | ||||
| 095 | DA00000025 | 0.83 | 1.00 | |
| Asplaat Dlm380 A | ||||
| 096 | DA00000335 | 0.83 | 1.00 | |
| Bevestigings ring | ||||
| 097 | 671001353 | 1.72 | 2.08 | |
| Opvangbak 60l nylon | ||||
| 098 | 671001418 | 30.23 | 36.58 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 099 | 671001078 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 100 | 671001079 | |||
