Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita PLM4813'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita PLM4813

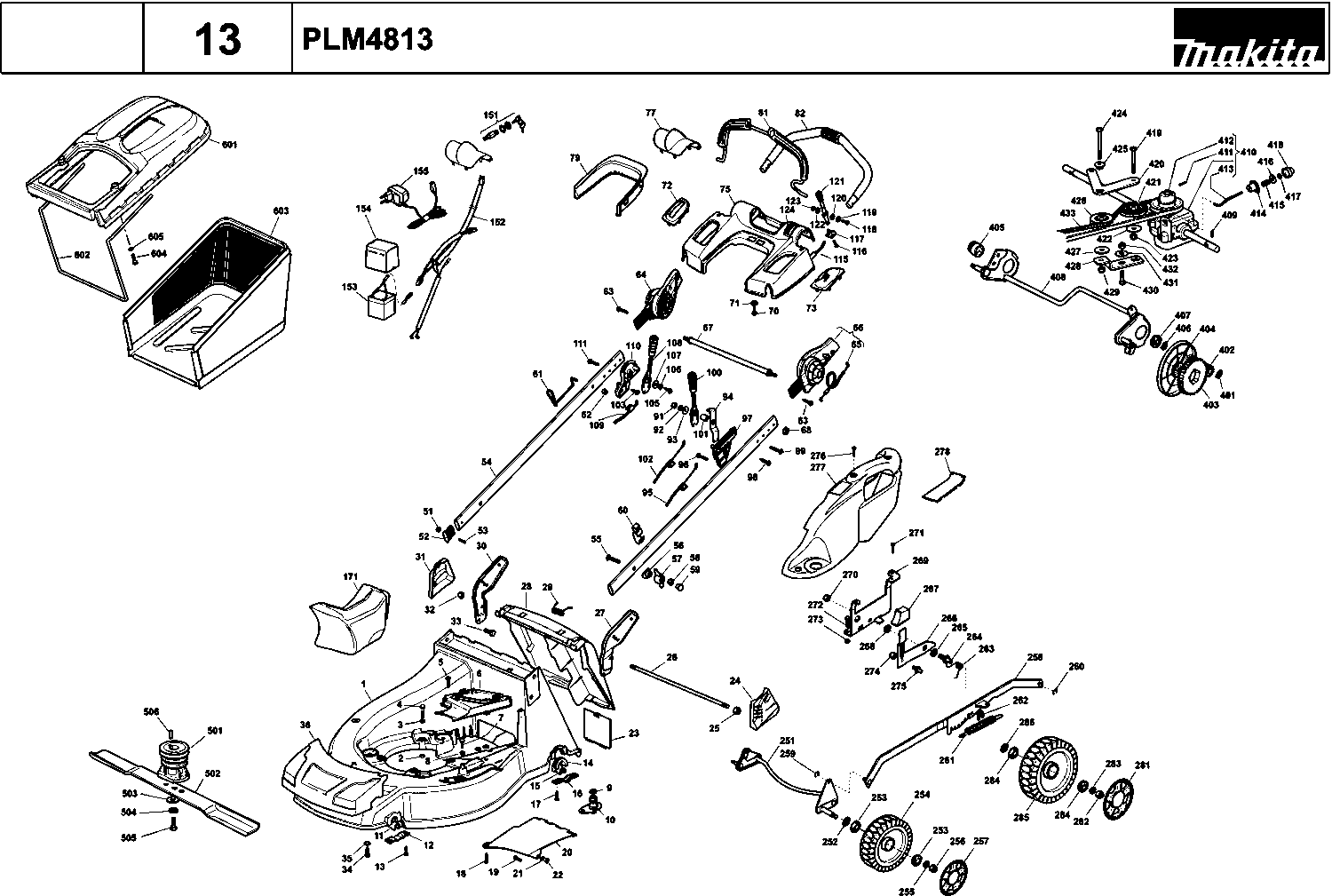

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita PLM4813

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Maaidek aluminium
001 664003515 734.49 888.73
Moer tbv Maaidek
002 664155000 1.80 2.18
Revet
003 664521350 1.80 2.18
Schroef
004 664692080 4.09 4.95
Schroef
004 664691800 2.45 2.96
Schroef Plm5110 *
005 664728522 2.45 2.96
Beschermkap
006 664060221 17.92 21.68
Schroef Plm5110 *
007 664729600 2.45 2.96
Revet Um332 *
008 664523040 1.24 1.50
O-ring
009 664035000 16.13 19.52
Slangaansluiting
010 664034000 3.20 3.87
Bus
011 664038400 5.87 7.10
Montageplaat
012 664545156 2.45 2.96
Schroef
013 664731350 2.45 2.96
Bus
014 664038407 3.65 4.42
Bus
015 664038399 4.81 5.82
Montageplaat
016 664545147 6.90 8.35
Schroef
017 664731350 2.45 2.96
Schroef Plm5110 *
018 664729600 2.45 2.96
Schroef
019 664789000 2.45 2.96
Montageplaat
020 664108205 34.35 41.56
Revet
021 664523020 2.45 2.96
Moer tbv Hoogtv.
022 664154330 1.43 1.73
Uitwerpdeksel
023 664595352 8.52 10.31
Beschermkap "l"
024 664601003 10.84 13.12
Moer tbv Maaidek
025 664155000 1.80 2.18
Pen
026 664517856 16.13 19.52
Beugel L Plm5110
027 664778397 38.88 47.04
Uitwerpdeksel
028 664008050 78.32 94.77
Veer tbv uitwerpdeksel
029 664451000 10.84 13.12
Beugel R Plm5110
030 664778396 38.88 47.04
Beschermkap "r"
031 664601002 10.84 13.12
Moer tbv Maaidek
032 664155000 1.80 2.18
Schroef Plm5110 *
033 664793301 2.80 3.39
Niet meer leverbaar, geen vervanging
034 664735402
Revet Um332 *
035 664523040 1.24 1.50
Frontpaneel
036 664226109 30.23 36.58
Moer tbv Afstelling
051 664154510 1.80 2.18
Dop
052 664820071 4.57 5.53
Schroef Tbv Duwboom Plm5110 *
053 664789450 12.55 15.19
Duwboom R-l onder
054 664498105 101.18 122.43
Schroef
055 664819110 3.20 3.87
Revet
056 664680012 2.44 2.95
Niet meer leverbaar, geen vervanging
057 664399821
Geen informatie beschikbaar, niet bestelbaar
058 664293200
Geen informatie beschikbaar, niet bestelbaar
059 664820072
Kabelgeleider
060 664192003 4.09 4.95
Kabelgeleider
061 664430316 26.11 31.59
Moer tbv Hoogtv.
062 664154330 1.43 1.73
Schroef
063 664728692 5.46 6.61
Kniestuk Re
064 664745001 94.93 114.87
Niet meer leverbaar, geen vervanging
065A 664000750
Niet meer leverbaar, geen vervanging
065B 664000759
Geen informatie beschikbaar, niet bestelbaar
066 664745002
Verstevigingspen
067 664999537 34.36 41.58
Moer tbv Maaidek
068 664293201 2.93 3.55
Schroef
070 664728691 0.83 1.00
Revet Um332 *
071 664523040 1.24 1.50
Afdekkap Plm4812 *
072 664557165 3.65 4.42
Niet meer leverbaar, geen vervanging
073 664557163
Bedieningspaneel
075 664120187 43.02 52.05
Afdekkap
077 664109545 11.19 13.54
Afdekkap
079 664109544 16.13 19.52
Handel motorrem
081 664003325 84.94 102.78
Niet meer leverbaar, geen vervanging
082 664006670
Moer tbv Hoogtv.
091 664154330 1.43 1.73
Revet
092 664523020 2.45 2.96
Revet Plm5110 *
093 664680013 2.80 3.39
Geen informatie beschikbaar, niet bestelbaar
094 664551657
Niet meer leverbaar, geen vervanging
095 664000751
Schroef
096 664728527 11.19 13.54
Niet meer leverbaar, geen vervanging
097 664785231
Schroef Plm5110 *
098 664728702 5.87 7.10
Schroef Plm5110 *
099 664727798 3.20 3.87
Snelheidshandel
100 664999226 31.61 38.25
Afstandbus
101 664171007 3.20 3.87
Niet meer leverbaar, geen vervanging
102 664000744
Schroef
103 664728527 11.19 13.54
Schroef Plm5110 *
105 664728686 2.45 2.96
Revet
106 664523020 2.45 2.96
Revet Plm5110 *
107 664680013 2.80 3.39
Snelheidshandel
108 664999226 31.61 38.25
Niet meer leverbaar, geen vervanging
109 664000738
Montageplaat Plm4812 *
110 664785233 11.16 13.50
Schroef Plm5110 *
111 664728693 3.20 3.87
Gashandel+kabel
115 664007080 20.76 25.12
Schroef
116 664735105 2.45 2.96
Afstelplaat
117 664981467 2.45 2.96
Schroef
118 664791500 2.05 2.48
Veerring
119 664530060 2.45 2.96
Revet Um332 *
120 664523040 1.24 1.50
Gashandel
121 664007225 16.13 19.52
Revet Um332 *
122 664523040 1.24 1.50
Moer tbv Afstelling
123 664154510 1.80 2.18
Label (gashandel)
124 664361912 9.54 11.54
Schakelaar
151 664450050 131.15 158.69
Startkabel
152 664204196 166.13 201.02
Batterij
153 664120052 166.13 201.02
Afdekkap
154 664109530 14.24 17.23
Geen informatie beschikbaar, niet bestelbaar
155 664204120
Geen informatie beschikbaar, niet bestelbaar
171 664140224
Voorwielas
251 664002801 78.32 94.77
Veerring
252 664530150 2.05 2.48
Glijlager tbv achterw.
253 664122200 5.22 6.32
Voorwiel 170mm
254 664007317 28.73 34.76
Revet
255 664521350 1.80 2.18
Moer tbv Maaidek
256 664155000 1.80 2.18
Voorwielafdekkap
257 664110505 5.87 7.10
Stang H-verstelling
258 664001137 89.94 108.83
Borgring tbv pin
259 664000930 5.24 6.34
Borgring tbv pin
260 664000930 5.24 6.34
Veer tbv H-verst.
261 664446180 5.87 7.10
Plaat
262 664436050 5.24 6.34
Veer tbv H-verst.
263 664446176 10.84 13.12
Pin
264 664517880 14.24 17.23
Ring
265 664672152 2.08 2.52
Hendel H-verstelling
266 664322829 9.54 11.54
Drukknopkap
267 664602000 2.80 3.39
Ring
268 664672151 2.45 2.96
Montageplaat
269 664785115 21.87 26.46
Moer tbv Maaidek
270 664155000 1.80 2.18
Schroef Plm5110 *
271 664729600 2.45 2.96
Bout Tbv Mes Um480 *
272 664793101 2.05 2.48
Moer tbv Maaidek
273 664293201 2.93 3.55
Moer tbv Afstelling
274 664154510 1.80 2.18
Pen
275 664519746 8.52 10.31
Schroef Plm5110 *
276 664728520 2.45 2.96
Dek H-verst.
277 664060146 14.24 17.23
Afdekplaat
278 664546070 2.80 3.39
Achterwielafdekkap
281 664110506 7.43 8.99
Moer tbv Maaidek
282 664155000 1.80 2.18
Revet
283 664521350 1.80 2.18
Glijlager tbv achterw.
284 664122200 5.22 6.32
Achterwiel
285 664007318 46.31 56.04
Veerring
286 664530150 2.05 2.48
Borgring tbv aandr.w.
401 664608600 2.05 2.48
Aandrijftandwiel L
402 664570120 16.84 20.38
Aandrijf tandwiel
403 664120105 22.75 27.53
Aandrijf beschermplaat
404 664600091 16.07 19.44
Aandrijftandwiel R
405 664570110 16.84 20.38
Borgring tbv aandr.w.
406 664608600 2.05 2.48
Lager tbv. aandr.
407 664216035 10.81 13.08
As tbv achterwiel
408 664002811 83.82 101.42
Borgpin tbv afstelst.
409 664753000 2.16 2.61
Aandrijving
410 664999097 425.95 515.40
Pulley tbv v-snaar
411 664601909 11.68 14.13
Spanstift tbv pulley
412 664645705 2.16 2.61
Verstelhandel
413 664033286 31.61 38.25
Bus tbv afstelling
414 664041957 9.96 12.05
Veer tbv afstelling
415 664450063 2.16 2.61
Revet tbv afstelling
416 664680009 2.16 2.61
Moer tbv Afstelling
417 664154510 1.80 2.18
Afdekkap tbv afstelling
418 664110230 3.37 4.08
Schroef Plm4812 *
419 664674701 2.45 2.96
Overbrenging
420 664320005 23.74 28.73
Pulley tbv v-snaar
421 664601915 74.76 90.46
Revet
422 664523050 2.05 2.48
Moer tbv Afstelling
423 664154510 1.80 2.18
Schroef
424 664689500 2.45 2.96
Revet
425 664671656 10.84 13.12
Pulley tbv v-snaar
426 664601914 74.76 90.46
Revet
427 664523050 2.05 2.48
Montageplaat
428 664806627 53.39 64.60
Moer tbv Afstelling
429 664154510 1.80 2.18
Schroef Plm4812 *
430 664791011 2.45 2.96
Revet Um332 *
431 664523040 1.24 1.50
Moer tbv Afstelling
432 664154510 1.80 2.18
Aandrijfriem
433 664064390 78.32 94.77
Meshouder m/poelie
501 664465607 37.12 44.92
Geen informatie beschikbaar, niet bestelbaar
502 664004366
Veerring meshouder
503 664160400 5.46 6.61
Revet tbv meshouder
504 664523080 1.80 2.18
Mesbout
505 664735698 4.58 5.54
Spie Eum430
506 664139100 1.80 2.18
Deksel tbv grasvangzak
601 664486102 79.95 96.74
Frame tbv grasvangzak
602 664608526 43.10 52.15
Grasvangzak
603 664002212 181.13 219.17
Schroef
604 664728680 2.45 2.96
Revet
605 664523050 2.05 2.48
