Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita PM4602SR'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita PM4602SR

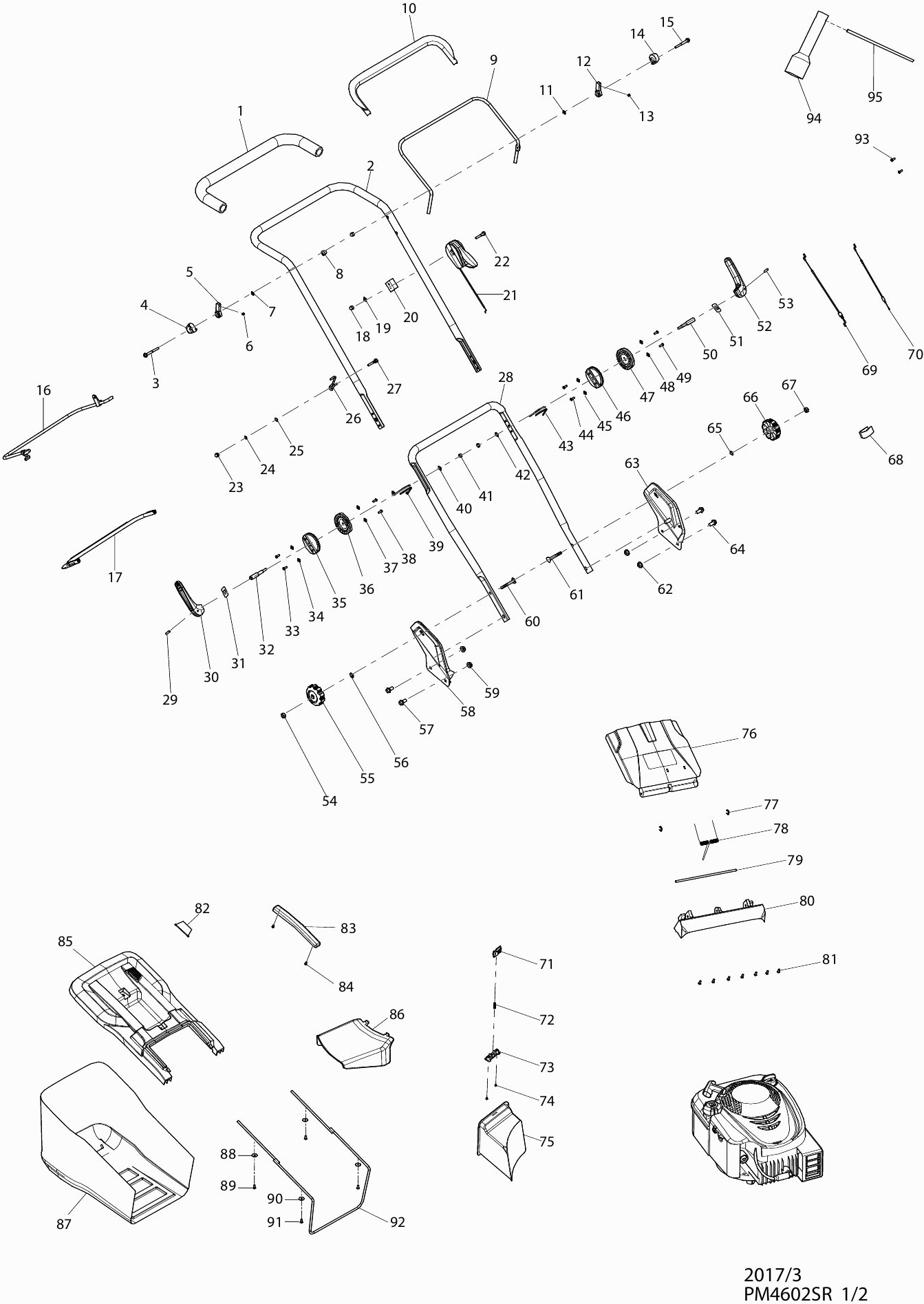

Onderdelen tekening 1
Klik voor vergroting

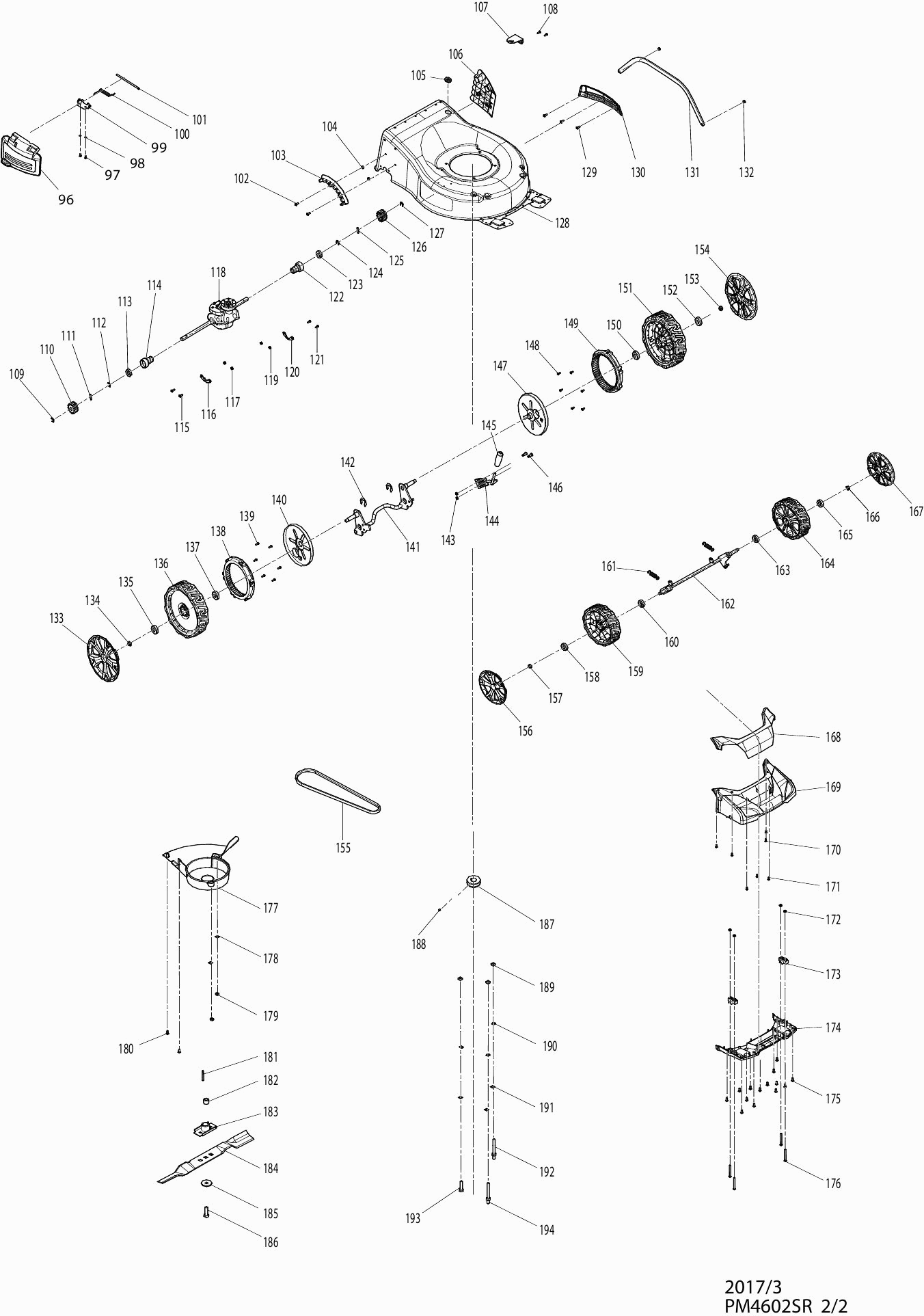

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Makita PM4602SR

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Geen informatie beschikbaar, niet bestelbaar
001 671103001
Handgreep Pm-462C A
002 671001778 30.69 37.13
Zeskantbout Plm4630
003 671006029 0.83 1.00
Vastzetstuk PLM4630
004 671990001 1.67 2.02
Koppelstuk Plm4630 A
005 671989001 1.67 2.02
Bout M4X8 Em-33
006 671002025 0.83 1.00
Revet Plm4630
007 671007070 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
008 DA00000575
Duwboom Boven Pm-462C *
009 671018730 10.20 12.34
Duwboom Boven Pm-462C *
010 671018730 10.20 12.34
Revet Plm4630
011 671007070 0.83 1.00
Koppelstuk Plm4630 A
012 671989001 1.67 2.02
Bout M4X8 Em-33
013 671002025 0.83 1.00
Vastzetstuk PLM4630
014 671990001 1.67 2.02
Zeskantbout Plm4630
015 671006029 0.83 1.00
Hendel Aandrijf Pm-4602S3C
016 671001874 12.19 14.75
Handgreep Pm-5120S
017 671687001 3.12 3.78
Geen informatie beschikbaar, niet bestelbaar
018 DA00000575
Platte Ring Plm4120N A
019 DA00000574 0.83 1.00
Kabel Montageplaat Plm4120N A
020 DA00000573 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
021 671106202
Geen informatie beschikbaar, niet bestelbaar
022 671006036
Geen informatie beschikbaar, niet bestelbaar
023 DA00000575
BORGRING A
024 DA00000576 0.83 1.00
Platte Ring Plm4120N A
025 DA00000574 0.83 1.00
Kabelgeleider Plm4120N *
026 DA00000579 1.74 2.11
Geen informatie beschikbaar, niet bestelbaar
027 DA00000577
Onderhandgreepbeugel Plm4630
028 671017070 21.08 25.51
Cilinderstift 5,3X20 Em-33
029 671090040 0.83 1.00
Koppelingshandel Em-33
030 671431001 5.30 6.41
Bevestigingsplaat Pm-462C
031 671001119 0.83 1.00
Bout M8X75Mm Pm-462C
032 671006167 1.99 2.41
Bout M5X12 Plm4630 A
033 DA00000840 0.83 1.00
Veerring 5Mm A
034 DA00000198 0.83 1.00
Stelwiel Top Pm-462C A
035 DA00000861 4.45 5.38
Stelwiel Onder Pm-462C A
036 DA00000862 3.96 4.79
Veerring 5Mm A
037 DA00000198 0.83 1.00
Bout M5X12 Plm4630 A
038 DA00000840 0.83 1.00
Kabelgeleider Plm4630
039 671002361 2.02 2.44
Revet 8 Em-33
040 671007007 0.83 1.00
Zeskant Borgmoer M8 Em-460S
041 671005008 0.83 1.00
Revet 8 Em-33
042 671007007 0.83 1.00
Kabelgeleider Plm4630
043 671002361 2.02 2.44
Bout M5X12 Plm4630 A
044 DA00000840 0.83 1.00
Veerring 5Mm A
045 DA00000198 0.83 1.00
Stelwiel Onder Pm-462C A
046 DA00000862 3.96 4.79
Stelwiel Top Pm-462C A
047 DA00000861 4.45 5.38
Veerring 5Mm A
048 DA00000198 0.83 1.00
Bout M5X12 Plm4630 A
049 DA00000840 0.83 1.00
Bout M8X75Mm Pm-462C
050 671006167 1.99 2.41
Bevestigingsplaat Pm-462C
051 671001119 0.83 1.00
Koppelingshandel Em-33
052 671431001 5.30 6.41
Cilinderstift 5,3X20 Em-33
053 671090040 0.83 1.00
Moer Plm4120N A
054 DA00000563 0.83 1.00
Knop Plm4120N A
055 DA00000564 0.98 1.19
Revet 8 Em-33
056 671007007 0.83 1.00
Flensbout Plm4120N A
057 DA00000562 0.83 1.00
Beugel Rechts Pm-462C
058 DA00000868 11.84 14.33
Geen informatie beschikbaar, niet bestelbaar
059 DA00000537
Slotbout M8X35mm PM-462C A
060 DA00000839 1.18 1.43
Slotbout M8X35mm PM-462C A
061 DA00000839 1.18 1.43
Geen informatie beschikbaar, niet bestelbaar
062 DA00000537
Beugel Links Pm-462C
063 DA00000867 11.84 14.33
Flensbout Plm4120N A
064 DA00000562 0.83 1.00
Revet 8 Em-33
065 671007007 0.83 1.00
Knop Plm4120N A
066 DA00000564 0.98 1.19
Moer Plm4120N A
067 DA00000563 0.83 1.00
Gaskabelhouder Plm4630 A
068 671611001 0.98 1.19
Kabel Tbv Aandrijving Plm4631
069 671001293 30.70 37.15
Kabel Tbv Motorrem Plm4630 A
070 671001292 17.38 21.03
Bevestigingsknop Em-460S
071 671316004 0.98 1.19
Veer Em-460S
072 671011005 1.67 2.02
Drukplaat Em-460S
073 671317001 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
074 DA00000603
Achterkap Pm-4602S3 *
076 671933002 11.82 14.30
Klem Tbv Beschermkap Em-41
077 671009017 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
078 671011203
Geen informatie beschikbaar, niet bestelbaar
079 671002365
Afdekkap Pm-4602S3 *
080 671932002 14.52 17.57
Parker 4X12Mm Pm-462C A
081 DA00000826 0.83 1.00
Inhoudsmeter Pm-4602S3
082 671010780 2.84 3.44
Grasvangzak Beugel Plm4630
083 671937001 3.28 3.97
Geen informatie beschikbaar, niet bestelbaar
084 DA00000603
Grasvangdeksel Plm4630
085 671992001 26.55 32.13
Zijkap Plm4630
086 671930001 13.82 16.72
Grasvangzak Pm-4602S3
087 671153402 47.10 56.99
Revet 4Mm Ur3000 A
088 DA00000025 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
089 DA00000603
Revet 4Mm Ur3000 A
090 DA00000025 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
091 DA00000603
Grasvangzakbeugel Pm-462C A
092 DA00000843 17.40 21.05
Bout M5X12 Plm4630 A
093 DA00000840 0.83 1.00
Zij Afdekkap Plm4630
096 671929001 8.21 9.93
Bout M5X12 Plm4630 A
097 DA00000840 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
098 671080040
Bevestigingsplaat Plm4630
099 671001571 3.12 3.78
Veer Plm4630
100 671011205 2.36 2.86
As Plm4630
101 671001019 3.12 3.78
Geen informatie beschikbaar, niet bestelbaar
102 DA00000603
Wieldeksel Pm4602S3C A
103 DA00000606 2.02 2.44
As Tbv Achterwiel Plm4631
104 671002367 29.51 35.71
Borgring Pm4602S3C A
105 DA00000612 0.83 1.00
Zij Afdekkap Plm4630
106 671085001 4.44 5.37
Geen informatie beschikbaar, niet bestelbaar
107 671002577
Bout Pm4602S3C A
108 DA00000553 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
109 DA00000604
Aandrijfronzel Re Em-460S A
110 DA00001091 7.22 8.74
Niet meer leverbaar, geen vervanging
111 DA00000597
Geen informatie beschikbaar, niet bestelbaar
112 DA00000604
Lager Em-460S A
113 DA00001029 3.12 3.78
Lagerhuis Pm4602S
114 671002085 5.30 6.41
Schroef M6X12 Em-41
115 671002019 0.83 1.00
Montage Ring Wielas Plm4120N A
116 DA00000542 0.83 1.00
Flensmoer Plm4120N A
117 DA00000543 0.83 1.00
Aandrijving Pm-4602S
118 671502038 82.76 100.14
Flensmoer Plm4120N A
119 DA00000543 0.83 1.00
Montage Ring Wielas Plm4120N A
120 DA00000542 0.83 1.00
Schroef M6X12 Em-41
121 671002019 0.83 1.00
Lagerhuis Pm-4602S3C A
122 DA00000610 4.45 5.38
Lager Em-460S A
123 DA00001029 3.12 3.78
Geen informatie beschikbaar, niet bestelbaar
124 DA00000604
Niet meer leverbaar, geen vervanging
125 DA00000597
Tandwiel Compl Em-460S L A
126 DA00001090 4.45 5.38
Geen informatie beschikbaar, niet bestelbaar
127 DA00000604
Maaidek Pm-4602S
128 671001821 124.80 151.01
Geen informatie beschikbaar, niet bestelbaar
129 671010310
Beschermkap Plm4630
130 671928001 3.97 4.80
Verbindingstang Tbv H-Verst A
131 671002364 13.83 16.73
Moer Plm4120N A
132 DA00000549 0.83 1.00
Wielafdekkap 8 Pm-4602S
133 671030150 3.96 4.79
Geen informatie beschikbaar, niet bestelbaar
134 DA00000537
Geen informatie beschikbaar, niet bestelbaar
135 DA00000538
Achterwiel 8 Plm4631 A
136 671020300 21.08 25.51
Geen informatie beschikbaar, niet bestelbaar
137 DA00000538
Tandwielring 8 Pm4602S3C A
138 DA00000602 4.38 5.30
Geen informatie beschikbaar, niet bestelbaar
139 DA00000603
Wieldeksel Pm4602S3C A
140 DA00000606 2.02 2.44
As Tbv Achterwiel Plm4631
141 671002367 29.51 35.71
Borgring Pm4602S3C A
142 DA00000612 0.83 1.00
Moer Plm4120N A
143 DA00000549 0.83 1.00
Hendel Pm-462C
144 DA00000834 9.26 11.20
Handelhuls Plm4120N
145 671001029 7.22 8.74
Geen informatie beschikbaar, niet bestelbaar
146 671002041
Wieldeksel Pm4602S3C A
147 DA00000606 2.02 2.44
Geen informatie beschikbaar, niet bestelbaar
148 DA00000603
Tandwielring 8 Pm4602S3C A
149 DA00000602 4.38 5.30
Geen informatie beschikbaar, niet bestelbaar
150 DA00000538
Achterwiel 8 Plm4631 A
151 671020300 21.08 25.51
Geen informatie beschikbaar, niet bestelbaar
152 DA00000538
Geen informatie beschikbaar, niet bestelbaar
153 DA00000537
Wielafdekkap 8 Pm-4602S
154 671030150 3.96 4.79
V-Snaar 710Mm Pm-4602S
155 671001273 8.21 9.93
Wieldeksel 7 Plm4630
156 671003014 3.96 4.79
Geen informatie beschikbaar, niet bestelbaar
157 DA00000537
Geen informatie beschikbaar, niet bestelbaar
158 DA00000538
Wiel 7 Pm-410
159 671020150 16.53 20.00
Geen informatie beschikbaar, niet bestelbaar
160 DA00000538
Verlengingsveer Plm4630
161 671011230 2.02 2.44
As Voor Plm4630 *
162 671002362 19.23 23.27
Geen informatie beschikbaar, niet bestelbaar
163 DA00000538
Wiel 7 Pm-410
164 671020150 16.53 20.00
Geen informatie beschikbaar, niet bestelbaar
165 DA00000538
Geen informatie beschikbaar, niet bestelbaar
166 DA00000537
Wieldeksel 7 Plm4630
167 671003014 3.96 4.79
Afdekkap Plm4630 *
168 671925001 5.71 6.91
Kap Plm4630 *
169 671003041 18.26 22.09
Parker 4X12Mm Pm-462C A
170 DA00000826 0.83 1.00
Parker 4X12Mm Pm-462C A
171 DA00000826 0.83 1.00
Moer Plm4120N A
172 DA00000549 0.83 1.00
Lagerblok Pm411
173 671445001 1.39 1.68
Steun Tbv Kap Plm4630 *
174 671927001 11.82 14.30
Parker 4X12Mm Pm-462C A
175 DA00000826 0.83 1.00
Bout M6X60Mm Plm4630
176 671006119 1.00 1.21
Afschermkap V-Snaar Plm4630
177 671996001 11.82 14.30
Revet 8 Em-33
178 671007007 0.83 1.00
Zeskant Borgmoer M8 Em-460S
179 671005008 0.83 1.00
Schroef Plm4620/21 M5X16
180 671001037 0.83 1.00
Spie Plm4120N A
181 DA00000535 0.83 1.00
Vulbus 22,2X10,5X7Mm Plm4631N
182 671002093 1.18 1.43
Meshouder Pm-462C A
183 DA00000857 11.82 14.30
Maaimes 46cm
184 671014610 14.22 17.21
Revet Pm-410 A
185 671010730 2.02 2.44
Mesbout Pm-462C A
186 DA00000528 1.99 2.41
Poelie Plm4631
187 671004038 10.52 12.73
Geen informatie beschikbaar, niet bestelbaar
188 DA00000598
Geen informatie beschikbaar, niet bestelbaar
189 DA00000537
Veerring Plm4120N A
190 DA00000832 0.83 1.00
Revet 8 Em-33
191 671007007 0.83 1.00
Bout Spec Pm-462C
192 DA00000617 1.18 1.43
Bout Plm4120N A
193 DA00000586 0.83 1.00
Bout Spec Pm-462C
194 DA00000617 1.18 1.43
