Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita RBC280'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

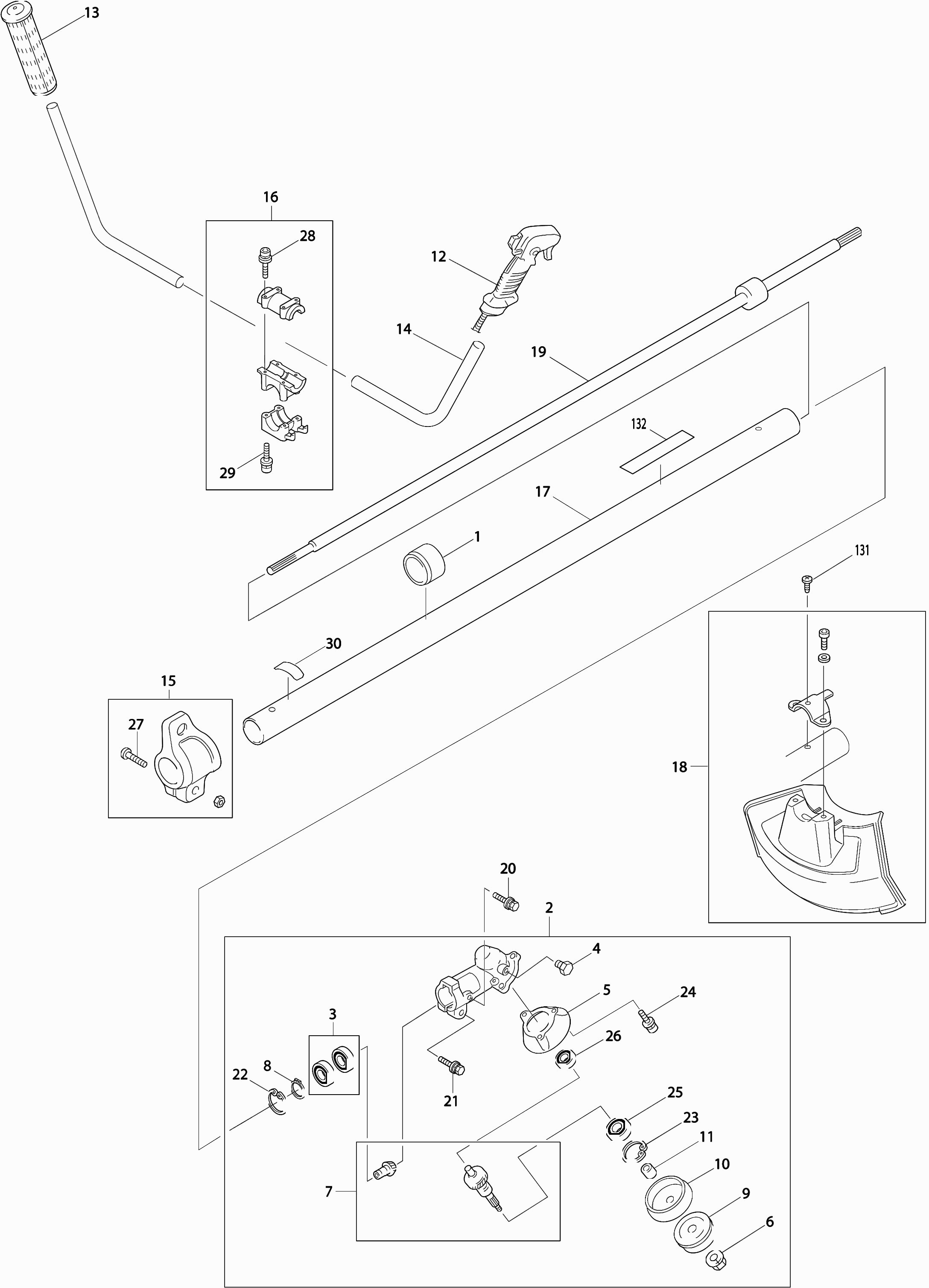

Tekeningen van de Makita RBC280
Onderdelen lijst van de Makita RBC280
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Koppelstuk | ||||
001 | 6254501300 | 4.58 | 5.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
002 | 6273001007 | |||
Kogellager 609zz | ||||
003 | 210049-4 | 3.37 | 4.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
004 | 6413500600 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
005 | 6418500200 | |||
Moer Em4250 A | ||||
006 | 264018-7 | 1.21 | 1.46 | |
Overbrenging | ||||
007 | 6273013000 | 33.12 | 40.08 | |
Borgring | ||||
008 | 6253502600 | 1.24 | 1.50 | |
Spanring | ||||
009 | 6258500001 | 9.54 | 11.54 | |
Ring Rbc310 A | ||||
010 | 327195-7 | 28.85 | 34.91 | |
Afstandhouder | ||||
011 | 6253501300 | 4.08 | 4.94 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
012 | 6255059000 | |||
Niet meer leverbaar, geen vervanging | ||||
013 | 6304501000 | |||
Handvat Rbc280 A | ||||
014 | 331941-2 | 6.24 | 7.55 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
015 | 6254023000 | |||
Handgreepbeugel Assy Rbc320 A | ||||
016 | 6414005001 | 14.23 | 17.22 | |
Steel | ||||
017 | 6271008000 | 131.59 | 159.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
018 | 6258028002 | |||
As Rbc280 * | ||||
019 | 6271500802 | 35.49 | 42.94 | |
Bout 6X12 * | ||||
020 | 0011306120 | 0.83 | 1.00 | |
Bout 6X30 | ||||
021 | 0011306300 | 1.01 | 1.22 | |
Seegering R24 | ||||
022 | 962113-4 | 0.83 | 1.00 | |
Binnen Borgring Rbc310 * | ||||
023 | 0031430000 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
024 | 0119059780 | |||
Kogellager 6200dw | ||||
025 | 211087-9 | 7.44 | 9.00 | |
Kogellager 627Zz A | ||||
026 | 210050-9 | 1.01 | 1.22 | |
Schroef | ||||
027 | 266788-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
028 | 0119059840 | |||
Schroef 5x25 | ||||
029 | 266805-0 | 1.01 | 1.22 | |
Waarschuwingslabel | ||||
030 | 808723-2 | 2.80 | 3.39 | |
Tapbout M6x14mm | ||||
031 | 266703-8 | 0.83 | 1.00 | |
Inbusbout M6x25mm | ||||
032 | 266864-4 | 1.27 | 1.54 | |
Benzine/oliedop cpl | ||||
033 | 168668-9 | 10.84 | 13.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
034 | 6271004001 | |||
Koppelingtrommel Rbc280 * | ||||
035 | 6272002002 | 94.93 | 114.87 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
036 | 6272003000 | |||
Cilinderdeksel Rbc280 * | ||||
037 | 5315503900 | 11.16 | 13.50 | |
Bougiedeksel Rbc280 * | ||||
038 | 5317500700 | 5.24 | 6.34 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039 | 5313503300 | |||
Krukashuis Rbc280 * | ||||
040 | 5311007000 | 111.47 | 134.88 | |
Krukashuispakking Rbc280 * | ||||
041 | 5311501200 | 1.72 | 2.08 | |
Krukas | ||||
042 | 5312007001 | 108.68 | 131.50 | |
Cilinder | ||||
043 | 5241500901 | 60.98 | 73.79 | |
Demper Rbc2501/11 A | ||||
044 | 424446-0 | 0.83 | 1.00 | |
Demper Rbc280 * | ||||
045 | 5315504100 | 4.57 | 5.53 | |
Demper Rbc280 * | ||||
046 | 5316503100 | 2.44 | 2.95 | |
Bougiedop | ||||
047 | 5317010030 | 1.43 | 1.73 | |
Ontsteking Rbc280 | ||||
048 | 5317010020 | 24.88 | 30.10 | |
Vliegwiel Rbc280 * | ||||
049 | 5317010010 | 59.76 | 72.31 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
050 | 5103502801 | |||
Cilinder Pakking Rbc310 A | ||||
051 | 5311500301 | 2.16 | 2.61 | |
Tussenpakking | ||||
052 | 5313502300 | 1.27 | 1.54 | |
Uitlaatpakking Rbc280 * | ||||
053 | 5313502200 | 2.44 | 2.95 | |
Tussenstuk Rbc310 * | ||||
054 | 5313500500 | 5.88 | 7.11 | |
Uitlaat Rbc280 * | ||||
055 | 5313009001 | 36.93 | 44.69 | |
Zuigerpen Rbc230-260 * | ||||
056 | 5242500100 | 3.65 | 4.42 | |
Zuiger Rbc280 | ||||
057 | 5242500800 | 14.90 | 18.03 | |
Demper Ebh253U A | ||||
058 | 424102-2 | 0.83 | 1.00 | |
Demper Ebh253U A | ||||
059 | 424103-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
060 | 5242500701 | |||
Startinrichting Rbc280 * | ||||
061 | 5315012000 | 44.31 | 53.62 | |
Startpulley | ||||
062 | 5245007000 | 12.95 | 15.67 | |
Koordhaspel | ||||
063 | 5315007010 | 5.88 | 7.11 | |
Schroef | ||||
064 | 5315007020 | 4.09 | 4.95 | |
Opwindveer | ||||
065 | 5415003020 | 6.58 | 7.96 | |
Startergreep Ms335.4U A | ||||
066 | 424317-1 | 2.80 | 3.39 | |
Startkoord 3,5 mm x 85 cm | ||||
067 | 036164010 | 5.46 | 6.61 | |
NULL | ||||
068 | 163447-0 | 3.20 | 3.87 | |
Benzinetank Rbc280 * | ||||
069 | 5316502001 | 16.13 | 19.52 | |
Ring Rbc280 * | ||||
070 | 6272500000 | 0.83 | 1.00 | |
Bout Set Rbc280 * | ||||
071 | 0011605200 | 0.83 | 1.00 | |
Bout 6X16 * | ||||
072 | 0016606160 | 0.83 | 1.00 | |
Zeskant moer M5 | ||||
073 | 931202-6 | 0.83 | 1.00 | |
Buiten Borgring Rbc260-310-Rbk | ||||
074 | 0031512000 | 0.83 | 1.00 | |
O Ring Rbc280 * | ||||
075 | 0062610060 | 0.83 | 1.00 | |
Borgring R-32 | ||||
076 | 962151-6 | 0.83 | 1.00 | |
Kogellager 6201/Du Rbc260-310 | ||||
077 | 0600129950 | 8.46 | 10.24 | |
Veerring Rbc310-G2400- * | ||||
078 | 0032006000 | 0.83 | 1.00 | |
Bout M5x30mm | ||||
079 | 922253-0 | 1.06 | 1.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
080 | 0119059630 | |||
Schroef 5x25 | ||||
081 | 266805-0 | 1.01 | 1.22 | |
Bout 5X55 * | ||||
082 | 0119059670 | 3.22 | 3.90 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
083 | 0119059630 | |||
Bout 5x18 | ||||
084 | 266844-0 | 0.83 | 1.00 | |
Met.schroef Ph M5x14mm Ck | ||||
085 | 266809-2 | 0.83 | 1.00 | |
Sluitring 7mm | ||||
086 | 267427-9 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
087 | 0200089911 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
088 | 0323039990 | |||
Borgring tbv zuigerpen | ||||
089 | 233976-8 | 0.83 | 1.00 | |
Naaldlager Rbc230-260-310 | ||||
090 | 0610089990 | 5.46 | 6.61 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
091 | 0650149721 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
092 | 0654009931 | |||
Draad Rbc310 * | ||||
093 | 6165500200 | 1.72 | 2.08 | |
Benzineslang Rbc/Rpt-Serie A | ||||
094 | 0851199971 | 4.08 | 4.94 | |
Steeldemper | ||||
095 | 6271500105 | 3.22 | 3.90 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
096 | 6271500203 | |||
Steelsteun Rbc280 * | ||||
097 | 6271500301 | 6.58 | 7.96 | |
Steelsteun 2 Rbc280 * | ||||
098 | 6271500401 | 7.44 | 9.00 | |
Bout 5x18 | ||||
099 | 266844-0 | 0.83 | 1.00 | |
Bout 5X12 A | ||||
100 | 0119059900 | 1.06 | 1.28 | |
Carburateur | ||||
101 | 5316021000 | 43.02 | 52.05 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
102 | 5236046130 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
103 | 5236046060 | |||
Kabelsteun | ||||
104 | 5236052020 | 10.81 | 13.08 | |
Pompdeksel Ebh253U A | ||||
105 | 346270-0 | 3.65 | 4.42 | |
Membraam | ||||
106 | 168620-7 | 14.23 | 17.22 | |
Pomp diafragma | ||||
107 | WJ00009599 | 4.08 | 4.94 | |
Membraampakking | ||||
108 | 442154-1 | 2.44 | 2.95 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
109 | 5246001030 | |||
Niet meer leverbaar, geen vervanging | ||||
110 | 5036002010 | |||
Kabelstelmoer | ||||
111 | 5316005450 | 1.43 | 1.73 | |
O-ring 2 | ||||
112 | 213538-8 | 2.08 | 2.52 | |
Opvoerpomp | ||||
113 | 424314-7 | 3.65 | 4.42 | |
Pakking ring | ||||
114 | 424444-4 | 2.44 | 2.95 | |
Seegering E-3 A | ||||
115 | 257964-1 | 2.08 | 2.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
116 | 352010-6 | |||
Parker 3X24Mm Ck A | ||||
117 | 266582-4 | 0.83 | 1.00 | |
Afstelschroef Rbc230 A | ||||
118 | 266704-6 | 0.83 | 1.00 | |
Schroef kabel afstelling | ||||
119 | 5316020020 | 5.22 | 6.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
120 | 5236018040 | |||
Ring Rbc280 * | ||||
121 | 5236052030 | 2.80 | 3.39 | |
Afdekplaat Luchtfilter Rbc280* | ||||
122 | 5313503200 | 2.56 | 3.10 | |
Luchtfilter element | ||||
123 | 443167-5 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
124 | 5013502400 | |||
Luchtfilterplaat Rbc280 * | ||||
125 | 5313015000 | 17.92 | 21.68 | |
Schroef 5X50 Rbc260-310 A | ||||
126 | 0140059850 | 0.83 | 1.00 | |
Ring | ||||
127 | 0031104000 | 0.83 | 1.00 | |
Tapschroef 4X8 | ||||
128 | 0150049980 | 0.83 | 1.00 | |
Met.schroef Ph M5x14mm Ck | ||||
129 | 266809-2 | 0.83 | 1.00 | |
Slangklem | ||||
130 | 345920-4 | 0.83 | 1.00 | |
Schroef | ||||
131 | 0150059940 | 0.83 | 1.00 | |
Waarschuwingslabel | ||||
132 | 808723-2 | 2.80 | 3.39 | |
Benzine/oliedop cpl | ||||
133 | 168668-9 | 10.84 | 13.12 |
