Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita RBC420'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

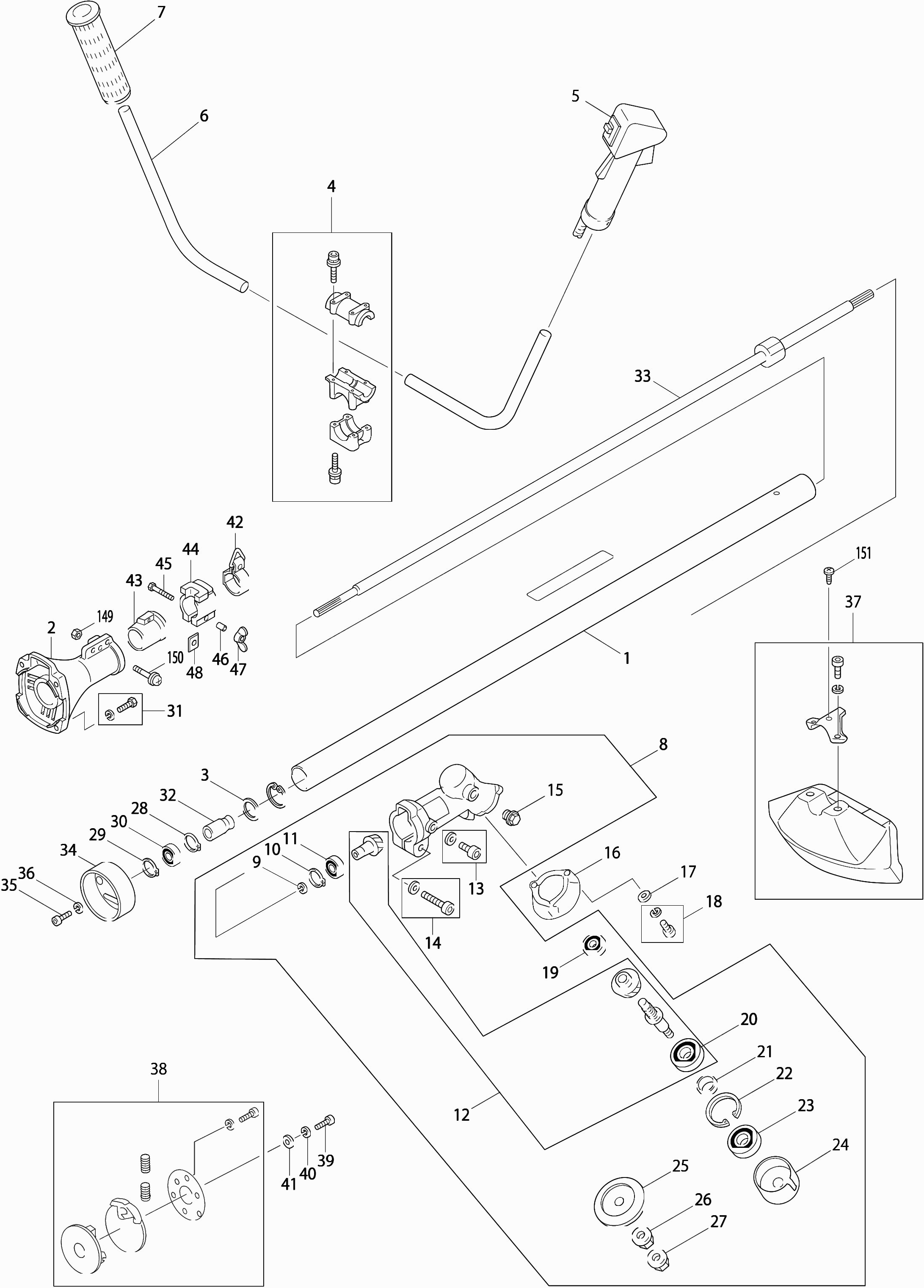

Tekeningen van de Makita RBC420
Onderdelen lijst van de Makita RBC420
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Geen informatie beschikbaar, niet bestelbaar | ||||
001 | 6411001000 | |||
Koppelingshuis * | ||||
002 | 140628-3 | 38.83 | 46.98 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
003 | 267445-7 | |||
Handgreepbeugel Assy Rbc320 A | ||||
004 | 6414005001 | 13.82 | 16.72 | |
Controle/Gashandel Rbc420 * | ||||
005 | 6415017000 | 42.33 | 51.22 | |
Handgreepbeugel Rbc310-410 A | ||||
006 | 331971-3 | 21.23 | 25.69 | |
Handgreep Rbc410 P | ||||
007 | 6404502400 | 3.72 | 4.50 | |
Tandwielhuis Rbc410 | ||||
008 | 6353001000 | 112.06 | 135.59 | |
Buiten Borgring Rbc260-310-Rbk | ||||
009 | 0031512000 | 0.83 | 1.00 | |
Borgring R-28 A | ||||
010 | 962106-1 | 0.83 | 1.00 | |
Kogellager 6001Zz Gd0800C A | ||||
011 | 211148-5 | 8.21 | 9.93 | |
Tandwiel Set Ms4200/Rbc415 | ||||
012 | 6413003000 | 81.38 | 98.47 | |
Inbusbout M6X14 A | ||||
013 | 922316-2 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
014 | 266664-2 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
015 | 6413500600 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
016 | 6418500200 | |||
Sluitring 5mm DSP601 A | ||||
017 | 253414-4 | 0.83 | 1.00 | |
Bout 5X12 A | ||||
018 | 0119059900 | 1.02 | 1.23 | |
Kogellager 627Zz A | ||||
019 | 210050-9 | 0.98 | 1.19 | |
Kogellager 6201 P | ||||
020 | 211109-5 | 4.45 | 5.38 | |
Afstandbus Rbc415 A | ||||
021 | 326052-6 | 2.48 | 3.00 | |
Borgring R-32 EBH341L P | ||||
022 | 962151-6 | 0.83 | 1.00 | |
Olieafdichting Rbc415 A | ||||
023 | 213596-4 | 3.72 | 4.50 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
024 | 6418500101 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
025 | 6308503100 | |||
Moer Rbc410 A | ||||
026 | 264058-5 | 6.41 | 7.76 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
027 | 6308503300 | |||
Borgring S-17 | ||||
028 | 961057-5 | 0.83 | 1.00 | |
Borgring R-35 A | ||||
029 | 962153-2 | 0.83 | 1.00 | |
Kogellager 6003Llu A | ||||
030 | 211338-0 | 6.38 | 7.72 | |
Inbusbout M6X18Mm A | ||||
031 | 266668-4 | 0.98 | 1.19 | |
Buffer Rbc410 A | ||||
032 | 424403-8 | 11.84 | 14.33 | |
As Cpl Rbc420 | ||||
033 | 6411011001 | 92.17 | 111.53 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
034 | 6412006001 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
035 | 6202500400 | |||
Ring Rbc415 A | ||||
036 | 267429-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
037 | 6258028002 | |||
Koppeling Nb351 A | ||||
038 | 140897-6 | 51.83 | 62.71 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039 | 6202500400 | |||
Veerring Rbc310-G2400- * | ||||
040 | 0032006000 | 0.83 | 1.00 | |
Ring Rbc415 A | ||||
041 | 267429-5 | 0.83 | 1.00 | |
Gordelhaak Rbc525 * | ||||
042 | 125941-0 | 10.43 | 12.62 | |
Blokkeerpijp Rbc525 A | ||||
043 | 413154-8 | 5.52 | 6.68 | |
Blokkeerring Rbc525 A | ||||
044 | 318732-8 | 5.98 | 7.24 | |
Inbusbout M6X50Mm * | ||||
045 | 0016706500 | 1.20 | 1.45 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
046 | 6401032010 | |||
Vleugelmoer Rbc525 | ||||
047 | 6411501300 | 3.97 | 4.80 | |
Opvulpakking Ms4200 | ||||
048 | 0037108000 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
049 | 5411005000 | |||
Kogellager 6202C3 A | ||||
049A | 211483-1 | 5.71 | 6.91 | |
Oliekeerring 15Mm A | ||||
049B | 213546-9 | 2.48 | 3.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
050 | 5411500300 | |||
Cilinderpakk. Rbc410-Rbk410 A | ||||
051 | 442156-7 | 2.36 | 2.86 | |
Krukhuispakking Rbc410 A | ||||
052 | 442157-5 | 1.46 | 1.77 | |
Krukas Rbc410-Rbk410 * | ||||
053 | 142159-8 | 35.65 | 43.14 | |
Zuiger Rbc410-Rbk410 * | ||||
054 | 318631-4 | 16.35 | 19.78 | |
Zuigerveer Rbc410/Ms4200K A | ||||
055 | 257309-3 | 3.54 | 4.28 | |
Zuigerpen Rbc410-Rbk410 A | ||||
056 | 257797-4 | 2.48 | 3.00 | |
Naaldlager Rbc410-Rbk410 A | ||||
057 | 212085-6 | 6.70 | 8.11 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
058 | 0565099990 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
059 | 0323039990 | |||
Uitlaat Rbk420/Mb351 (Oud) A | ||||
060 | 168649-3 | 13.82 | 16.72 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
061 | 5413500100 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
062 | 5323500600 | |||
Spruitstuk Rbc420 A | ||||
063 | 453971-4 | 15.65 | 18.94 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
064 | 5403500600 | |||
Carburateurpakking Rbc420 | ||||
065 | 5416504000 | 0.83 | 1.00 | |
Pakking Rbc410-Rbk410 A | ||||
066 | 442160-6 | 1.18 | 1.43 | |
Klepinlaatset Rbc420/Ms4200 * | ||||
067 | 126211-0 | 13.82 | 16.72 | |
Schroef Rbk420 A | ||||
068 | 266739-7 | 0.83 | 1.00 | |
Startdeksel Rbk420 * | ||||
069 | 5415504500 | 7.56 | 9.15 | |
Startinrichting Cpl Rbc420 A | ||||
070 | 5415050000 | 43.26 | 52.34 | |
Koordhaspel Rbc410-Rbk410 A | ||||
071 | 452766-2 | 5.06 | 6.12 | |
Pal Rbc410-Rbk410 A | ||||
072 | 452767-0 | 2.84 | 3.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
073 | 5415001030 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
074 | 5415001040 | |||
Friktieveer Rbc410-Rbk410 A | ||||
075 | 233994-6 | 0.83 | 1.00 | |
Ring Rbc410-Rbk410 A | ||||
076 | 267443-1 | 0.83 | 1.00 | |
Schroef M5X18 Ga5021 | ||||
077 | 265131-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
078 | 5415001140 | |||
Startergreep Rbc260-410-Rbk A | ||||
079 | 140884-5 | 3.54 | 4.28 | |
Cilinderdekplaat Ms4200 * | ||||
080 | 5415504600 | 12.22 | 14.79 | |
Benzinetank Rbc420/Ms4200 A | ||||
081 | 454558-5 | 11.34 | 13.72 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
082 | 0851279970 | |||
Pijp Rbc420 A | ||||
083 | 168766-9 | 3.96 | 4.79 | |
Slangklem Ebh253U | ||||
084 | 345920-4 | 0.83 | 1.00 | |
Benzine/Oliedop Cpl A | ||||
085 | 168668-9 | 10.52 | 12.73 | |
Brandstoffilter Dcs230T A | ||||
086 | 163447-0 | 3.11 | 3.76 | |
Tanksteun Rbc410-Rbk410 # | ||||
087 | 455434-6 | 1.66 | 2.01 | |
Afstandhouder Rbc260-410-Rbk * | ||||
088 | 0230059990 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
089 | 5416501100 | |||
Demper Rbk420 * | ||||
090 | 5416503500 | 3.96 | 4.79 | |
Demper Rbk420 * | ||||
091 | 5416503600 | 5.70 | 6.90 | |
Ontsteking A | ||||
092 | 168587-9 | 33.36 | 40.37 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
093 | 5417001010 | |||
Bougiedop Ptr2500 A | ||||
094 | 0655009870 | 3.97 | 4.80 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
095 | 0654009931 | |||
BOUGIE A | ||||
096 | 168517-0 | 5.06 | 6.12 | |
Buis Rbc420 P | ||||
097 | 5417500300 | 2.38 | 2.88 | |
Draad 2 Eh561 * | ||||
098 | 5607005000 | 3.12 | 3.78 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
099 | 0016706160 | |||
Sluitring 5mm DSP601 A | ||||
100 | 253414-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
101 | 267427-9 | |||
Veerring Rbc310-G2400- * | ||||
102 | 0032006000 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
103 | 0140059610 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
104 | 0140059610 | |||
Schroef 5X20 * | ||||
105 | 0140059560 | 1.00 | 1.21 | |
Inbusbout M5X22Mm * | ||||
106 | 922236-0 | 0.83 | 1.00 | |
Bout 5X50 * | ||||
107 | 266794-9 | 1.39 | 1.68 | |
Bout 5X30 Rbc410-Rbk410 | ||||
108 | 0119059940 | 0.83 | 1.00 | |
Bout Inbusbout M6X60Mm * | ||||
109 | 266589-0 | 1.39 | 1.68 | |
Bout M6X18 Rbc410-Rbk410 | ||||
110 | 0119069990 | 0.83 | 1.00 | |
Drukplaat Rbc410-Rbk410 A | ||||
111 | 267444-9 | 1.18 | 1.43 | |
Schroef 6X16 * | ||||
112 | 0140069910 | 1.00 | 1.21 | |
Schroef 5X14 * | ||||
113 | 0140059550 | 0.83 | 1.00 | |
Met.Schr.Ck M5X25Mm Bbx7600 A | ||||
114 | 266749-4 | 1.67 | 2.02 | |
Steun Rbc310 A | ||||
115 | 346286-5 | 7.57 | 9.16 | |
Inbusbout M6X14 A | ||||
116 | 922316-2 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
117 | 5416041001 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
118 | 5236046130 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
119 | 5236046060 | |||
Pompdeksel Ebh253U A | ||||
120 | 346270-0 | 3.54 | 4.28 | |
Opvoerpomp Ebh253U A | ||||
121 | 424314-7 | 3.54 | 4.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
122 | 5216008010 | |||
Membraampakking Ebh253U A | ||||
123 | 442154-1 | 2.36 | 2.86 | |
Pomp Diafragma Ps222 A | ||||
124 | WJ00009599 | 3.96 | 4.79 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
125 | 5246001030 | |||
Seegering E-3 A | ||||
126 | 257964-1 | 2.02 | 2.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
127 | 5236018040 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
128 | 453970-6 | |||
Afstelschroef Rbc230 A | ||||
129 | 266704-6 | 0.83 | 1.00 | |
Kabelsteun Rbc280 P | ||||
130 | 5236052020 | 10.50 | 12.70 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
131 | 5316005450 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
132 | 5216008010 | |||
Pakking Ring Rbc23/260/310 A | ||||
133 | 424444-4 | 2.36 | 2.86 | |
Parker 3X24Mm Ck A | ||||
134 | 266582-4 | 0.83 | 1.00 | |
Afstelnaald Rbc420 A | ||||
135 | 326211-2 | 6.55 | 7.93 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
136 | 234262-0 | |||
Revet Tbv Afstelnaald Rbc420 A | ||||
137 | 267461-9 | 1.67 | 2.02 | |
O-Ring Ea3201S A | ||||
138 | WJ00016105 | 2.02 | 2.44 | |
Revet Tbv Afstelnaald Rbc420 P | ||||
139 | 5426005030 | 2.36 | 2.86 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
140 | 5413044010 | |||
Luchtfilterplaat Rbc420 * | ||||
141 | 453982-9 | 7.22 | 8.74 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
142 | 5413044020 | |||
Ring Rbc415/Rbc420 P | ||||
143 | 5313003050 | 2.02 | 2.44 | |
Bus Rbc420 A | ||||
144 | 332044-5 | 2.36 | 2.86 | |
Niet meer leverbaar, geen vervanging | ||||
145 | 5233013040 | |||
Chokeklep Rbc420 * | ||||
146 | 346627-5 | 8.21 | 9.93 | |
Clip Rbc420 P | ||||
147 | 5313003110 | 3.72 | 4.50 | |
Bout 5X50 * | ||||
148 | 266794-9 | 1.39 | 1.68 | |
Moer M6 Htr5600 A | ||||
149 | 0022706000 | 0.83 | 1.00 | |
Schroef M6X35Mm A | ||||
150 | 266667-6 | 0.83 | 1.00 | |
Schroef | ||||
151 | 0150059940 | 0.83 | 1.00 | |
Benzine/Oliedop Cpl A | ||||
152 | 168668-9 | 10.52 | 12.73 | |
Inbusbout M5X22Mm * | ||||
153 | 922236-0 | 0.83 | 1.00 |
