Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita RBC525E'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

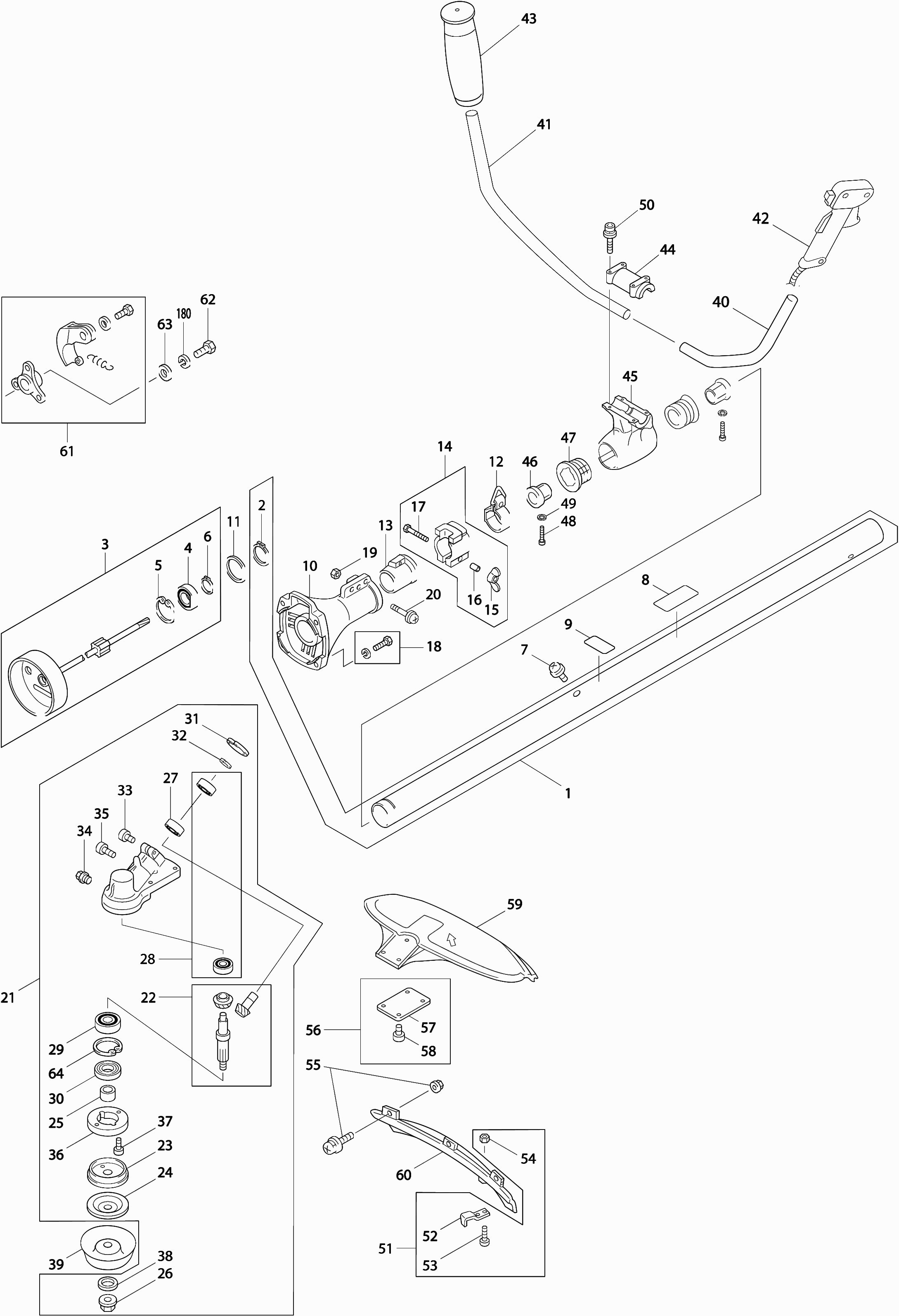

Tekeningen van de Makita RBC525E
Onderdelen lijst van de Makita RBC525E
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Steel Rbc525 Cpl * | ||||
001 | 6401008002 | 209.09 | 253.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
002 | 257974-8 | |||
As Rbc525 Assy * | ||||
003 | 6401033000 | 172.59 | 208.83 | |
Kogellager 6003Llu A | ||||
004 | 211338-0 | 6.58 | 7.96 | |
Borgring R-35 | ||||
005 | 962153-2 | 0.83 | 1.00 | |
Borgring S-17 | ||||
006 | 961057-5 | 0.83 | 1.00 | |
Olie Bout Rbc525 * | ||||
007 | 6301500700 | 0.83 | 1.00 | |
Waarschuwingslabel Rbc525 * | ||||
008 | 6459505200 | 8.46 | 10.24 | |
Waarschuwingslabel | ||||
009 | 808723-2 | 2.80 | 3.39 | |
Koppelinghuis | ||||
010 | 6351500000 | 127.41 | 154.17 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
011 | 267445-7 | |||
Blokkeerpijp Rbc525 A | ||||
013 | 413154-8 | 5.52 | 6.68 | |
Blokkeerring | ||||
014 | 318732-8 | 6.16 | 7.45 | |
Vleugelmoer | ||||
015 | 6411501300 | 4.09 | 4.95 | |
Bus | ||||
016 | 6401032010 | 0.83 | 1.00 | |
Inbusbout M6X50Mm P | ||||
017 | 0016706500 | 1.24 | 1.50 | |
Inbusbout M6x18mm | ||||
018 | 266668-4 | 1.01 | 1.22 | |
Moer M6 Htr5600 A | ||||
019 | 0022706000 | 0.83 | 1.00 | |
Schroef M6x35mm | ||||
020 | 266667-6 | 0.83 | 1.00 | |
Tandwielhuis | ||||
021 | 6453011000 | 122.42 | 148.13 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
022 | 6453012000 | |||
Ring Rbc525 * | ||||
023 | 6453011030 | 43.02 | 52.05 | |
Bevestigingsplaat | ||||
024 | 6453011040 | 28.85 | 34.91 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
025 | 6453011020 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
026 | 6453011060 | |||
Kogellager 6001C3 Rpt250 A | ||||
027 | 210113-1 | 5.46 | 6.61 | |
Kogellager 6001zz | ||||
028 | 211148-5 | 8.46 | 10.24 | |
Kogellager 6202C3 A | ||||
029 | 211483-1 | 5.88 | 7.11 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
030 | 0440209910 | |||
Borgring R-28 | ||||
031 | 962106-1 | 0.83 | 1.00 | |
Buiten Borgring Rbc260-310-Rbk | ||||
032 | 0031512000 | 0.83 | 1.00 | |
Inbusbout M6X20Mm Rbc525 A | ||||
033 | 266680-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
034 | 6453011110 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
035 | 6453011130 | |||
Beschermring Rbc525 * | ||||
036 | 6453011050 | 5.87 | 7.10 | |
Inbusbout M5X10Mm Rbc525 * | ||||
037 | 6453011120 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
038 | 0203109990 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
039 | 6458500900 | |||
Handgreepbeugel (R) Rbc525E * | ||||
040 | 6414507300 | 19.80 | 23.96 | |
Handgreepbeugel (l) | ||||
041 | 6414507400 | 21.87 | 26.46 | |
Regelhandvat | ||||
042 | 6455007000 | 41.49 | 50.20 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
043 | 273526-7 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
044 | 6254503802 | |||
Handgreephouder Rbc525E * | ||||
045 | 6414507201 | 12.58 | 15.22 | |
Aanslag | ||||
046 | 6404506200 | 14.24 | 17.23 | |
Opvulbus | ||||
047 | 6404506600 | 4.57 | 5.53 | |
Bout 6X30 | ||||
048 | 0119069930 | 0.83 | 1.00 | |
Veerring Rbc310-G2400- * | ||||
049 | 0032006000 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
050 | 0119059870 | |||
Draadsnijmes cpl. | ||||
051 | 6458007000 | 16.13 | 19.52 | |
Bev.Set (Bout+Moer) Rbc525 * | ||||
055 | 6458011000 | 16.39 | 19.83 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
056 | 6458006000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
058 | 6453011130 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
059 | 6458010010 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
060 | 6458010021 | |||
Koppeling | ||||
061 | 140897-6 | 53.38 | 64.59 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
062 | 6202500400 | |||
Ring | ||||
063 | 267429-5 | 0.83 | 1.00 | |
Borgring R-35 | ||||
064 | 962153-2 | 0.83 | 1.00 | |
Krukashuis Rbc525 * | ||||
065 | 5501003001 | 230.71 | 279.16 | |
Oliekeerring 15Mm A | ||||
066 | 213546-9 | 2.56 | 3.10 | |
Kogellager 6202C3 A | ||||
067 | 211483-1 | 5.88 | 7.11 | |
Oliekeerring Rbl500 | ||||
068 | 0440179930 | 7.80 | 9.44 | |
Kogellager 6203C3 | ||||
069 | 0600179830 | 6.58 | 7.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
070 | 5501502500 | |||
Cilinderpakking | ||||
071 | 5501500400 | 2.05 | 2.48 | |
Carterpakking | ||||
072 | 5501500200 | 1.43 | 1.73 | |
Schroef G5500-5501R | ||||
073 | 0043506200 | 0.83 | 1.00 | |
Schroef M6X40Mm Assy Rbc525 | ||||
074 | 0043506400 | 0.83 | 1.00 | |
Krukas | ||||
075 | 5502005000 | 229.84 | 278.11 | |
Zuiger | ||||
076 | 5502500400 | 21.70 | 26.26 | |
Zuigerveer p/stk | ||||
077 | 5602500900 | 3.22 | 3.90 | |
Zuigerpen | ||||
078 | 5602501100 | 11.19 | 13.54 | |
Naaldlager Rbc525 | ||||
079 | 0610129961 | 7.44 | 9.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
080 | 0565119990 | |||
Spie Rbc250 | ||||
081 | 0323049950 | 1.43 | 1.73 | |
Uitlaat Rbc525 * | ||||
082 | 5503016001 | 102.88 | 124.48 | |
Zeskant moer M6 | ||||
083 | 931302-2 | 0.83 | 1.00 | |
Veerring Rbc310-G2400- * | ||||
084 | 0032006000 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
085 | 5503503900 | |||
Uitlaatpakking Rbc525 * | ||||
086 | 5503504200 | 11.16 | 13.50 | |
Isolator Rbc525 * | ||||
087 | 5503504101 | 12.55 | 15.19 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
088 | 264093-3 | |||
Isolator pakking | ||||
089 | 5503504000 | 1.43 | 1.73 | |
Inlaat pakking | ||||
090 | 5503500501 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
091 | 0043705140 | |||
Inbusbout M6X25Mm Rbc525 | ||||
092 | 0119069850 | 1.02 | 1.23 | |
Ring Rbc410-G2400R- * | ||||
093 | 0031006000 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
094 | 5505001000 | |||
Niet meer leverbaar, geen vervanging | ||||
095 | 5505001010 | |||
Pal | ||||
096 | 5105015020 | 4.81 | 5.82 | |
Veer Rbc525 * | ||||
097 | 5505001020 | 12.58 | 15.22 | |
Veerplaat | ||||
098 | 5105015050 | 4.26 | 5.15 | |
Koppelingplaat Rbc310 * | ||||
099 | 5505001030 | 4.08 | 4.94 | |
Schroef | ||||
100 | 5105015110 | 1.21 | 1.46 | |
Veerplaat | ||||
101 | 5105015060 | 2.56 | 3.10 | |
Startkoord | ||||
102 | 5505001050 | 10.84 | 13.12 | |
Startergreep | ||||
103 | 140884-5 | 3.65 | 4.42 | |
Vliegwielhuis Rbc525 * | ||||
104 | 5505500001 | 39.95 | 48.34 | |
Klem | ||||
105 | 345963-6 | 0.83 | 1.00 | |
Schroef Assy Rbc525E | ||||
106 | 0043604100 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
107 | 5505008000 | |||
Schroef Assy M5X14Mm Rbc525 | ||||
108 | 0043706140 | 0.83 | 1.00 | |
Schroef 5x20 | ||||
109 | 911234-9 | 0.83 | 1.00 | |
Label "rbc525" | ||||
110 | 6459505400 | 5.22 | 6.32 | |
Draad | ||||
111 | 6828011000 | 3.55 | 4.30 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
112 | 5506501603 | |||
NULL | ||||
113 | 163447-0 | 3.20 | 3.87 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
114 | 5506010000 | |||
Slangklem | ||||
115 | 345920-4 | 0.83 | 1.00 | |
Demper Rbc525 * | ||||
116 | 5506500200 | 1.43 | 1.73 | |
Afstandbus Rbc525 * | ||||
117 | 0230069760 | 1.43 | 1.73 | |
Revet RBC230-G24-350 P | ||||
118 | 0031206000 | 0.83 | 1.00 | |
Schroef G5500-5501R | ||||
119 | 0043506250 | 0.83 | 1.00 | |
OPVOERPOMP DCS230T A | ||||
120 | 168398-2 | 4.58 | 5.54 | |
Slang | ||||
121 | 5506501700 | 1.72 | 2.08 | |
Niet meer leverbaar, geen vervanging | ||||
122 | 5806113050 | |||
Benzine/oliedop cpl | ||||
123 | 168668-9 | 10.84 | 13.12 | |
Benzine/oliedop cpl | ||||
124 | 168668-9 | 10.84 | 13.12 | |
Vliegwiel | ||||
125 | 5507001010 | 116.95 | 141.51 | |
Niet meer leverbaar, geen vervanging | ||||
126 | 5507002010 | |||
Doorvoer Rbc525 | ||||
127 | 0241059970 | 1.43 | 1.73 | |
Doorvoer Rbc260 | ||||
128 | 0241029990 | 1.24 | 1.50 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
129 | 5417037001 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
130 | 0654009931 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
131 | 0650149721 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
132 | 0119059870 | |||
Moer M10 Rbc525 | ||||
133 | 0022810000 | 1.02 | 1.23 | |
Ring M10 G5500-5501R | ||||
134 | 0031010000 | 0.83 | 1.00 | |
Veerring G5500-5501R | ||||
135 | 0032010000 | 0.83 | 1.00 | |
Beugel | ||||
136 | 6455500100 | 11.16 | 13.50 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
137 | 0119069970 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
138 | 5506009000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
139 | 5506009040 | |||
Afstelknop Rbc525 * | ||||
140 | 5426003030 | 8.46 | 10.24 | |
Carburateur Dop Rbc525 # | ||||
141 | 5426003010 | 7.67 | 9.28 | |
Kap Em4250 * | ||||
142 | 5246004150 | 3.22 | 3.90 | |
Rubber Mof Rbc525 * | ||||
143 | 5246004010 | 2.45 | 2.96 | |
Controle klep | ||||
144 | 5426003130 | 2.93 | 3.55 | |
Gasnaaldclip Rbc525 * | ||||
145 | 5106048050 | 2.08 | 2.52 | |
Controle Schuif Rbc525 * | ||||
146 | 5106043150 | 1.63 | 1.97 | |
Diafragma deksel | ||||
147 | 5506001120 | 1.72 | 2.08 | |
Diafragma | ||||
148 | 5426003050 | 8.84 | 10.70 | |
Scharnierpen | ||||
149 | 5106043130 | 1.24 | 1.50 | |
Gasnaald Rbc525 * | ||||
150 | 5506009010 | 19.10 | 23.11 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
151 | 5426003220 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
152 | 5106042060 | |||
Pakking | ||||
153 | 5246005222 | 3.22 | 3.90 | |
Diafragma pakking | ||||
154 | 5506001040 | 2.16 | 2.61 | |
Pomp pakking | ||||
155 | 5106042310 | 1.27 | 1.54 | |
Afstelpijp Rbc525 * | ||||
156 | 5246004320 | 6.58 | 7.96 | |
Klep plaat | ||||
157 | 5426003140 | 5.22 | 6.32 | |
Pompdeksel | ||||
158 | 5506009030 | 21.87 | 26.46 | |
Pomp diafragma | ||||
159 | 5426003060 | 6.16 | 7.45 | |
Stelmoer Rbc525 * | ||||
160 | 5426003020 | 1.72 | 2.08 | |
Schroef 3x10 | ||||
161 | 5106041220 | 0.83 | 1.00 | |
Schroef 3x6 | ||||
162 | 5106043360 | 1.02 | 1.23 | |
Schroef 3x5 | ||||
163 | 5426003150 | 1.01 | 1.22 | |
Schroef 3x8 | ||||
164 | 5426003160 | 1.02 | 1.23 | |
Stelschroef stationair | ||||
165 | 5106048230 | 2.44 | 2.95 | |
Veer | ||||
166 | 5426003210 | 1.02 | 1.23 | |
Veerhouder (Gasnaald) Rbc525 * | ||||
167 | 5506001060 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
168 | 5106042120 | |||
Afstelschroef | ||||
169 | 5106048240 | 1.02 | 1.23 | |
Regelnaaldveer | ||||
170 | 5426003230 | 1.70 | 2.06 | |
Veer (Gasnaald) Rbc525 * | ||||
171 | 5506009020 | 3.22 | 3.90 | |
Gasklep | ||||
172 | 5506001050 | 16.13 | 19.52 | |
Schroef 5x45 | ||||
173 | 911268-2 | 0.83 | 1.00 | |
Choke label | ||||
174 | 898454-1 | 2.93 | 3.55 | |
Afstandbus Rbc525 | ||||
175 | 0230049980 | 0.83 | 1.00 | |
Luchtfilter Rbc525 | ||||
176 | 5103502700 | 1.43 | 1.73 | |
Luchtfilterkap | ||||
177 | 5503500300 | 4.08 | 4.94 | |
Luchtfilter houder | ||||
178 | 5503500400 | 3.65 | 4.42 | |
Schroef 4x30 | ||||
179 | 911156-3 | 0.83 | 1.00 |
