Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita SR2300'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

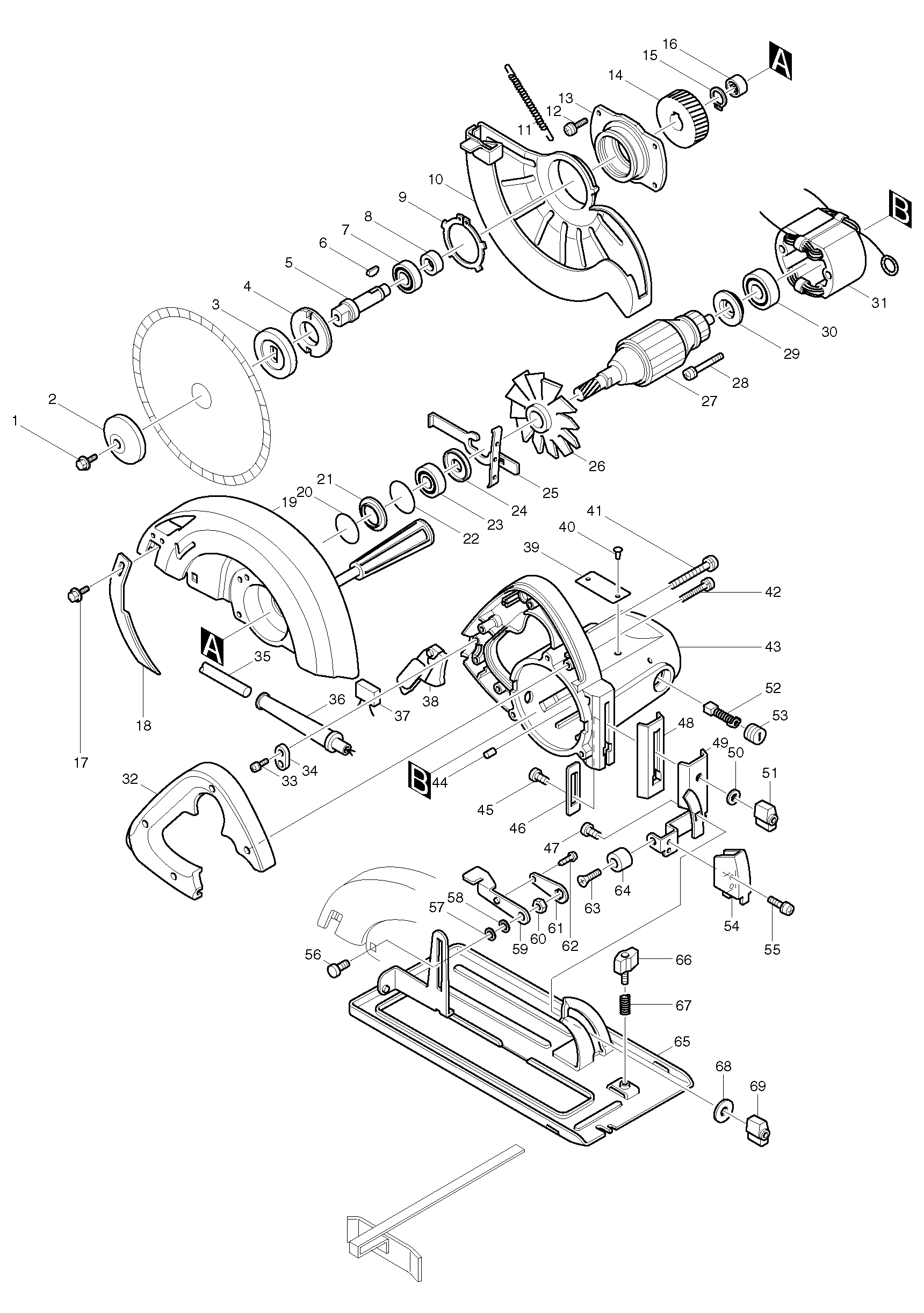

Tekeningen van de Makita SR2300
Onderdelen lijst van de Makita SR2300
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Flensbout M8x20 | ||||
001 | 251644-1 | 1.43 | 1.73 | |
Buitenflens 40 | ||||
002 | 224275-9 | 6.58 | 7.96 | |
Binnenflens 40 | ||||
003 | 224360-8 | 9.96 | 12.05 | |
Lagerborging 22-41 Sr2600 | ||||
004 | 285821-3 | 2.44 | 2.95 | |
Zaagas | ||||
005 | 321402-0 | 28.73 | 34.76 | |
Inlegspie 5 | ||||
006 | 254032-1 | 1.70 | 2.06 | |
Kogellager 6203dw | ||||
007 | 211278-2 | 9.52 | 11.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
008 | 257084-1 | |||
Tandring Gt-48 | ||||
009 | 257920-1 | 5.87 | 7.10 | |
Verende Beschermkap Sr2300 * | ||||
010 | 164883-3 | 26.11 | 31.59 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
011 | 231753-2 | |||
Schroef 5x20 | ||||
012 | 911234-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
013 | 315380-4 | |||
Niet meer leverbaar, geen vervanging | ||||
014 | 221698-2 | |||
Borgring S-17 | ||||
015 | 961057-5 | 0.83 | 1.00 | |
Naaldlager 1010 | ||||
016 | 212052-1 | 5.88 | 7.11 | |
Flensbout M8x17 | ||||
017 | 251697-0 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
018 | 341794-1 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
019 | 154367-9 | |||
O-Ring 29 Af500Hp/Sr2600 | ||||
020 | 213412-0 | 0.83 | 1.00 | |
Sluitring 25 Sr2600 | ||||
021 | 341736-5 | 0.83 | 1.00 | |
O-ring 32 | ||||
022 | 213459-4 | 1.01 | 1.22 | |
Kogellager 6201dw1 | ||||
023 | 211129-9 | 7.44 | 9.00 | |
Stofafdichting 12 | ||||
024 | 213102-5 | 1.24 | 1.50 | |
Asblokkering Sr2300 * | ||||
025 | 163113-9 | 5.24 | 6.34 | |
Waaier 92 * | ||||
026 | 241005-3 | 4.09 | 4.95 | |
Anker Sr2300 * | ||||
027 | 514858-6 | 95.74 | 115.85 | |
Schroef 5x55 | ||||
028 | 911276-3 | 0.83 | 1.00 | |
Isolatiering | ||||
029 | 681625-5 | 0.83 | 1.00 | |
Kogellager 608llb | ||||
030 | 210043-6 | 1.72 | 2.08 | |
Veld Sr2300 * | ||||
031 | 524538-6 | 65.59 | 79.36 | |
Statorveertje Cb5 | ||||
031A | 654020-2 | 0.83 | 1.00 | |
Klembus tbv statorv. 2mm | ||||
031B | 654502-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
032 | 411914-2 | |||
Schroef 4x18 | ||||
033 | 911133-5 | 0.83 | 1.00 | |
Klemstrip | ||||
034 | 687031-2 | 0.83 | 1.00 | |
Netsnoer 2x1.50 4.0mtr | ||||
035 | 695123-3 | 21.70 | 26.26 | |
Kabeltule 10-90 | ||||
036 | 682505-8 | 1.72 | 2.08 | |
Schakelaar Sw-01 | ||||
038 | 651023-7 | 14.23 | 17.22 | |
Schroef 5x50 | ||||
041 | 911273-9 | 0.83 | 1.00 | |
Schroef 4x25 | ||||
042 | 911148-2 | 0.83 | 1.00 | |
NULL | ||||
043 | 156828-5 | 34.36 | 41.58 | |
Rubber pen 4 | ||||
044 | 263014-2 | 0.83 | 1.00 | |
Slotbout M6x20 | ||||
045 | 251919-8 | 0.83 | 1.00 | |
Plaat Sr1800 * | ||||
046 | 343809-0 | 0.83 | 1.00 | |
Slotbout M6x20 | ||||
047 | 251919-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
048 | 343860-0 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
049 | 164865-5 | |||
Sluitring 6x12mm | ||||
050 | 941151-9 | 0.83 | 1.00 | |
Vleugelmoer M6 | ||||
051 | 252624-0 | 1.72 | 2.08 | |
Koolborstel set Cb-153 | ||||
052 | 181044-0 | 4.08 | 4.94 | |
Koolborstelhouderdop | ||||
053 | 643650-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
054 | 341795-9 | |||
Schroef 4x8 | ||||
055 | 911106-8 | 0.83 | 1.00 | |
Slotbout M8x24 | ||||
056 | 251918-0 | 0.83 | 1.00 | |
Sluitring 8 | ||||
057 | 941202-8 | 0.83 | 1.00 | |
Sluitring 8 | ||||
058 | 941202-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
059 | 341416-3 | |||
Moer M8 | ||||
060 | 931402-8 | 0.83 | 1.00 | |
Klemplaat | ||||
061 | 341415-5 | 0.83 | 1.00 | |
Schroef 4x8 | ||||
062 | 911106-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
063 | 251227-7 | |||
Rubber bus 6 | ||||
064 | 262502-6 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
065 | 168183-3 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
066 | 251858-2 | |||
Drukveer 7 | ||||
067 | 231316-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
068 | 253819-8 | |||
Vleugelmoer M6 | ||||
069 | 252624-0 | 1.72 | 2.08 |
