Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita ST113D'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

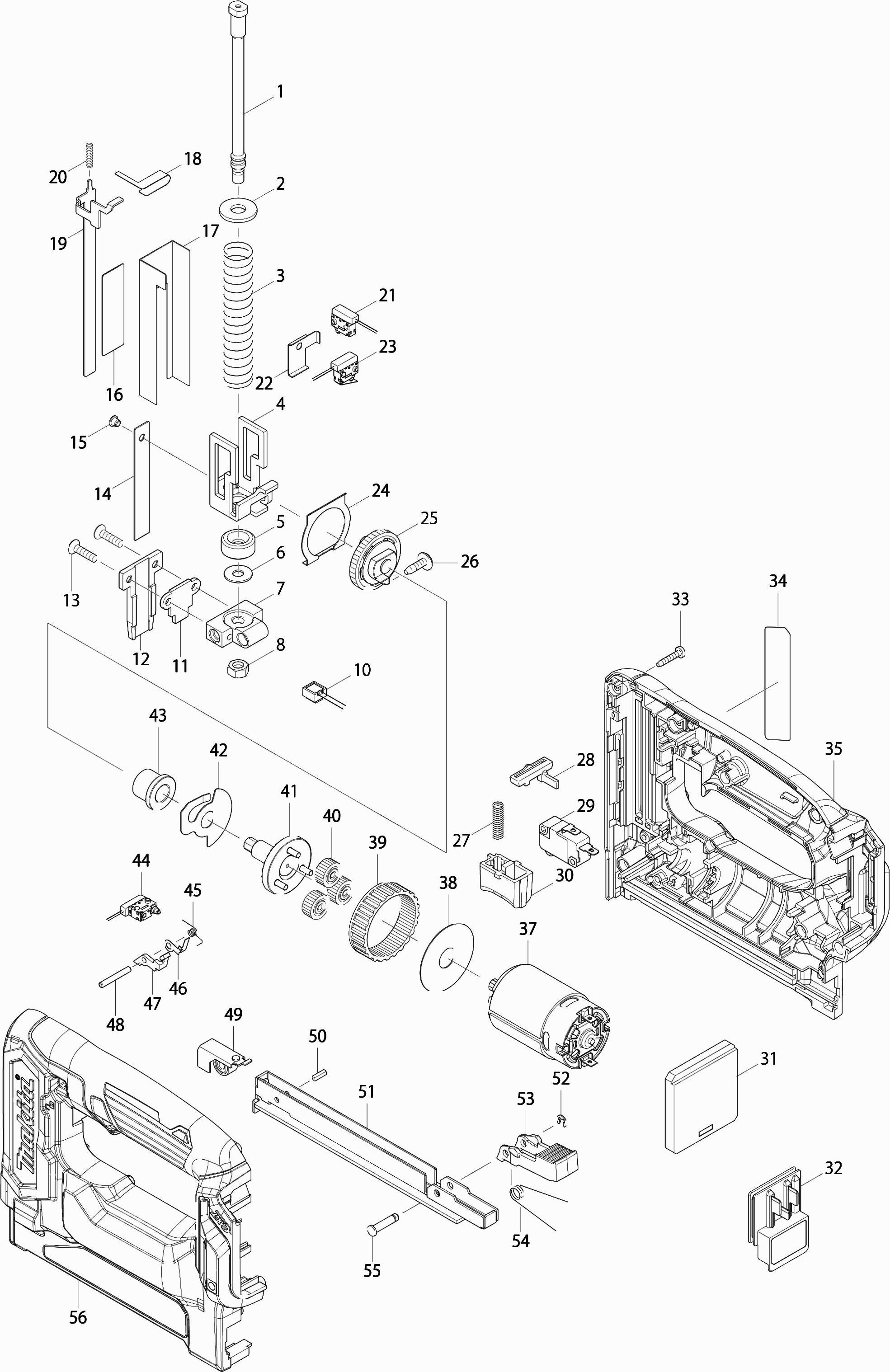

Tekeningen van de Makita ST113D
Onderdelen lijst van de Makita ST113D
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Voeringsbout | ||||
| 001 | 326731-6 | 8.46 | 10.24 | |
| Ring 8 | ||||
| 002 | 253762-1 | 1.01 | 1.22 | |
| Drukveer 13 | ||||
| 003 | 232297-5 | 2.08 | 2.52 | |
| Slagstuk | ||||
| 004 | 347023-0 | 17.90 | 21.66 | |
| Demper | ||||
| 005 | 424099-5 | 1.72 | 2.08 | |
| Sluitring 6 | ||||
| 006 | 253804-1 | 0.83 | 1.00 | |
| Houder | ||||
| 007 | 319425-0 | 9.52 | 11.52 | |
| Zeskant moer M6 | ||||
| 008 | 931302-2 | 0.83 | 1.00 | |
| Licht circuit | ||||
| 010 | 620507-6 | 5.88 | 7.11 | |
| Montageplaat Dst111 | ||||
| 011 | 347037-9 | 1.43 | 1.73 | |
| Slagpengeleider | ||||
| 012 | 326738-2 | 11.68 | 14.13 | |
| Met.schroef M4x16mm | ||||
| 013 | 251487-1 | 0.83 | 1.00 | |
| Slagpen | ||||
| 014 | 347034-5 | 12.58 | 15.22 | |
| Vlakpin 4mm | ||||
| 015 | 256318-9 | 1.80 | 2.18 | |
| Bovenplaat | ||||
| 016 | 347038-7 | 1.43 | 1.73 | |
| Geleidingsplaat | ||||
| 017 | 347036-1 | 4.57 | 5.53 | |
| Bladveer | ||||
| 018 | 232300-2 | 4.57 | 5.53 | |
| Contactarm Dst111 A | ||||
| 019 | 347316-5 | 12.58 | 15.22 | |
| Drukveer 3 | ||||
| 020 | 232337-9 | 0.83 | 1.00 | |
| Schakelaar | ||||
| 021 | 632G60-2 | 8.46 | 10.24 | |
| Stelplaat | ||||
| 022 | 347121-0 | 3.22 | 3.90 | |
| Schakelaar | ||||
| 023 | 632G61-0 | 9.52 | 11.52 | |
| Tandwiel plaat | ||||
| 024 | 347040-0 | 2.80 | 3.39 | |
| Tandwiel 43 | ||||
| 025 | 143770-9 | 19.80 | 23.96 | |
| Tapschroef 4x14 | ||||
| 026 | 266901-4 | 0.83 | 1.00 | |
| Drukveer 5 | ||||
| 027 | 232299-1 | 0.83 | 1.00 | |
| Blokkeerplaat | ||||
| 028 | 456799-9 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 029 | 632J09-0 | |||
| Schakelknop | ||||
| 030 | 457303-7 | 2.45 | 2.96 | |
| Controller | ||||
| 031 | 620598-7 | 49.85 | 60.32 | |
| Aansluitunit | ||||
| 032 | 644813-5 | 2.44 | 2.95 | |
| Tapschroef 3x16 | ||||
| 033 | 266130-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 034 | 852U41-6 | |||
| Motorhuisset | ||||
| 035 | 183F23-0 | 37.12 | 44.92 | |
| Borgmoer M4x7mm | ||||
| 035A | 252126-6 | 0.83 | 1.00 | |
| Rubber pen 4 | ||||
| 035B | 263002-9 | 0.83 | 1.00 | |
| Dc motor 10.8v | ||||
| 037 | 629240-7 | 14.24 | 17.23 | |
| Sluitring 12 | ||||
| 038 | 267053-4 | 0.83 | 1.00 | |
| Tandwiel 69 | ||||
| 039 | 227166-3 | 2.93 | 3.55 | |
| Tandwiel 27 | ||||
| 040 | 221961-3 | 3.22 | 3.90 | |
| Tandwiel 7 | ||||
| 041 | 143777-5 | 8.46 | 10.24 | |
| Anti-terugslagplaat | ||||
| 042 | 345773-1 | 3.22 | 3.90 | |
| Glijlager 9901 * | ||||
| 043 | 214059-3 | 3.65 | 4.42 | |
| Schakelaar | ||||
| 044 | 632G60-2 | 8.46 | 10.24 | |
| Trekveer 3 | ||||
| 045 | 232298-3 | 1.01 | 1.22 | |
| Schakelaar plaat | ||||
| 046 | 347041-8 | 2.45 | 2.96 | |
| Schakelplaat | ||||
| 047 | 456796-5 | 2.45 | 2.96 | |
| Pen 3 | ||||
| 048 | 256221-4 | 0.83 | 1.00 | |
| Spiraalveer compleet | ||||
| 049 | 143780-6 | 16.07 | 19.44 | |
| Spanstift 3-8 | ||||
| 050 | 951051-5 | 0.83 | 1.00 | |
| Nietenmagazijn | ||||
| 051 | 161467-8 | 60.98 | 73.79 | |
| Stopring E-3 | ||||
| 052 | 961017-7 | 0.83 | 1.00 | |
| Ontgrendelpal | ||||
| 053 | 456798-1 | 2.45 | 2.96 | |
| Trekveer 3 | ||||
| 054 | 232301-0 | 1.01 | 1.22 | |
| Pin 4 | ||||
| 055 | 268029-4 | 1.24 | 1.50 | |
| Motorhuisset | ||||
| 056 | 183F23-0 | 37.12 | 44.92 | |
| Rubber pen 4 | ||||
| 056A | 263002-9 | 0.83 | 1.00 | |
| Borgmoer M4x7mm | ||||
| 056B | 252126-6 | 0.83 | 1.00 | |
