Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita TD001G'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

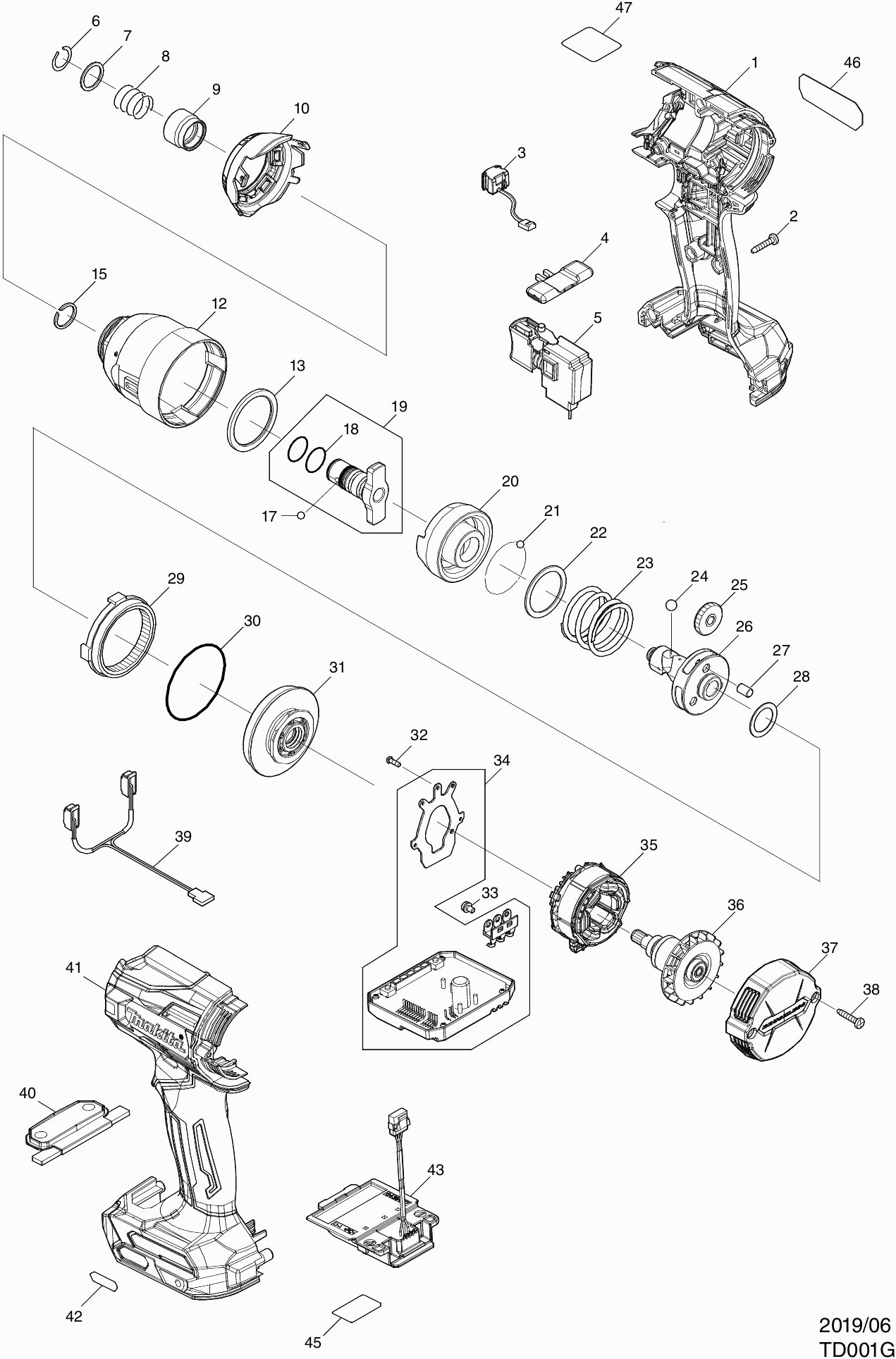

Tekeningen van de Makita TD001G
Onderdelen lijst van de Makita TD001G
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis TD001G | ||||
| 001 | 183P56-5 | 23.75 | 28.74 | |
| Rubber pen 6 | ||||
| 001C10 | 263005-3 | 0.83 | 1.00 | |
| Borgmoer M4x7mm | ||||
| 001C20 | 252126-6 | 0.83 | 1.00 | |
| Sponsrubber TD001G | ||||
| 001C30 | 422616-5 | 0.83 | 1.00 | |
| Tapschroef 3x16 | ||||
| 002 | 266130-9 | 0.83 | 1.00 | |
| Schakelaar DTD171 | ||||
| 003 | 632L84-8 | 9.52 | 11.52 | |
| Schakelknop | ||||
| 004 | 455053-8 | 0.83 | 1.00 | |
| Schakelaar TD001G | ||||
| 005 | 651442-7 | 16.07 | 19.44 | |
| Borgring 12 | ||||
| 006 | 231952-6 | 1.27 | 1.54 | |
| Sluitring 14 | ||||
| 007 | 267101-9 | 0.83 | 1.00 | |
| Drukveer 14mm TD001G | ||||
| 008 | 232592-3 | 0.83 | 1.00 | |
| Bithouder TD001G | ||||
| 009 | 327531-7 | 1.72 | 2.08 | |
| Slaghuiskap TD001G | ||||
| 010 | 136171-8 | 3.65 | 4.42 | |
| Stootrubber DTD171 | ||||
| 010C10 | 422269-0 | 1.21 | 1.46 | |
| Slaghuis TD001G | ||||
| 012 | 140R47-1 | 28.85 | 34.91 | |
| Kogellager 68/14LLU DTDA serie | ||||
| 012C10 | 210177-5 | 5.22 | 6.32 | |
| Sluitring 18mm DTDA serie | ||||
| 012C20 | 267063-1 | 0.83 | 1.00 | |
| Seegering R24 | ||||
| 012C30 | 962113-4 | 0.83 | 1.00 | |
| Sluitring nylon 30mm DTD171 | ||||
| 013 | 261160-5 | 0.83 | 1.00 | |
| Borgring WR14 TD001G | ||||
| 015 | 259075-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 017 | 216001-0 | |||
| O-ring 12 | ||||
| 018 | 213118-0 | 0.83 | 1.00 | |
| Aambeeld M TD001G | ||||
| 019 | 136205-7 | 7.44 | 9.00 | |
| Slagstuk M TD001G | ||||
| 020 | 327525-2 | 26.11 | 31.59 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 021 | 216001-0 | |||
| Sluitring 26 | ||||
| 022 | 267342-7 | 0.83 | 1.00 | |
| Drukveer 25mm TD001G | ||||
| 023 | 232591-5 | 2.80 | 3.39 | |
| Stalen kogel 6 | ||||
| 024 | 216030-3 | 0.83 | 1.00 | |
| Tandwiel 24 TD001G A | ||||
| 025 | 227910-8 | 1.68 | 2.03 | |
| As TD001G | ||||
| 026 | 327524-4 | 28.85 | 34.91 | |
| Pen 5 | ||||
| 027 | 268311-1 | 0.83 | 1.00 | |
| Sluitring 15mm TD001G | ||||
| 028 | 267194-6 | 0.83 | 1.00 | |
| Tandwiel 56 TD001G | ||||
| 029 | 226961-8 | 5.88 | 7.11 | |
| O-ring 43mm TD001G | ||||
| 030 | 213892-0 | 0.83 | 1.00 | |
| Tandwielhuis TD001G | ||||
| 031 | 140R48-9 | 8.18 | 9.90 | |
| Parker Ck 2x6mm | ||||
| 032 | 266490-9 | 0.83 | 1.00 | |
| Kruiskop Schroef M3X6 | ||||
| 033 | 652069-6 | 0.83 | 1.00 | |
| Circuit TD001G | ||||
| 034 | 620B96-3 | 102.31 | 123.80 | |
| Veld TD001G | ||||
| 035 | 629464-5 | 8.46 | 10.24 | |
| Anker TD001G | ||||
| 036 | 619605-1 | 31.62 | 38.26 | |
| Afdekkap TD001G | ||||
| 037 | 412339-3 | 2.80 | 3.39 | |
| Tapschroef 3x16 | ||||
| 038 | 266130-9 | 0.83 | 1.00 | |
| Lichtcircuit TD001G | ||||
| 039 | 620B97-1 | 5.33 | 6.45 | |
| Schakelplaat TD001G | ||||
| 040 | 140R54-4 | 5.88 | 7.11 | |
| Niet meer leverbaar, geen vervanging | ||||
| 040C10 | 8011F4-1 | |||
| Motorhuis TD001G | ||||
| 041 | 183P56-5 | 23.75 | 28.74 | |
| Rubber pen 6 | ||||
| 041C10 | 263005-3 | 0.83 | 1.00 | |
| Borgmoer M4x7mm | ||||
| 041C20 | 252126-6 | 0.83 | 1.00 | |
| Sponsrubber TD001G | ||||
| 041C30 | 422616-5 | 0.83 | 1.00 | |
| Label XGT logo | ||||
| 042 | 8007R2-2 | 0.83 | 1.00 | |
| Aansluitunit TD001G | ||||
| 043 | 632P75-3 | 8.46 | 10.24 | |
| Label serienr TD001G | ||||
| 045 | 856V15-5 | 0.83 | 1.00 | |
| Naamplaat TD001G | ||||
| 046 | 856V08-2 | 2.80 | 3.39 | |
