Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita UC3503A'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

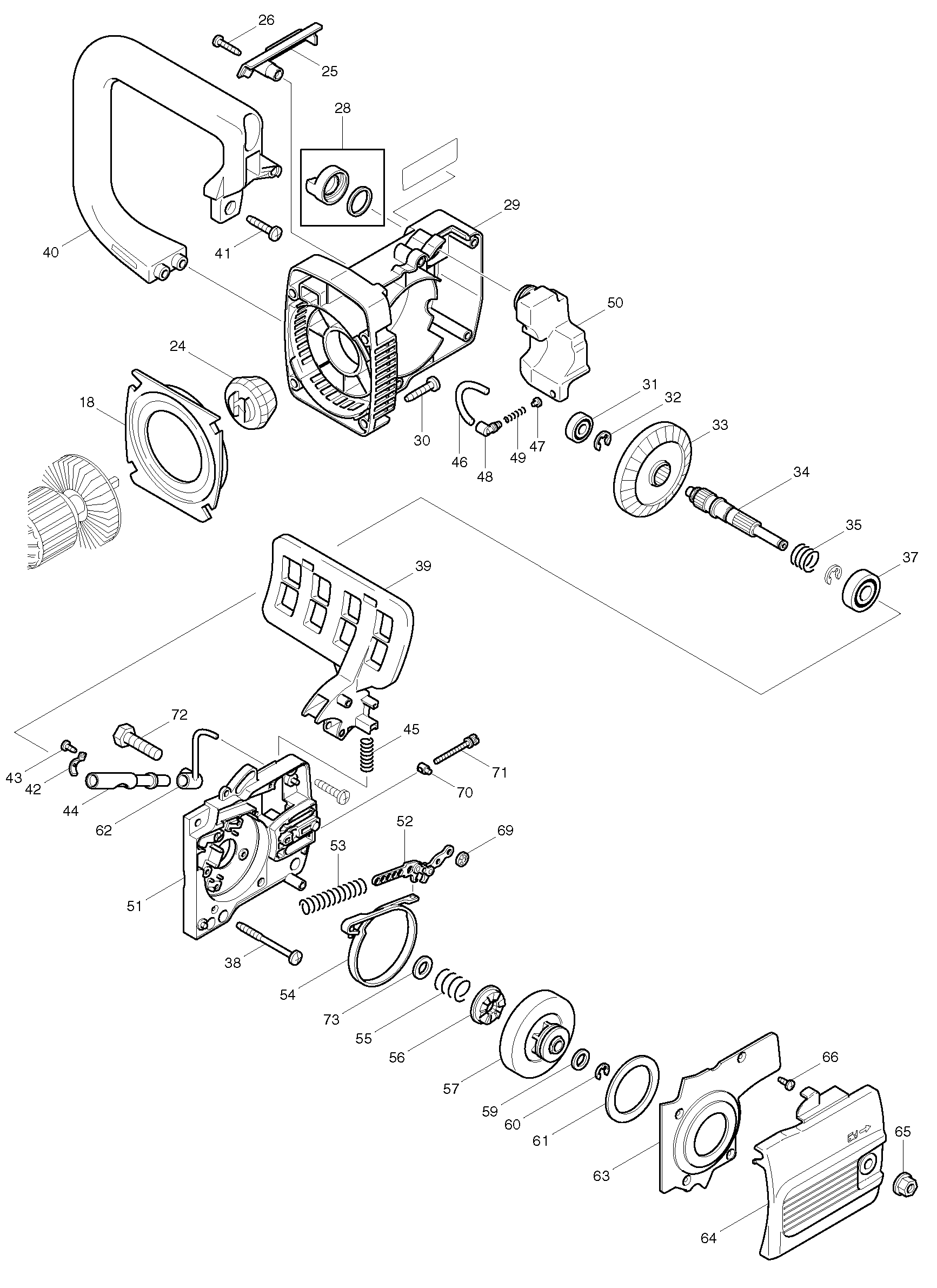

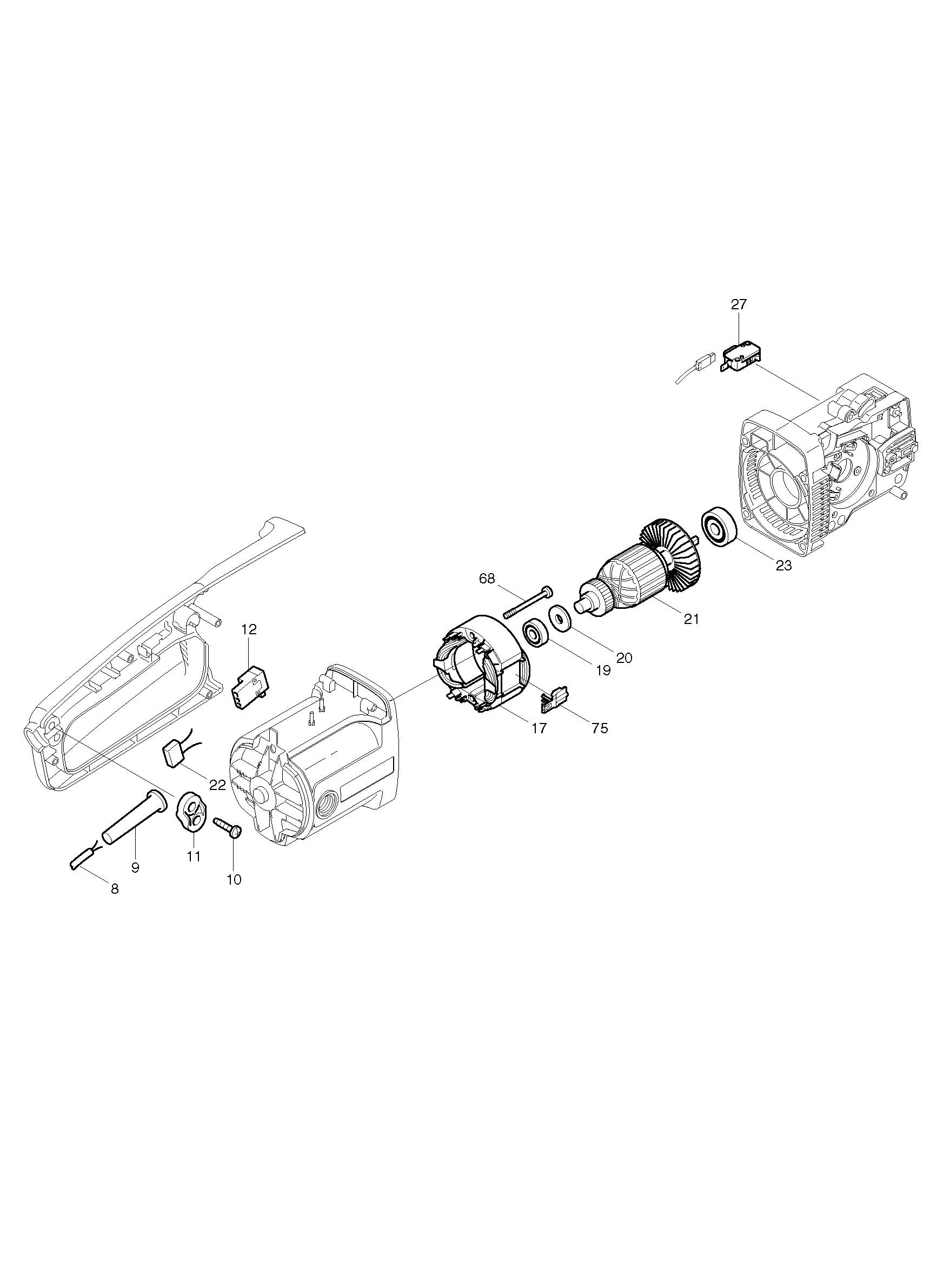

Tekeningen van de Makita UC3503A
Onderdelen lijst van de Makita UC3503A
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Koolborstelhouderdop | ||||
| 001 | 643755-0@141 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 002 | 957802410@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004 | 632683-4@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005 | 225111660@141 | |||
| Schroef 4x18 | ||||
| 006 | 913540185@141 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 007 | 225310660@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 008 | 970102310@141 | |||
| Kabeltule 10-90 | ||||
| 009 | 682505-8@141 | 1.72 | 2.08 | |
| Schroef 4x18 | ||||
| 010 | 913540185@141 | 0.83 | 1.00 | |
| Klemstrip | ||||
| 011 | 687053-2@141 | 0.83 | 1.00 | |
| Schakelaar Sw-127 | ||||
| 012 | 651923-1@141 | 12.58 | 15.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 013 | 225145010@141 | |||
| Dodemansknop | ||||
| 014 | 416178-3@141 | 0.83 | 1.00 | |
| Schakelaarhandel | ||||
| 015 | 416177-5@141 | 4.08 | 4.94 | |
| Niet meer leverbaar, geen vervanging | ||||
| 016 | 225310660@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 017 | 970802270@141 | |||
| Statorveertje Cb5 | ||||
| 017A | 654020-2@141 | 0.83 | 1.00 | |
| Klembus tbv statorv. 2mm | ||||
| 017B | 654502-4@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 018 | 225118010@141 | |||
| Kogellager 6292zr | ||||
| 019 | 211057-8@141 | 5.46 | 6.61 | |
| Afstandsring | ||||
| 020 | 970802610@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 021 | 970802351@141 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 022 | 970109810@141 | |||
| Kogellager 6301llb | ||||
| 023 | 211132-0@141 | 9.52 | 11.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 024 | 225222010@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025 | 225212012@141 | |||
| Schroef 4x18 | ||||
| 026 | 913540185@141 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 027 | 970001200@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 028 | 205114204@141 | |||
| Tandwielhuis links | ||||
| 029 | 416171-7@141 | 8.46 | 10.24 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 030 | 913550255@141 | |||
| Kogellager 608 | ||||
| 031 | 960101084@141 | 6.16 | 7.45 | |
| Borgring 10x1,2 | ||||
| 032 | 259034-2@141 | 0.83 | 1.00 | |
| Tandwiel Z=43 | ||||
| 033 | 226741-2@141 | 4.58 | 5.54 | |
| As voor tandwiel | ||||
| 034 | 225221030@141 | 17.92 | 21.68 | |
| Niet meer leverbaar, geen vervanging | ||||
| 035 | 021245040@141 | |||
| Kogellager 6201dw1 | ||||
| 037 | 211129-9@141 | 7.44 | 9.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038 | 913550555@141 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 039 | 225213111@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 040 | 225310021@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 041 | 913550255@141 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 042 | 203245002@141 | |||
| Schroef 3,5x10 | ||||
| 043 | 915735100@141 | 0.83 | 1.00 | |
| Oliepomp A | ||||
| 044 | 021245007@141 | 23.75 | 28.74 | |
| Veer voor handbescherming | ||||
| 045 | 233174-4@141 | 1.21 | 1.46 | |
| Olieleiding | ||||
| 046 | 965452388@141 | 2.80 | 3.39 | |
| Afdekkap | ||||
| 047 | 416274-7@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 225243011@141 | |||
| Drukveer | ||||
| 049 | 231975-4@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 050 | 225244010@141 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 051 | 225211015@141 | |||
| Rembandhouder | ||||
| 052 | 158044-5@141 | 9.54 | 11.54 | |
| Drukveer Uc3000A | ||||
| 053 | 028213521@141 | 0.83 | 1.00 | |
| Remband | ||||
| 054 | 225213050@141 | 5.88 | 7.11 | |
| Drukveer | ||||
| 055 | 225184012@141 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056 | 225229010@141 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 057 | 225223112@141 | |||
| Zwaard 3/8 35Cm Gr=050 Mak A | ||||
| 058 | 191G24-0@141 | 28.60 | 34.61 | |
| Sluitring 8 x 14 X 0,5mm | ||||
| 059 | 253215-0@141 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 060 | 259033-4@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 061 | 965527070@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 062 | 225242010@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 063 | 225282012@141 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 064 | 225213102@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 065 | 923208004@141 | |||
| Schroef 3,5x9,5 | ||||
| 066 | 915835100@141 | 0.83 | 1.00 | |
| Zaagketting 3/8 35Cm S=52 A | ||||
| 067 | 191H11-5@141 | 27.50 | 33.28 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 068 | 913550555@141 | |||
| Borgring Ks4 | ||||
| 069 | 930304030@141 | 0.83 | 1.00 | |
| Kettingspanner Nok Dcs34 A | ||||
| 070 | 001213042@141 | 3.22 | 3.90 | |
| Schroef 5x35 | ||||
| 071 | 901505354@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 072 | 900208304@141 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 073 | 225189010@141 | |||
| Klem | ||||
| 075 | 970801860@141 | 1.02 | 1.23 | |
