Makita UC4051A tekeningen en onderdelen

Exact typenummer:
UC4051A
UC4051A

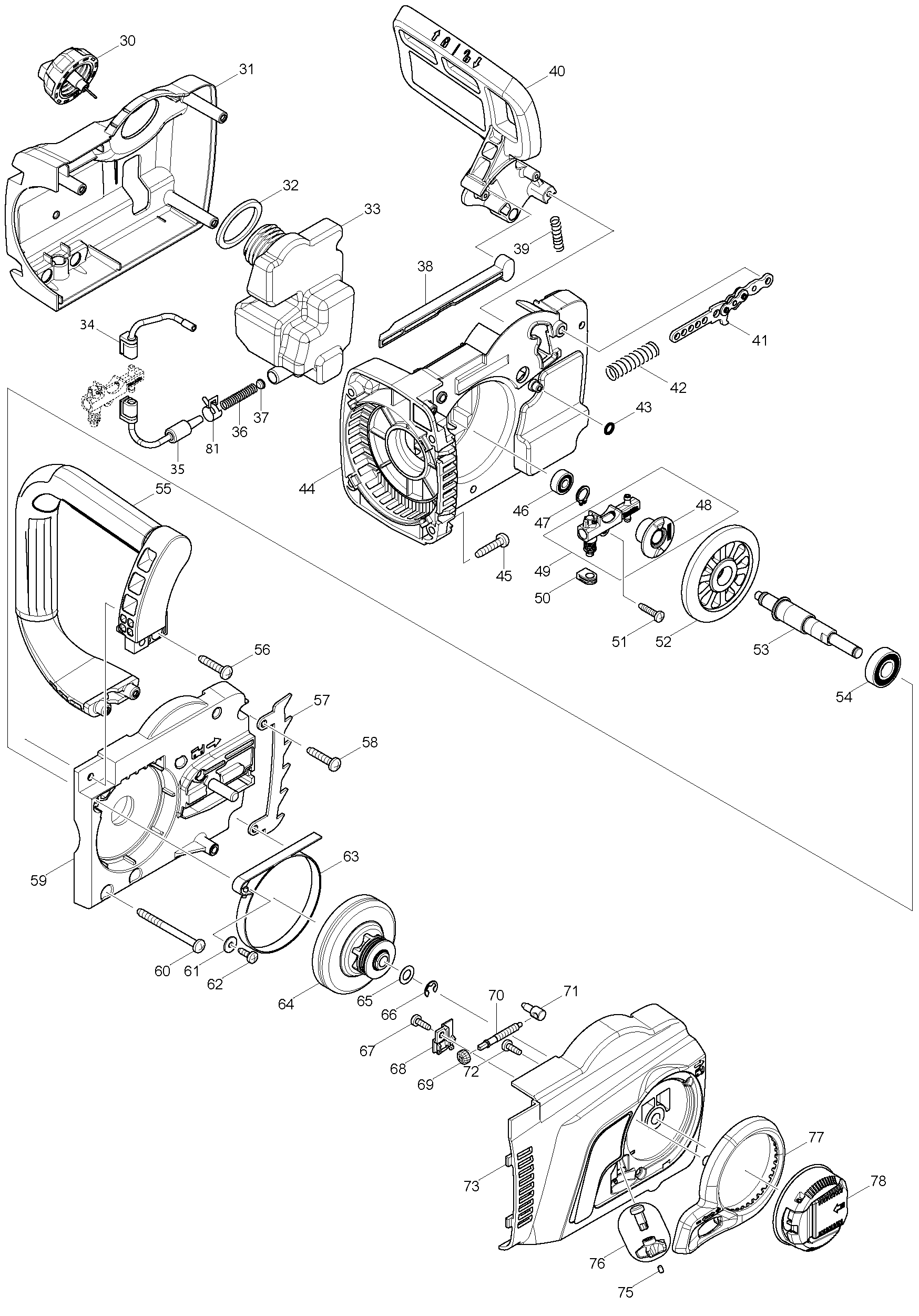

Tekeningen van de MAKITA UC4051A
Onderdelen lijst van de MAKITA UC4051A
Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw. Het exacte btw bedrag wordt in de winkelwagen berekend op basis van het land waarin u het pakket wenst te ontvangen.
Zeskant moer M8 | ||||
001 | 931403-6 | Zeskant moer M8 | € 1.00 | |
Kogellager 6301llb | ||||
003 | 211132-0 | Kogellager 6301llb | € 9.66 | |
Waaier 80 | ||||
004 | 240003-4 | Waaier 80 | € 3.27 | |
Anker 240v | ||||
005 | 517904-4 | Anker 240v | € 37.67 | |
Isoleerring Uc35/40/4530A A | ||||
006 | 681666-1 | Isoleerring Uc35/40/4530A A | € 1.02 | |
Kogellager 629Zz A | ||||
007 | 210084-2 | Kogellager 629Zz A | € 1.23 | |
Tapschroef Pt 5X55 Hr5001C A | ||||
008 | 266095-5 | Tapschroef Pt 5X55 Hr5001C A | € 1.02 | |
Niet meer leverbaar | ||||
009 | 419410-4 | Niet meer leverbaar | ||
Veld | ||||
010 | 636394-3 | Veld | € 34.87 | |
Schakelaar | ||||
011 | 650577-1 | Schakelaar | € 2.11 | |
Motorhuis | ||||
012 | 142348-5 | Motorhuis | € 13.94 | |
Koolborstelhouder A | ||||
012A | 643536-2 | Koolborstelhouder A | € 3.27 | |
Naamplaat "uc4051" | ||||
013 | 815G07-3 | Naamplaat "uc4051" | € 2.83 | |
Drukveer 4 | ||||
014 | 233173-6 | Drukveer 4 | € 1.00 | |
Dodemansknop | ||||
015 | 416178-3 | Dodemansknop | € 1.00 | |
Schakelaar Tgc30b | ||||
016 | 650717-1 | Schakelaar Tgc30b | € 8.57 | |
Tapschroef 4x18 | ||||
017 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Handgreepset | ||||
018 | 187901-0 | Handgreepset | € 13.94 | |
Waarschuwingslabel | ||||
018A | 802G51-9 | Waarschuwingslabel | € 2.83 | |
Netsnoer m/steker | ||||
019 | 665894-6 | Netsnoer m/steker | € 13.94 | |
Kabeltule 10-90 | ||||
020 | 682505-8 | Kabeltule 10-90 | € 1.74 | |
Klemstrip | ||||
021 | 687124-5 | Klemstrip | € 1.00 | |
Tapschroef 4x18 | ||||
022 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Condensator 0,1uf | ||||
023 | 645105-5 | Condensator 0,1uf | € 2.83 | |
Controle unit | ||||
024 | 631719-6 | Controle unit | € 71.21 | |
Schakelknop A/u | ||||
025 | 419411-2 | Schakelknop A/u | € 5.30 | |
Koolborstel set Cb-153 | ||||
026 | 181044-0 | Koolborstel set Cb-153 | € 4.14 | |
Koolborstelhouderdop | ||||
027 | 643650-4 | Koolborstelhouderdop | € 1.00 | |
Handgreepset | ||||
028 | 187901-0 | Handgreepset | € 13.94 | |
Waarschuwingslabel | ||||
028A | 802G51-9 | Waarschuwingslabel | € 2.83 | |
Tapschroef 4x18 | ||||
029 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Tankdop | ||||
030 | 142282-9 | Tankdop | € 3.70 | |
Tandwielhuisdeksel | ||||
031 | 454822-4 | Tandwielhuisdeksel | € 3.70 | |
Pakking | ||||
032 | 421959-2 | Pakking | € 1.45 | |
Oliereservoir | ||||
033 | 454826-6 | Oliereservoir | € 1.45 | |
Verbindingsstuk "b" | ||||
034 | 424611-1 | Verbindingsstuk "b" | € 1.02 | |
Verbindingsstuk "a" | ||||
035 | 424610-3 | Verbindingsstuk "a" | € 1.02 | |
Drukveer | ||||
036 | 231975-4 | Drukveer | € 1.00 | |
Afdekkap | ||||
037 | 416274-7 | Afdekkap | € 1.00 | |
Niet meer leverbaar | ||||
038 | 454825-8 | Niet meer leverbaar | ||
Veer voor handbescherming | ||||
039 | 233174-4 | Veer voor handbescherming | € 1.23 | |
Handbescherming | ||||
040 | 142341-9 | Handbescherming | € 4.65 | |
Indicatielabel | ||||
040A | 802K54-7 | Indicatielabel | € 2.83 | |
Rembandhouder | ||||
041 | 158044-5 | Rembandhouder | € 8.57 | |
Veer | ||||
042 | 234005-0 | Veer | € 1.74 | |
O-ring 6 | ||||
043 | 213017-6 | O-ring 6 | € 1.00 | |
Tandwielhuis | ||||
044 | 454821-6 | Tandwielhuis | € 8.57 | |
Tapschroef 5x25 | ||||
045 | 266041-8 | Tapschroef 5x25 | € 1.00 | |
Kogellager 606Zz A | ||||
046 | 210137-7 | Kogellager 606Zz A | € 1.02 | |
Borgring S-10 | ||||
047 | 961006-2 | Borgring S-10 | € 1.00 | |
Wormwiel DUC353 | ||||
048 | 221427-3 | Wormwiel DUC353 | € 2.83 | |
Niet meer leverbaar | ||||
049 | 196419-0 | Niet meer leverbaar | ||
Doorvoer | ||||
050 | 424612-9 | Doorvoer | € 1.00 | |
Tapschroef 4x18 | ||||
051 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Tandwiel 37 | ||||
052 | 227627-3 | Tandwiel 37 | € 8.57 | |
As | ||||
053 | 326373-6 | As | € 4.65 | |
Kogellager 6001zz | ||||
054 | 211148-5 | Kogellager 6001zz | € 8.57 | |
Handgreep | ||||
055 | 454823-2 | Handgreep | € 9.66 | |
Tapschroef 5x25 | ||||
056 | 266041-8 | Tapschroef 5x25 | € 1.00 | |
Boomaanslag | ||||
057 | 345651-5 | Boomaanslag | € 2.83 | |
Tapschroef 5x25 | ||||
058 | 266041-8 | Tapschroef 5x25 | € 1.00 | |
Lagerhuis | ||||
059 | 319091-3 | Lagerhuis | € 16.31 | |
Tapschroef 5x60mm | ||||
060 | 266044-2 | Tapschroef 5x60mm | € 1.74 | |
Sluitring 4 | ||||
061 | 267195-4 | Sluitring 4 | € 1.00 | |
Tapschroef M4x12mm Ck | ||||
062 | 266026-4 | Tapschroef M4x12mm Ck | € 1.00 | |
Remband | ||||
063 | 168426-3 | Remband | € 10.96 | |
Koppelingstrom.Uc35/40/4530A A | ||||
064 | 123886-6 | Koppelingstrom.Uc35/40/4530A A | € 24.09 | |
Sluitring 8 x 14 X 0,5mm | ||||
065 | 253215-0 | Sluitring 8 x 14 X 0,5mm | € 1.00 | |
Stop Ring A | ||||
066 | 927306000 | Stop Ring A | € 1.00 | |
Tapschroef 4X12 Ms246.4 | ||||
067 | 266427-6 | Tapschroef 4X12 Ms246.4 | € 1.00 | |
Afdekkap | ||||
068 | 454818-5 | Afdekkap | € 1.00 | |
Tandwiel 14 | ||||
069 | 227496-2 | Tandwiel 14 | € 4.14 | |
Stelschroef | ||||
070 | 326372-8 | Stelschroef | € 1.00 | |
Stelpin | ||||
071 | 326310-0 | Stelpin | € 1.02 | |
Tapschroef 4X12 Ms246.4 | ||||
072 | 266427-6 | Tapschroef 4X12 Ms246.4 | € 1.00 | |
Zijkap assy | ||||
073 | 183B54-5 | Zijkap assy | € 18.17 | |
Rubber pen 4 | ||||
075 | 263002-9 | Rubber pen 4 | € 1.00 | |
Aandrijfas | ||||
076 | 142665-3 | Aandrijfas | € 3.70 | |
Afdekring | ||||
077 | 454819-3 | Afdekring | € 1.02 | |
Snelspanwartel | ||||
078 | 142235-8 | Snelspanwartel | € 5.95 | |
Slangklem | ||||
081 | 324685-1 | Slangklem | € 1.23 |
