Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita UD2500'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

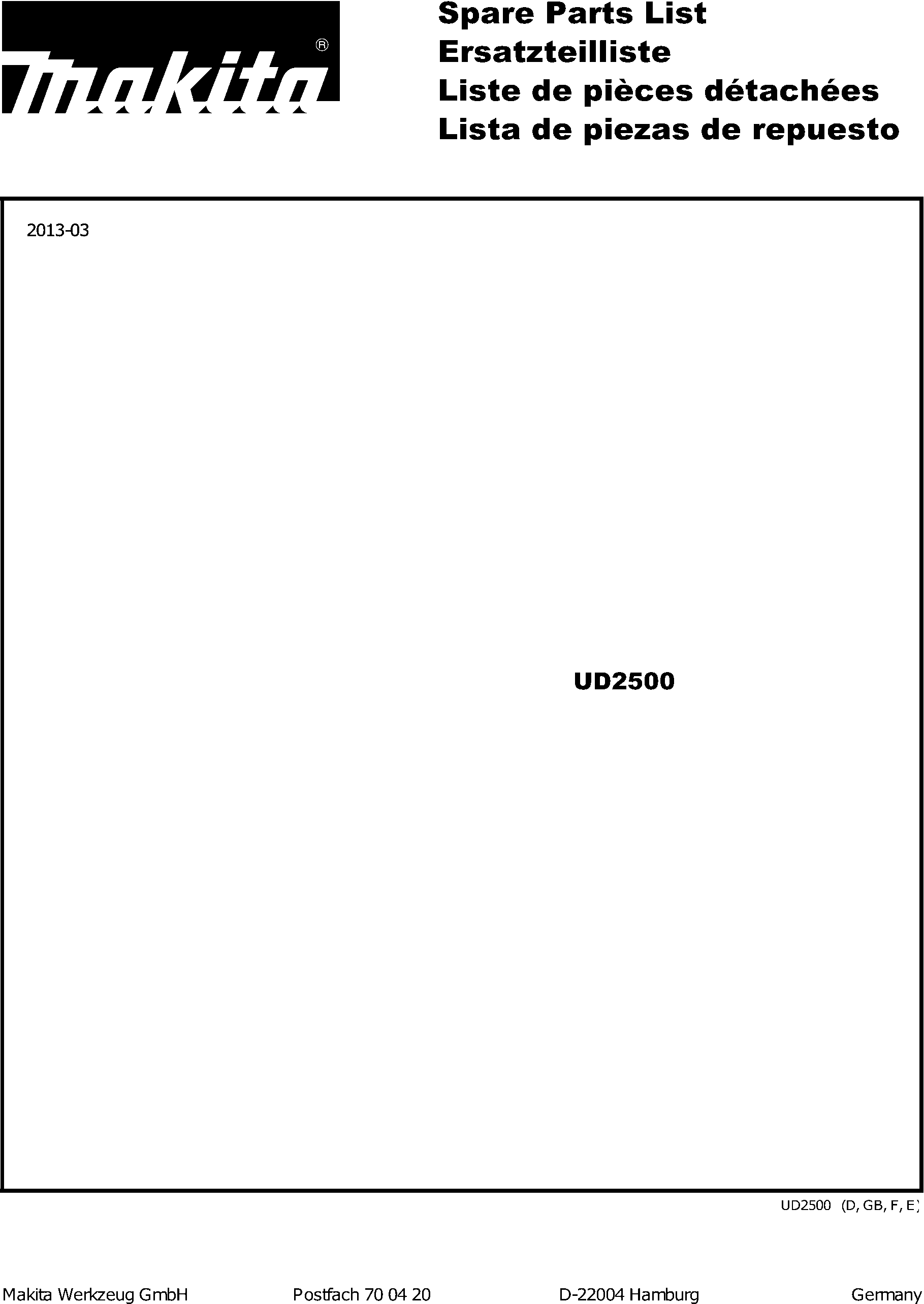

Tekeningen van de Makita UD2500
Onderdelen lijst van de Makita UD2500
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schakelkast | ||||
| 001 | 652023652 | 19.80 | 23.96 | |
| Handgreep | ||||
| 002 | 652024820 | 17.90 | 21.66 | |
| Schroef 4x16mm | ||||
| 003 | 652023653 | 0.83 | 1.00 | |
| Deksel tbv schakelkast | ||||
| 004 | 652023654 | 2.80 | 3.39 | |
| Deksel tbv schakelkast | ||||
| 005 | 652023655 | 2.45 | 2.96 | |
| Schakelknop "aan" Groen | ||||
| 006 | 652023656 | 2.08 | 2.52 | |
| Schakelknop "uit" Rood | ||||
| 007 | 652023657 | 2.45 | 2.96 | |
| Drukknop "geel" | ||||
| 008 | 652023658 | 2.45 | 2.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 009 | 652024819 | |||
| Schakelplaat | ||||
| 010 | 652023660 | 1.24 | 1.50 | |
| Schroef 3x8mm | ||||
| 011 | 652023661 | 0.83 | 1.00 | |
| Lens | ||||
| 012 | 652023662 | 2.45 | 2.96 | |
| Printplaatbediening | ||||
| 013 | 652023663 | 9.52 | 11.52 | |
| Deksel tbv schakelkast onder | ||||
| 014 | 652023664 | 2.80 | 3.39 | |
| Stekerhuis | ||||
| 015 | 652023666 | 8.46 | 10.24 | |
| Printplaat | ||||
| 016 | 652023676 | 53.38 | 64.59 | |
| Motorhuis | ||||
| 017 | 652025247 | 21.70 | 26.26 | |
| Trechterdoorvoer | ||||
| 018 | 652023679 | 14.23 | 17.22 | |
| Schroef 4x20mm | ||||
| 019 | 652023680 | 0.83 | 1.00 | |
| Condensator | ||||
| 020 | 652024821 | 17.92 | 21.68 | |
| Motor Schakeling Ud2500 | ||||
| 021 | 652024824 | 6.58 | 7.96 | |
| Microschakelaar Ud2500 | ||||
| 022 | 652024825 | 6.58 | 7.96 | |
| Verbindingskabel Ud2500 | ||||
| 023 | 652024826 | 6.58 | 7.96 | |
| Verbindingskabel Ud2500 | ||||
| 024 | 652024827 | 6.60 | 7.99 | |
| Motor | ||||
| 025 | 652023732 | 242.34 | 293.23 | |
| Motor | ||||
| 026 | 652023732 | 242.34 | 293.23 | |
| Waaier Ud2500 | ||||
| 027 | YA00000696 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 028 | YA00000699 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 029 | YA00000700 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 030 | YA00000700 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031 | YA00000701 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 032 | YA00000698 | |||
| Stelknop | ||||
| 033 | 652023702 | 2.08 | 2.52 | |
| blokkeerknop | ||||
| 034 | 652023700 | 1.72 | 2.08 | |
| Borgmoer M10 | ||||
| 035 | 652023699 | 5.87 | 7.10 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036 | 652023704 | |||
| Klemblok | ||||
| 036-1 | YA00000706 | 0.83 | 1.00 | |
| Spie | ||||
| 037 | 652023697 | 5.88 | 7.11 | |
| Niet meer leverbaar, geen vervanging | ||||
| 038 | 652023709 | |||
| Messenwals | ||||
| 039 | 652023710 | 46.31 | 56.04 | |
| Deksel tbv hakselhuis | ||||
| 040 | 652024822 | 26.11 | 31.59 | |
| Met.Schr. M6X30Mm | ||||
| 041 | 652024823 | 5.88 | 7.11 | |
| Schakelmontageplaat | ||||
| 042 | 652023717 | 0.83 | 1.00 | |
| Schroef 4X12Mm | ||||
| 043 | 652024828 | 6.58 | 7.96 | |
| Motorschakelaar | ||||
| 044 | 652023719 | 17.90 | 21.66 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 652023726 | |||
| Krimpkous 6Mm Ud2500 | ||||
| 046 | 652024829 | 6.60 | 7.99 | |
| Veerring 5mm | ||||
| 047 | 652023728 | 0.83 | 1.00 | |
| Met.schr. M5x16mm | ||||
| 048 | 652023729 | 0.83 | 1.00 | |
| Motorhuisdeksel | ||||
| 049 | 652023730 | 12.58 | 15.22 | |
| Met.schr. M6x16mm | ||||
| 050 | 652023731 | 0.83 | 1.00 | |
| Schroef 5x25mm | ||||
| 051 | 652023747 | 0.83 | 1.00 | |
| Schroef 4x20mm | ||||
| 052 | 652023680 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 053 | 652024836 | |||
| Opvangcontainer | ||||
| 054 | 652025248 | 70.59 | 85.41 | |
| Drukknop Ud2500 | ||||
| 055 | 652025249 | 1.21 | 1.46 | |
| Schakelstang | ||||
| 056 | 652023759 | 1.21 | 1.46 | |
| Schroef 5x35mm | ||||
| 057 | 652024835 | 6.58 | 7.96 | |
| Schroef 4X12Mm | ||||
| 058 | 652024828 | 6.58 | 7.96 | |
| Drukknopbasis | ||||
| 059 | 652023757 | 1.43 | 1.73 | |
| Opvangcontainer | ||||
| 060 | 652025248 | 70.59 | 85.41 | |
| Frame | ||||
| 061 | 652023736 | 95.74 | 115.85 | |
| Deksel | ||||
| 062 | 652023753 | 16.84 | 20.38 | |
| Kabelklem | ||||
| 063 | 652023752 | 0.83 | 1.00 | |
| Schroef 4X12Mm | ||||
| 064 | 652024828 | 6.58 | 7.96 | |
| Support stang | ||||
| 065 | 652023751 | 9.54 | 11.54 | |
| Tapbout M6X16Mm | ||||
| 066 | 652024833 | 5.33 | 6.45 | |
| Afdekplaat | ||||
| 067 | 652023749 | 4.57 | 5.53 | |
| Voet | ||||
| 068 | 652023748 | 2.44 | 2.95 | |
| Schroef 5X16Mm | ||||
| 069 | 652024832 | 0.83 | 1.00 | |
| Tapbout M5X12Mm | ||||
| 070 | 652024831 | 5.33 | 6.45 | |
| Frameplaat Ud2500 | ||||
| 071 | 652023745 | 6.74 | 8.16 | |
| Borgmoer M5 | ||||
| 072 | 652023744 | 0.83 | 1.00 | |
| Wielkap | ||||
| 073 | 652023905 | 5.22 | 6.32 | |
| Splitpen 2,5x25mm | ||||
| 074 | 652023742 | 0.83 | 1.00 | |
| Framebuis R Ud2500 | ||||
| 075 | 652023741 | 28.73 | 34.76 | |
| Wielas | ||||
| 076 | 652023740 | 7.44 | 9.00 | |
| Framebuis "links" | ||||
| 077 | 652023739 | 28.73 | 34.76 | |
| Wiel | ||||
| 078 | 652023847 | 31.62 | 38.26 | |
| Schroef 5x25mm | ||||
| 079 | 652023747 | 0.83 | 1.00 | |
| Schroef 3x8mm | ||||
| 080 | 652023661 | 0.83 | 1.00 | |
