Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita VC002GLZ01'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

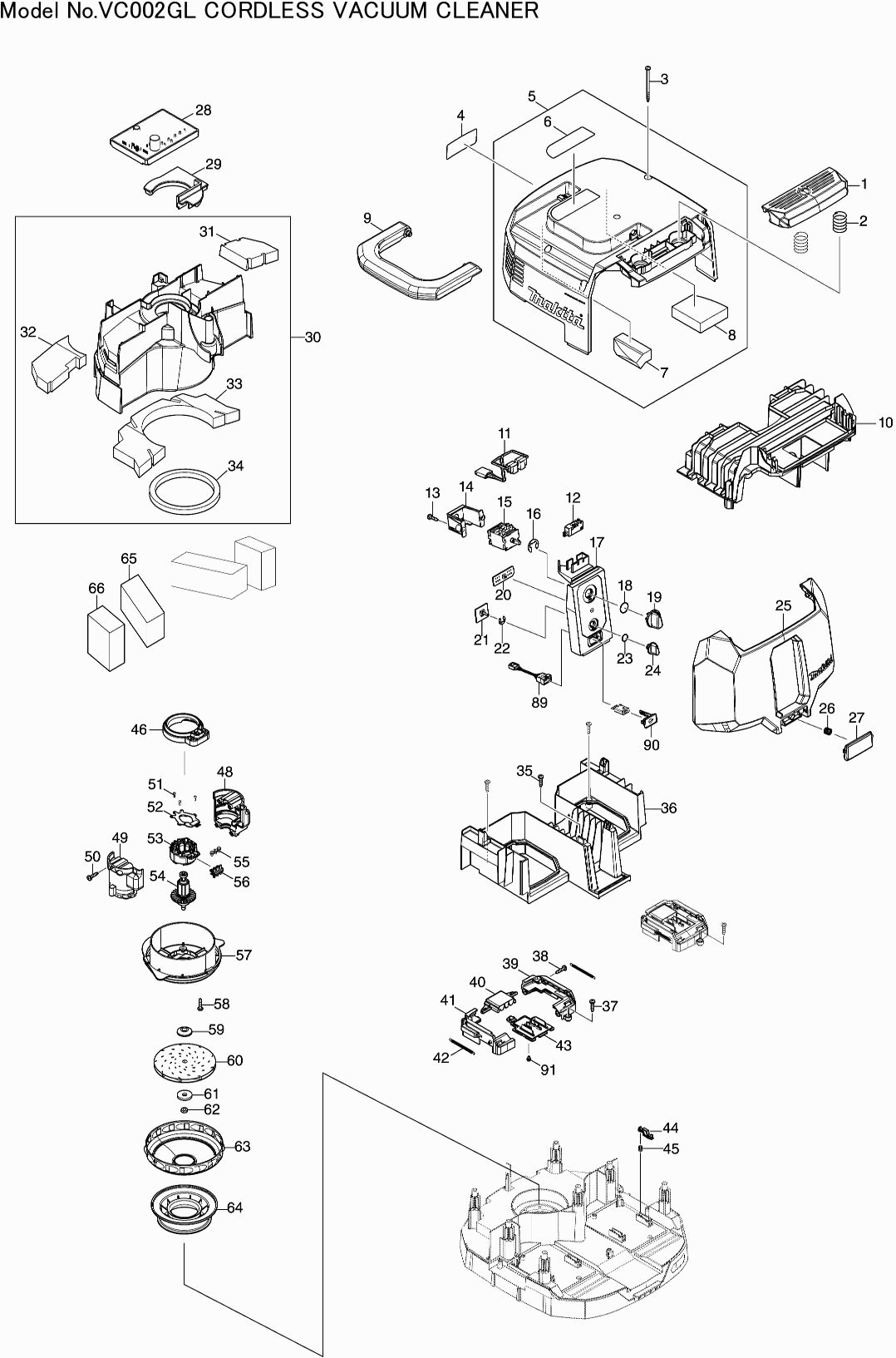

Tekeningen van de Makita VC002GLZ01
Onderdelen lijst van de Makita VC002GLZ01
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Schakelknop VC001GL | ||||
001 | 413B26-9 | 6.41 | 7.76 | |
Drukveer 20Mm Vc3211M | ||||
002 | 234273-5 | 0.83 | 1.00 | |
Tap Schroef 4X65Mm | ||||
003 | 266340-8 | 0.83 | 1.00 | |
Naamplaat VC002GL | ||||
004 | 8112J8-9 | 0.83 | 1.00 | |
Koppeling cpl VC002GL | ||||
005 | 141F80-4 | 23.04 | 27.88 | |
Label waarschuw VC001GL | ||||
006 | 813A18-6 | 0.83 | 1.00 | |
Dempring A VC001GL | ||||
007 | 422796-7 | 0.83 | 1.00 | |
Dempring B VC001GL | ||||
008 | 422797-5 | 1.00 | 1.21 | |
Handgreep VC001GL | ||||
009 | 413B27-7 | 9.26 | 11.20 | |
Bovenhuis VC001GL | ||||
010 | 413B33-2 | 7.44 | 9.00 | |
Kabelboom VC002GL | ||||
011 | 638A19-1 | 3.97 | 4.80 | |
Schakelaar D2Vw-01-3Hs | ||||
012 | 651910-0 | 5.71 | 6.91 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
013 | 266326-2 | |||
Schakelaar Houder Vc2510L | ||||
014 | 451343-7 | 0.83 | 1.00 | |
Schakelaar VC002GL | ||||
015 | 650014-5 | 19.12 | 23.14 | |
Borg Ring E12 Vc2510L * | ||||
016 | 961062-2 | 0.83 | 1.00 | |
Schakelaarbasis VC002GL | ||||
017 | 141F76-5 | 14.15 | 17.12 | |
Label indicatie VC002 | ||||
017C10 | 8040N0-8 | 2.70 | 3.27 | |
O-Ring 14 Hm1214C | ||||
018 | 213176-6 | 0.83 | 1.00 | |
Schakelhendel Dvc860 | ||||
019 | 455733-6 | 2.02 | 2.44 | |
Indicatielabel circuit VC001GL | ||||
020 | 620F40-4 | 13.83 | 16.73 | |
Controller sub DVC157L | ||||
021 | 620D39-7 | 8.21 | 9.93 | |
Stopring E-7 | ||||
022 | 961013-5 | 0.83 | 1.00 | |
O-Ring 9 | ||||
023 | 213054-0 | 0.83 | 1.00 | |
Schakelknop Vc2510L | ||||
024 | 451344-5 | 0.83 | 1.00 | |
Batterijdeksel VC002GL | ||||
025 | 413B29-3 | 10.72 | 12.97 | |
Drukveer 7 9629/39S * | ||||
026 | 231456-8 | 0.83 | 1.00 | |
Batterijdekselhaak VC001GL | ||||
027 | 413B30-8 | 1.39 | 1.68 | |
Controller VC002GL | ||||
028 | 620F38-1 | 223.15 | 270.01 | |
Afdekkap VC001GL | ||||
029 | 422795-9 | 2.71 | 3.28 | |
Wisselaar cpl VC001GL | ||||
030 | 141F84-6 | 25.36 | 30.69 | |
Stootbuffer E VC001GL | ||||
031 | 422802-8 | 0.83 | 1.00 | |
Stootbuffer D VC001GL | ||||
032 | 422801-0 | 1.02 | 1.23 | |
Stootbuffer B VC001GL | ||||
033 | 422799-1 | 2.34 | 2.83 | |
Pakking A VC001GL | ||||
034 | 422804-4 | 1.51 | 1.83 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
035 | 266326-2 | |||
Onderhuis VC001GL | ||||
036 | 413B31-6 | 11.84 | 14.33 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
037 | 266326-2 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
038 | 266326-2 | |||
Behuizingset VC001GL | ||||
039 | 183U06-0 | 3.44 | 4.16 | |
Afdekkap VC001GL | ||||
040 | 413B40-5 | 1.66 | 2.01 | |
Behuizingset VC001GL | ||||
041 | 183U06-0 | 3.44 | 4.16 | |
Stelveer 4 VC001GL | ||||
042 | 232722-6 | 0.83 | 1.00 | |
Circuitunit VC001GL | ||||
043 | 632T08-2 | 8.27 | 10.01 | |
Borghendel VC001GL | ||||
044 | 413B41-3 | 0.83 | 1.00 | |
Drukveer 2mm JR001G | ||||
045 | 232472-3 | 0.83 | 1.00 | |
Ring VC001GL | ||||
046 | 422794-1 | 2.71 | 3.28 | |
Motorhuis VC001GL | ||||
048 | 183U05-2 | 4.44 | 5.37 | |
Motorhuis VC001GL | ||||
049 | 183U05-2 | 4.44 | 5.37 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
050 | 266326-2 | |||
Parker Ck 2X6Mm DDF483 A | ||||
051 | 266490-9 | 0.83 | 1.00 | |
Controller B VC001GL | ||||
052 | 620F39-9 | 13.83 | 16.73 | |
Veld VC001GL | ||||
053 | 629A83-3 | 11.84 | 14.33 | |
Anker assy VC001GL | ||||
054 | 619704-9 | 14.15 | 17.12 | |
Kruiskop Schroef M3X6 | ||||
055 | 652069-6 | 0.83 | 1.00 | |
Kabelboom VC001GL | ||||
056 | 632S88-2 | 5.80 | 7.02 | |
Waaierplaat VC001GL | ||||
057 | 413B45-5 | 8.27 | 10.01 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
058 | 266326-2 | |||
Tussenflens Dvc260 | ||||
059 | 313062-2 | 1.18 | 1.43 | |
Waaier 104 Dvc862 | ||||
060 | 240178-9 | 5.06 | 6.12 | |
Sluitring 8 | ||||
061 | 253752-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
062 | 252268-6 | |||
Waaierkap 104 Dvc862 * | ||||
063 | 347171-5 | 4.45 | 5.38 | |
Hulpring VC001GL | ||||
064 | 422793-3 | 5.70 | 6.90 | |
Blokfilter A VC001GL | ||||
065 | 422803-6 | 1.20 | 1.45 | |
Blokfilter B VC001GL | ||||
066 | 422819-1 | 1.20 | 1.45 | |
Afdekkap cpl VC001GL | ||||
067 | 141F83-8 | 25.36 | 30.69 | |
Stootbuffer A VC001GL | ||||
067C10 | 422798-3 | 3.22 | 3.90 | |
Label XGT UB001G | ||||
068 | 8030S0-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
069 | 266326-2 | |||
Sluiting VC001GL | ||||
070 | 162A10-2 | 8.70 | 10.53 | |
Pakking VC001GL | ||||
071 | 422805-2 | 2.38 | 2.88 | |
Onderketel VC001GL | ||||
072 | 413B22-7 | 4.44 | 5.37 | |
Tapschroef 4X25 Ga7020 P | ||||
073 | 266374-1 | 0.83 | 1.00 | |
HEPA fijnstoffilter stofzuiger | ||||
074 | 191V70-3 | 25.00 | 30.25 | |
Demper stofzuiger | ||||
075 | 191V68-0 | 10.00 | 12.10 | |
Linnen voorfilter stofzuiger | ||||
077 | 191V69-8 | 33.00 | 39.93 | |
Tapschroef 4X25 Ga7020 P | ||||
078 | 266374-1 | 0.83 | 1.00 | |
Plaathouder VC001GL | ||||
079 | 457853-2 | 1.67 | 2.02 | |
Houder VC001GL | ||||
080 | 457852-4 | 1.39 | 1.68 | |
Klem Vc2510L | ||||
081 | 421468-1 | 0.83 | 1.00 | |
Ketel VC001GL | ||||
082 | 457854-0 | 25.36 | 30.69 | |
O-Ring 56 | ||||
083 | 213655-4 | 1.67 | 2.02 | |
Inlaat VC001GL | ||||
084 | 457851-6 | 3.11 | 3.76 | |
Buffer VC001GL | ||||
085 | 422176-7 | 17.40 | 21.05 | |
Zwenkwiel 50Mm M/Rem Vc1310L | ||||
086 | 168535-8 | 5.71 | 6.91 | |
Zwenkwiel 50Mm Vc1310L | ||||
087 | 168434-4 | 5.71 | 6.91 | |
Aardleiding 430Y | ||||
088 | 649150-2 | 2.71 | 3.28 | |
Stekker DHR400 | ||||
089 | 632L47-4 | 17.40 | 21.05 | |
Kap DVC265 | ||||
090 | 140G18-2 | 2.71 | 3.28 | |
O-ring 16 SP001G | ||||
090C10 | 213A05-9 | 0.83 | 1.00 | |
Label kap DVC265 | ||||
090C20 | 818F57-1 | 2.71 | 3.28 | |
Schroef M3X6 | ||||
091 | 652031-1 | 0.83 | 1.00 |
