Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 18109003 ( KHE2643 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Metabo 18109003 ( KHE2643 )

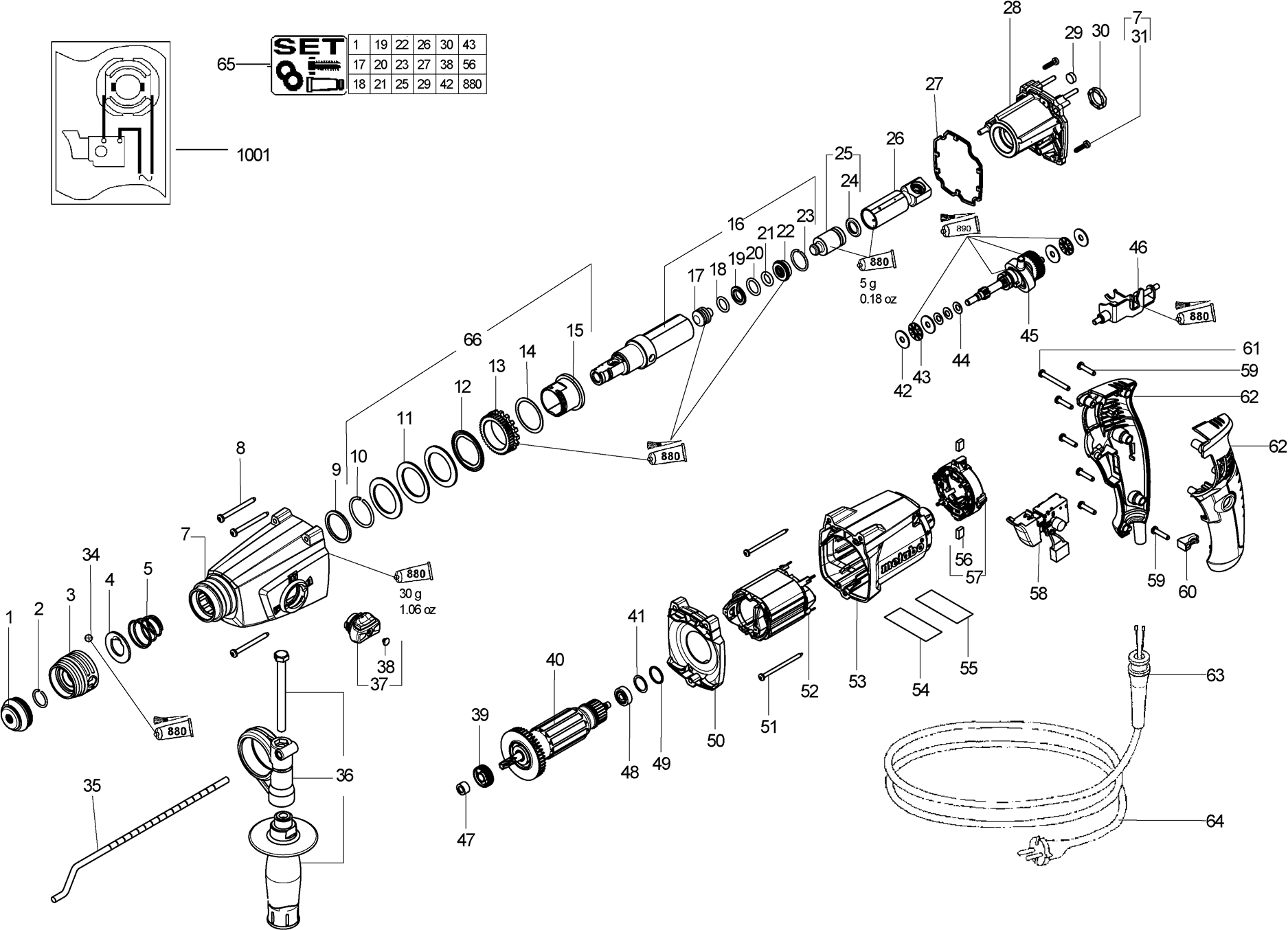

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Metabo 18109003 ( KHE2643 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Rubberen kap
1 344099390 1.55 1.88

Snapring
2 342022340 1.55 1.88

Verstelring
3 343432920 4.51 5.46

Ring
4 339007650 1.55 1.88

Drukveer
5 342003890 1.55 1.88

Tandwielhuis m.flens
7 316064040 43.15 52.21

Schroef
8 141123610 1.55 1.88

Steunschijf
9 341013270 1.55 1.88

Veerring
10 141181290 1.55 1.88

Schotelveer
11 342070340 3.02 3.65

Frictieschijf
12 339004870 1.67 2.02

Tandwiel
13 340004090 7.22 8.74

Wrijvingsschijf
14 339006380 1.55 1.88

Koppelingshuls
15 341059230 16.25 19.66

Boorhuls compl.
16 316053030 53.86 65.17

Dopper
17 341210610 5.18 6.27

O-ring
18 143194790 1.55 1.88

Dempingsring
19 341210600 2.28 2.76

O-ring
20 143194640 1.67 2.02

O-ring
21 143193920 5.87 7.10

Vangerhuls
22 341059310 4.51 5.46

Borgveer-ring
23 141181840 1.55 1.88

Profiel-plunjer-ring
24 344093140 4.51 5.46

Plunjer compl.
25 316048010 12.23 14.80

Bekrachtigingshuls compl.
26 341210800 11.74 14.21

Borgring
27 342022350 1.55 1.88

Tandwielflens compl.
28 316053470 32.27 39.05

Afdichtvilt
29 344070670 1.55 1.88

Rubber buffer
30 344095920 1.55 1.88

Bolcilinderkop draadvorm
31 141119440 1.55 1.88

Kogel
34 143115330 1.55 1.88

Dieptegeleider
35 341511630 4.51 5.46

Handgreep compl.
36 314000840 8.89 10.76

Schakelknop compl.
37 316052990 4.51 5.46

Vulling
38 343398340 1.55 1.88

Kogellager, 8X 22X 7
39 143115890 4.51 5.46

Anker compl.,230V
40 310012200 37.65 45.56

Ring
41 141153400 1.67 2.02

Schijf axiaal
42 143115300 1.55 1.88

Naaldlager axiaal
43 143115310 3.02 3.65

Schotelveer
44 141154920 1.67 2.02

Tandwielas compl.
45 316054920 67.33 81.47

Schakel-element compl.
46 316045610 7.22 8.74

Centrifugeerschijf
47 343398310 1.55 1.88

Kogellager 6x19x 6
48 143115660 2.28 2.76

O-ring
49 143195230 1.55 1.88

Flens
50 343398300 3.02 3.65

Schroef
51 341722860 1.55 1.88

Veldpakket compl.,230V
52 311012630 26.95 32.61

Motorhuis
53 343398290 11.74 14.21

Typeplaatje
55 338055980 1.55 1.88

Koolborstelset,230 V
56 316046950 12.23 14.80

Geen informatie beschikbaar, niet bestelbaar
57 316049160

Elektro.schakelaar zonder stelwiel,230V
58 343411660 16.25 19.66

Schroef
59 141116020 1.67 2.02

Kabelklem
60 343362490 1.67 2.02

Schroef
61 141116990 1.67 2.02

Pistolgreep 2-delig
62 343398280 11.74 14.21

Kabelbescherming
63 344101140 2.28 2.76

Kabel m. CEE-stekker
64 344489060 18.80 22.75

Onderhoudset
65 316054900 148.53 179.72

Veiligheidskoppeling
66 316045700 32.27 39.05

Tube vet 50 gr. SF 126
880 344130800 18.80 22.75

Tube vet 50 gr. SF 011 1,8oz
890 344130560 32.27 39.05
