Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 20022000 ( KHEPARTNEREDITION )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Metabo 20022000 ( KHEPARTNEREDITION )

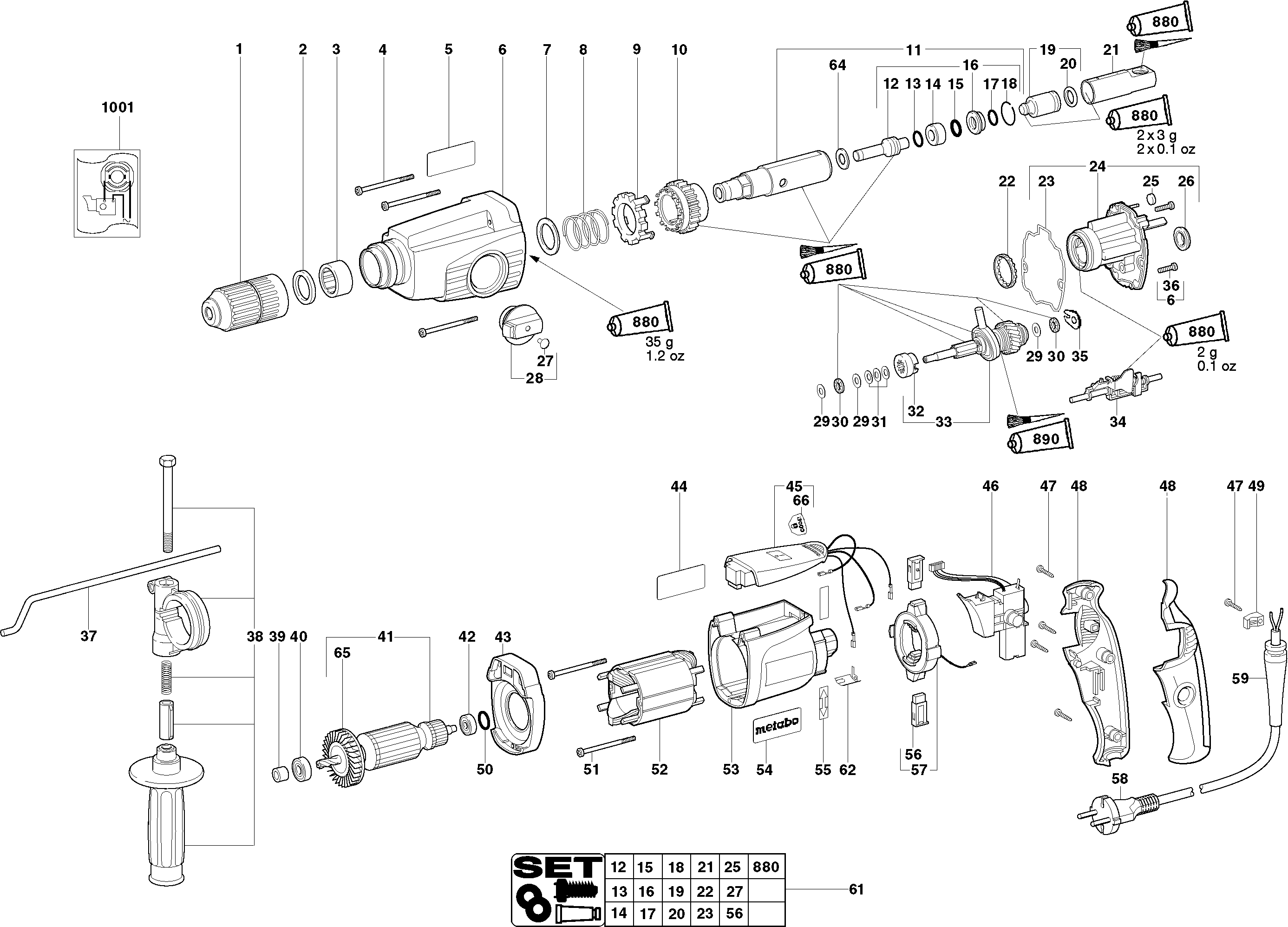

Onderdelen tekening 1
Klik voor vergroting

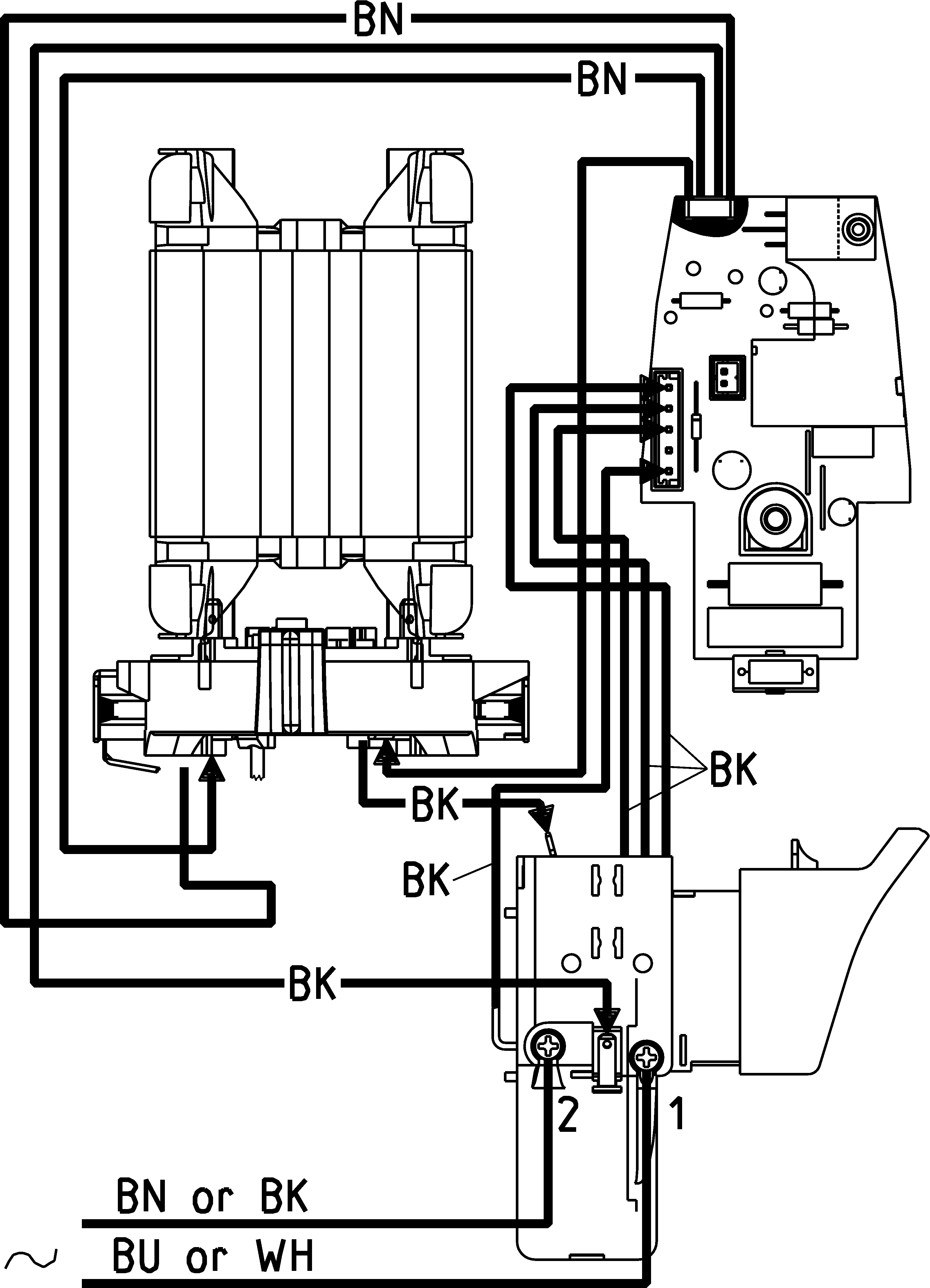

Onderdelen tekening 2
Klik voor vergroting

Onderdelen tekening 3
Klik voor vergroting

Onderdelen tekening 4
Klik voor vergroting

Onderdelen lijst van de Metabo 20022000 ( KHEPARTNEREDITION )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Wisselboorhouder SDS-Plus
1 316029590 74.13 89.70

Gegolfde dichtring
2 143194910 1.67 2.02

Naaldlager
3 143113830 18.80 22.75

Schroef
4 141122490 1.67 2.02

Aanduidingsplaatje
5 338114490 1.67 2.02

Tandwielhuis compl.
6 316031850 67.33 81.47

Steunschijf
7 141153750 1.67 2.02

Drukveer
8 342002690 4.51 5.46

Ring
9 343374440 1.55 1.88

Schuif compl.
10 316031500 21.64 26.18

Boorhuls compl.
11 316032230 80.81 97.78

Doeper compl.
12 316031910 16.25 19.66

O-ring
13 143192400 1.67 2.02

Steunring
14 341012550 3.02 3.65

O-ring
15 143193910 1.67 2.02

Vangerhuls compl.
16 316032200 24.23 29.32

O-ring
17 143193920 5.87 7.10

Borgveer-ring
18 141181840 1.55 1.88

Plunjer compl.
19 316017660 32.27 39.05

Profiel-plunjer-ring
20 344093140 4.51 5.46

Opwekbus compl.
21 341056150 24.23 29.32

Kogelhouder
22 320050480 3.02 3.65

Profielpakking
23 344095570 1.67 2.02

Tandwielflens compl.
24 316030540 48.48 58.66

Afdichtvilt
25 344070670 1.55 1.88

Rubber buffer
26 344095920 1.55 1.88

Vulling
27 343376750 1.67 2.02

Schakelknop compl.
28 316032640 8.89 10.76

Ring
29 339129610 1.55 1.88

Axiaal-naaldlager
30 143114280 5.87 7.10

Schotelveer
31 141154920 1.67 2.02

Koppelingshuls
32 340003220 7.22 8.74

Veiligheidskoppeling
33 316031610 100.74 121.90

Schakel-element compl. m. draaistop
34 316031370 11.74 14.21

Aanloopplaat
35 339130980 1.55 1.88

Bolcilinderkop draadvorm
36 141119440 1.55 1.88

Dieptegeleider
37 341511630 4.51 5.46

Handgreep compl.
38 314000770 24.23 29.32

Afdichtring
39 343376040 1.67 2.02

Kogellager 8x22x 7
40 143114880 3.02 3.65

Anker 230 V
41 310007880 80.81 97.78

Kogellager 6x19x 6
42 143114750 3.02 3.65

Tussenflens
43 343374270 5.87 7.10

Geen informatie beschikbaar, niet bestelbaar
44 338047310

Geen informatie beschikbaar, niet bestelbaar
45 343078770

Potentio-schakelaar
46 343406880 24.23 29.32

Schroef
47 141117060 1.67 2.02

Niet meer leverbaar, geen vervanging
48 343393030

Kabelklem
49 343362490 1.67 2.02

O-ring
50 143192430 1.67 2.02

Schroef
51 141118260 1.55 1.88

Veld 230 V
52 311009810 18.80 22.75

Motorhuis
53 315012650 13.48 16.31

M-plaatje,08 52x22
54 338122160 1.55 1.88

Aanduidingsplaatje
55 338115410 1.55 1.88

Koolborstel set 230 V
56 316034960 13.48 16.31

Koolborstelhouder-moduul R+L
57 316028790 26.95 32.61

Kabel m. CEE-stekker
58 344486730 18.80 22.75

Kabelbescherming
59 344101140 2.28 2.76

Onderhoudset
61 316032690 128.32 155.27

Koolborstelcontact
62 339129390 3.02 3.65

Ring
64 341012630 1.67 2.02

Waaier m. stofbescherming
65 316035740 11.74 14.21

Aanduidingsplaatje
66 338117880 1.67 2.02

Tube vet 50 gr. SF 126
880 344130800 18.80 22.75

Tube vet 50 gr. SF 011 1,8oz
890 344130560 32.27 39.05

Geen informatie beschikbaar, niet bestelbaar
1001 338502410
