Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 00765000 ( KHEV5-40BL )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Metabo 00765000 ( KHEV5-40BL )


Onderdelen tekening 1

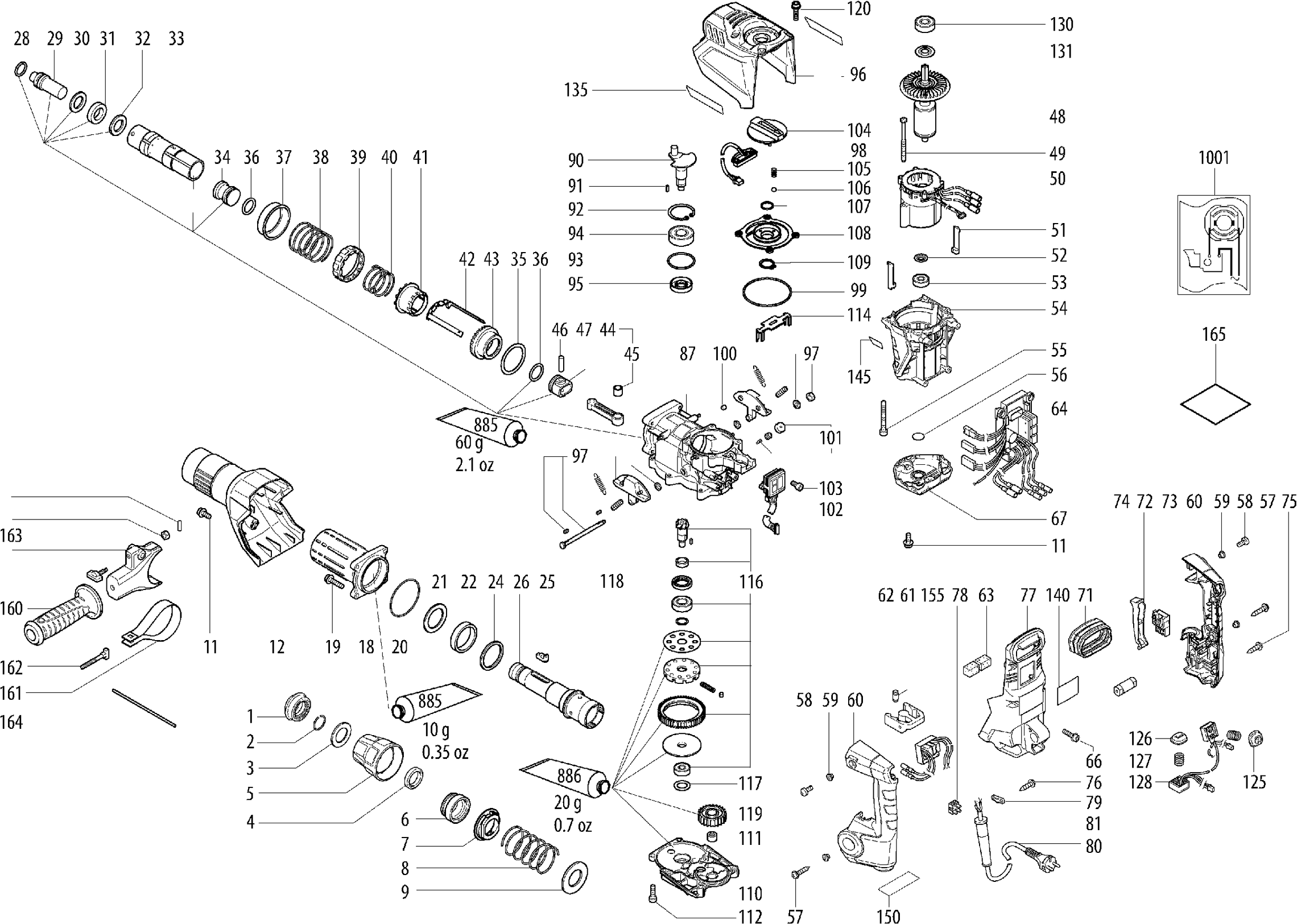

Onderdelen tekening 2

Onderdelen lijst van de Metabo 00765000 ( KHEV5-40BL )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Rubberen kap
1 344114200 3.89 4.71
Borgring
2 342024380 1.58 1.91
Ring
3 339009480 5.41 6.55
Demper
4 344114210 1.78 2.15
Schuifhuls
5 341213160 3.17 3.84
Ring
6 339149340 11.20 13.55
Steunschijf
7 341723200 12.76 15.44
Drukveer
8 342024390 2.38 2.88
Geleidingsplaat
9 339149350 1.78 2.15
Schroef
11 341571030 1.58 1.91
Huisdeksel
12 343448410 11.20 13.55
Getriebegehaeuse vorne
18 315107710 45.01 54.46
Schroef
19 341570980 1.78 2.15
O-ring
20 344114220 1.78 2.15
Steunschijf
21 341723210 6.14 7.43
Dempingsring
22 344114230 2.38 2.88
Steunring
24 341213170 7.52 9.10
Vergrendelstuk
25 339149080 16.94 20.50
Boorhuls
26 341723230 77.32 93.56
O-ring
28 344113880 3.89 4.71
Dopper
29 341213190 14.10 17.06
Steunschijf
30 341723220 6.14 7.43
Demper
31 344114240 3.17 3.84
Steunschijf
32 341020410 4.68 5.66
Boorhuls
33 341723240 39.27 47.52
Klopper
34 341213200 11.20 13.55
Drukring
35 341723250 2.38 2.88
O-ring
36 344113900 3.89 4.71
Huls
37 341213220 3.89 4.71
Drukveer
38 342024400 2.38 2.88
Ring
39 343447420 2.38 2.88
Drukveer
40 342024410 2.38 2.88
Koppelingshuls
41 341213210 33.70 40.78
Schakelvork
42 341213230 6.14 7.43
Kegeltandwiel
43 340037550 25.23 30.53
Drijfstang cpl.
44 316098040 22.57 27.31
Naaldlager
45 320054480 5.41 6.55
Stift
46 341525460 1.78 2.15
Zuiger
47 343447430 5.41 6.55
Anker
48 310012950 237.89 287.85
Schroef zeskant
49 341723040 1.58 1.91
Stator vollst. 220-240V
50 316098060 84.28 101.98
Afstandsring
51 341020240 1.58 1.91
Ring
52 341723020 1.58 1.91
Groefkogellager
53 320054490 7.52 9.10
Motorhuis
54 315420270 84.28 101.98
Schroef
55 341571000 1.78 2.15
Stofafdichting
56 344114250 1.58 1.91
Schroef
57 341723420 1.58 1.91
Schroef
58 341723430 1.58 1.91
Afstandshuls
59 341723260 1.58 1.91
Greepschalen set
60 343448490 25.23 30.53
Rubber bus
61 344114270 1.58 1.91
Vork
62 315420340 5.41 6.55
Schuimstofkussen
63 344114280 1.58 1.91
Elektronische unit 220V-240V
64 343087050 195.78 236.89
Schroef
66 341723050 1.58 1.91
Motorkap
67 343449260 5.41 6.55
Vouwbalg
71 344102230 7.52 9.10
Schakelaardrukker rood
72 343449270 3.17 3.84
Schakelaar
73 343412140 19.67 23.80
Lagerstift
74 341519770 1.58 1.91
Schroef
75 341723450 1.58 1.91
Schroef
76 341723440 1.58 1.91
Huisdeksel
77 343448480 11.20 13.55
Kroonsteentje
78 343087720 1.78 2.15
Kabelklem
79 343447450 1.58 1.91
Kabel m. CEE-stekker
80 344532040 33.70 40.78
Kabeldoorvoer
81 344114120 1.78 2.15
Tandwielhuis achter
87 315107720 63.16 76.42
Excenteras
90 341605690 33.70 40.78
Spie
91 339101150 1.58 1.91
Borgring
92 342024300 1.78 2.15
O-ring
93 344114260 1.58 1.91
Groefkogellager
94 320054500 9.24 11.18
Gegolfde dichtring
95 339013100 3.89 4.71
Gegolfde dichtring
95 339013230 3.17 3.84
Kap
96 343448420 11.20 13.55
Tilger vollst.
97 316098080 77.32 93.56
Sensor
98 343087320 16.94 20.50
O-ring
99 344114010 1.58 1.91
Vilt
100 344071160 1.58 1.91
Ventiel compl.
101 316098090 11.20 13.55
LED aanduiding
102 343087330 16.94 20.50
Schroef
103 341723480 1.58 1.91
Schakelknop
104 343449280 5.41 6.55
Drukveer
105 342024430 1.58 1.91
STALEN KOGEL
106 341166880 1.58 1.91
O-ring
107 344113940 7.52 9.10
Draaiknopdeksel
108 315203210 25.23 30.53
Borgring
109 141180130 1.58 1.91
Lagerdeksel tandwiel
110 315420350 45.01 54.46
Naaldlager
111 320054510 7.52 9.10
Schroef
112 341571010 1.58 1.91
Schakel-element
114 339149370 2.38 2.88
Veiligheidskoppeling
116 316098670 105.03 127.09
Ring
117 341723300 1.58 1.91
Gegolfde dichtring
118 339013110 6.14 7.43
Tandwiel
119 341072170 16.94 20.50
Schroef
120 341723470 1.58 1.91
Vergrendelingsknop
125 343448570 2.38 2.88
Drukknop
126 343448580 2.38 2.88
Drukveer
127 342024420 2.38 2.88
Drukknopschakelaar
128 343412150 33.70 40.78
Kogellager
130 320054410 10.82 13.09
Centrifugeerschijf
131 341213240 1.58 1.91
Typeplaatje
135 338130690 1.78 2.15
Typeplaatje
140 338071421 1.78 2.15
Aanduidingsplaatje
145 338130750 1.78 2.15
Niet meer leverbaar
150 399999990
Ontstoringscondensator 220V-240V
155 343255200 16.94 20.50
Handgreep extra
160 343448500 12.76 15.44
Spanband
161 339149360 5.41 6.55
Spanplaat
162 341109110 3.89 4.71
Spanstuk compl.
163 316098070 11.20 13.55
Dieptegeleider
164 341519710 3.17 3.84
Reinigungstuch
165 341167130 11.20 13.55
Speciaal vet
880 631800000 4.88 5.90
Spezialfett 500g
885 344131350 77.32 93.56
Vet
886 344131360 33.70 40.78
Niet meer leverbaar
1001 338510300
