Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 00766000 ( KHEV8-45BL )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Metabo 00766000 ( KHEV8-45BL )

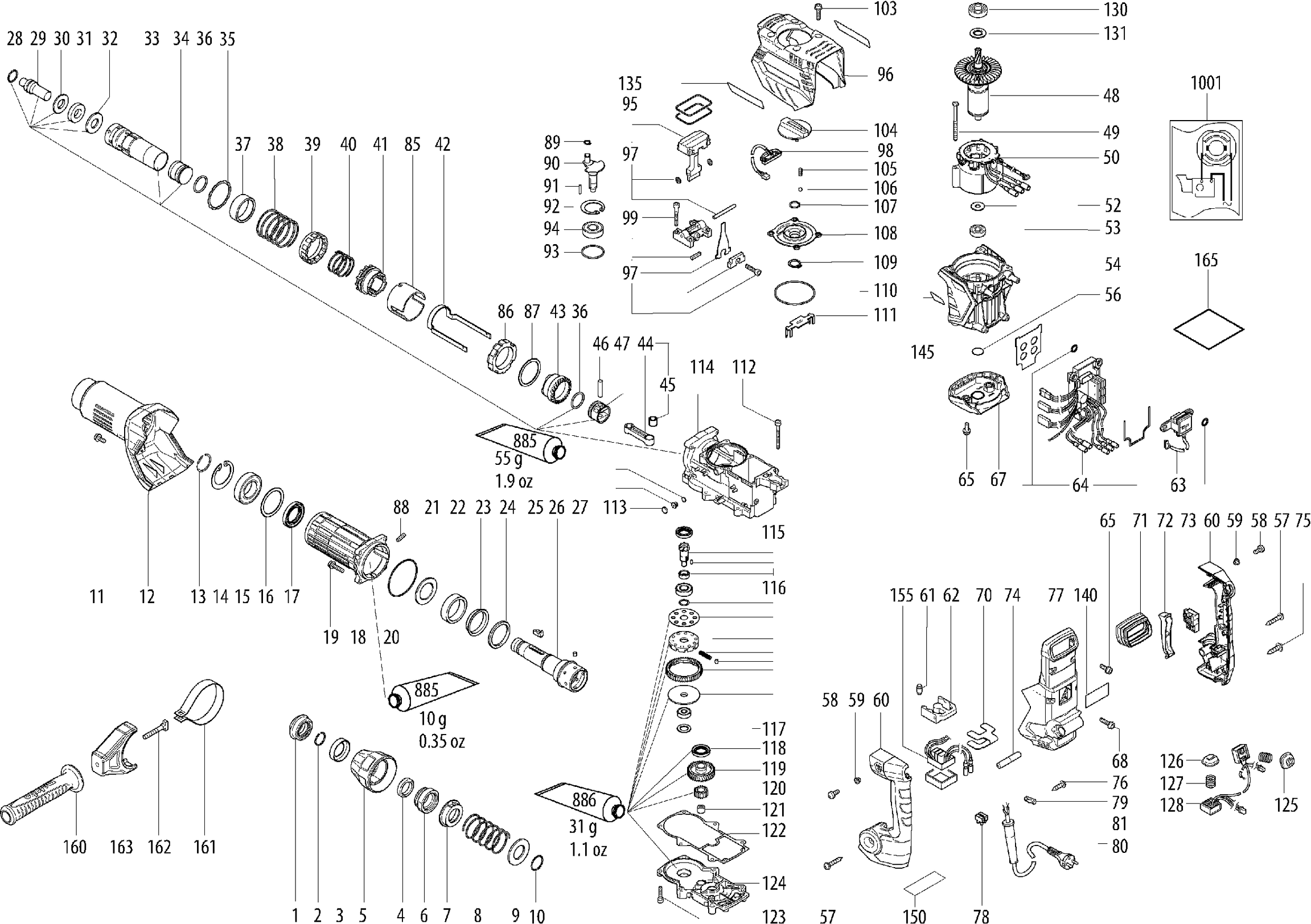

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Metabo 00766000 ( KHEV8-45BL )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Rubberen kap
1 344114200 3.71 4.49

Borgring
2 342024380 1.55 1.88

Ring
3 339009480 5.18 6.27

Demper
4 344114370 12.23 14.80

Schuifhuls
5 341213270 3.71 4.49

Huls
6 341213280 11.74 14.21

Steunschijf
7 341723310 13.48 16.31

Drukveer
8 342011030 3.02 3.65

Geleidingsplaat
9 339149350 1.67 2.02

O-ring
10 344114290 1.55 1.88

Schroef
11 341723550 1.55 1.88

Huisdeksel
12 343448510 16.25 19.66

Snapring
13 342024450 7.22 8.74

Borgring
14 342024460 3.02 3.65

Groefkogellager
15 320054520 21.64 26.18

Ring
16 339009490 2.28 2.76

Gegolfde dichtring
17 339013240 4.51 5.46

Tandwielhuis
18 315107760 67.33 81.47

Schroef
19 341570980 1.67 2.02

O-ring
20 344114300 1.55 1.88

Steunschijf
21 341723320 2.28 2.76

Dempingsring
22 344114390 7.22 8.74

Bus
23 341213300 1.67 2.02

Steunring
24 341213310 4.51 5.46

Meenemer
25 339149080 16.25 19.66

Boorhuls
26 341213320 74.13 89.70

Cilinderstift
27 341519800 1.55 1.88

O-ring
28 344114310 3.02 3.65

Dopper
29 341213330 24.23 29.32

Steunschijf
30 341723330 3.71 4.49

Demper
31 344114380 3.71 4.49

Steunschijf
32 341723340 10.38 12.56

Boorhuls
33 341213340 60.59 73.31

Klopper
34 341213350 7.22 8.74

Ring
35 339009500 1.67 2.02

O-ring
36 344114320 5.18 6.27

Huls
37 341213360 3.02 3.65

Drukveer
38 342011040 2.28 2.76

Ring
39 343449340 2.28 2.76

Drukveer
40 342011050 2.28 2.76

Koppelingshuls
41 341213370 60.59 73.31

Schakelvork
42 341213390 7.22 8.74

Kegeltandwiel
43 340037560 21.64 26.18

Drijfstang cpl.
44 316098160 21.64 26.18

Naaldlager
45 320054480 5.18 6.27

Stift
46 341571060 3.02 3.65

Zuiger
47 343449350 10.38 12.56

Anker
48 310012970 296.22 358.43

Schroef
49 341723380 1.55 1.88

Stator vollst. 220-240V
50 316098210 87.60 106.00

Ring
52 339009520 1.55 1.88

Groefkogellager
53 320054530 5.87 7.10

Motorhuis
54 315420290 94.12 113.89

Stofafdichting
56 344114400 1.55 1.88

Schroef
57 341723060 1.55 1.88

Schroef
58 341723430 1.55 1.88

Afstandshuls
59 341723260 1.55 1.88

Handgreep compl.
60 343448550 24.23 29.32

Rubber bus
61 344114270 1.55 1.88

Vork
62 315420340 5.18 6.27

LED
63 343087410 18.80 22.75

Elektronische unit 220V-240V
64 343087390 187.73 227.15

Schroef
65 341571030 1.55 1.88

Motorkap
67 343449360 4.51 5.46

Schroef
68 341723050 1.55 1.88

Stopplaat
70 341213410 2.28 2.76

Vouwbalg
71 344114410 7.22 8.74

Schakelaardrukker rood
72 343449270 3.02 3.65

Schakelaar
73 343412140 18.80 22.75

Lagerstift
74 341519820 1.55 1.88

Schroef
75 341723450 1.55 1.88

Schroef
76 341723440 1.55 1.88

Huisdeksel
77 343448540 11.74 14.21

Kroonsteentje
78 343087720 1.67 2.02

Kabelklem
79 343447450 1.55 1.88

Kabel m. CEE-stekker
80 344532040 32.27 39.05

Kabeldoorvoer
81 344114120 1.67 2.02

Huls
85 341213380 2.28 2.76

Profielring
86 341213400 13.48 16.31

Ring
87 339009510 1.67 2.02

Cilinderstift
88 341525470 1.67 2.02

Borgring
89 342024470 1.55 1.88

Excenteras
90 341605720 37.65 45.56

Spie
91 339101130 1.55 1.88

Borgring
92 342024300 1.67 2.02

O-ring
93 344114260 1.55 1.88

Groefkogellager
94 320054500 8.89 10.76

O-ring
95 344114330 3.02 3.65

Kap
96 343448440 12.23 14.80

Tilger vollst.
97 316098170 94.12 113.89

Sensor
98 343087420 12.23 14.80

Schroef
99 341723390 1.55 1.88

Vilt
100 344071170 3.02 3.65

Schroef
103 341723470 1.55 1.88

Schakelknop
104 343449280 5.18 6.27

Drukveer
105 342024430 1.55 1.88

STALEN KOGEL
106 341166880 1.55 1.88

O-ring
107 344113940 7.22 8.74

Draaiknopdeksel
108 315203280 7.22 8.74

Borgring
109 141180130 1.55 1.88

O-ring
110 344114340 2.28 2.76

Schakel-element
111 339149390 2.28 2.76

Schroef
112 341571000 1.67 2.02

Ventiel compl.
113 316098180 3.02 3.65

Tandwielhuis achter
114 315107770 107.70 130.32

Gegolfde dichtring
115 339013110 5.87 7.10

Veiligheidskoppeling
116 316098190 107.70 130.32

Ring
117 341723300 1.55 1.88

Gegolfde dichtring
118 339013250 1.67 2.02

Tandwiel
119 340023140 13.48 16.31

Tandwiel
120 340037600 7.22 8.74

Naaldlager
121 320054510 7.22 8.74

Pakking
122 344114420 1.67 2.02

Schroef
123 341723400 1.55 1.88

Lagerdeksel tandwiel
124 315420380 60.59 73.31

Vergrendelingsknop
125 343448570 2.28 2.76

Drukknop
126 343448580 2.28 2.76

Drukveer
127 342024420 2.28 2.76

Drukknopschakelaar
128 343412150 32.27 39.05

Drukknopschakelaar
128 343412190 26.95 32.61

Groefkogellager
130 320054540 7.22 8.74

Centrifugeerschijf
131 339009530 1.55 1.88

Typeplaatje
135 338130700 1.67 2.02

Typeplaatje
140 338071461 1.67 2.02

Aanduidingsplaatje
145 338130760 1.67 2.02

Geen informatie beschikbaar, niet bestelbaar
150 399999990

Ontstoringscondensator 220V-240V
155 343255220 18.80 22.75

Handgreep extra
160 314001530 16.25 19.66

Spanband
161 339138230 8.89 10.76

Spanplaat
162 341519810 8.89 10.76

Spanstuk
163 343450160 7.22 8.74

Reinigungstuch
165 341167130 11.74 14.21

Speciaal vet
880 631800000 6.51 7.88

Spezialfett 500g
885 344131350 60.59 73.31

Vet
886 344131360 13.48 16.31

Geen informatie beschikbaar, niet bestelbaar
1001 338510310
