Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 19003000 ( KS305M )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

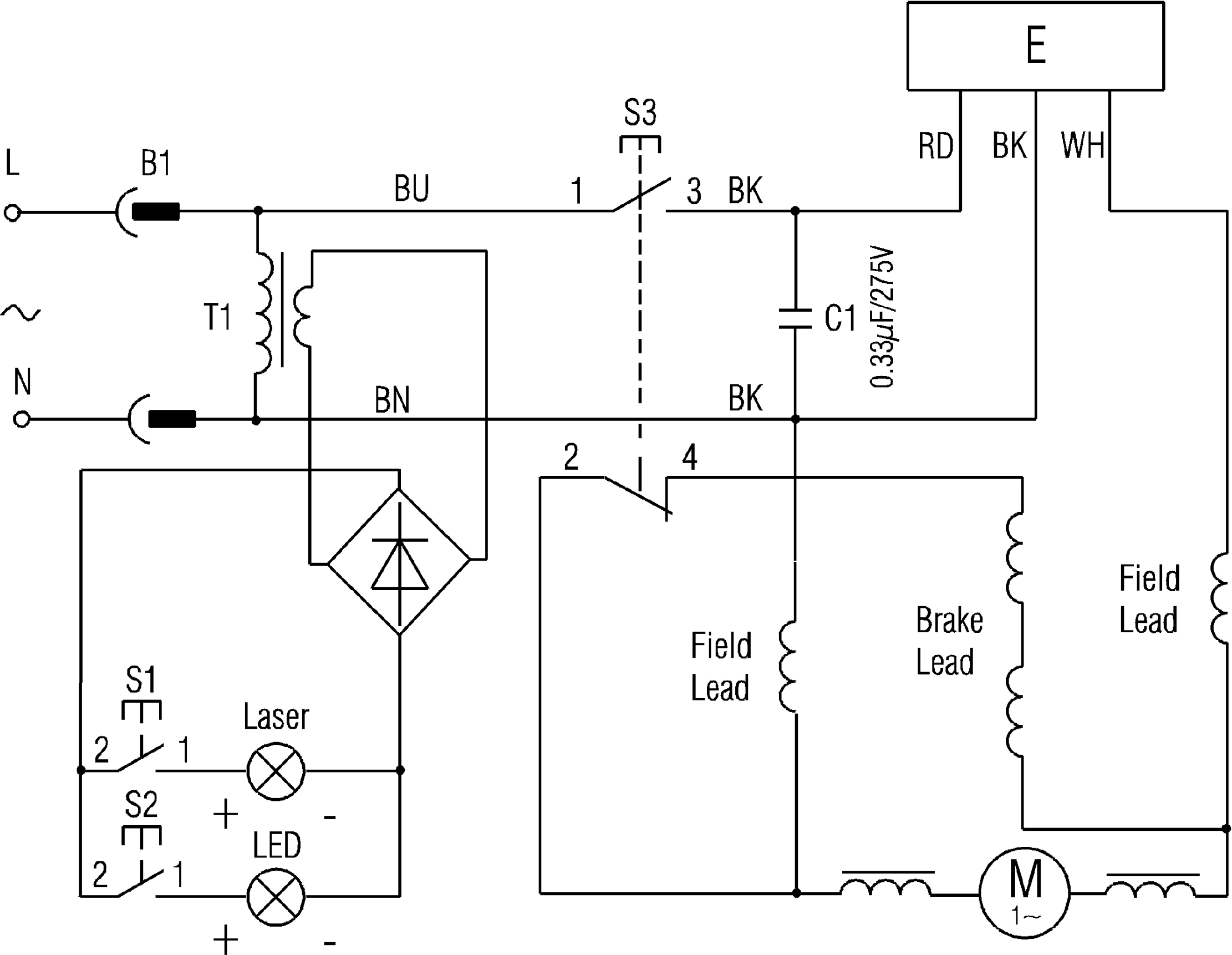

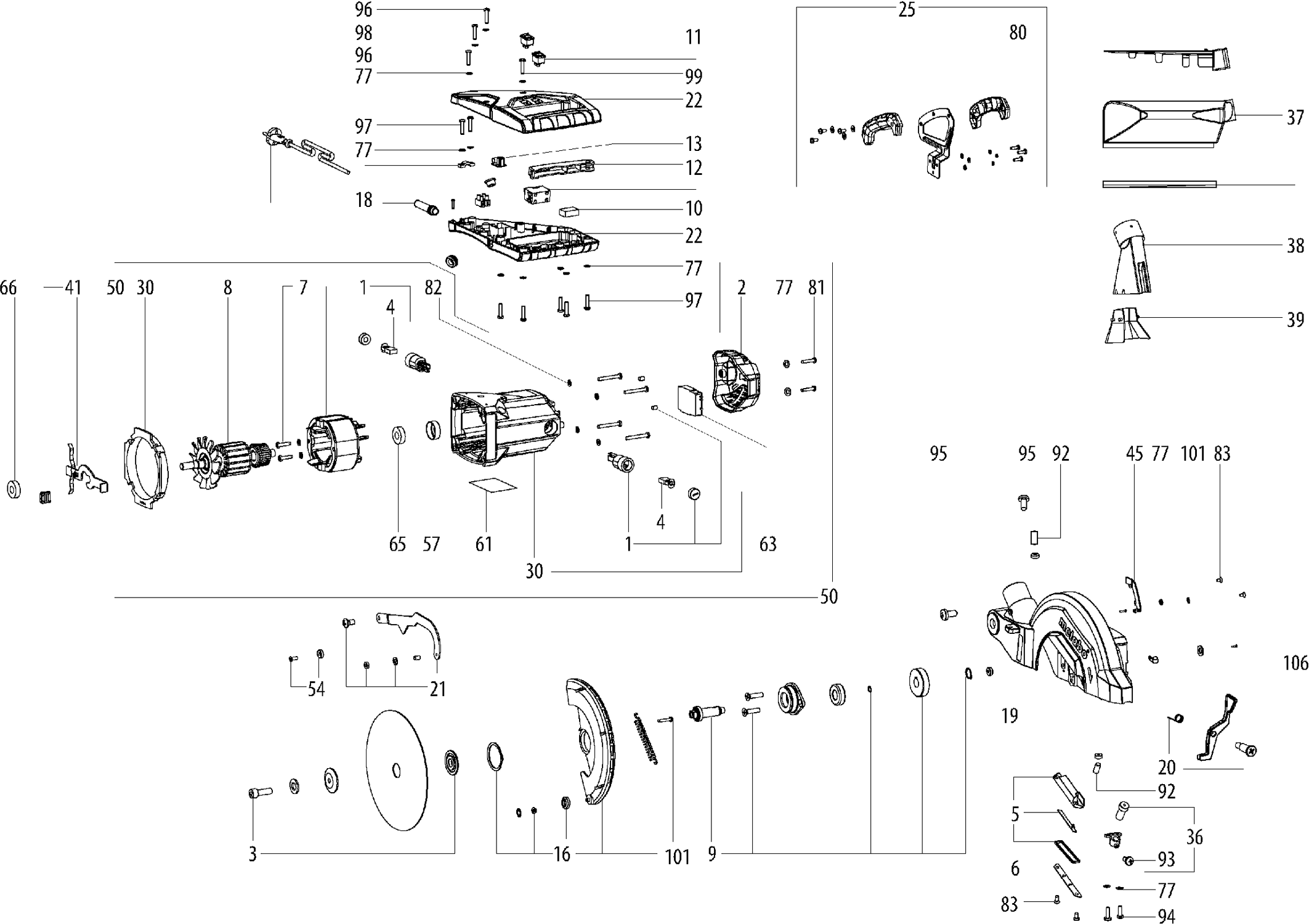

Tekeningen van de Metabo 19003000 ( KS305M )
Onderdelen lijst van de Metabo 19003000 ( KS305M )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Kohlebuerstenhaltersatz vollst. | ||||
| 1 | 316092320 | 5.18 | 6.27 | |
| Kohlebuerstenhalter vollst. | ||||
| 1 | 316080250 | 4.51 | 5.46 | |
| Motordeksel | ||||
| 2 | 343435820 | 3.71 | 4.49 | |
| Flens compl. | ||||
| 3 | 316060640 | 11.74 | 14.21 | |
| Koolborstelset | ||||
| 4 | 316092330 | 5.18 | 6.27 | |
| LED-Leuchte | ||||
| 5 | 343436090 | 8.89 | 10.76 | |
| Abdeckung Beleuchtung | ||||
| 6 | 343436110 | 1.55 | 1.88 | |
| Stator | ||||
| 7 | 310011450 | 87.60 | 106.00 | |
| ROTOR | ||||
| 8 | 310011500 | 100.74 | 121.90 | |
| Aandrijving compl. | ||||
| 9 | 316060710 | 26.95 | 32.61 | |
| Condensator | ||||
| 10 | 343254900 | 1.55 | 1.88 | |
| Greepdeel boven cpl. | ||||
| 11 | 316060720 | 3.71 | 4.49 | |
| Schakelaar compl. | ||||
| 12 | 316092430 | 10.38 | 12.56 | |
| Netzteil | ||||
| 13 | 343440900 | 13.48 | 16.31 | |
| Drehtisch vollst. | ||||
| 14 | 316094050 | 100.74 | 121.90 | |
| Tafel compl. | ||||
| 15 | 316094100 | 134.27 | 162.47 | |
| Pendelbeschermkap compl. | ||||
| 16 | 316056330 | 18.80 | 22.75 | |
| Voet compl. | ||||
| 17 | 315419090 | 2.28 | 2.76 | |
| compl. | ||||
| 18 | 316095210 | 18.80 | 22.75 | |
| Beschermkap compl. | ||||
| 19 | 316056250 | 87.60 | 106.00 | |
| Ontkoppelingshendel compl. | ||||
| 20 | 316056730 | 3.02 | 3.65 | |
| HEFBOOM compl | ||||
| 21 | 316056930 | 16.25 | 19.66 | |
| Greepdeel onder | ||||
| 22 | 343435740 | 16.25 | 19.66 | |
| Kipparm vollst. | ||||
| 24 | 316094080 | 80.81 | 97.78 | |
| Handgreep compl. | ||||
| 25 | 316095150 | 16.25 | 19.66 | |
| BLOKKERING cpl. | ||||
| 26 | 316095160 | 12.23 | 14.80 | |
| Draaigreep compl. | ||||
| 27 | 316094040 | 8.89 | 10.76 | |
| Tafelverbreding rechts | ||||
| 28 | 315418530 | 21.64 | 26.18 | |
| Tafelverbreding links | ||||
| 29 | 315418500 | 21.64 | 26.18 | |
| Motorhuis compl. | ||||
| 30 | 316056290 | 26.95 | 32.61 | |
| Werkstukhouder compl. | ||||
| 31 | 316056680 | 16.25 | 19.66 | |
| Spanhendel compl. | ||||
| 32 | 316094070 | 4.51 | 5.46 | |
| Geleider compl. | ||||
| 33 | 316095180 | 32.27 | 39.05 | |
| Tischeinlage vollst. | ||||
| 35 | 316094060 | 3.02 | 3.65 | |
| Laser mit Halterung | ||||
| 36 | 343436070 | 11.74 | 14.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 37 | 316056340 | |||
| Spanfanghaube | ||||
| 38 | 343443300 | 3.71 | 4.49 | |
| Afzuigtrechter | ||||
| 39 | 343443290 | 1.67 | 2.02 | |
| KABELHOUDER | ||||
| 40 | 343436170 | 1.55 | 1.88 | |
| Spilblokkering compl. | ||||
| 41 | 316056890 | 3.71 | 4.49 | |
| Transportarretierung vollst. | ||||
| 42 | 316061380 | 1.67 | 2.02 | |
| Kap v.as compl. | ||||
| 44 | 316061420 | 18.80 | 22.75 | |
| Afdekking | ||||
| 45 | 343441110 | 1.55 | 1.88 | |
| Skalensatz vollst. | ||||
| 49 | 316095190 | 13.48 | 16.31 | |
| Motor compl. | ||||
| 50 | 316061500 | 228.10 | 276.00 | |
| Glijplaat | ||||
| 51 | 339147660 | 2.28 | 2.76 | |
| EindGeleider compl. | ||||
| 52 | 316095200 | 5.18 | 6.27 | |
| Stergreep-schroef | ||||
| 53 | 343436220 | 1.55 | 1.88 | |
| Lager compl. | ||||
| 54 | 316061540 | 3.02 | 3.65 | |
| Geleider Schroef | ||||
| 55 | 341722210 | 1.55 | 1.88 | |
| Rubberen bus | ||||
| 57 | 344113050 | 1.55 | 1.88 | |
| Gereedschaphouder cpl. | ||||
| 58 | 316061550 | 1.55 | 1.88 | |
| Typeplaatje | ||||
| 61 | 338067070 | 1.55 | 1.88 | |
| Elektro.unit | ||||
| 63 | 343084080 | 26.95 | 32.61 | |
| Stergreep-schroef | ||||
| 64 | 343437050 | 1.55 | 1.88 | |
| Kogellager 12x28x 8 | ||||
| 65 | 143111440 | 21.64 | 26.18 | |
| Kogellager 15x32x 9 | ||||
| 66 | 143113370 | 13.48 | 16.31 | |
| Groefkogellager | ||||
| 66 | 143115730 | 3.02 | 3.65 | |
| Moer zeskant | ||||
| 67 | 141132030 | 1.55 | 1.88 | |
| Ring | ||||
| 68 | 141150050 | 1.55 | 1.88 | |
| Veerring | ||||
| 69 | 141150390 | 1.55 | 1.88 | |
| Cilinderkopschroef | ||||
| 70 | 141113890 | 1.67 | 2.02 | |
| Ring | ||||
| 71 | 141150130 | 1.55 | 1.88 | |
| Veerring | ||||
| 72 | 141155240 | 1.67 | 2.02 | |
| Zeskantveiligheidsmoer | ||||
| 73 | 141130890 | 1.67 | 2.02 | |
| Ring | ||||
| 74 | 141156200 | 1.55 | 1.88 | |
| Schroef | ||||
| 76 | 141110590 | 1.55 | 1.88 | |
| Ring | ||||
| 77 | 141150010 | 1.55 | 1.88 | |
| ZESKANTSCHROEF M 10X40 VERZ. | ||||
| 78 | 141124590 | 1.55 | 1.88 | |
| Platkopbout | ||||
| 80 | 141123850 | 2.28 | 2.76 | |
| Lensplaatschroef | ||||
| 81 | 141123710 | 1.55 | 1.88 | |
| Ring | ||||
| 82 | 141150020 | 1.55 | 1.88 | |
| Schroef platverzonken | ||||
| 83 | 141123840 | 1.55 | 1.88 | |
| Schroef | ||||
| 88 | 141110540 | 1.55 | 1.88 | |
| STIFTTAP M.MORSEKONUS | ||||
| 90 | 141124460 | 1.55 | 1.88 | |
| Zeskante moer | ||||
| 91 | 141131010 | 1.55 | 1.88 | |
| Stelschroef | ||||
| 92 | 141123410 | 1.55 | 1.88 | |
| Stelschroef | ||||
| 93 | 141116480 | 1.55 | 1.88 | |
| Cilinderkopschroef | ||||
| 94 | 141113590 | 1.67 | 2.02 | |
| PLAATSCHROEF M.KRUISKOP ST 4,2X9,5-C-H V | ||||
| 95 | 141124470 | 1.55 | 1.88 | |
| Schroef | ||||
| 96 | 141111430 | 1.67 | 2.02 | |
| Schroef | ||||
| 97 | 141118730 | 1.55 | 1.88 | |
| Schroef | ||||
| 98 | 141116800 | 1.55 | 1.88 | |
| Schroef | ||||
| 99 | 141123940 | 1.55 | 1.88 | |
| Veerring | ||||
| 101 | 141150350 | 1.55 | 1.88 | |
| Cilinderkopschroef | ||||
| 102 | 141115720 | 1.67 | 2.02 | |
| Neigungsanschlag vollst. | ||||
| 103 | 316095170 | 7.22 | 8.74 | |
| Handgreep | ||||
| 104 | 343443280 | 11.74 | 14.21 | |
| Aanvullende oplegging compl. | ||||
| 105 | 316094110 | 24.23 | 29.32 | |
| KABELKLEM | ||||
| 106 | 343441120 | 1.55 | 1.88 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 1001 | 338505980 | |||
