Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 00770000 ( MHEV11BL )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Metabo 00770000 ( MHEV11BL )

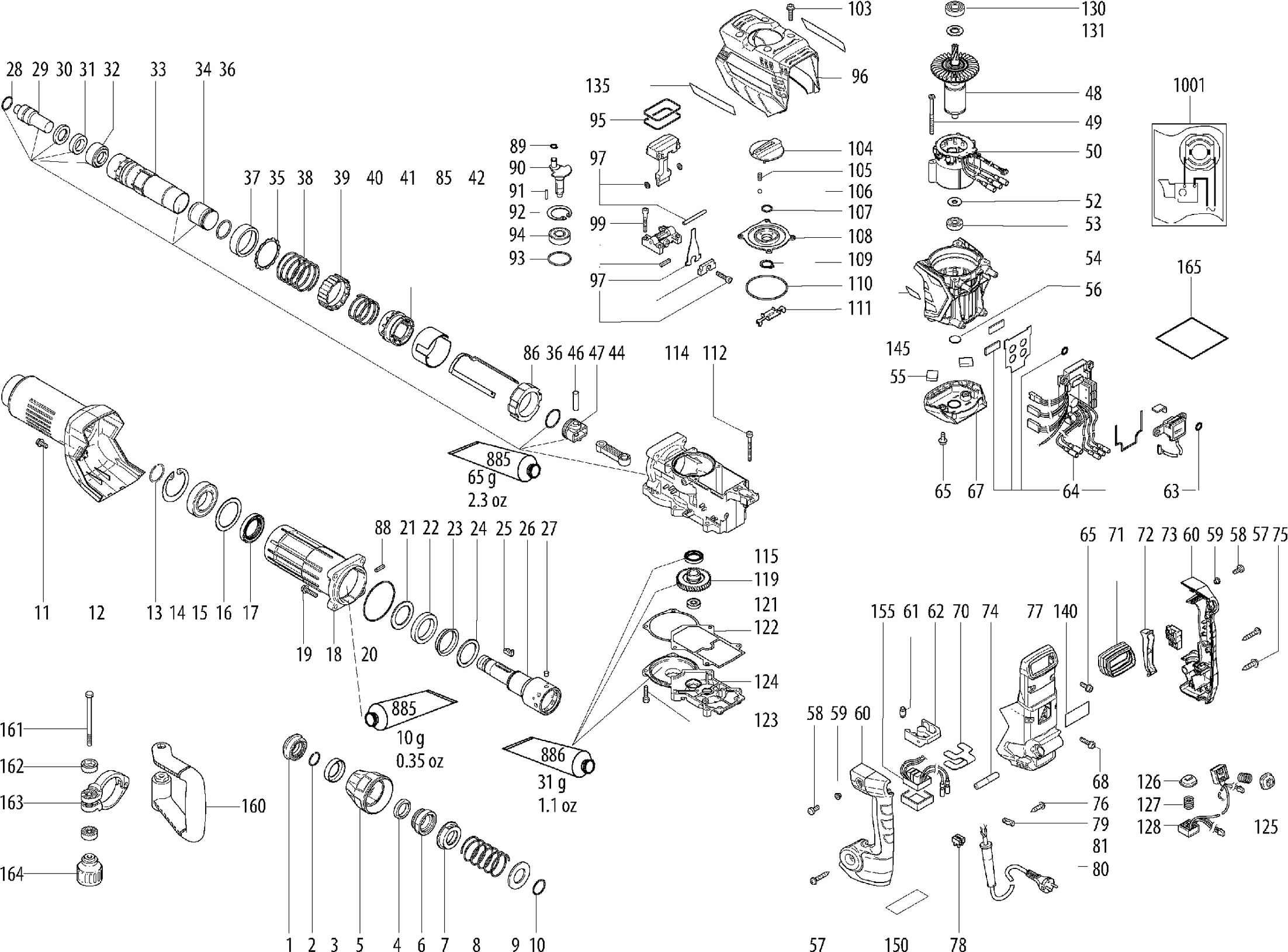

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Metabo 00770000 ( MHEV11BL )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Rubberen kap
1 344114200 3.71 4.49
Borgring
2 342024380 1.55 1.88
Ring
3 339009480 5.18 6.27
Demper
4 344114370 12.23 14.80
Schuifhuls
5 341213270 3.71 4.49
Huls
6 341213280 11.74 14.21
Steunschijf
7 341020400 3.71 4.49
Drukveer
8 342011030 3.02 3.65
Geleidingsplaat
9 339149350 1.67 2.02
O-ring
10 344114290 1.55 1.88
Schroef
11 341723550 1.55 1.88
Huisdeksel
12 343449370 18.80 22.75
Snapring
13 342024490 5.18 6.27
Borgring
14 342024500 7.22 8.74
Groefkogellager
15 320054550 18.80 22.75
Ring
16 341020270 2.28 2.76
Gegolfde dichtring
17 339013260 7.22 8.74
Tandwielhuis
18 315420390 48.48 58.66
Schroef
19 341723410 1.67 2.02
O-ring
20 344114430 1.67 2.02
Steunschijf
21 341020260 2.28 2.76
Dempingsring
22 344114460 7.22 8.74
Bus
23 341006630 1.67 2.02
Steunring
24 341020300 4.51 5.46
Meenemer
25 339149080 16.25 19.66
Boorhuls
26 341213420 74.13 89.70
Cilinderstift
27 341519830 1.67 2.02
O-ring
28 344113900 3.71 4.49
Doepper
29 341020310 26.95 32.61
Steunschijf
30 341020320 3.71 4.49
Demper
31 344114470 3.02 3.65
Steunschijf
32 341020330 10.38 12.56
Boorhuls
33 341213430 74.13 89.70
Klopper
34 341213450 16.25 19.66
Ring
35 341020280 2.28 2.76
O-ring
36 344114440 5.18 6.27
Huls
37 341020350 21.64 26.18
Drukveer
38 342024510 2.28 2.76
Ring
39 343449380 2.28 2.76
Drukveer
40 342024520 2.28 2.76
Koppelingshuls
41 341213460 53.86 65.17
Schakelvork
42 341020380 7.22 8.74
Drijfstang cpl.
44 316098230 13.48 16.31
Stift
46 341519840 2.28 2.76
Zuiger
47 343449390 10.38 12.56
Anker
48 310012970 296.22 358.43
Schroef
49 341723380 1.55 1.88
Stator vollst. 220-240V
50 316098210 87.60 106.00
Ring
52 339009520 1.55 1.88
Groefkogellager
53 320054530 5.87 7.10
Motorhuis
54 315420290 94.12 113.89
Buffer
55 344114540 1.67 2.02
Stofafdichting
56 344114400 1.55 1.88
Schroef
57 341723060 1.55 1.88
Schroef
58 341723430 1.55 1.88
Afstandshuls
59 341723260 1.55 1.88
Handgreep compl.
60 343448550 24.23 29.32
Rubber bus
61 344114270 1.55 1.88
Vork
62 315420340 5.18 6.27
LED
63 343087410 18.80 22.75
Elektronische unit 220V-240V
64 343087530 187.73 227.15
Schroef
65 341571030 1.55 1.88
Motorkap
67 343449360 4.51 5.46
Schroef
68 341723050 1.55 1.88
Stopplaat
70 341213410 2.28 2.76
Vouwbalg
71 344114410 7.22 8.74
Schakelaardrukker rood
72 343449270 3.02 3.65
Schakelaar
73 343412140 18.80 22.75
Lagerstift
74 341519820 1.55 1.88
Schroef
75 341723450 1.55 1.88
Schroef
76 341723440 1.55 1.88
Huisdeksel
77 343448540 11.74 14.21
Kroonsteentje
78 343087720 1.67 2.02
Kabelklem
79 343447450 1.55 1.88
Kabel m. CEE-stekker
80 344532140 32.27 39.05
Kabeldoorvoer
81 344114120 1.67 2.02
Huls
85 341020370 1.67 2.02
Profielring
86 341213470 21.64 26.18
Cilinderstift
88 341525480 1.67 2.02
Borgring
89 342024480 2.28 2.76
Excenteras
90 341605730 37.65 45.56
Spie
91 339101140 1.55 1.88
Borgring
92 342024530 2.28 2.76
O-ring
93 344114490 1.55 1.88
Groefkogellager
94 320054570 8.89 10.76
O-ring
95 344114330 3.02 3.65
Kap
96 343448460 13.48 16.31
Tilger vollst.
97 316098290 80.81 97.78
Schroef
99 341723390 1.55 1.88
Schroef
103 341723470 1.55 1.88
Schakelknop
104 343449450 3.02 3.65
Drukveer
105 342024430 1.55 1.88
STALEN KOGEL
106 341166880 1.55 1.88
O-ring
107 344113940 7.22 8.74
Profielring
108 341167170 13.48 16.31
Borgring
109 141180130 1.55 1.88
O-ring
110 344114450 1.67 2.02
Schakel-element
111 339149400 2.28 2.76
Schroef
112 341571000 1.67 2.02
Tandwielhuis achter
114 315420420 11.74 14.21
Gegolfde dichtring
115 339013270 5.87 7.10
Tandwiel
119 340037590 16.25 19.66
Groefkogellager
121 320054490 7.22 8.74
Pakking
122 344114500 1.67 2.02
Schroef
123 341723400 1.55 1.88
Lagerdeksel tandwiel
124 315420430 37.65 45.56
Vergrendelingsknop
125 343448570 2.28 2.76
Drukknop
126 343448580 2.28 2.76
Drukveer
127 342024420 2.28 2.76
Drukknopschakelaar
128 343412150 32.27 39.05
Drukknopschakelaar
128 343412190 26.95 32.61
Groefkogellager
130 320054540 7.22 8.74
Centrifugeerschijf
131 339009530 1.55 1.88
Typeplaatje
135 338130730 1.67 2.02
Geen informatie beschikbaar, niet bestelbaar
140 338071580
Aanduidingsplaatje
145 338130760 1.67 2.02
Geen informatie beschikbaar, niet bestelbaar
150 399999990
Ontstoringscondensator 220V-240V
155 343255220 18.80 22.75
Beugelgreep
160 343449440 12.23 14.80
Schroef
161 341723460 5.18 6.27
Nokkenschijf
162 341072200 1.55 1.88
Spanstuk
163 344650020 32.27 39.05
Moer
164 341109150 4.51 5.46
Reinigungstuch
165 341167130 11.74 14.21
Speciaal vet
166 631800000 6.51 7.88
Spezialfett 500g
885 344131350 60.59 73.31
Vet
886 344131360 13.48 16.31
Geen informatie beschikbaar, niet bestelbaar
1001 338510530
