Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 03824000 ( RS14-125 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Metabo 03824000 ( RS14-125 )

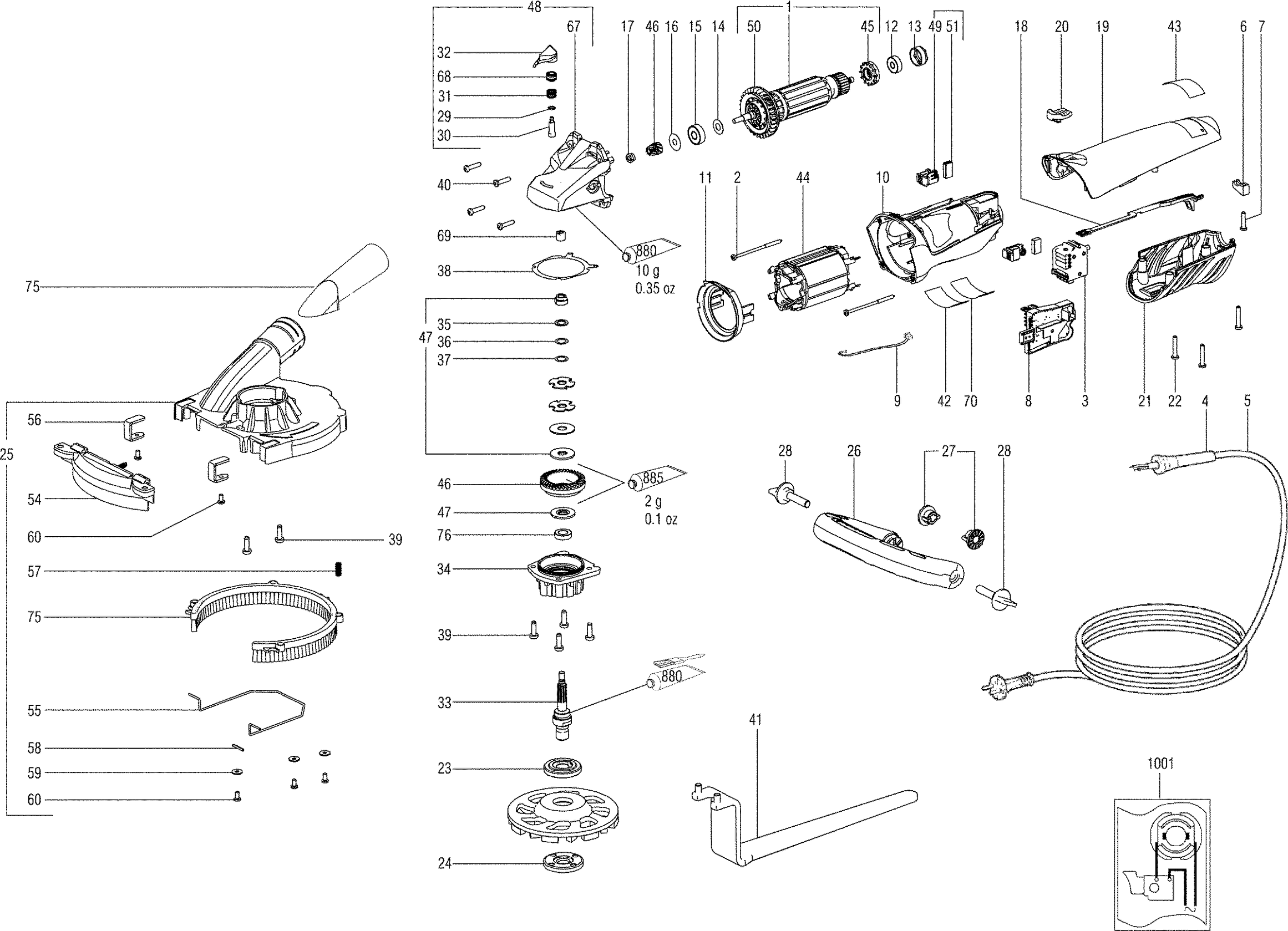

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Metabo 03824000 ( RS14-125 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Anker compl.,230 V
1 310009680 67.33 81.47
Schroef
2 141118270 1.67 2.02
Schakelaar
3 343409450 11.74 14.21
Kabeldoorvoer
4 344100970 1.67 2.02
Kabel m. CEE-stekker
5 344497150 16.25 19.66
Kabelklem
6 343362490 1.67 2.02
Schroef
7 141116020 1.67 2.02
Elektro.unit,230V / 50/60Hz
8 343082140 43.15 52.21
Temperatuurvoeler
9 343083590 3.02 3.65
Motorhuis
10 315013230 8.89 10.76
Luchtgeleidingsschijf
11 339151040 1.67 2.02
Groefkogellager,6x19x6
12 143115170 3.71 4.49
Groefkogellager,6x19x6
12 143115690 2.28 2.76
Bus rubber
13 344097870 1.55 1.88
Ring,8,05x17x0,4
14 339133060 1.55 1.88
Groefkogellager,8x22x7
15 143115700 3.02 3.65
Ring,7,05x19,5x0,2
16 339006390 1.55 1.88
Zeskantmoer
17 341102260 2.28 2.76
Schakelstang
18 343393530 1.55 1.88
Deksel v. huis
19 343393460 5.18 6.27
Schakelschuif
20 343392980 1.55 1.88
Huis m. deksel zwart
21 343395630 3.71 4.49
Schroef
22 141123490 1.55 1.88
Spanflens
23 341031160 11.74 14.21
Flensmoer
24 341106900 8.89 10.76
Schutzhaube vollst
25 316051710 94.12 113.89
Beugelgreep compl.
26 343399690 18.80 22.75
Rustplaat
27 341070990 1.55 1.88
Vleugelschroef compl.
28 341112690 1.55 1.88
O-ring
29 143193650 1.55 1.88
Stift
30 341515280 1.55 1.88
Drukveer
31 342003390 1.55 1.88
Drukknop geel
32 343393410 1.55 1.88
Slijpspil,M 14
33 341604450 37.65 45.56
Lagerflansch vormontiert
34 316056670 53.86 65.17
Ring 10,2 X 14,8X 1,0
35 141155550 1.55 1.88
Ring 10,2 X 14,8X 0,2
36 141151120 1.55 1.88
Ring 10,2 X 14,8X 0,1
37 141152300 1.67 2.02
Pakking
38 339011570 1.55 1.88
Lensschroef
39 141123660 1.55 1.88
Schroef
40 141116020 1.67 2.02
Pennensleutel gebogen
41 344160700 5.87 7.10
Typeplaatje
42 338061010 1.55 1.88
M-Schild 08 TR 49-52x22
43 338124630 1.67 2.02
Veldpakket m.wikkeling,230V
44 311010750 74.13 89.70
Tachoschijf
45 343399850 1.67 2.02
Geen informatie beschikbaar, niet bestelbaar
46 316058210
Frictieschijf compl.
47 316041650 12.23 14.80
Tandwielhuis compl.
48 316049770 48.48 58.66
Koolborstelhouder compl. uitsch.,230V
49 316045170 10.38 12.56
Waaier m. stofbescherming
50 316041450 5.18 6.27
Koolborstel set,230V
51 316042070 10.38 12.56
Deksel compl.
54 316052780 18.80 22.75
Draadbeugel
55 342200680 3.71 4.49
Beschermplaat
56 339135870 1.55 1.88
Drukveer
57 342003810 1.55 1.88
Spanstift
58 141160850 1.55 1.88
Ring
59 141150110 1.55 1.88
Lensschroef
60 141123980 1.55 1.88
Tandwielhuis gelakt
67 315105050 26.95 32.61
Bus
68 341005880 3.02 3.65
Bus
68 341071810 1.55 1.88
Naaldlager
69 143111430 5.18 6.27
Geen informatie beschikbaar, niet bestelbaar
70 399999990
Borstel compl.,D 125
75 344080650 16.25 19.66
Afstandsbus
76 341006120 3.71 4.49
Rubberen element
100 344102880 3.02 3.65
Tube vet 100 gr.
880 344130920 37.65 45.56
Tube vet 50 gr. SF 011 1,8oz
885 344130560 32.27 39.05
Geen informatie beschikbaar, niet bestelbaar
1001 338504700
