Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 01108000 ( SBE1010PLUS )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Metabo 01108000 ( SBE1010PLUS )

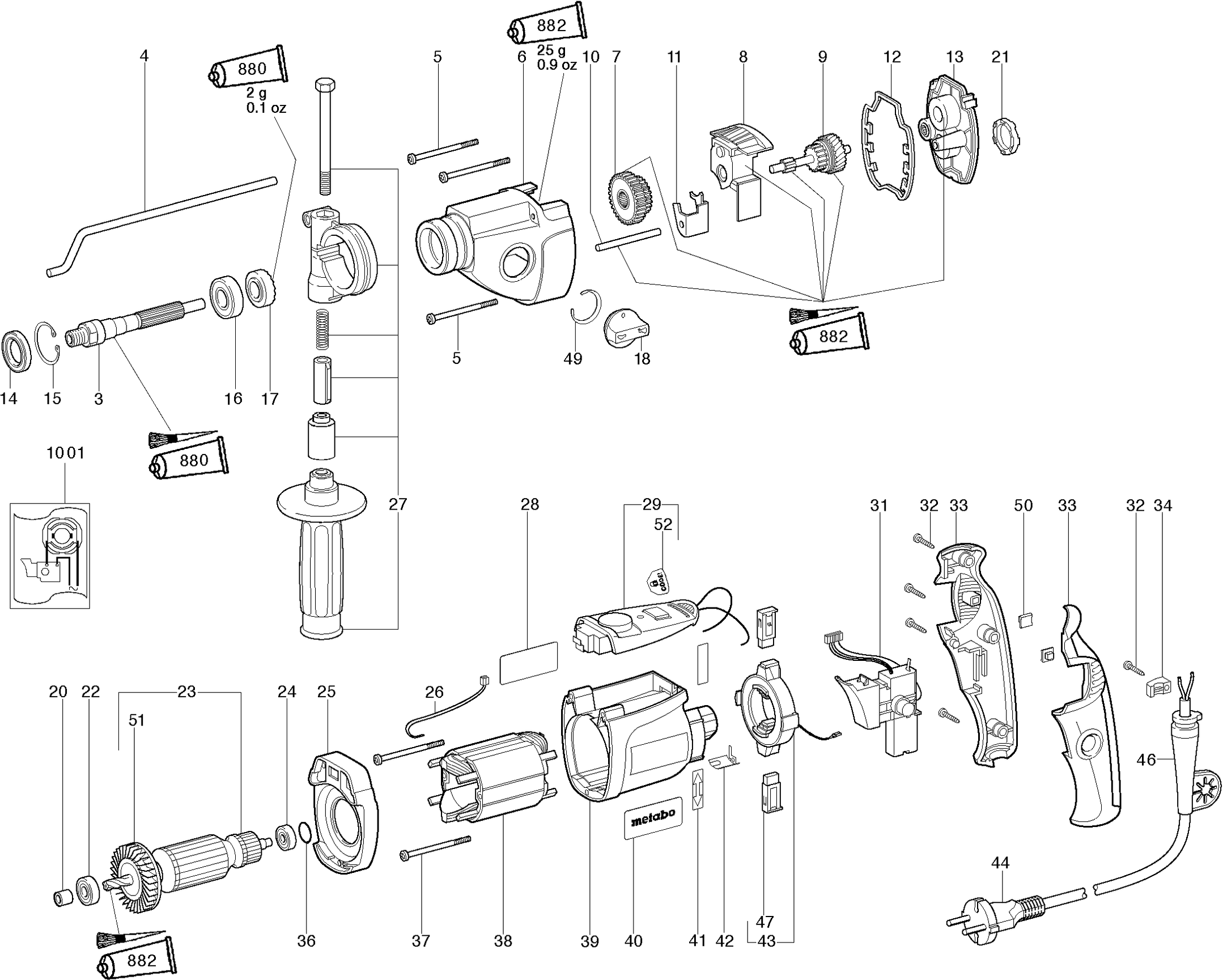

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Metabo 01108000 ( SBE1010PLUS )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Boorspil
3 341603640 24.23 29.32

Dieptegeleider
4 341511630 4.51 5.46

Schroef
5 141122490 1.67 2.02

Tandwielhuis compl.
6 316030990 48.48 58.66

Schuiftandwiel
7 340004010 8.89 10.76

Schakelhuis compl.
8 316027710 11.74 14.21

Veiligheidskoppeling
9 316030380 60.59 73.31

Geleidingsstift
10 341540010 4.51 5.46

Schakelvork
11 339129270 1.67 2.02

Vormpakking
12 344095910 1.67 2.02

Tandwielflens compl.
13 316031000 53.86 65.17

Gegolfde dichtring
14 339210830 2.28 2.76

Borgring
15 141181680 1.55 1.88

Kogellager 15x32x 9
16 143110220 18.80 22.75

Slagring
17 341055650 3.71 4.49

Schakelknop compl.
18 316029530 3.02 3.65

Afdichtring
20 343376040 1.67 2.02

Rubber buffer
21 344095920 1.55 1.88

Kogellager 8x22x 7
22 143115800 2.28 2.76

Anker 230 V
23 310007880 80.81 97.78

Kogellager 6x19x 6
24 143114750 3.02 3.65

Tussenflens
25 343374270 5.87 7.10

Temperatuurvoeler
26 343078020 13.48 16.31

Handgreep compl.
27 314000790 21.64 26.18

Typeplaatje
28 338045330 1.55 1.88

VTC elektronica Signal,230V
29 343078780 100.74 121.90

Potentio-schakelaar
31 343406880 24.23 29.32

Schroef
32 141117060 1.67 2.02

Niet meer leverbaar, geen vervanging
33 343393030

Kabelklem
34 343362490 1.67 2.02

O-ring
36 143192430 1.67 2.02

Schroef
37 141118260 1.55 1.88

Veld 230 V
38 311009810 18.80 22.75

Motorhuis
39 315012650 13.48 16.31

M-plaatje,08 52x22
40 338122160 1.55 1.88

Aanduidingsplaatje
41 338115410 1.55 1.88

Koolborstelcontact
42 339129390 3.02 3.65

Koolborstelhouder-moduul R+L
43 316028790 26.95 32.61

Kabel m. CEE-stekker
44 344493180 21.64 26.18

Kabelbescherming
46 344101160 2.28 2.76

Koolborstel set 230 V
47 316034960 13.48 16.31

Halvemaan-ring
49 141155810 1.55 1.88

Geen informatie beschikbaar, niet bestelbaar
50 343378650

Waaier m. stofbescherming
51 316035740 11.74 14.21

Aanduidingsplaatje
52 338117880 1.67 2.02

Tube vet 50 gr. 1,8oz
880 344130930 32.27 39.05

Tube vet 50 gr. 1,8oz
882 344130970 11.74 14.21

Geen informatie beschikbaar, niet bestelbaar
1001 338502250
