Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 10900000 ( STE135PLUS )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Metabo 10900000 ( STE135PLUS )

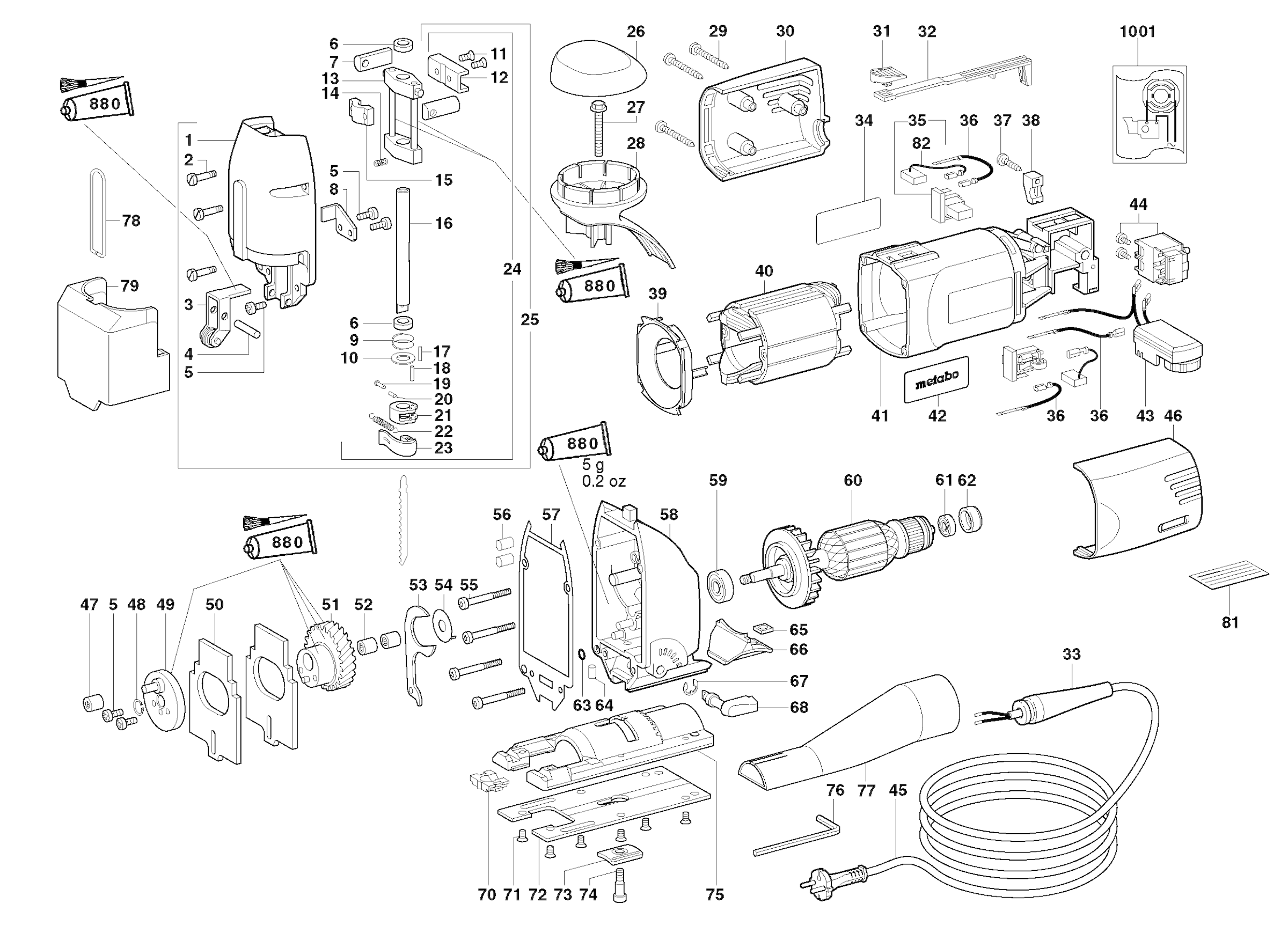

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Metabo 10900000 ( STE135PLUS )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Tandwieldeksel compl.
1 316031260 100.74 121.90

Passchroef
2 341702980 1.55 1.88

Niet meer leverbaar, geen vervanging
3 316029880

Cilinderstift
4 341513860 1.55 1.88

Schroef
5 141110540 1.55 1.88

Viltring
6 344070700 1.55 1.88

Pendelgeleiding compl.
7 316031290 12.23 14.80

Geleidingsplaat
8 339129460 5.87 7.10

Drukveer
9 342001730 1.55 1.88

Ring
10 344000160 1.55 1.88

Passchroef
11 341705590 1.55 1.88

Platverzonken schroef
11 141120550 1.55 1.88

Glijstuk
12 339129450 1.67 2.02

Zaagasgeleiding compl.
13 316031250 12.23 14.80

Drukveer
14 342021680 1.55 1.88

Verbindingsstuk
15 341070310 2.28 2.76

Zaagas
16 341055890 26.95 32.61

Cilinderstift
17 141163640 1.55 1.88

Spiraalspanstift
18 141160770 1.55 1.88

Uitdrijfstift
19 342200520 7.22 8.74

Spanstift
20 141160810 1.67 2.02

Spanstuk
21 341070260 8.89 10.76

Trekveer
22 342021540 1.67 2.02

Spanhendel
23 341070280 10.38 12.56

Zaagas compl.
24 316031240 37.65 45.56

Tandwieldeksel compl.
25 316037670 148.53 179.72

Greepdeel boven
26 343375060 4.51 5.46

Geen informatie beschikbaar, niet bestelbaar
27 141118980

Greepdeel onder
28 343398470 5.87 7.10

Schroef
29 141116990 1.67 2.02

Niet meer leverbaar, geen vervanging
30 343374410

Schakelschuif
31 343394180 1.55 1.88

Schakelstang
32 343373640 1.67 2.02

Kabelbescherming
33 344101140 2.28 2.76

Geen informatie beschikbaar, niet bestelbaar
34 338045400

Koolborstelhouder
35 316035480 11.74 14.21

Verbindingsdraad compl.
36 344493960 1.67 2.02

Schroef
37 141116020 1.67 2.02

Kabelklem
38 343362490 1.67 2.02

Luchtgeleidingsschijf
39 339150930 1.67 2.02

Veld 230 V
40 311009960 18.80 22.75

Motorhuis
41 315012680 11.74 14.21

M-plaatje,08 52x22
42 338122160 1.55 1.88

Elektronische unit 230 V
43 343079700 37.65 45.56

Schakelaar
44 343406730 16.25 19.66

Kabel m. CEE-stekker
45 344488530 24.23 29.32

Niet meer leverbaar, geen vervanging
46 343374430

Naaldlager
47 341002610 12.23 14.80

Borgring
48 141180020 1.55 1.88

Excenterschijf
49 316031280 18.80 22.75

Balanceerplaat
50 339129480 8.89 10.76

Tandwiel compl.
51 316031270 48.48 58.66

Geen informatie beschikbaar, niet bestelbaar
52 143111460

Papierklem
53 339129440 8.89 10.76

Aanloopring
54 339129470 1.55 1.88

Passchroef
55 341701490 1.55 1.88

Rubber stop
56 344092220 1.55 1.88

Pakking
57 339210840 1.67 2.02

Tandwielhuis compl.
58 316031220 94.12 113.89

Geen informatie beschikbaar, niet bestelbaar
59 143113400

Anker 230 V
60 310007940 100.74 121.90

Kogellager 6x19x 6
61 143115660 2.28 2.76

Rubber bus
62 344095260 1.67 2.02

O-ring
63 143193620 1.67 2.02

Cilinderstift
64 141163740 1.55 1.88

Vierkante moer
65 141130660 1.55 1.88

Poot
66 315414980 3.02 3.65

Borgschijf
67 141181710 1.55 1.88

Schakelhendel compl.
68 316046020 5.87 7.10

Beschermer
70 343375040 1.55 1.88

Platverzonken schroef
71 141119950 1.67 2.02

Voetplaat onder deel
72 339129420 5.87 7.10

Spanklauw
73 339133640 1.55 1.88

Passchroef
74 341702620 1.55 1.88

Voetplaat
75 315414990 24.23 29.32

Inbussleutel
76 344161530 1.67 2.02

Zuigstuk
77 343375090 5.87 7.10

Beschermbeugel
78 342200580 1.67 2.02

Oogbeschermglas
79 344350420 4.51 5.46

Geen informatie beschikbaar, niet bestelbaar
81 399999990

Koolborstel set
82 316035510 12.23 14.80

Tube vet 50 gr. 1,8oz
880 344130990 24.23 29.32

Geen informatie beschikbaar, niet bestelbaar
1001 338502380
