Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 03613000 ( W1100-115 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Metabo 03613000 ( W1100-115 )

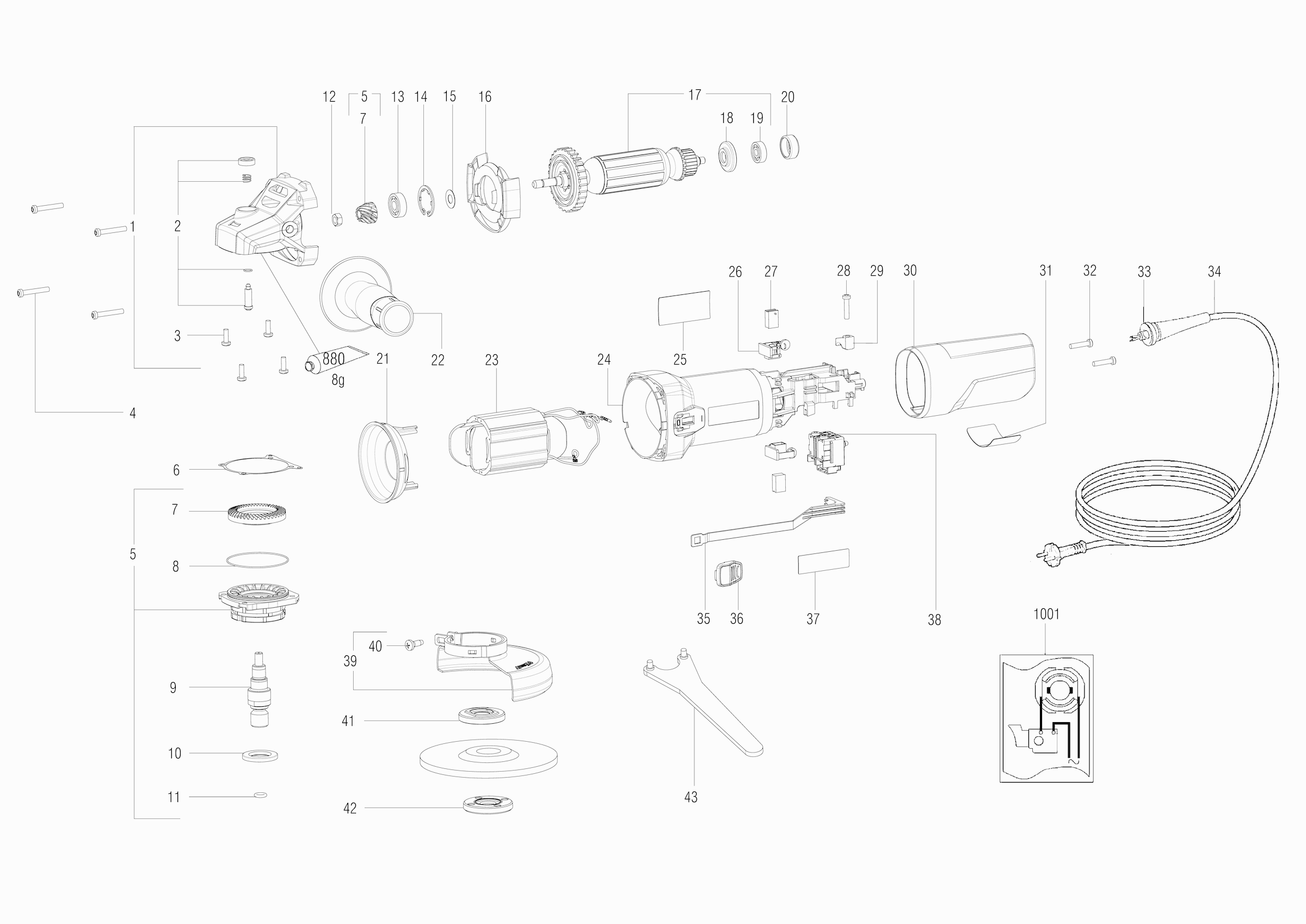

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Metabo 03613000 ( W1100-115 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Tandwielhuis compl.
1 316097440 21.64 26.18

Spilstop
2 316040610 3.02 3.65

Schroef
3 141120070 1.55 1.88

Schroef
4 141123940 1.55 1.88

Flens compl.
5 316097430 32.27 39.05

Opvulring
6 339013130 1.55 1.88

Tandwiel
7 316097550 13.48 16.31

O-ring 48 x 1
8 344097550 1.55 1.88

Spil tandwiel
9 341166740 5.87 7.10

Ring
10 339007790 1.55 1.88

O-ring
11 143192540 1.55 1.88

Moer zeskant
12 341102660 1.55 1.88

Kogellager, 8X 22X 7
13 143116020 3.02 3.65

Borgring
14 141156650 1.55 1.88

Ring
15 339007940 1.55 1.88

Luchtgeleidingsschijf
16 339153550 1.55 1.88

Anker compl.,230V
17 310012720 43.15 52.21

Centrifugeerschijf
18 343392740 4.51 5.46

Kogellager 6x19x 6
19 143115870 3.71 4.49

Rubber bus
20 344114190 1.55 1.88

Luchtgeleiderschijf
21 339151290 1.55 1.88

Handgreep compl.
22 314000540 11.74 14.21

Veldpakket compl.,230V
23 311012800 26.95 32.61

Motorhuis
24 315013930 8.89 10.76

Typeplaatje
25 338070250 2.28 2.76

Koolborstelhouder compl.
26 316097600 10.38 12.56

Koolborstel uitsch. 230V
27 343013500 7.22 8.74

Schroef
28 141116020 1.67 2.02

Kabelklem
29 343362490 1.67 2.02

Motorkap
30 343447070 4.51 5.46

Schroef
32 141118730 1.55 1.88

Kabeldoorvoer
33 343446380 1.55 1.88

Kabel m.CEE-stekker
34 344499540 12.23 14.80

Schakelstang
35 343446480 1.55 1.88

Schakelschuif
36 343437100 1.55 1.88

Metabo-plaatje
37 338122540 1.55 1.88

Schakelaar,FPCe 230 V
38 343411110 18.80 22.75

Beschermkap compl., 115
39 339209540 8.89 10.76

Lensschroef
40 141124060 1.55 1.88

Spanflens
41 341031160 11.74 14.21

Flensmoer
42 341106900 8.89 10.76

Pennensleutel
43 344164240 3.02 3.65

Tube vet 100 gr.
880 344130910 13.48 16.31

Geen informatie beschikbaar, niet bestelbaar
1001 338504470
