Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 13077371 ( WB18LTXBL125QUICK )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Metabo 13077371 ( WB18LTXBL125QUICK )

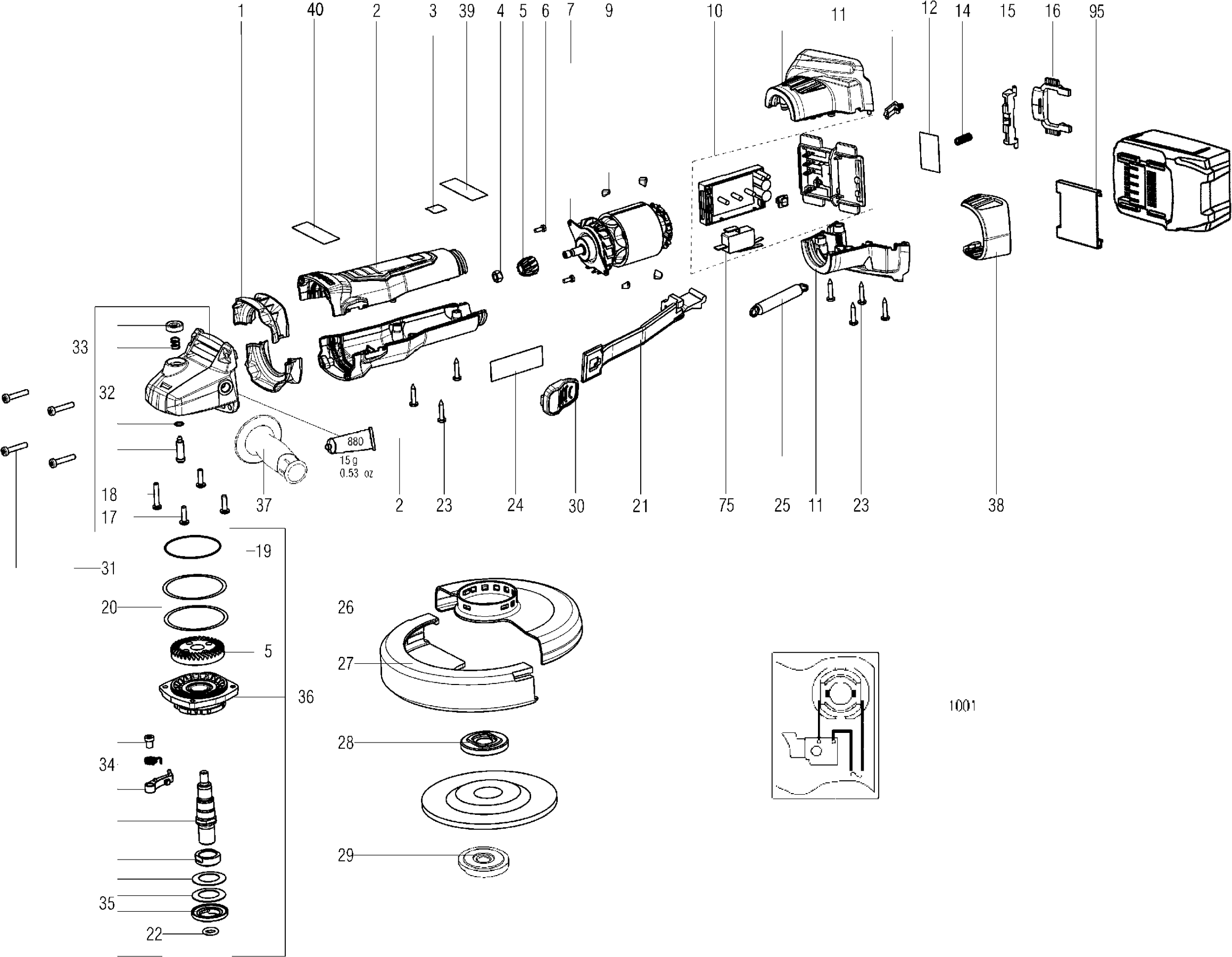

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Metabo 13077371 ( WB18LTXBL125QUICK )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Luchtgeleiderschijf
1 339151230 1.67 2.02

Motorhuis
2 315015040 13.48 16.31

Aanduidingsplaatje
3 338129940 1.67 2.02

Zeskantmoer
4 341100940 1.67 2.02

Tandwiel
5 316057770 18.80 22.75

Schroef
6 141110460 1.55 1.88

Motor compl. 18VDC
7 316096700 175.84 212.77

Rubber buffer
9 344101750 1.55 1.88

Elektro.unit,WE 18 BL
10 343084550 161.61 195.55

Accubehuizing compl.
11 316065550 16.25 19.66

Typeplaatje
12 338071160 1.67 2.02

Drukveer
14 342003030 1.55 1.88

Vergrendelstuk
15 343430520 1.55 1.88

Schakelschuif
16 343430530 1.67 2.02

Schroef
17 141120070 1.55 1.88

Lensschroef
18 141123920 1.55 1.88

O-ring 48 x 1
19 344097550 1.55 1.88

Opvulring
20 339060160 1.67 2.02

Schakelstang
21 343438510 1.67 2.02

O-ring
22 143192540 1.55 1.88

Schroef
23 141113180 1.55 1.88

Trekveer
25 342004000 1.55 1.88

Beschermkap,D 125
26 339203490 18.80 22.75

Spanflens
28 341031160 11.74 14.21

Quick-moer,M14
29 316064680 11.74 14.21

Schakelschuif
30 343412110 1.55 1.88

Schroef
31 141116020 1.67 2.02

Spilstop
32 316040610 3.02 3.65

Tandwielhuis compl.
33 316046070 24.23 29.32

Spanhendel compl.
34 316047590 12.23 14.80

Spil compl.
35 316092970 24.23 29.32

Flens compl.
36 316092980 60.59 73.31

Handgreep extra compl.
37 316046590 8.89 10.76

Filter compl.
38 316062620 8.89 10.76

Typeplaatje,Features
39 338126780 1.55 1.88

Aanduidingsplaatje
40 338127740 3.02 3.65

Schakelaar
75 343411790 7.22 8.74

Tube vet 100 gr.
880 344130910 13.48 16.31

Geen informatie beschikbaar, niet bestelbaar
1001 338510160
