Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 01103001 ( WBA11-125QUICK )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Metabo 01103001 ( WBA11-125QUICK )

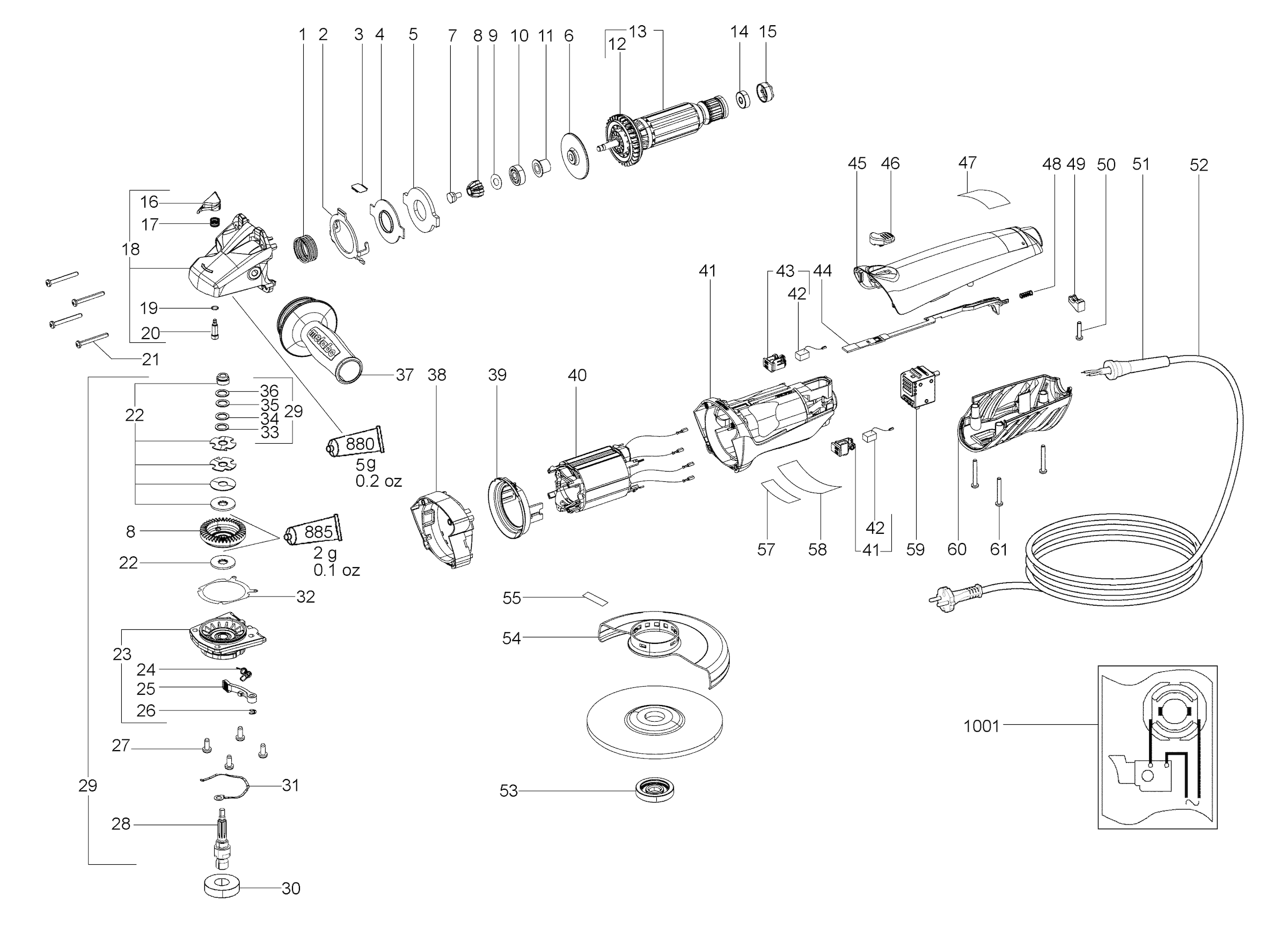

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Metabo 01103001 ( WBA11-125QUICK )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Drukveer
1 342003410 1.55 1.88

Schakelhendel
2 339132990 4.51 5.46

Schutzblech
3 339160760 1.67 2.02

Draagplaat
4 339132980 3.02 3.65

Remvoering
5 339011590 7.22 8.74

Bremsscheibe
6 341012810 24.23 29.32

Bevestigingsschroef
7 341704170 3.71 4.49

Tandwiel set Veiligheidskoppeling
8 316041660 16.25 19.66

Ring,7,05x19,5x0,2
9 339006390 1.55 1.88

Geen informatie beschikbaar, niet bestelbaar
10 143115180

Geen informatie beschikbaar, niet bestelbaar
11 341005710

Waaier m. stofbescherming
12 316041450 5.18 6.27

Anker compl.,230V
13 310009190 74.13 89.70

Groefkogellager,6x19x6
14 143115170 3.71 4.49

Bus rubber
15 344097870 1.55 1.88

Drukknop
16 343393650 1.55 1.88

Drukveer
17 342003390 1.55 1.88

Tandwielhuis compl.
18 316041620 26.95 32.61

O-ring
19 143193650 1.55 1.88

Stift
20 341515280 1.55 1.88

Schroef
21 141116990 1.67 2.02

Frictieschijf compl.
22 316041650 12.23 14.80

Flansch m.Spannhebel vollst.
23 316041720 26.95 32.61

Veer
24 342022040 1.55 1.88

Hendel
25 341070440 3.02 3.65

Borgschijf
26 141181810 1.55 1.88

Lensschroef
27 141123660 1.55 1.88

Slijpspil compl.
28 341161410 107.70 130.32

Geen informatie beschikbaar, niet bestelbaar
29 316050930

Aandrukveer
31 342050840 1.55 1.88

Pakking
32 339011570 1.55 1.88

Ring 10,2 X 14,8X 0,2
33 141151120 1.55 1.88

Ring 10,2 X 14,8X 0,1
34 141152300 1.67 2.02

Ring 10,2 X 14,8X 1,0
35 141155550 1.55 1.88

Ring 10,2 X 14,8X 0,5
36 141153920 1.55 1.88

Antie vibratie handgreep,M 8
37 314000970 13.48 16.31

Tussenflens
38 343393570 5.87 7.10

Luchtgeleidingsschijf
39 339151070 3.02 3.65

Veldpakket m.wikkeling,230V
40 311010730 60.59 73.31

Motorhuis
41 315013230 8.89 10.76

Geen informatie beschikbaar, niet bestelbaar
42 316047230

Koolborstelhouder compl. uitsch.,230V
43 316045170 10.38 12.56

Schakelstang
44 343393540 1.55 1.88

Deksel v. huis
45 343393560 4.51 5.46

Schakelschuif
46 343392980 1.55 1.88

M-plaatje 99 49-52x22
47 338121660 3.02 3.65

Drukveer
48 342003420 1.55 1.88

Kabelklem
49 343362490 1.67 2.02

Schroef
50 141116020 1.67 2.02

Kabeldoorvoer
51 344100970 1.67 2.02

Kabel m. CEE-stekker
52 344497150 16.25 19.66

Spanmoer Quick
53 316023660 16.25 19.66

Beschermkap,D125
54 339203010 12.23 14.80

Geen informatie beschikbaar, niet bestelbaar
55 399999990

Geen informatie beschikbaar, niet bestelbaar
57 338057450

Geen informatie beschikbaar, niet bestelbaar
58 399999990

Schakelaar
59 343409430 8.89 10.76

Huis m. deksel zwart
60 343395610 3.71 4.49

Schroef
61 141123490 1.55 1.88

Tube vet 100 gr.
880 344130920 37.65 45.56

Tube vet 50 gr. SF 011 1,8oz
885 344130560 32.27 39.05

Geen informatie beschikbaar, niet bestelbaar
1001 338504650
