Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Metabo 06409000 ( WX19-230 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Metabo 06409000 ( WX19-230 )

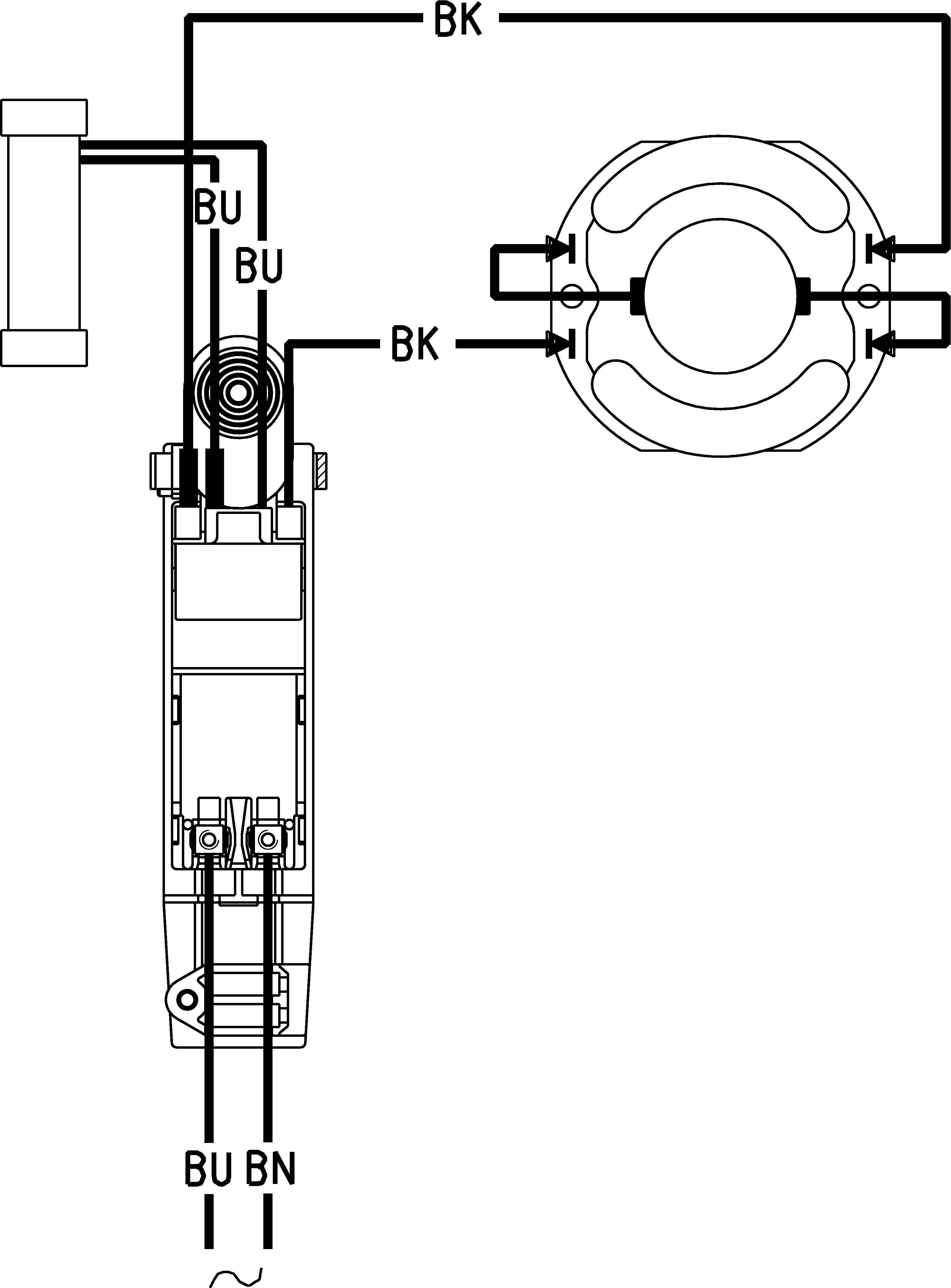

Onderdelen tekening 1
Klik voor vergroting

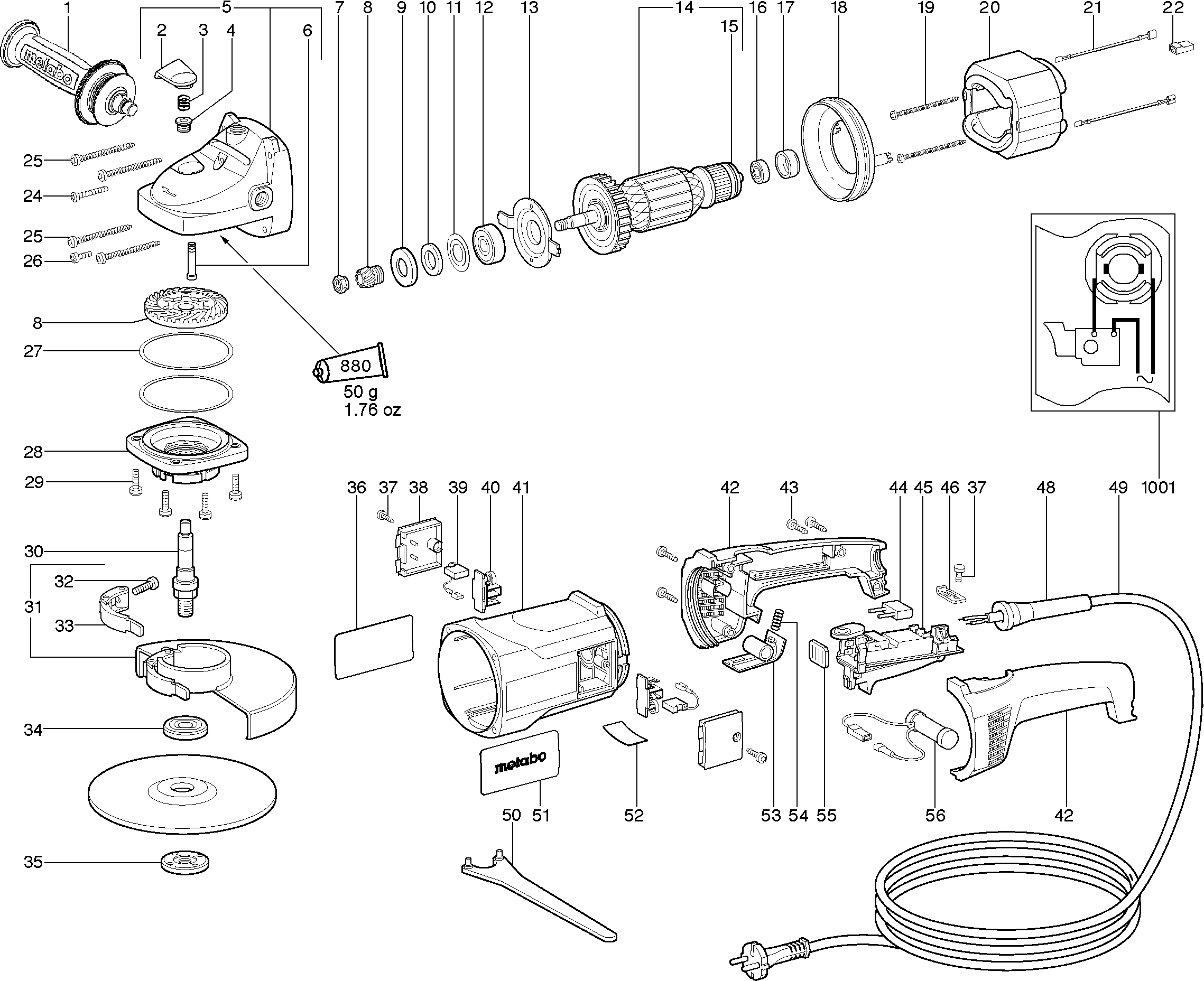

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Metabo 06409000 ( WX19-230 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Antie vibratie handgreep,M 14
1 314000960 24.23 29.32

Drukknop
2 343376440 2.28 2.76

Drukveer
3 342001730 1.55 1.88

Geleidingsbus
4 341003970 3.71 4.49

Tandwielhuis compl.
5 316031720 53.86 65.17

Drukstift
6 341513810 1.67 2.02

Zeskantmoer
7 341100660 3.02 3.65

Tandwiel set
8 316045530 53.86 65.17

Afstandsring
9 341011510 5.18 6.27

Viltring
10 143192440 3.02 3.65

Afdekring
11 339070080 1.67 2.02

Kogellager 12x37x12
12 143110670 16.25 19.66

Lagerklemdeksel
13 339005920 2.28 2.76

Anker compl.,230 V
14 310009880 161.61 195.55

Centrifugeerschijf
15 343370770 1.55 1.88

Geen informatie beschikbaar, niet bestelbaar
16 143113400

Geen informatie beschikbaar, niet bestelbaar
17 344094080

Luchtgeleidingsschijf
18 339150950 3.02 3.65

Schroef
19 141121680 1.55 1.88

Veld
20 311009590 60.59 73.31

Verbindingsdraad
21 344493690 1.67 2.02

Geen informatie beschikbaar, niet bestelbaar
22 142110090

Schroef
24 141122020 1.55 1.88

Schroef
25 141119370 1.55 1.88

Schroef
26 141119850 1.55 1.88

Pakkingring
27 339060140 1.67 2.02

Niet meer leverbaar, geen vervanging
28 316025300

Schroef
29 141121640 1.55 1.88

Slijpspil
30 341602980 26.95 32.61

Niet meer leverbaar, geen vervanging
31 316022740

Geen informatie beschikbaar, niet bestelbaar
32 141111330

Geen informatie beschikbaar, niet bestelbaar
33 316025450

Spanflens
34 341031160 11.74 14.21

Flensmoer
35 341106900 8.89 10.76

Aanduidingsplaatje
36 338117340 1.55 1.88

Schroef
37 341702050 1.55 1.88

Deksel
38 343376430 1.67 2.02

Koolborstel set
39 316033950 16.25 19.66

Koolborstelhouder
40 343000770 5.87 7.10

Motorhuis dennen groen
41 315012760 21.64 26.18

Handgreep boven/onderdeel
42 343368540 24.23 29.32

Schroef
43 141116020 1.67 2.02

Condensator
44 343253890 8.89 10.76

Niet meer leverbaar, geen vervanging
45 343404130

Kabelklem
46 339127730 1.55 1.88

Kabelbescherming
48 344094550 2.28 2.76

Geen informatie beschikbaar, niet bestelbaar
49 344493190

Pennensleutel
50 344160840 5.18 6.27

Metabo plaatje
51 338115980 2.28 2.76

Geen informatie beschikbaar, niet bestelbaar
52 338044050

Vastzethendel
53 343369570 2.28 2.76

Drukveer
54 342002170 1.55 1.88

Geen informatie beschikbaar, niet bestelbaar
55 344094980

Aanloopweerstand
56 343253830 13.48 16.31

Tube vet 100 gr.
880 344130910 13.48 16.31

Geen informatie beschikbaar, niet bestelbaar
1001 338502170
