Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Milwaukee 4000402336 ( AGV24-230E )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Milwaukee 4000402336 ( AGV24-230E )

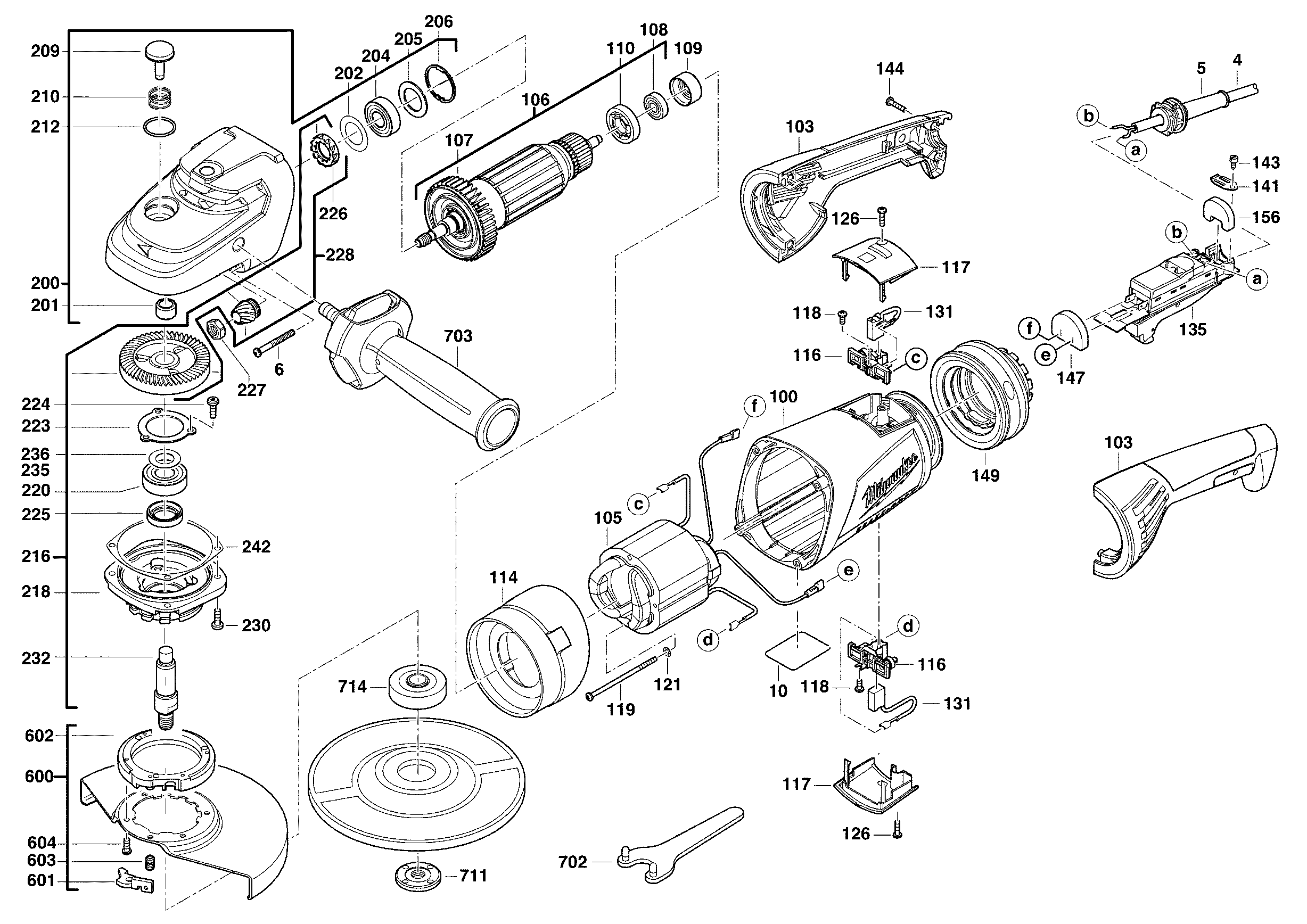

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Milwaukee 4000402336 ( AGV24-230E )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

CONNECTION CABLE
0004 4931455392 17.42 21.08

PROTECTING COVER
0005 4931387206 4.49 5.43

SCREW N874101-1 SHR C-K5X45/20 KOMBITORX
0006 4931622765 1.80 2.18

MOTOR HOUSING
0100 4931402268 22.18 26.84

ELECTRIC FIELD
0105 4931442754 63.36 76.67

ARMATURE
0106 4931442695 114.05 138.00

FAN
0107 4931334394 4.49 5.43

Ball Bearing
0108 4931341741 9.00 10.89

RUBBER SLEEVE
0109 4931329086 1.80 2.18

SEAL RING
0110 4931402219 4.49 5.43

AIR DEFLECTOR RING
0114 4931402269 3.60 4.36

BRUSH HOLDER
0116 4931381694 5.40 6.53

COVER
0117 4931402169 4.49 5.43

SCREW
0118 4931624538 1.80 2.18

SCREW
0119 4931331734 1.80 2.18

SPRING WASHER D 137 B 4
0121 4931619992 1.80 2.18

SCREW
0126 4931624537 1.80 2.18

CARBON BRUSH SET
0131 4931395107 14.40 17.42

Niet meer leverbaar, geen vervanging
0135 4931402034

CABLE COLLAR
0141 4931329273 4.49 5.43

SCREW
0144 4931618253 1.80 2.18

DUST SEAL
0147 4931402013 5.40 6.53

DAMPER
0149 4931402283 12.60 15.25

DUST SEAL
0156 4931402286 5.40 6.53

GEAR BOX
0200 4931402161 91.87 111.16

SLEEVE
0201 4931621981 4.49 5.43

DISC N874237 22,5X35X0,3
0202 4931621629 4.49 5.43

BALL BEARING
0204 4931624305 9.00 10.89

DISC
0205 4931622897 4.49 5.43

LOCKING RING
0206 4931334400 4.49 5.43

LOCKING BOLT
0209 4931402166 5.40 6.53

PRESSURE SPRING
0210 4931329173 4.49 5.43

O-RING
0212 4931622764 1.80 2.18

DRIVE GEAR
0216 4931402546 96.62 116.91

GEAR ENDPLATE
0218 4931402240 15.84 19.17

BEARING
0220 9170316990 3.60 4.36

BEARING COVER
0223 4931402150 4.49 5.43

SCREW D 7500 M 3X12
0224 4931624147 1.80 2.18

RUBBER SLEEVE
0225 4931279734 5.40 6.53

GREASE RETAIN,DISC
0226 4931329178 4.49 5.43

NUT
0227 4931329494 5.40 6.53

BEVEL GEAR PAIR
0228 4931409592 44.35 53.66

SPINDLE
0232 4931409816 9.00 10.89

COMPENSATING WASHER
0235 4931622747 1.80 2.18

WASHER N874237
0236 4931623312 1.80 2.18

GASKET
0242 4931329150 5.40 6.53

GUARD CAP
0600 4931426625 20.59 24.91

CATCH LEVER
0601 4931402072 4.49 5.43

FLANGE
0602 4931402063 4.49 5.43

PRESSURE SPRING
0603 4931402089 4.49 5.43

SCREW
0604 4931624491 1.80 2.18

Opspansleutel, recht
0702 4932367712 8.16 9.87

HANDLE
0703 4931398251 20.59 24.91

Spanmoer M14, 3 mm tbv slijpmachines
0711 4932345628 9.84 11.91

AUTOBALANCER
0714 4931402435 47.52 57.50
