Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Milwaukee 4000400100 ( PLH30E )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Milwaukee 4000400100 ( PLH30E )

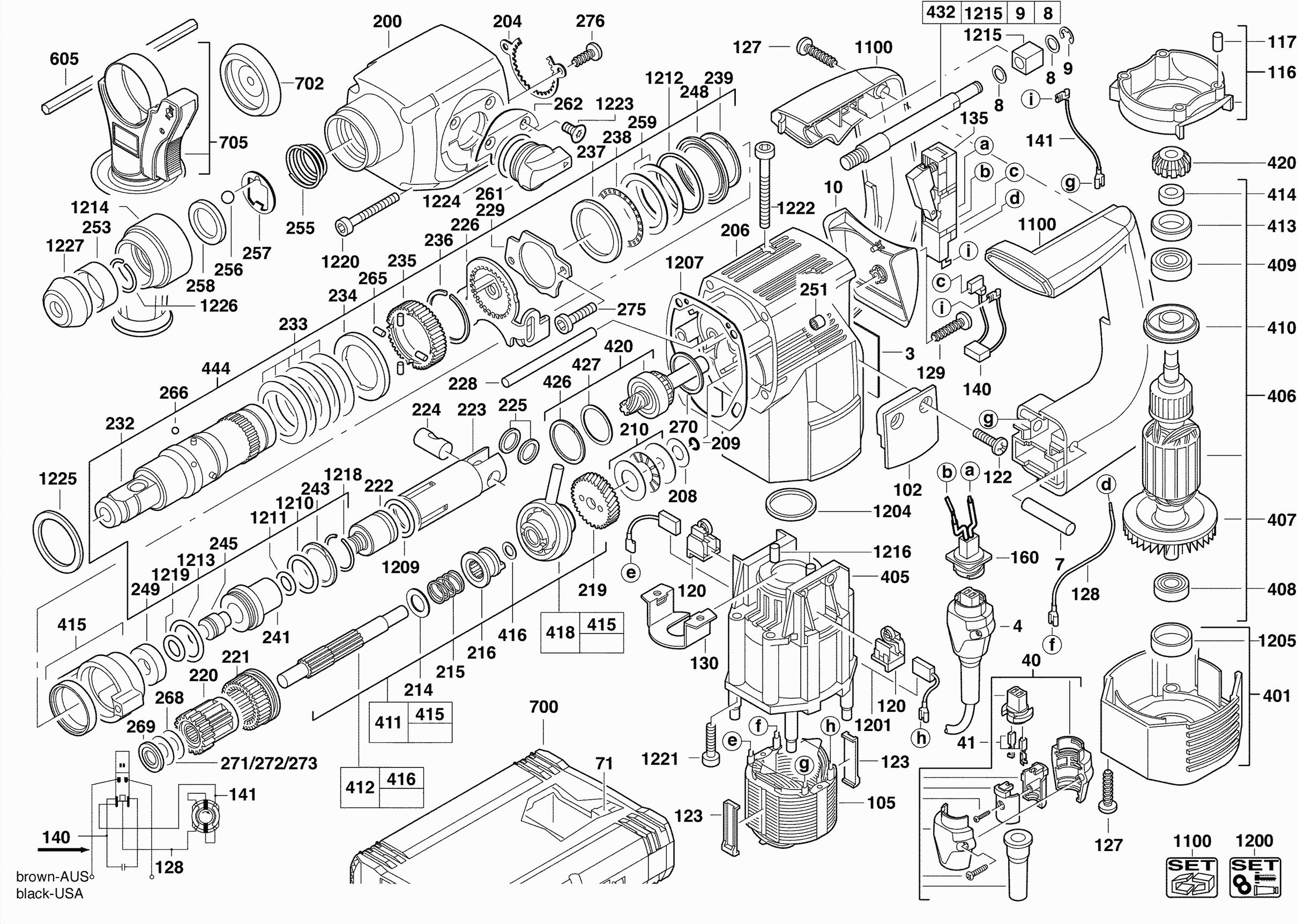

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Milwaukee 4000400100 ( PLH30E )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

CONNECTION CABLE IN2
0004 4931624171 33.00 39.93

GROOVED DOWEL PIN
0007 4931623456 5.40 6.53

WASHER
0008 4931623094 1.80 2.18

WASHER
0009 4931621834 1.80 2.18

GEAR BOX COVER
0010 4931360377 5.40 6.53

Reparatieset QUIK-LOK snoeren
0040 4931380758 40.26 48.71

Cable socket p./10
0041 4931380763 25.34 30.66

CARRYING CASE
0071 4931415335 47.52 57.50

PROTECTIVE CAP
0102 4931360518 4.49 5.43

ELECTRIC FIELD
0105 4931442733 31.68 38.33

AIR DEFLECTOR RING
0116 4931353230 5.40 6.53

HOLDING-DOWN DEVICE
0117 4931405705 4.49 5.43

BRUSH HOLDER
0120 4931382268 5.40 6.53

SCREW
0122 4931624518 1.80 2.18

CENTERING LEDGE
0123 4931342808 5.40 6.53

SCREW N874101-1 SHR H-K4X18 T15
0127 4931624515 1.80 2.18

WIRE
0128 4931623541 5.40 6.53

SCREW
0129 4931622153 1.80 2.18

BEARING COVER
0130 4931356869 5.40 6.53

SWITCH BOARD
0135 4931384896 30.10 36.42

CAPACITOR
0140 4931624270 5.40 6.53

WIRE
0141 4931624269 5.40 6.53

INSERT
0160 4931364437 9.00 10.89

GEAR BOX
0200 4931384040 69.70 84.34

LOCKING RING
0204 4931331685 3.60 4.36

GEAR BOX
0206 4931382948 118.80 143.75

WASHER
0208 4931623637 1.80 2.18

O-RING N874701 5X1
0209 4931941082 1.80 2.18

THRUST BEARING
0210 4931360041 9.00 10.89

DISC
0214 4931621983 5.40 6.53

PRESSURE SPRING
0215 4931379589 5.40 6.53

COUPLING SLEEVE
0216 4931379649 9.00 10.89

REDUCTION GEAR
0219 4931426234 10.80 13.07

PLANET GEAR
0220 4931384917 50.69 61.33

INTERN,GEARED WHEEL
0221 4931331769 9.00 10.89

PERC, BODY W SEAL
0222 4931455430 25.34 30.66

CYLINDER
0223 4931379587 15.84 19.17

CYLINDRICAL BOLT
0224 4931331623 5.40 6.53

WASHER
0225 4931400589 1.80 2.18

SLIDER
0226 4931331752 5.40 6.53

PIN
0228 4931623081 5.40 6.53

LATCH PLATE
0229 4931331787 5.40 6.53

Spindle Sleeve
0232 4931417466 79.20 95.83

CUP SPRING
0233 4931379071 5.40 6.53

CLUTCH DISC
0234 4931379110 5.40 6.53

SPINDLE GEAR
0235 4931392752 5.40 6.53

Spring Ring
0236 4931384919 5.40 6.53

WASHER
0237 4931623199 1.80 2.18

THRUST BEARING
0238 4931331713 9.00 10.89

LOCKING WASHER
0239 4931343187 1.80 2.18

THRUST COLLAR
0241 4931409819 16.20 19.60

THRUST COLLAR
0243 4931387328 9.00 10.89

SNAP DIE
0245 4931387329 9.00 10.89

WASHER
0248 4931343049 1.80 2.18

STOP WASHER
0249 4931382274 10.80 13.07

NEEDLE BEARING
0251 4931219424 3.60 4.36

DISTANCE SLEEVE
0253 4931360861 5.40 6.53

PRESSURE SPRING
0255 4931343128 5.40 6.53

Ball
0256 4931911572 1.80 2.18

SUPPORT PLATE
0257 4931343127 5.40 6.53

Niet meer leverbaar, geen vervanging
0258 4931343126

WASHER
0259 4931623200 1.80 2.18

SWITCH HANDLE
0261 4931392506 5.40 6.53

LATCH PLATE
0262 4931379108 5.40 6.53

CYLINDER PULLEY
0265 4931624045 5.40 6.53

Ball
0266 4931805390 1.80 2.18

DISC N874237
0268 4931624096 5.40 6.53

SPACER
0269 4931379420 5.40 6.53

SUPPORTING PLATE
0270 4931409756 5.40 6.53

DISC N874237
0271 4931624098 5.40 6.53

DISC N874237
0272 4931624097 5.40 6.53

SCREW
0275 4931623602 1.80 2.18

SCREW
0276 4931379708 1.80 2.18

MOTOR COVER
0401 4931360732 10.80 13.07

MOTOR HOUSING
0405 4931384337 17.42 21.08

REPAIR KIT
0406 4931432374 158.40 191.66

FAN
0407 4931342793 5.40 6.53

GROOVED BALL BEAR,
0408 4931341740 5.40 6.53

BALL BEARING
0409 4931624101 9.00 10.89

INSULATING DISC
0410 4931353260 5.40 6.53

REPAIR KIT
0411 4931384561 93.46 113.09

REDUCT, GEAR SHAFT
0412 4931384864 17.42 21.08

SEAL RING
0413 4931442301 16.20 19.60

SPACER
0414 4931353238 4.49 5.43

BUSHING
0415 4931384557 17.42 21.08

DISC N874237 A 10,1X18X1
0416 4931624264 5.40 6.53

REPAIR KIT
0418 4931384560 63.36 76.67

PINION SHAFT
0420 4931432300 63.36 76.67

LOCKING RING
0426 4931616614 5.40 6.53

DISC N874237 A16,1X26X1
0427 4931622564 5.40 6.53

REPAIR KIT
0432 4931400216 31.68 38.33

SPINDLE SLEEVE
0444 4931407944 163.15 197.41

DEPTH GAUGE
0605 4931384434 5.40 6.53

boorstof opvangring
0702 4932430912 9.54 11.54

Zijhandgreep
0705 4932373725 17.60 21.30

HANDLE COMPL,
1100 4931384324 15.84 19.17

MAINTENANCE SET
1200 4931384737 52.27 63.25

CARBON BRUSH SET
1201 4931369477 14.40 17.42

O-RING
1204 4931623124 1.80 2.18

RUBBER SLEEVE
1205 4931360781 5.40 6.53

GASKET
1207 4931331735 5.40 6.53

SEAL RING
1209 4931379705 5.40 6.53

SEAL RING
1210 4931624492 5.40 6.53

O-RING
1211 562597001 3.60 4.36

O-RING
1212 4931623135 1.80 2.18

RADIAL SEAL RING
1213 4931623221 4.49 5.43

SLEEVE
1214 4931343965 5.40 6.53

DAMPING ELEMENT
1215 4931392502 5.40 6.53

HOLDING-DOWN DEVICE
1216 4931331549 5.40 6.53

RING
1218 4931623636 5.40 6.53

SEAL RING
1219 4931624493 5.40 6.53

SCREW
1220 4931623521 1.80 2.18

SCREW
1221 4931623520 1.80 2.18

SCREW
1222 4931623519 1.80 2.18

SCREW
1223 4931379109 1.80 2.18

O-RING
1224 4931623293 1.80 2.18

FELT WASHER
1225 4931379585 1.80 2.18

SPRING RING
1226 4931623220 5.40 6.53

CAP
1227 4931343123 5.40 6.53
